3-Weg Eckverbinder für Konstruktionsprofile

3-Weg Profilverbinder aus rostfreiem Zinkdruckguss

Stabile Verbindung ✓ Inklusive Madenschrauben ✓ Auch für Außen geeignet ✓

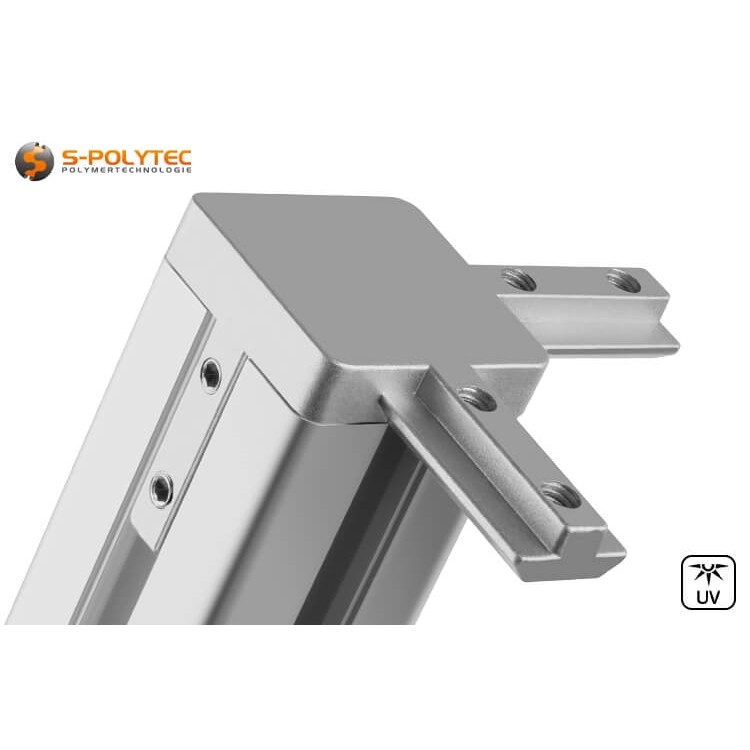

Unsere 3-Weg-Profilverbinder für Konstruktionsprofile dienen zur Verbindung von drei Profilen gleicher Größe, die jeweils im Winkel von 90° zueinander angeordnet sind und sind passend zu unseren Systemprofilen in den Größen 20x20mm, 30x30mm und 40x40mm erhältlich. Die massivem Metallverbinder sind in einem ansprechenden Silber gehalten, dass sich perfekt an die Optik der silbernen Konstruktionsprofile anlehnt. Die abgerundeten Ecken, welche für Konstruktionsprofile des I-Tys, zu denen auch unsere Nutenprofile zählen, schließne perfekt mit den Außenkonturen des jeweiligen profils ab, so dass die Schnittkante perfekt abgedeckt wird. Auch dies wirkt sich auf die optische Wertigkeit einer Konstruktion aus. Die Schnittkantenüberdeckung schützt zudem vor Verletzungen durch die meist scharfen Sägekanten. Darüber hinaus verhindert die Kantenabdeckung, dass empfindliche Bodenbeläge Schäden durch die offenen Profilkanten erleiden. Die Montage erfolgt durch das Einstecken auf die Schnittkante des Konstruktionsprofils und wird mittels der zum Lieferumfang gehörigen Madenschrauben mit einem handelsüblichen Inbus®-Schlüssel festgeschraubt.

3-Weg-Profilverbinder sind ideal für alle quaderförmigen Konstruktionen, die mit Nutenprofilen erstellt werden sollen. Dazu zählen Tischgestelle, Lager- und Regalsysteme, Transportcases, vertikale Gärten für Zimmerpflanzen, oder auch Gestelle für Maschinen oder freistehende Überdachungen im Außenbereich. Dank der Fertigung aus rostfreiem Zinkdruckguss, zeichnen sich die Verbindungselemente durch eine hervoragende UV- und Witterungsbeständigkeit aus.

HINWEIS: Um die Konstruktionsprofile am Verbinder zu befestigen ist kein Spezialwerkzeug nötig. Es genügt ein einfacher Inbus®-Schlüssel dessen Größe je nach Ausfürhung variiert. Die passenden Madenschrauben mit Innensechskant-Antrieb sind bereits im Lieferumfang enhalten, so dass die Montage ohne Verzögerung erfolgen kann.

Eigenschaften unserer Eckverbinderin drei Richtungen

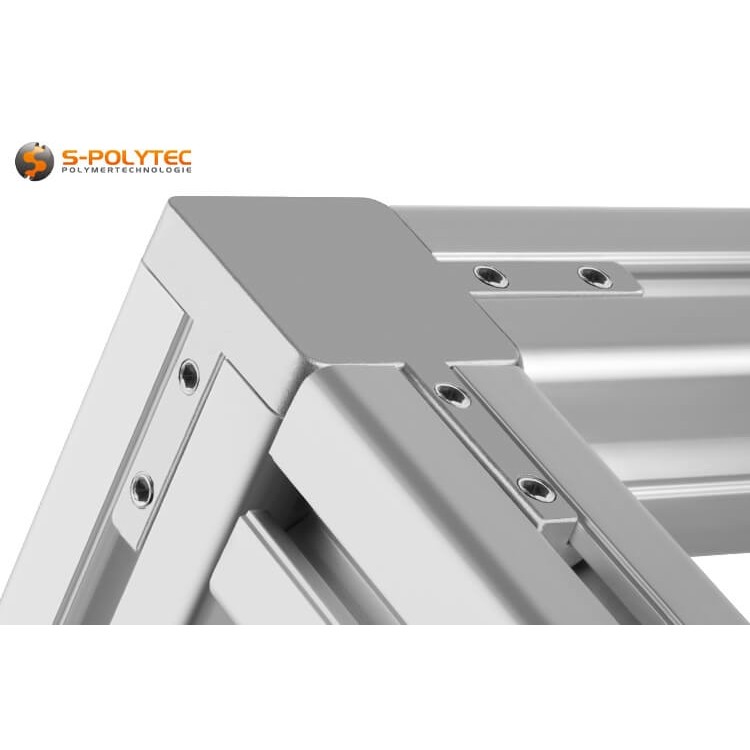

Die silbernen 3-Weg-Winkelverbinder zur innenliegenden Profilverbindung sind passend zu unseren Konstruktionsprofilen in den Ausführungen 20x20mm, 30x30mm, sowie 40x40mm erhältlich und weisen die für I-Typ-Systemprofile typischen abgerundeten Ecken auf, dessen Eckradius mit dem unserer Konstruktionsprofile übereinstimmt. Durch die massive Fertigung im Druckgussverfahren ist eine sichere und feste Schraubverbindung von drei baugleichen Profilen gewährleistet, die jeweils in einem Winkel von 90° zueinander angeordnet sind und damit ideal für alle kubischen oder quaderartigen Grundkonstruktionen. Die Metallverbinder wirken sich auch auf eine verbesserte Optik aus, denn die silbernen Oberflächen bilden einen perfekten Abschluss aller drei Profile, die auf diese Weise miteinander verbunden werden, ohne das die Schnittkanten der Konstruktionsprofile sichtbar sind. Überdies wird das Verletzungsrisiko, ebenso wie beschädigungen von kratzemfpfindlichen Bodenbelägen durch die Abdeckung der meist scharfkantigen Schnittkanten mit dem 3-Weg-Verbinder aus Zinkdruckguss erheblich vermindert.

Zinkdruckguss ist eine ausgesprochen korrosionsbeständige Metalllegierung, die sich durch eine hohe Festigkeit und Stabilität auszeichnet. Die Kombination dieser Eigenschaften erlaubt daher auch tragfähige Unterkonstruktionen und Gestelle in feuchten Umgebungen oder im Außenbereich. Mögliche Einsatzbereiche wären die Errichtung von individuellen Terrassenmöbeln, Hochbeete, kleine Gewächshäuser oder auch Unterstände für Mülltonnen, Fahrräder und Gartengeräte, die mit blickdichten Fassadenplatten ansprechend verkleidet und überdacht werden.

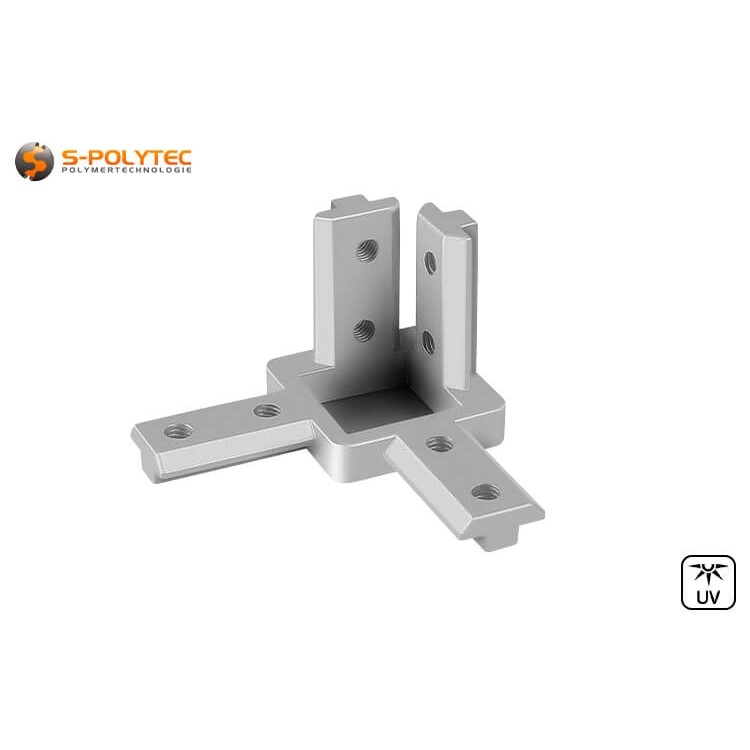

Die Abmessungen der 3-Weg-Eckverbinder beziehen sich auf die Kantenbreite der jeweiligen Konstruktionsprofile und berücksichtigen nicht die Nutenverbindungsstege, da diese in die Profilnut eingeschoben werden und sich somit nicht auf die Gesamtgröße der Konstruktion auswirken. Lediglich die Aufbauhöhe der flachen Verbinderseite muss bei Konstruktionen, dessen Außenabmessungen millimetergenau einzuhalten sind berücksichtigt werden. Diese beträgt beim 20mm Verbinder ca. 4,7mm. der 30mm 3-Weg-Profilverbinder kommt auf eine Höhe von 5,8mm und die große Ausfürhung für 40mm Konstruktionsprofile verlängert die Profillänge um ca. 9,2mm. Die kleine Ausführung ist an jedem Nutenverbindungssteg mit einem Innengewinde zur Aufnahme der Madenschraube versehen. Die beiden größeren Ausführungen verfügen hingegen über jeweils zwei Löcher mit Innengewinde. Die passenden Madenschrauben werden immer in entsprechender Menge (4 bzw. 8 Stück) mitgeliefert. Auch diese Unterscheiden sich in Durchmesser, Länge und Größe des Antriebs mit Innensechskant je nach konkreter Ausführung des Profilverbinders.

HINWEIS: Die 3-Weg-Eckverbindern sind nur zur Verbindung von baugleichen, quadratischen Konstruktionsprofilen mit offenen Nuten geeignet. Es ist nicht möglich, unterscheidliche Konstruktionsprofile, beispielsweise einem 40mm Profil und zwei 30mm Profile, zu kombinieren. In diesem Fall sollte auf Befestigungswinkel mit passenden Nutensteinen oder Hammerschrauben gesetzt werden.

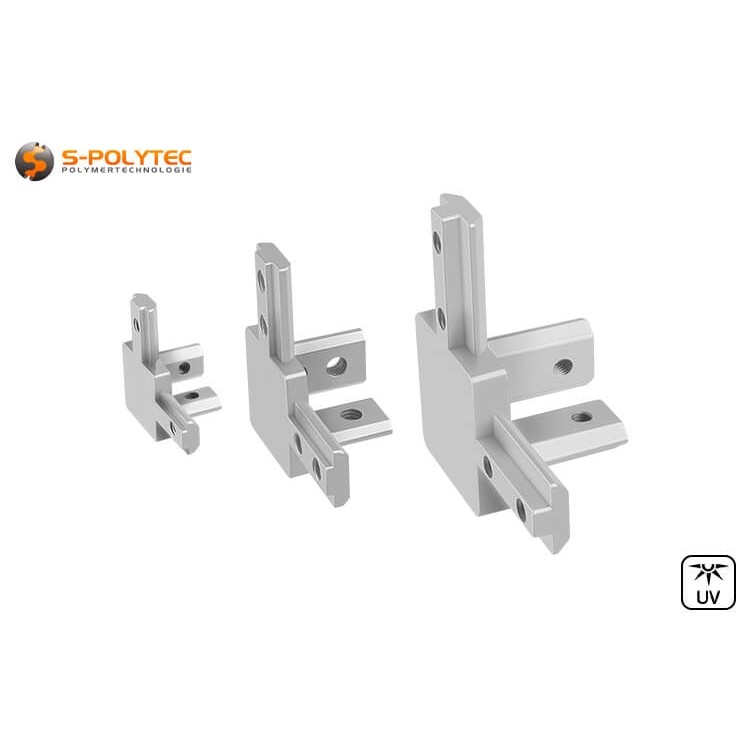

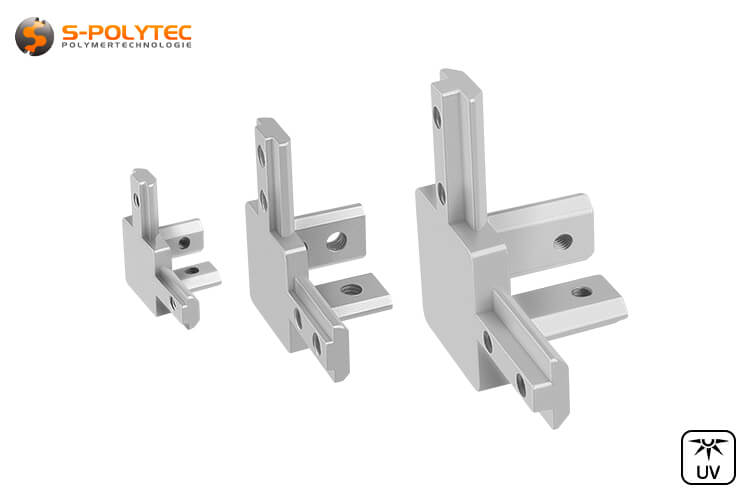

Spezifische Daten der Eckervinder

• 3-Weg Eckverbinder für 20x20mm Nut6: Abmessungen: 20mm x 20mm, Nutbreite: Nut6, Madenschraube: M3x6mm (HEX2), Gewicht: 27g
• 3-Weg Eckverbinder für 30x30mm Nut8: Abmessungen: 30mm x 30mm, Nutbreite: Nut8, Madenschraube: M5x8mm (HEX3), Gewicht: 73g
• 3-Weg Eckverbinder für 40x40mm Nut8: Abmessungen: 40mm x 40mm, Nutbreite: Nut8, Madenschraube: M5x10mm (HEX3), Gewicht: 172g

Montage von Anwendung der Scharniere aus Zinkdruckguss an Konstruktionsprofilen

Die Errichtung von Konstruktionen mit Konstruktionsprofilen die in drei Richtungen jeweils im rechten Winkel zueinander angeordnet werden müssen, lässt sich am ehesten mit einem 3-Weg-Eckverbinder umsetzen. Dies setzt geradlinige Zuschnitte der Profile voraus und erfordert für die Montage lediglich einen Inbu®-Schlüssel in 2mm oder 3mm, mit dem die Madenschrauben, festgeschraubt werden. Dazu werden Die Profile mit der Nut auf den Eckverbinder aufgeschoben und die Madenschrauben in die Innengewinde es Verbinders eingedreht, bis eine feste Verbindung entsteht.

Für einfache Konstruktionen, die nur geringen meachnischen Belastungen durch Vibrationen oder Bewegung ausgesetzt sind, beispielsweise für Regalssysteme oder Terrassenmöbel, reicht die Verbindung der Profile mit dem 3-Weck Eckverbinder aus Zinkdruckguss völlig aus. Für Maschinenkonstruktionen kann der zusätzliche Einsatz von zwei Inneneckverbindern auf der jweils inneren Seite der Eckverbindung die Stabilität und Belastbrkeit deutlich erhöhen. In diesem Fall sollten die Innen-Eckverbinder jedoch vor der Montage des 3-Weg-Verbinders in die beiden verbleibenden Nuten des Profils eingesetzt werden, dessen Schnittkante durch die integrierte Abdeckung abgedeckt wird, denn nach der Verschraubung des Verbinders können die Inneneckverbinder nicht mehr in die Nut eingeführt werden. Alternativ dazu dienen unsere Befestigungswinkel, die mit hammerschrauben oder Nutensteinen jederzeit montiert werden können, als effektive Methode, eine hochbealstbare Eckverbindung zu erzielen.

HINWEIS: Um einen makellosen Übergang vom Verbinder zu den drei Profilen zu erreichen, raten wir dazu, die Aluminiumprofile mit einer Kappsäge mit Sägeblatt, welches für Aluminium geeignet ist, zuzuschneiden. Das entgraten der Schnittkante kann sich zudem auf die verbesserte Optik auswirken. Auf diese Weise wird sichergestellt, dass die Profile bündig mit Eckadeckung des Profilverbinders abschließen.

Anwendungsbeispiele für unsere rostfreien Außeneckverbinder

• Die 3-Weg Eckverbinder sind ideal für Untergestelle aus Konstruktionsprofilen von Gartentischen
• Bei Transportcases aus den Aluprofilen werden ide meist scharfkantigen Außenecken vollständig abgedeckt
• Kombiniert mit Inneneckverbindern entstehen hochbelastbare Verbindungen für schwere Maschinenkonstruktionen
• Der Eckverbinder dient zeitgleich als Abdeckkappe und schützt empfindliche Böden vor scharfen Sägekanten
• Bei Verkaufsregalen oder Regalen im Ankleidezimmer werten die Eck-profilverbinder die Optik deutlich auf

Technische Daten der 3-Weg Eckverbinder

• Werkstoff (Verbinder): Zindruckguss
• Werkstoff (Montagematerial): Kohlenstoffstahl (vernickelt)
• Farbe: Silber
• Winkel: 90°
• Nutbreite: Nut 6 bzw. Nut 8
• Montage: Innenliegend
• Montagematerial: Madenschrauben (enthalten)
• Gewicht: 27g - 172g
• UV-Beständigkeit: Sehr gut
• Witterungsbeständigkeit: Sehr Gut
• Korrosionsbeständigkeit: Gut
