LED-Verlängerungskabel 5 Meter

5 Meter Verlängerungskabel für Outdoor-LED-Spots DR-SP3W

100% Anschlussfertig ✓ Dichte Verschraubung ✓ Schutzklasse IP65 ✓

Unser S-Polylight Verlängerungskabel mit 5 Metern Länge verfügt über anschlussfertige Schraub-Steckverbinder um die Anschlussleitung für unsere Outdoor-LED-Spots DR-SP3W zum LED-Power-Controller zu verlängern und wird einfach zwischen dem Einbaustrahler und der ursprünglichen Anschlussleitung eingesteckt und verschraubt. Die Schraubverbindungen verfügen über eine Dichtung und sind staub- und spritzwassergeschützt, damit einem Einsatz im Außenbereich, beispielsweise als Terrassendachbeleuchtung nicht im Wege steht.

Durch den Einsatz mehrerer Verlängerungen kann die Zuleitung von HUB zum Einbauspot auf bis zu 15 Meter verlängert werden.

Eigenschaften des Verlängerungskabel unserer Mini-LED-Spots

Bei dem Verlängerungskabel handelt es sich um ein vollständig vorkonfektioniertes Kabel, dass zur Verlängerung zwischen dem Anschlusskabel und dem LED-Einbaustrahler eingesetzt wird. Es hat eine Gesamtlänge von 500cm und ist mit einer robusten Isolierung zum Schutz der beiden Einzeladern, welche einen Leiterquerschnitt von 0,1mm² aufweisen. Die Verschraubung verfügt über eine integrierte Gummidichtung und stellt damit eine vor Staub und Spritzwasser geschützte Kabelverbindung sicher.

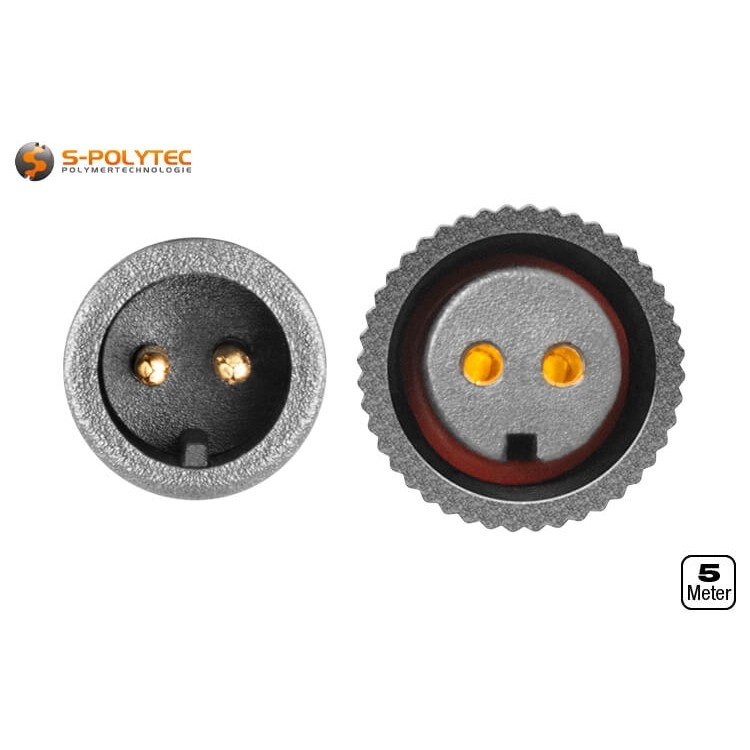

Der vorinstallierten Stecker mit Knickschutz sind beide gegen Falschpolung gesichert. Das bedeutet, dass der Stecker nicht falsch herum in die Kupplung des Einbaustrahlers eingesetzt werden kann. Selbiges gilt für die Kupplung mit der kleinen Einkerbung in die das Anschlusskabel eingesteckt wird. Diese Steckverbindungen sind exakt auf unsere LED-Spots des Typ DR-SP3W abgestimmt und können ausschließlich mit diesen kombiniert werden. Für andere Einbaustrahler mit festen Steckeranschluss, sind die Verlängerungskabel nicht geeignet.

ACHTUNG: Das Verlängerungskabel ist nur zum Anschluss unserer dimmbaren LED-Einbauspots des Typs DR-SP3W mit einer Einzelleistung von 3 Watt geeignet, die wir in den Gehäusefarben Anthrazit (RAL 7016), Silber und Weiß führen.

Anschluss der LED-Spots mit Verlängerungskabel

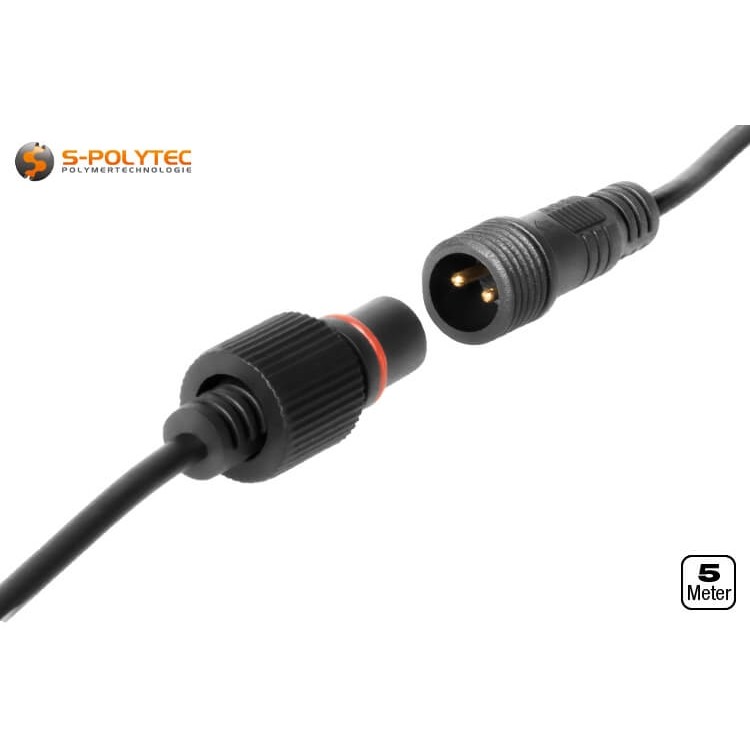

Für die Verwendung der Anschlussverlängerung wird kein Werkzeug benötigt, da dieses bereits mit den erforderlichen Schraub-Steckverbindern ausgestattet ist. Das Kabel verfügt auf der einen Seite über einen Stecker mit einer kleinen Nut auf der unteren Seite des Steckers und wird später mit dem Einbaustrahler verbunden. Dieser ist leicht zu erkennen, da der Stecker mit einem Außengewinde versehen ist. Auf der anderen Seite befindet sich die Steckkupplung, das mit dem ursprünglichen Anschlusskabel des LED-Spots verbunden wird, welches am HUB des LED-Power-Controllers eingesteckt wird. Diese Seite des Verlängerungskabels verfügt über eine Verschraubung mit Innengewinde und Dichtung, wie Sie auch am LED-Spot selbst angebracht ist.

Erst verlängern, dann verlegen
Um das Verlegen der Anschlussleitung durch die kleine 28mm Bohrung für den Spot zu erleichtern, empfehlen wir, das Anschlusskabel schon vorher mit der Anschlussverlängerung zu verbinden. So ist sichergestellt, dass das Kabel nicht versehentlich zu weit in das Loch gezogen wird und ein Verbinden der Stecker nicht mehr möglich ist. Dazu steckt man den Stecker des Anschlusskabels in die Kupplung der Kabelverlängerung und dreht die Verschraubung handfest zu. Eine Integrierte Dichtung schützt die Kabelverbindung vor dem Eindringen von Staub und Spritzwasser. Die kleine Einkerbung auf der Unterseite der Kupplung vom Verlängerungskabel verhindert, dass Plus- und Minuspol der Kabel vertauscht werden.

HINWEIS: Es ist durchaus möglich, mehrere Anschlussverlängerungen miteinander zu kombinieren, um die Gesamtlänge auf bis zu 15 Meter zu erhöhen. Dazu wiederholt man den vorhergehenden Schritt.

Erst der Spot, dann der HUB
Ist das Kabel fachgerecht und locker verlegt, kann der LED-Spot angeschlossen werden. Die Verbindung vom Verlängerungskabel mit dem kurzen Anschluss des Einbaustrahlers, erfolgt dabei auf die gleiche Weise, wie die Kabelverbindungen der Anschlussleitung und der Verlängerung. Auch hier ist eine kleine Vertiefung in der Kupplung von LED-Spot hilfreich, um sicherzugehen, dass das Kabel richtig herum angeschlossen wird, was bei einer Gleichspannung von Bedeutung ist, da die LED des Spots sonst nicht leuchten würde. Ist die Verlängerung handfest verschraubt, kann der Einbauspot in der vorgesehenen Lochbohrung eingesetzt werden. Nachdem alle Strahler installiert sind, können die Anschlussleitungen mit den kleinen weißen Steckern in die Ports des HUBs vom LED-Power-Controller eingesteckt und die Beleuchtung in Betrieb genommen werden.
