Ø 50mm Standfuß M8 (höhenverstellbar)

Standfuß mit M8 Gewinde für Konstruktionsprofile

Sicherer Stand ✓ Höhenverstellbar ✓ Hohe Tragfähigkeit ✓

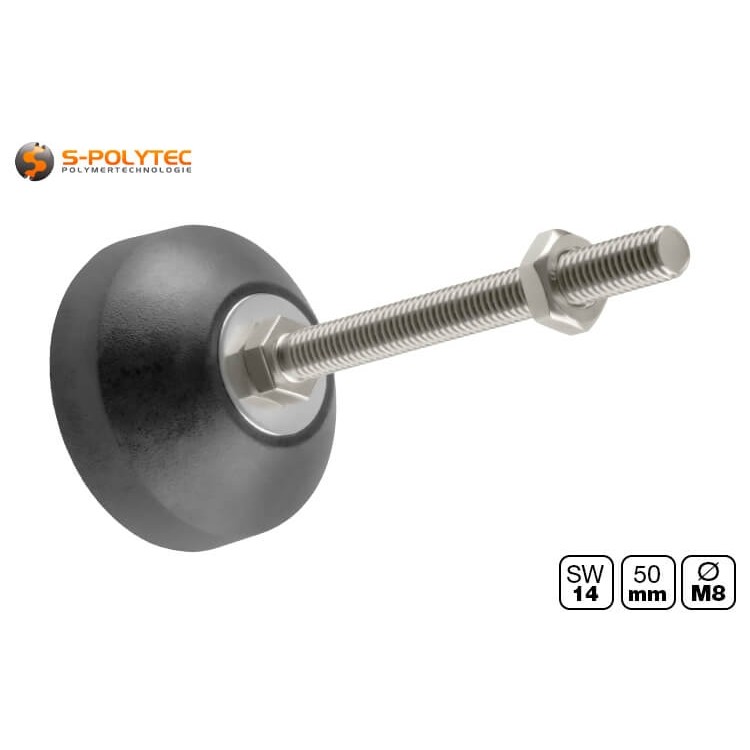

Unsere Ø 50mm Standfüße für Konstruktionsprofile aus robustem Polyamid mit M8 Gewinde sind in drei verschiedenen Ausführungen mit einer Gewindelänge von 50mm, 80mm oder 100mm erhältlich. Durch das Gewinde aus verzinktem Kohlenstoffstahl kann der Stellfuss sehr präzise in der Höhe verstellt werden, um einen perfekten und festen Stand, selbst bei unebenen Bodenbelägen zu erreichen und ist damit ideal für Terrassenmöbel oder als justierbarer Fuß für Maschinenkonstruktionen oder Lagerregale. Eine Kontermutter fixiert den Fuß zuverlässig, so dass sich dieser nicht durch Vibrationen oder mechanische Beanspruchung lockern und verdrehen kann.

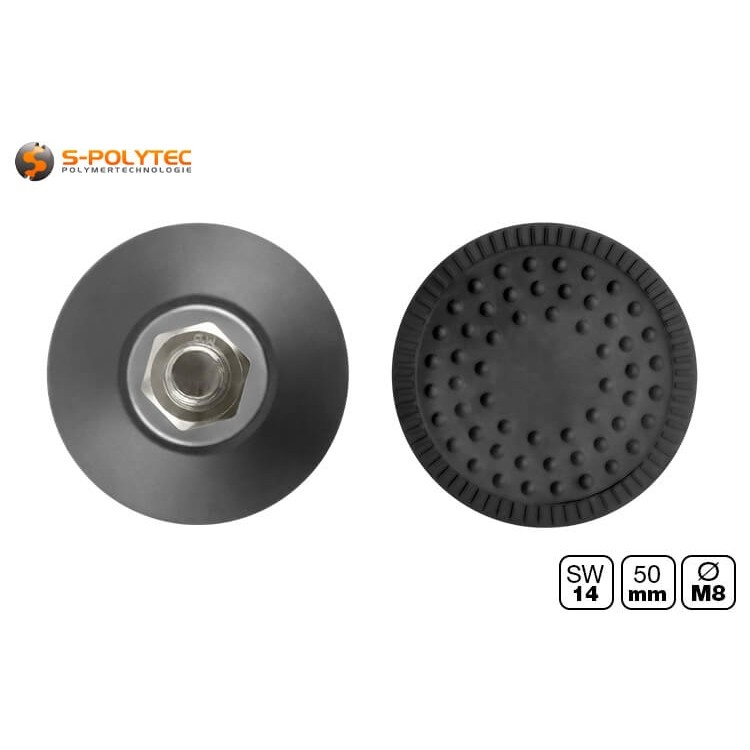

Im Gegensatz zu vielen anderen Stellfüßen, ist die große Stellfläche auf der Unterseite vollständig geschlossen und mit einer genoppten Struktur versehen. Das gewährleistet einen sicheren, rutschfesten Stand und verteilt das Gewicht über die gesamte Fläche optimal auf den Untergrund, so dass auch bei weicheren Bodenbelägen keine Abdrücke zu befürchten sind. Die Verwendung von Stellfüßen schützt empfindliche Böden zudem vor Beschädigungen durch scharfkantige Profilenden. Die Traglast eines einzelnen Fußes liegt, je nach Ausführung und Einschraubtiefe, zwischen 60kg und 100kg und ist somit auch durchaus für schwerere Konstruktionen im Gerätebau geeignet.

Lieferumfang:

• 1 x Ø50mm Stellfuß mit M8 Gewinde (in gewählter Länge)
• 1 x Kontermutter M8 (SW14)

HINWEIS: Die beiliegende Kontermutter kann nach dem Erreichen der gewünschten Einschraubtiefe zum Profilende hin festgedreht werden und verhindert so, dass sich der Standfuß durch mechanische Beanspruchung oder Vibrationen mit der Zeit verdreht und die Konstruktion wackelt.

Eigenschaften der variablen Kunststofffüße

Die Stellfüße sind eine perfekte Alternative zu unseren Kunststoffendkappen für alle freistehenden Konstruktion, die einen sicheren und wackelfreien Stand aufweisen müssen. Die Füße bestehen aus zwei Komponenten, die fest miteinander verbunden sind. Der Standfuß selbst, mit einer vollständig geschlossenen Stellfläche von 50mm im Durchmesser und einer Höhe von 25mm, ist aus Polyamid gefertigt. Dabei handelt es sich um einen technischen Kunststoff mit hoher Festigkeit und Steifigkeit, ausgezeichneter Schlagzähigkeit sowie guter Abrieb- und Verschleißfestigkeit, was für eine enorme Lebensdauer, selbst bei hoher Last spricht. Durch die sehr gute Beständigkeit gegen Kraftstoffe, Fette und Öle sind die Stellfüße perfekt geeignet für Gerätekonstruktionen und Regalsysteme in KFZ-Werkstätten. Das Gewinde, welches fest mit dem Fuß verbunden ist, verfügt über eine fest angebrachte Mutter auf der Unterseite, welche das Eindrehen vom Gewinde ins Konstruktionsprofile erleichtert. Sowohl Gewindestange, als auch die beiden Muttern, bestehen aus verzinktem Kohlenstoffstahl. Durch diese oberflächenveredelte Legierung wird eine enorme Festigkeit erreicht und gleichzeitig das mögliche Risiko einer Kontaktkorrosion, die durch den Kontakt von Edelstahl zu Aluminium in feuchten Umgebungen entstehen kann, auf ein sehr geringes Maß reduziert.

Der Standfuß ist in allen drei Ausführungen identisch aufgebaut. Lediglich die Gewindelänge variiert von 50mm bis 100mm, so dass sich durch die höhere mögliche Einschraubtiefe die Einzeltraglast erhöht. Je weiter das Gewinde in das Konstruktionsprofil eingeschraubt wird, umso höher fällt die Belastbarkeit durch das Gewicht für einen einzelnen Stellfuß aus, so dass sich bei dem Größten mit 100mm Gewindelänge eine maximale Traglast von 100kg ergibt. Die Gewindestärke ist mit 8mm im Durchmesser bei allen identisch. Damit eignen sich die verstellbaren Standfüße für alle Konstruktionsprofile, dessen Durchgangsloch ein M8 Innengewinde aufweist, oder der Lochdurchmesser so gegeben ist, dass das Gewinde bedenkenlos eingeschnitten werden kann. Bei unseren Profilen ist die Nutzung der Standfüße auf die Profilgrößen mit 30mm und 40mm Kantenbreite beschränkt, dessen Durchgangsloch mit 6,8mm die perfekte Größe aufweist, um ohne weiteres Bohren direkt einen Gewindeschneider in der Größe M8 einzudrehen und das erforderlich Innengewinde einzuschneiden. Das kleinere 20x20 Nut6 Profil weist beim Durchgangsloch nur einen Durchmesser von 5,1mm auf, was einer möglichen Gewindedurchmesser von 6mm entspricht.

HINWEIS: Zu beachten ist, dass die Mindesthöhe des Stellfußes inklusive der Einschraubmutter, sowie der Kontermutter in der Summe 35mm entspricht. Insbesondere bei Projekten, bei denen die Abmessungen für die Höhe konstruktionsbedingt strikt einzuhalten sind, sollte dieses Maß für das eventuelle Kürzen der Profile berücksichtigt werden.

Spezifische Abmessungen der verstellbaren Stellfüße

• Standfuß M8 x 50mm Ø Stellfläche: 50mm, Ø Gewinde: M8, Gewindelänge: 50mm, Einzeltraglast: max. 60kg, Gewicht: 70g (inkl. Kontermutter)
• Standfuß M8 x 80mm Ø Stellfläche: 50mm, Ø Gewinde: M8, Gewindelänge: 50mm, Einzeltraglast: max. 80kg, Gewicht: 77g (inkl. Kontermutter)
• Standfuß M8 x 100mm Ø Stellfläche: 50mm, Ø Gewinde: M8, Gewindelänge: 50mm, Einzeltraglast: max. 100kg, Gewicht: 82g (inkl. Kontermutter)

Montage von Anwendung der Stellfüße mit Gewindestange

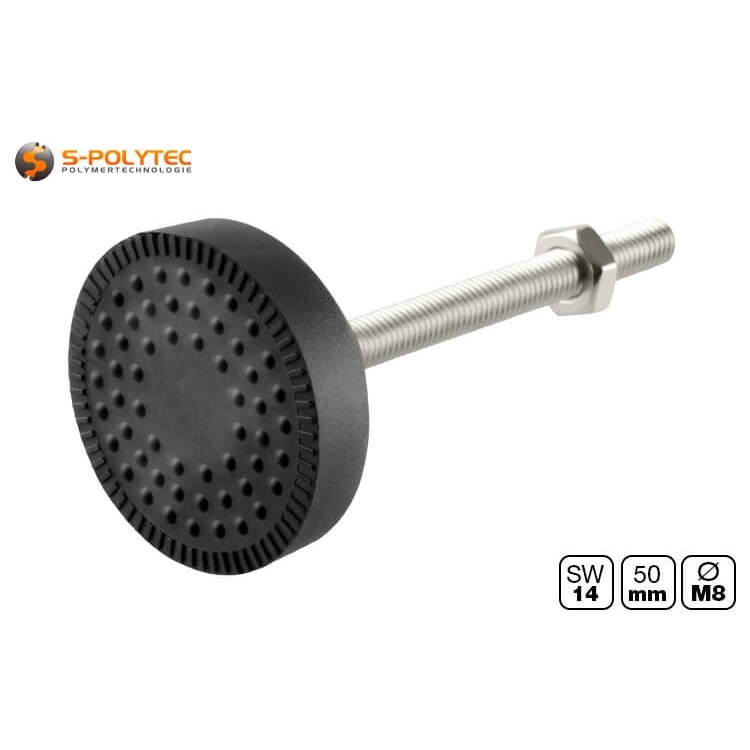

Die Stellfüße mit der fest integrierten Gewindestange sind die perfekte Ergänzung für Maschinen- und Möbelkonstruktionen aus Konstruktionsprofilen und werden in das Durchgangsloch eingeschraubt, welches mittig im Profilquerschnitt angeordnet ist. Die Einschraubtiefe sollte dabei mindestens 20mm betragen, um einen sicheren festen Sitz im Gewinde des Profils zu erzielen. Mit zunehmender Einschraubtiefe erhöht sich die Traglast der Standfüße und ist vor allem bei höheren Belastungen sehr wichtig. Zum Eindrehen des Gewindes, wird ein Schraubenschlüssel mit 12mm Schlüsselweite benötigt, mit dem sich die Einstellmutter sehr leicht drehen lässt. Diese ist am Ende des Gewindes unmittelbar vor dem großen Kunststofffuß angeordnet. Festgeschraubt wird im Uhrzeigersinn, losgelöst in entgegengesetzter Richtung. Auf diese Weise kann auch die Höhe sehr genau eingestellt werden. Wir empfehlen, die Kontermutter vorher recht weit nach unten zum Fuß hin zu drehen, um beim Einschrauben vom Standfuß in das Profil genügend Spiel zu haben. Ist die gewünschte Höhe erreicht, kann lose Mutter mühelos wieder nach oben Richtung Profil gedreht, und mit einem 14mm Schraubenschlüssel fixiert werden.

Durch das feine Gewinde der Stellfüße, lässt sich die Stellhöhe enorm präzise einstellen, so dass die Konstruktion einen festen und sicheren Stand aufweist. Gerade bei Maschinen, bei denen eine sehr genaue Nivellierung spielentscheidend ist, kann das ein sehr großer Vorteil sein. Dies ist zum Beispiel bei unseren großen 3-Achs-CNC-Fräsen von hoher Bedeutung, denn sind diese nicht perfekt in Waage ausgerichtet, wirkt sich das negativ auf die Fertigungstoleranzen unserer Frästeile, vor allem in der Z-Achse, aus. Dank der Kontermutter ist ein Verdrehen der Füße, beispielsweise durch Vibrationen der Maschine ausgeschlossen.

TIPP: Das genaue Ausrichten der Standfüße ist am einfachsten, wenn die Konstruktion an der gewünschten Stelle steht, um eventuelle Bodenunebenheiten direkt zu berücksichtigen. Dies erfolgt durch das Verdrehen der fest mit dem Stellfuß verbundenen Mutter mit einer Schlüsselweit von 12mm. Zu beachten ist, dass dies nur gelingt, wenn die Kontermutter nicht schon angezogen wurde. Dies sollte erst nach der finalen Ausrichtung geschehen.

Die Standfüße sind nicht nur im Maschinen- und Anlagenbau eine ausgezeichnete Wahl, sondern gewährleisten auch bei Tischen und Sitzmöbeln einen sicheren Stand. Durch die Verstellbarkeit der Höhe, können Unebenheiten bei Terrassenböden perfekt ausgeglichen werden, so dass der Tisch nicht wackelt und der Kaffee über den Tassenrand schwappt. Auch für Outdoorküchen, die aus Konstruktionsprofilen errichtet werden, sind die Stellfüße ausgesprochen gut geeignet und schonen den Terrassenboden. Es muss aber nicht nur die Terrasse sein. Ein raumhohes Regal, ebenso wie der selbst gebaute Kleiderschrank, kann durch verstellbare Füße einen sicheren Stand erreichen, ohne dass dieser in Schieflage gerät und bei ungleichmäßiger Beladung kippt. Als Ersatz für einen gebrochen Fuß am Unterschrank der Küchenzeile kann so ein Standfuß auch zweckdienlich sein. Dazu muss lediglich eine Einschlagmutter oder eine Rampenmutter in die Holzoberfläche eingeschlagen oder eingedreht werden.

Anwendungsbeispiele für unsere fein justierbaren Stellfüße

• Die Stellfüße schützen empfindliche Bodenbeläge vor Kratzern durch scharfkantige Profileenden
• Die Standfüße eignen sich perfekt für Konstruktionen aus unseren 30mm und 40mm Konstruktionsprofilen
• Durch die Kontermutter verstellen sich die Füße auch bei Maschinen mit mechanischer Bewegung nicht
• Die Stellfüße können präzise ausgerichtet werden und sind ideal zum Ausgleichen von Bodenunebenheiten
• Die verstellbaren Standfüße sind ideal für Gartenmöbel oder Outdoorküchen mit wackelfreiem Stand

Technische Daten der variablen Stellfüße

• Werkstoff: Kohlenstoffstahl (verzinkt)
• Werkstoff (Fuss): Polyamid
• Ø Fuss: 50mm
• Höhe Fuss: 25mm (30mm inkl. Einschraubmutter)
• Farbe: Schwarz
• Ø Gewinde: M8
• Länge Gewinde: 50mm - 100mm
• Tragkraft (max.): 60kg - 100kg
• Gewicht: 70g - 82g (inkl. Kontermutter)
• UV-Beständigkeit: Mäßig
• Witterungsbeständigkeit: Gut
• Korrosionsbeständigkeit: Gut
