Alu Konstruktionsprofil 30x30, Nut8 Silber (eloxiert)

Konstruktionsprofil aus eloxiertem Aluminium - 30x30, Nut8 I-Typ

Silber eloxierte Oberflächen ✓ Enorme Biegesteifigkeit ✓ Für Innen & Außen ✓

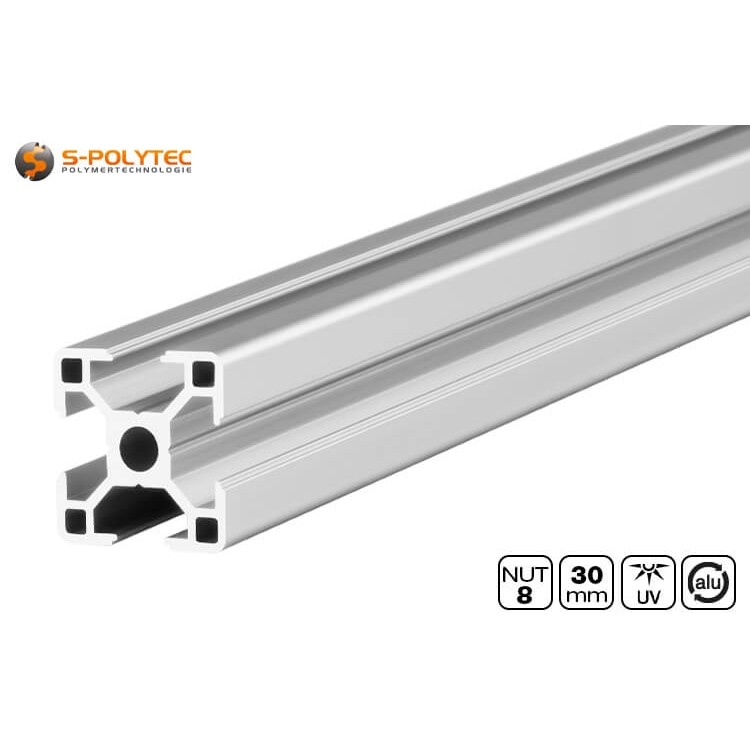

Unsere silbernen Konstruktionsprofile 30x30 Nut 8 aus eloxiertem Aluminium entsprechen in ihrer Bauform Systemprofilen des Typs I mit den typischen abgerundeten Außenkanten und können daher mit allen gängigen Profilen dieser Art kombiniert werden. Die vier offenen Nuten mit einer Nutbreite von 8mm sind mittig auf den 30mm breiten Oberflächen angeordnet. Diese sind dank der Eloxalschicht ebenmäßig glatt mit einem ansprechenden seidenmatten Glanzgrad. Durch das Eloxieren wird jedoch nicht nur das Aussehen der Profile verbessert, sondern auch die Widerstandsfähigkeit gegen Witterungseinflüsse, welche sich aufgrund der sehr guten Korrosionsbeständigkeit der Aluminium-Legierung ohnehin schon als sehr hoch erweist. Ideale Voraussetzungen, damit die robusten Alu-Profile uneingeschränkt für Konstruktionen im Innen- und Außenbereich genutzt werden können, ohne dass sich dies auf die Belastbarkeit oder Langlebigkeit der Optik auswirkt. Damit die ansprechenden Oberflächen während der Bearbeitung keinen Schaden nehmen und Verkratzen, sind die Profile alle einzeln in einer robusten Schrumpffolie eingeschweißt, die sich jedoch einfach entfernen lässt.

Das Konstruktionsprofil in 30x30mm ist aufgrund des hohen Widerstandmoments perfekt geeignet, wenn ein eine hohe Tragfähigkeit bei einem geringen Eigengewicht gefordert ist. Darüber hinaus wirkt eine Profilbreite von 30mm deutlich filigraner, als eine Konstruktion mit einem 40mm Systemprofil, was sich vor allem bei der Verwendung zur Errichtung von Regalsystemen in Service-Fahrzeugen durch einen zusätzlichen Platzgewinn bemerkbar macht. Durch die Eignung in Innen- und Außenbereichen sind die Möglichkeiten nahezu unbegrenzt und durch unzähliges Zubehör, dass perfekt auf eine Profilbreite von 30mm abgestimmt ist, ist die Umsetzung zahlreicher Do-it-Yourself-Projekte, bis hin zu komplexen gewerblicher Konstruktionen mit hoher Flexibilität und Erweiterbarkeit, sehr einfach realisierbar.

HINWEIS: Ergänzend zu den Konstruktionsprofilen in 30mm Breite mit 8mm Nuten, bieten wir umfangreiches Zubehör. Dazu zählen unter anderem 8mm Nutensteine, wahlweise mit oder ohne Federkugel, 30mm Endkappen, verstellbare Stellfüße, Lenkrollen, Profilverbinder und Befestigungswinkel in unterschiedlichsten Ausführungen. Sämtliches Montagematerial können, ebenso wie unsere Profile, mit allen Systemprofilen Typ-I, beispielsweise item®-Systemprofilen, kombiniert werden.

Eigenschaften des Konstruktionsprofils 30x30 Nut8 in Silber eloxiert

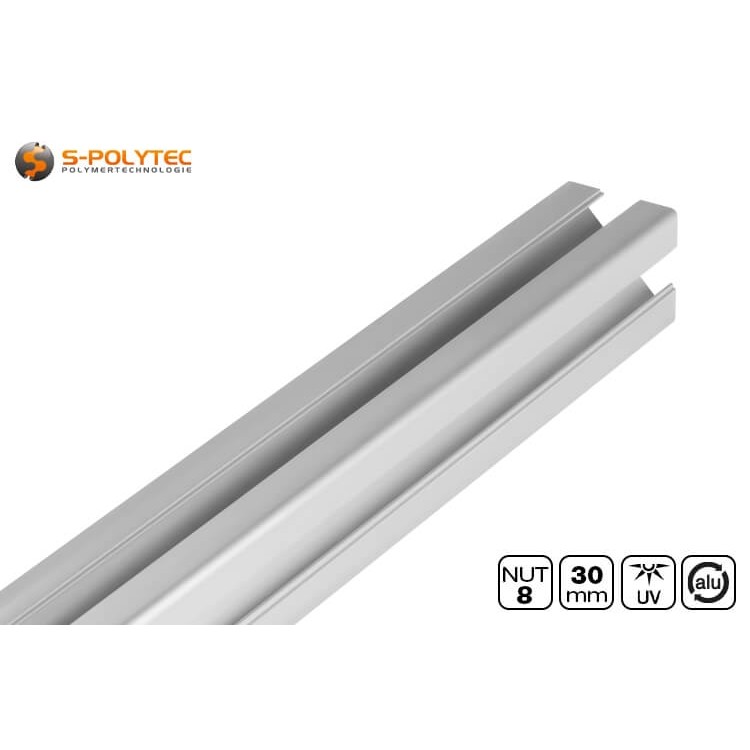

Die Konstruktionsprofile in Silber bestehen aus korrosionsbeständigem Aluminium welches in Aluminiumsilber eloxiert ist. Dadurch wird nicht nur der Schutz vor Witterungseinflüssen verbessert, sondern auch eine gleichmäßige Oberfläche mit seidenmattem Glanz erreicht. Die quadratischen Profile mit einer identischen Breite und Tiefe von 30mm verfügen auf jeder Seite über eine mittige Nut in 6,2mm Breite zur Aufnahme von Nutsteinen oder Verbindungselementen. Die Außenecken sind leicht abgerundet, was in erster Linie der Kompatibilität zu I-Typ Systemprofilen dient, wirkt sich auch auf eine ansprechendere Optik aus. Der Radius dieser Rundung beträgt Ø 2,5mm. Die Aluminiumprofile sind sowohl als ganze Länge, mittig gekürzt auf einen Meter, oder im millimetergenauen Zuschnitt erhältlich und werden für uns in unserer Standardlänge von 2005mm gefertigt. Dabei legen wir großen Wert auf eine hochwertige EN AW 6063 T5 Legierung, die sich durch eine sehr hohe Tragfähigkeit und Langlebigkeit im Innen- und Außenbereich auszeichnet, beispielsweise zur Errichtung von modularen und anpassbaren Regalsystemen in Garage und Werkstatt oder zum Bau von individuellen Terrassenmöbeln.

Die 30mm Konstruktionsprofile sind für deutlich höhere Belastungen geeignet, als die kleinen 20mm Profile. Das Trägheitsmoment (I_x, I_y) fällt mit einem Wert von 2,35cm⁴ absolut überzeugend aus. Das bedeutet, dass das leichte Profil ausgesprochen robust gegen Verdrehen um die eigene Achse ist. Ähnlich verhält es sich beim Widerstandsmoment (W_x, W_y), welcher konkreten Aufschluss über die Durchbiegefestigkeit bei Lasteinwirkung gibt. Auch hier ist der Wert mit 1,57cm³ ziemlich hoch. Dies ist auf die Fertigung aus einer EN AW 6063 T5 Aluminium-Legierung zurückzuführen und in Kombination mit einer besonderen Profilkonstruktion, dessen Profilstärken in den jeweiligen Bereichen hohe Lasten erlauben und dennoch ein verringertes Eigengewicht ermöglichen. So kommt das Konstruktionsprofil mit 30mm Breite und 8mm Nuten auf ein Gewicht von lediglich 0,742kg/m und ist ideal für Anwendungen, bei denen die Gewichtsbelastung von Bedeutung ist. Sei es im Fahrzeugausbau, bei Anhängeraufbauten oder tragenden Konstruktionen für Solarsysteme auf dem Dach. Für eine gleichbleibende Qualität, unterliegen unsere Aluminiumprofile strengen Qualitätskontrollen in Bezug auf die optischen und mechanischen Eigenschaften, ebenso wie für die Einhaltung der Maßgenauigkeit. Die Herstellung im Strangpressverfahren gemäß der EU Norm EN 12020 erfolgt dabei ganz bewusst mit einer Längentoleranz von plus 5mm, so dass wir bei der Lieferung eines Profils in Standardlänge sicherstellen können, dass die Länge von 2 Metern zu keiner Zeit unterschritten wird. Für die angebotene Profillänge von 1 Meter, ebenso wie für alle Bestellungen auf Maß, erfolgt der Zuschnitt in unseren Produktionsstätten mit einer speziellen Profilsäge von Kaltenbach, die uns höchstpräzise Zuschnitte mit enormer Maßhaltigkeit ermöglicht.

Die Systemprofile mit den abgerundeten Ecken sind kompatibel mit allen gängigen I-Typ Systemprofilen mit 8mm Nutbreite und eignen sich somit auch wunderbar zur Ergänzung und Ausweitung bestehender Konstruktionen. Passend dazu umfasst unser Liefersortiment auch unzählige Hilfsmittel zur Verbindung der Profile oder Befestigungsmittel wie Nutsteine, wahlweise mit Federkugel oder zum einfachen einsetzen durch die offene Nut, Hammerschrauben oder Befestigungswinkel zur Verstärkung von Profilverbindungen, die sowohl für unsere eigenen Konstruktionsprofile, als auch mit baugleichen Montageprofilen mit 8mm Nutbreite kombiniert werden können.

Das sogenannte Durchgangsloch, welches sich im Zentrum des Profilquerschnitts befindet, dient nicht der Gewichtsreduktion, auch wenn dies natürlich auch ein positiver Nebeneffekt ist. Vielmehr handelt es sich dabei um eine sehr vielseitig einsetzbare Möglichkeit, um die Profileenden in die Konstruktion einzubeziehen. Mit einem Durchmesser von 6,8mm ist dieses vollständig durchs Profil gehende Loch perfekt geeignet, um mit einem Gewindeschneider ein Gewinde der Größe M8 einzuschneiden. Das geht auch sehr gut von der Hand, denn Aluminium ist leicht zu bearbeiten. Durch das Innengewinde können nun auch unsere justierbaren Standfüße oder unsere Lenkrollen, die wir sowohl mit als auch ohne Bremse führen, ins Gewinde eingeschraubt werden. Darüber hinaus sind auch Winkelverbinder mit justierbarem Winkel erhältlich, die exakt auf den Profilquerschnitt abgestimmt sind und mit einer Zylinderschraube in das Durchgangsloch des Konstruktionsprofils eingeschraubt werden. Diese sind bei unseren Verbindern immer enthalten und ermöglicht auf diese Weise eine sehr schnelle und im Winkel jederzeit verstellbare Profilverbindung, die vor allem bei der exakten Ausrichtung von Photovoltaik-Modulen, aber auch bei der Konstruktion von kleinen Gewächshäusern einen enormen Vorteil darstellt. Für einfache Endkappen muss das Durchgangsloch nicht bearbeitet werden. Diese werden einfach auf das Profilende aufgesteckt und fest angedrückt, bis diese bündig auf der Schnittkante des Profils aufliegen.

Vorteile der Alu Konstruktionsprofile 30x30mm Nut 8

• Unsere silbernen Konstruktionsprofile in 30x30mm Nut 8 sind mit I-Typ Systemprofilen kombinierbar
• Unsere Alu-Profile weisen eine vergleichsweise sehr hohe Steifigkeit bei geringerem Eigengewicht auf
• Unsere Aluminiumprofile sind durch anodische Oxidation auch sehr gut für den Außenbereich geeignet
• Die 30mm Konstruktionsprofile aus eloxiertem Aluminium sind auch im Zuschnitt nach Maß erhältlich
• Die Profile können durch umfangreiches Zubehör auf sehr vielfältige Weise verwendet werden
• Zum Schutz der seidenmatten Oberflächen ist jedes Profil einzeln in Folie eingeschweißt

Anwendung und Montage der 30mm Systemprofile mit offenen Nuten

Unsere Systemprofile bestehen aus eloxiertem Aluminium. Ein Leichtmetall, dass sich durch besonders einfache Bearbeitung auszeichnet. Es lässt sich sehr gut zuschneiden oder bohren und auch das Gewindeschneiden, beispielsweise um Lenkrollen oder Standfüße ins Durchgangsloch einzuschrauben, ist mit entsprechenden Werkzeugen sehr leicht umzusetzen. Durch umfangreiches Zubehör, passend zum 8mm Nutsystem, sind mit sehr einfachen Werkzeugen sehr schnell auch komplexe und stabile Konstruktionen möglich, die mit anderen Profilen oder anderen Werkstoffen deutlich mehr Aufwand darstellen. Da wir die 30mm Konstruktionsprofile im millimetergenauen Zuschnitt anbieten, wird eine Säge zum Kürzen im Regelfall nicht benötigt. In den meisten Fällen genügen daher ein Kreuzschlitzschraubendreher in der Größe PZ2, ein Inbus®-Schlüsselsatz und ein Schraubenschlüsselsatz. Welche Werkzeuge konkret benötigt werden, hängt natürlich immer von den Systemkomponenten ab, die zur Errichtung der geplanten Konstruktion erforderlich ist.

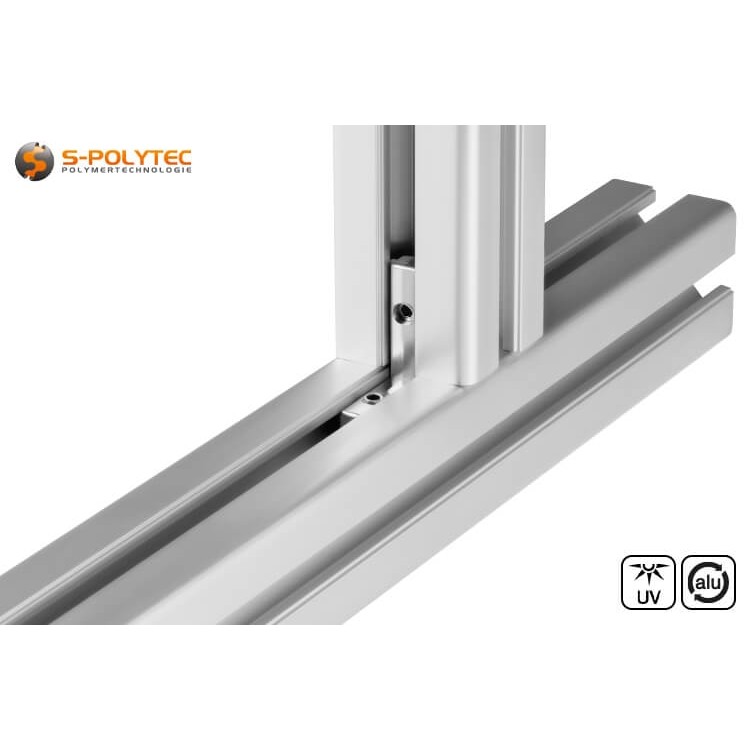

Die 30mm Konstruktionsprofile verfügen über vier offene Nuten mit 8mm Nutbreite, in die innenliegende Profilverbinder eingeschoben werden können, um die Profile zu Verlängern oder im rechten Winkel aneinander zu schrauben. Befestigt werden diese dann mit Madenschrauben mit Innensechskant-Antrieb. Bei unseren Profilverbindern sind die Madenschrauben immer enthalten. Um Bügelgriffe oder Winkelbefestigungen am Profil zu montieren, sind Nutensteine die ideale Wahl. Auch diese werden mit den passenden Schrauben geliefert. Die Nutensteine werden je nach Ausführung in die Profilschiene eingeschoben oder durch einen leichten Dreh im Uhrzeigersinn durch die Nut in das Profil eingesetzt. Auf diese Weise lassen sich unzählige Zubehöre, Kabelkanäle, oder auch Verkleidungsplatten an den Profilen anbringen.

TIPP: Wer über eine Kapp- und Gehrungssäge verfügt, hat leichtes Spiel beim Zuschneiden der Aluminium-Profile, aber dank des Leichtmetalls, dass sich sehr gut bearbeiten lässt, ist das Kürzen auch mit einer einfachen Bügelsäge mit Metallsägeblatt sehr schnell ausgeführt. Noch einfacher ist es, die Profile direkt auf Maß zu bestellen.

Das Konstruktionsprofil in 30x30mm ist ideal für alle Konstruktionen, bei denen die Belastung für ein 20x20mm Profil aufgrund des geringeren Widerstandmoments nicht ausreicht, ein 40mm Profil hingegen völlig überdimensioniert wäre. Das Eigengewicht der Profile fällt aufgrund der Hohlkammerkonstruktion dabei nur unwesentlich höher aus. Typische Beispiele finden sich sowohl in der gewerblichen Nutzung, als auch bei der Umsetzung zahlreicher Do-it-Yourself Anwendungen. Vom stabilen Fahrradständer oder -aufhängungen, die auch an die Wand montiert werden können, bis zum vielseitigen Ordnungssystem für Werkzeuge, Geräte und Materialien mit Schubladen, Halterungen und Ablagen, lassen sich solche Konstruktionen genau an die Bedürfnisse anpassen und bei Bedarf mit geringem Aufwand verändern oder erweitern.

Auch im Außenbereich sind die mittelgroßen Aluminiumprofile ausgesprochen gut nutzbar. Vom Unterstand für Mülltonnen, die mit wetterfesten HPL-Platten verkleidet werden kann, über kleine Geräteschuppen mit Tür und Fenster, bis hin zur kleinen Überdachung des Hauseingangs. Selbst als robuste, jedoch leichte Tisch- und Sitzmöbel im Garten, als Unterkonstruktion von Sichtschutzwänden auf Balkon oder Terrasse oder als Grundgestell für ein Hochbeet oder kleines Gewächshaus mit leichten Acrylglas- oder Polycarbonat-Platten, können die Systemprofile verwendet werden. Dank der sehr einfachen Handhabung und dem umfangreichen Zubehör, können Sie alle erforderlichen Komponenten, ja sogar die Platten zur Verkleidung, passend dazu bestellen.

Anwendungsbeispiele für 30mm Konstruktionsprofile aus eloxiertem Aluminium

• Die Profile in 30x30mm sind ausreichend stabil für wetterfeste Überdachungen von Müllcontainern
• Aus dem Konstruktionsprofil können Tische und Sitzmöbel für Terrasse und Balkon errichtet werden
• In Kombination mit Acrylglas, kann aus den Profilen sehr einfach ein kleines Gewächshaus entstehen
• Die Systemprofile sind perfekt in Werkstatt und Garage für modulare Ordnungssysteme und Regale
• Die hohe Belastbarkeit der Aluprofile ermöglicht die Konstruktion von Trennwänden und Möbeln

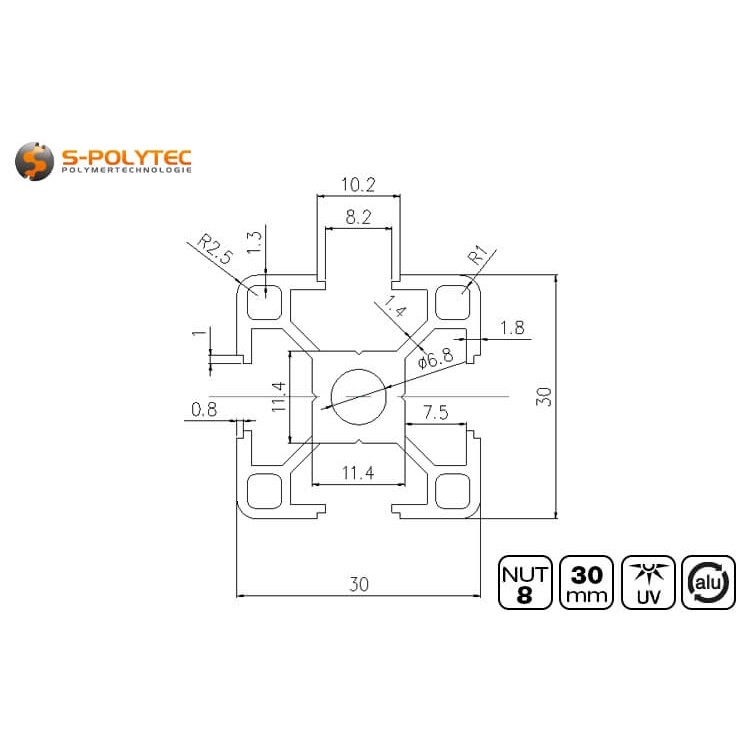

Technische Daten der 30x30mm Konstruktionsprofile aus Aluminium

• Werkstoff: Aluminium
• Legierung: EN AW 6063 T5 (AlMgSi0,5 F-22)
• Oberfläche: Silber eloxiert
• Farbe: Aluminiumsilber
• Profilart: Systemprofil I-Typ
• Standardlänge: 2005mm
• Profilbreite: 30mm x 30mm
• Profilform: Eckig (ecken abgerundet)
• Eckradius: Ø 2,5mm
• Nutbreite: 8,2mm
• Nuttiefe: 9,3mm
• Nutanzahl: 4 (Eine je Seite)
• Profilstärke: 1,6mm
• Durchgangsloch: Ø 6,8mm (geeignet für M8 Gewinde)
• Gewicht: 0,742kg/m
• Trägheitsmoment I_x: 2,35cm⁴
• Trägheitsmoment I_y: 2,35cm⁴
• Widerstandsmoment W_x: 1,57cm³
• Widerstandsmoment W_y:1,57cm³
• UV-Beständigkeit: Sehr gut
• Witterungsbeständigkeit: Sehr gut
• Korrosionsbeständigkeit: Sehr gut
