Alu Konstruktionsprofil 40x40, Nut8, Silber (eloxiert)

Konstruktionsprofil aus eloxiertem Aluminium - 40x40, Nut8 I-Typ

Kompatibel mit item®-Systemprofilen ✓ 4 offene Nuten ✓ Auch für Außenbereiche ✓

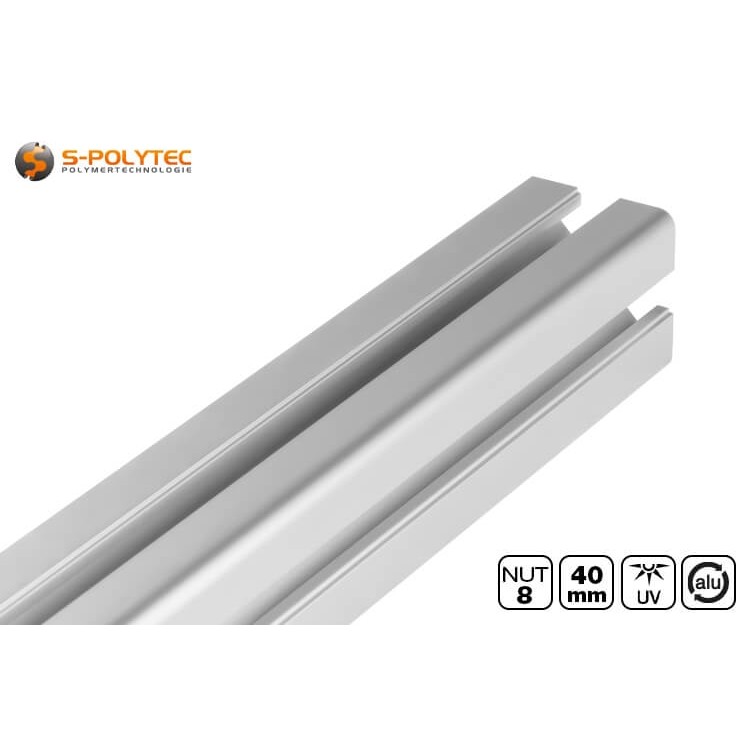

Unsere Konstruktionsprofile 40x40 Nut 8 aus Aluminium sind wahlweise in 2000mm, 1000mm oder im millimetergenauen Zuschnitt erhältlich. Sowohl die Breite als auch die Tiefe des quadratischen Nutprofils beträgt 40mm wobei die Außenecken in einem Radius von 4,5mm abgerundet sind. Diese Rundung wirkt sich jedoch nicht auf die Tragfähigkeit der stabilen Aluminiumprofile aus und dient vorwiegend der Kompatibilität mit I-Typ Systemprofilen, sowie einer ansprechenderen Optik. Für eine makellose Oberfläche sind die Profile Silber eloxiert, wodurch eine gleichmäßige Farbgebung in Aluminiumsilber mit einem seidenmatten Oberflächenglanz entsteht. Durch das Eloxieren wird zudem ein zusätzlicher Schutz der Oberfläche erreicht, der die ohnehin schon sehr gute Beständigkeit gegen Witterungseinflüsse noch einmal verbessert. Somit sind die Konstruktionsprofile bedenkenlos für Anwendungen im Innenbereich sowie im dauerhaften Außeneinsatz geeignet. Die robusten Systemprofile sind daher besonders begehrt zur Errichtung von Carports, Unterstellplätzen von Fahrrädern oder Müllcontainern, aber auch sehr gut für den Bau von leichten, stabilen Pavillons geeignet.

Unsere 40mm breiten Konstruktionsprofile vereinen ein sehr geringes Eigengewicht mit einer hohen Steifigkeit, die sich vor allem durch das Flächenträgheitsmoment, sowie dem Widerstandsmoment bestätigt, welche bei Konstruktionsprofilen mit tragender Funktion von Bedeutung sind. Möglich wird dies durch den Einsatz einer hochwertigen Aluminium-Legierung des Typs 6063 T5, dass durch herausragende mechanische Eigenschaften verfügt. Auch die Korrosionsbeständigkeit der Legierung ist überzeugend, die durch die silberne Eloxierung nochmals verbessert wird, so dass die Profile auch sehr gut für den Bau von leichten, stabilen Pavillons oder Überdachungen, oder als Rahmenkonstruktion für Photovoltaik-Module eingesetzt werden können.

HINWEIS: Um die Anwendungsmöglichkeiten der Konstruktionsprofile in 40x40mm mit 8mm Nutbreite zu maximieren, sind in unserem Onlineshop unzählige Systemkomponenten erhältlich. Von innenliegenden Profilverbinder oder Befestigungswinkeln, über verstärkte Winkel zur Aufschraubmontage bis hin zu Profilverbindern mit variablem Winkel, steht Ihnen alles zur Verfügung, was für die Montage des Grundgerüsts benötigt wird. Auch zur Montage von Tischplatten, Möbelplatten, Verkleidungen, Kabelführungen, Beleuchtungen etc., lässt unser Liefersortiment keine Wünsche offen. Das Zubehör kann dabei gleichermaßen für unsere Konstruktionsprofile, als auch für Profile in I-Typ Ausführung, beispielsweise item®-Systemprofile verwendet werdet.

Eigenschaften des Konstruktionsprofils 40x40 Nut8 in Silber eloxiert

Die Konstruktionsprofile in Silber bestehen aus korrosionsbeständigem Aluminium welches in Aluminiumsilber eloxiert ist. Diese werden für uns in einer Länge von 2005mm gefertigt. In unserem Onlineshop bieten wir die Profile jedoch nicht nur in der Standardlänge, sondern auch im Zuschnitt gekürzt auf 1 Meter, sowie im millimetergenauen Zuschnitt, so dass die Profile direkt in der Wunschgröße nach Maß bestellt werden können. Mit einer Kantenbreite von 40mm für Breite und Tiefe, ist das Quadratische Profil eines der meistverwendeten Größen für langlebige und belastbare Konstruktionen unterschiedlichster Art. Wie für Konstruktionsprofile des I-Typ System üblich, sind die Außenecken unserer Alu-Profile abgerundet. Der Eckradius liegt bei 4,5mm und trägt zu einer ansprechenden Optik bei. Der Hauptgrund für die abgerundeten Ecken ist jedoch nicht dem Aussehen, sondern der Kompatibilität mit gängigen I-Typ Profilen wie den item®-Systemprofilen geschuldet. Dadurch sind unsere Montageprofile perfekt geeignet, um bestehende Konstruktionen zu verbessern oder zu erweitern, ungeachtet dessen, ob die Konstruktionsprofile dabei im geschützten Innenbereich verwendet werden sollen, oder im Außenbereich den unterschiedlichen Witterungsbedingungen ausgesetzt sind. Möglich wird dies zum einen durch die hochwertige Aluminium-Legierung, die sich durch eine sehr gute Korrosionsbeständigkeit auszeichnet, als auch durch die eloxierten Oberflächen, die den Schutz der Oberflächen vor Witterungseinflüssen abermals erhöht verbessert. Durch das Eloxieren wird zudem auch eine gleichmäßige, glatte Oberfläche in Aluminiumsilber mit seidenmattem Glanz erreicht, so dass die Profile auch zu optischen Zwecken, beispielsweise zur Fertigung individueller Büromöbel oder Regalsystemen im Ankleidezimmer verwendet werden können.

Das Konstruktionsprofil 40x40 Nut 8 ist nicht nur das, mit den größten Abmessungen in unserem Onlineshop, sondern auch das stabilste. Was durchaus logisch klingt, da sich ja auch das Gesamtgewicht durch den Einsatz von mehr Aluminium mit einem größeren Profil in gleicher Länge verändert, hat allerdings mehr mit der Profilstärke in den jeweiligen Einzelbereichen, sowie der Profilkonstruktion im Querschnitt zu tun. Unsere Profile sind mit einem Gewicht von 1,207kg/m zwar relativ leicht, aber können dennoch mit sehr guten Werten für die Durchbiegefestigkeit und die Verdrehfestigkeit überzeugen. In Zahlen ausgedrückt bedeutet das, dass das Trägheitsmoment (I_x, I_y), welches für die Stabilität gegen Verdrehen um die eigene Achse steht, einen hohen Wert von 7,17cm⁴ aufweist. Ähnlich verhält es sich mit der Biegesteifigkeit gegen Verformungen durch einwirkende Belastung. Dem sogenannten Widerstandsmoment (I_x, I_y) dessen Wert 3,58cm³ beträgt. Dass die Werte für die X- als auch die Y-Achse identisch sind, liegt daran, dass es sich um quadratische Konstruktionsprofile mit symmetrischer Anordnung handelt. Diese werden im Strangpressverfahren aus einem hochwertigen Aluminium in einer EN AW 6063 T5 Legierung hergestellt. Die Fertigung unterliegt dabei nicht nur der EU Norm EN 12020 (Stranggepresste Präzisionsprofile aus Legierungen EN AW-6060 und EN AW-6063 - Teil 2: Grenzabmaße und Formtoleranzen), sondern auch strikten Qualitätskontrollen während und nach der Produktion, um eine gleichbleibend hohe Qualität in Bezug auf Maßgenauigkeit und Oberflächenqualität sicherstellen zu können. Das die 2 Meter Profile in 2005mm Länge gefertigt werden, ist hingegen unser spezieller Wunsch. Zum einen wird die Soll-Länge von 2 Meter aufgrund der 5mm Plustoleranz zu keiner Zeit unterschritten und zum anderen bietet uns das die Möglichkeit die Profile in zwei einzelne Meterlängen zu teilen, ohne das ein Teilstück aufgrund der Sägeblattstärke geringer als 1000mm ausfällt, was sich natürlich auch auf die Wirtschaftlichkeit und die Nachhaltigkeit und letzten Endes auch auf den Endpreis auswirkt.

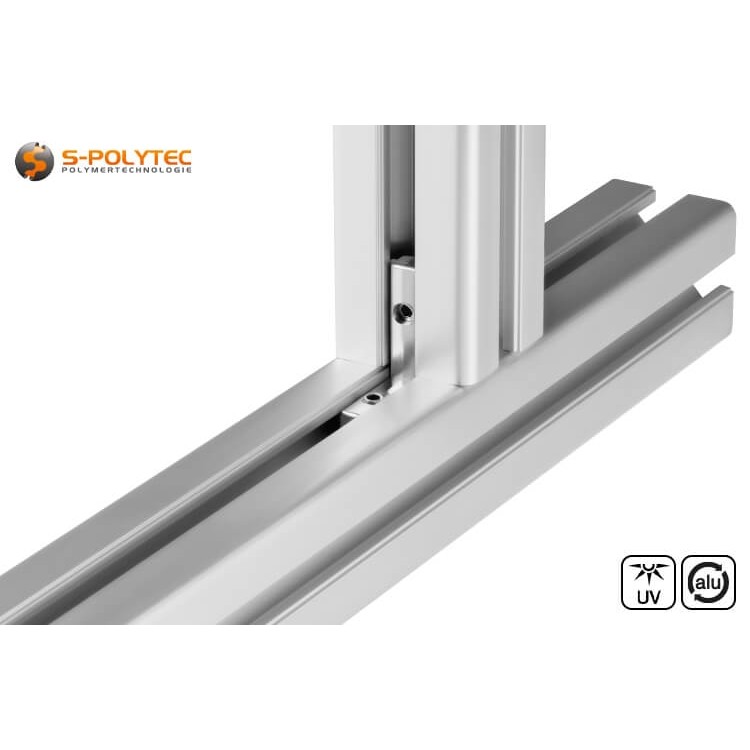

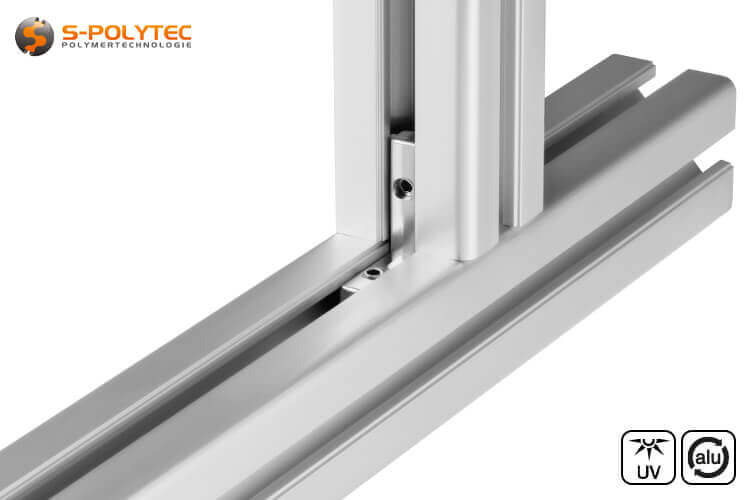

Konstruktionsprofile sind aufgrund der Bauform mit den offenen Nuten, die sich über die gesamte Profillänge erstrecken speziell, wenn nicht einzigartig. Bei unseren 40mm Profilen sind die Nuten mit einer Nutbreite von 8mm, auf jeder Seite in der Mitte der Profilbreite angeordnet. Dadurch können auf allen vier Seiten in beliebiger Position Profile, Griffe, Scharniere oder Anbauteile angebracht werden, die mit einfachen Hilfsmitteln, wie Winkelverbindern, Nutsteinen oder Hammerschrauben mit Gewinde sicher befestigt werden können und jederzeit veränderbar sind. Die Tiefe der Nut liegt bei unseren Montageprofilen bei 14,5mm. Dies ist nützlich, wenn Befestigungen mit Zylinderschrauben mit etwas höherer Gewindelänge verwendet werden sollen, aber auch wichtig zu wissen. Vor allem bei der Verwendung von Profilverbindern oder Nutensteinen mit Federkugel, die durch federnd gelagerte Stahlkugeln innerhalb der Profilschiene in Position gehalten werden und das Einschrauben der Schraube erleichtern, ohne Gefahr zu laufen, dass der Nutenstein verrutscht. Solche Systemkomponenten sind nämlich in verschiedenen Ausführungen für 8mm Nutenbreiten erhältlich. Je eine Version mit einer Bautiefe, die auf das 30x30 Nut 8 Konstruktionsprofil abgestimmt ist und eine weitere für das 40mm Profil mit höherer Nuttiefe.

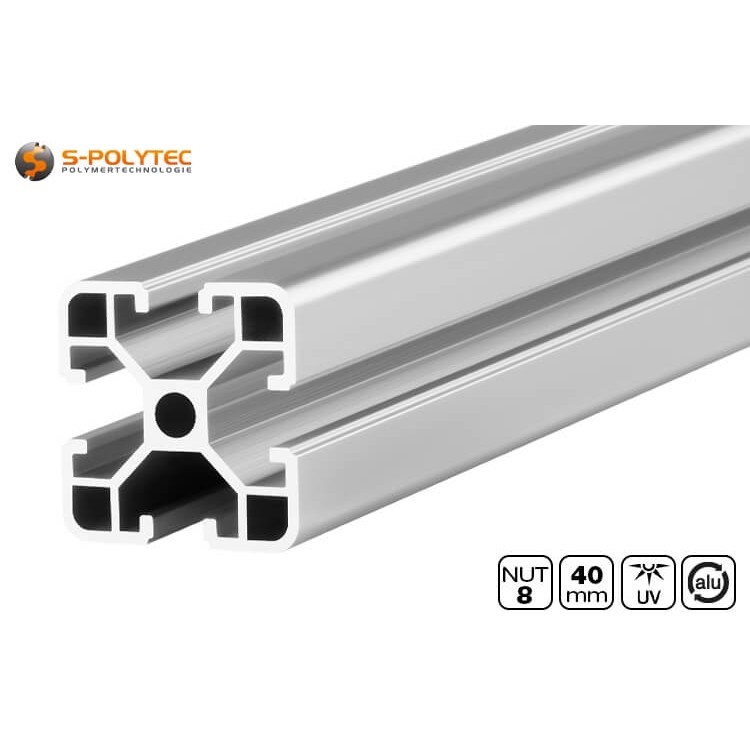

Das sogenannte Durchgangsloch im Zentrum des Profils wirkt unscheinbar, ist jedoch ausgesprochen hilfreich auf äußerst vielfältige Weise. Der einfachste Anwendungsfall ist die Aufnahme einer Kunststoffabdeckung, die mit einem Klemmdorn in das Loch eingesteckt wird und so die Profilenden abdeckt. Das schützt sowohl den Boden, wenn das Profil mit der Schnittkante als Stellfläche genutzt wird, aber auch vor Verletzungen, denn die meisten scharfkantigen Profilenden werden so abgedeckt. Das Durchgangsloch mit einem Durchmesser von 6,8mm ist in der Größe perfekt für das Schneiden von Innengewinden in der Größe M8 geeignet, wodurch sich auch justierbare Stellfüße mit Gewindestange eindrehen lassen, um die Konstruktion exakt zu nivellieren. Alternativ zu Stellfüßen können auch unsere Lenkrollen, die wir wahlweise mit oder ohne Feststellbremse führen, in das Gewinde eingedreht werden, beispielsweise um schwere, unhandliche Maschinen innerhalb der Produktionsstätte flexibel von einem Ort zum anderen bewegen zu können. Ein weiteres Beispiel für die Nutzung des Durchgangslochs sind verstellbare Profilverbindungen mit unseren einstellbaren Winkelbefestigungen, die mit Zylinderschrauben ins Durchgansloch festgeschraubt werden. Auf diese Weise lassen sich große Revisionsöffnungen, im Winkel verstellbare Unterkonstruktionen für Photovoltaik-Anlagen auf einem Flachdach, oder auch Überdachungen und Unterstände mit notwendigem Gefälle für den Regenablauf errichten.

Vorteile der Alu Konstruktionsprofile 40x40mm Nut 8

• Unsere eloxierten Konstruktionsprofile in 40x40mm Nut 8 in Silber sind kompatibel mit I-Typ System
• Die Konstruktion der 40mm Montageprofile vereint ein geringes Gewicht mit hoher Biegesteifigkeit
• Zur Verwendung im Außenbereich geeignet dank korrosionsfestem Aluminium mit eloxierten Oberflächen
• Die Systemprofile 40x40 mit 8mm Nut sind in den Längen 1000mm, 2000mm oder im Zuschnitt erhältlich
• Ergänzend zu den Profilen führen wir zahlreiches Zubehör wie Nutensteine oder Verbinder in Nut 8
• Zum Schutz der glatten Flächen sind unsere Konstruktionsprofile mit einer Schutzfolie versehen

Anwendung und Montage der 40mm Systemprofile mit offenen Nuten

Montageprofile aus Aluminium sind äußerst begehrt in Industrie und Handwerk und erfreut sich auch bei Heimwerkern und Bastlern zunehmender Beliebtheit, denn die Profile sind sehr einfach zu verarbeiten und bieten zahllose Möglichkeiten, daraus individuelle Konstruktionen für die unterschiedlichsten Anforderungen mit geringem Aufwand zu errichten. Gerade die Systemprofile mit 40mm Kantenbreite zählen aufgrund Ihrer enormen Stabilität und der ansprechenden Optik zu den meistverwendeten Profilen in Gerätebau sowie für die Konstruktion von Industriemaschinen und Fertigungsrobotern. Dass die Profile auch bedenkenlos im Außenbereich eingesetzt werden können, zeigt sich auch in der Verwendung als Trägerkonstruktion von Leichtbauzelten, Überdachungen und Unterständen.

Ein Konstruktionsprofil allein, sei es als Standardläge, oder im Zuschnitt, bringt noch keinen nennenswerten Nutzen. Erst durch das umfangreiche Zubehör, angefangen bei Nutensteinen, über Profilverbinder bis hin zu Lenkrollen und Standfüßen, wird daraus ein vielseitiges und modulares System, dass sich durch einfache Verschraubungen jederzeit an die Bedürfnisse anpassen und erweitern lässt. Spezielle Werkzeuge werden dafür nicht benötigt. Je nach Art der Systemkomponente genügt ein einfacher Inbus®-Schlüssel, der beispielsweise zum Festdrehen der Madenschrauben bei innenliegenden Profilverbindern und Befestigungswinkeln benötigt wird. Für das Anziehen der Kontermuttern unserer höhenverstellbaren Stellfüße mit Gewindestange, ist ein handelsüblicher Schraubenschlüssel mit einer Schlüsselweite von 14mm erforderlich. Damit dieser in das Durchgangsloch eingeschraubt werden kann, muss dieses jedoch noch mit einem Innengewinde versehen werden. Ein Gewindeschneider in der Größe M8 ist dabei die richtige Wahl.

TIPP: Wir bieten die Konstruktionsprofile in 40x40mm dank unserem Zuschnitt-Service im millimetergenauen Zuschnitt, so dass ein Kürzen der Profile nicht nötig ist. Für den Fall, dass die Maße nicht feststehen oder ganze Längen bestellt werden, und ein Zuschnitt erforderlich ist, empfehlen wir eine Kappsäge, denn diese liefert die besten Resultate für einen geraden, rechtwinkligen Zuschnitt mit sauberem Schnittbild. Zur Not reicht aber auch eine normale Bügelsäge mit Metallsägeblatt, denn Aluminium lässt sich nahezu mühelos von Hand sägen.

Im Anlagenbau sind Konstruktionsprofile nicht mehr wegzudenken, denn diese lassen sich sehr einfach Verarbeiten und sind ausgesprochen vielseitig verwendbar. Von Schutzeinrichtungen, Maschinenabdeckungen und Gehäusen mit Wartungszugängen für die Techniker, bis hin zu den Maschinen selbst. Typische Beispiel sind große Fertigungsstraßen im produzierenden Gewerbe, bei denen mitunter mehrere Einzelmaschinen aufeinanderfolgend aus Rohteilen fertige Endprodukte entstehen. Das kann die Extrusion von Kunststoffplatten sein, aber auch eine Recyclingstraße für Kunststoffabfälle. Auch die Errichtung einer Abfüllanlage von Flüssigkeiten, oder eine Backstraße in Großbäckereien ist durch den Einsatz von Konstruktionsprofilen möglich. Durch entsprechende Verkleidungen der Grundkonstruktion sind die Maschinen nicht nur optisch ansprechender, sondern auch deutlich sicherer, weil das Hineingreifen in Produktionsabläufe verhindert wird. Vor allem die Torsionsfestigkeit ist bei den 40mm Konstruktionsprofilen ein wichtiger Aspekt, denn die meisten Maschinen in Industrien, unterliegen einer hohen mechanischen Beanspruchung und müssen daher enorm stabil sein. Auch wir setzen Maschinen ein, die aus solchen Profilen hergestellt wurden. Dabei handelt es sich unter anderem um große 3-Achs-CNC-Fräsen, bei denen die Genauigkeit für sehr geringe Toleranzen bei der Herstellung von CNC-Frästeile aus unseren Kunststoffplatten von enormer Bedeutung sind. Diese haben wir zwar nicht selber Konstruiert, aber sind bei uns schon seit Jahren mit hoher Zuverlässigkeit im Einsatz.

Als Konstruktionsprofil, dass bedenkenlos im Außenbereich verwendet werden kann, sind auch komplexe Konstruktionen zur Überdachung möglich. Das 40mm Profil weist dabei hervorragende Eigenschaften in der mechanischen Festigkeit auf, so dass auch Pavillons im Garten, Unterstellplätze fürs Auto oder tragfähige Unterkonstruktionen für Balkonkraftwerke und Photovoltaik-Anlagen errichtet werden können. Dank unserer Profilverbinder mit einstellbarem Winkel, können die Solarmodule sogar perfekt an den Einfallswinkel des Sonnenlichts angepasst werden, um die Effizienz der Energieerzeugung zu optimieren.

Outdoor-Küchen sind in Zeiten, in denen sich Outdoor-Living zunehmender Begeisterung erfreut, sehr gefragt, allerdings oftmals nie ganz passend oder sehr teuer. Mit den robusten Konstruktionsprofilen, lassen sich die Untergestelle für Grill, Spülbecken und Ablageflächen auch ohne besonderes handwerkliches Geschick schnell und einfach errichten und je nach persönlichem Geschmack mit dekorativen Platten verkleiden. Mit den passenden Scharnieren, sind selbst Seitenverkleidungen und Fronten in der Outdoorküche möglich, um Utensilien wie Gaskartuschen, Holzkohle oder Geschirr sauber und trocken zu verstauen. Sogar ein Kühlschrank lässt sich auf diese Weise optisch nahtlos in das Design der Outdoor-Küche integrieren. Dies setzt natürlich voraus, dass Fronten gewünscht sind, denn eine selbst zusammengestellte Outdoorküche ist natürlich auch offen und ohne Verkleidung ein Hingucker in jedem Garten. Ob Gasgrill oder Holzkohlegrill spielt kaum eine nennenswerte Rolle, denn Aluminium ist ausgesprochen Hitzebeständig und trotzt Temperaturen von mehr als 600°C. Allerdings sollte bei den Platten zur Verkleidung ebenfalls auf eine ausreichende Hitzebeständigkeit geachtet werden, wenn diese in direktem Kontakt mit dem Heißen Grill stehen könnten.

Anwendungsbeispiele für 40mm Konstruktionsprofile aus eloxiertem Aluminium

• Die 40mm Montageprofile sind enorm stabil und im Maschinenbau ideal für mechanisch beanspruchte Konstruktionen
• Aufgrund der hohen Belastbarkeit sind die Profile ideal zur Konstruktion von Rahmen für Photovoltaik-Anlagen
• Die wetterfesten Profile sind perfekt für den Bau von leichten, stabilen Überdachungen als Fahrzeugunterstand
• Durch umfangreiches Zubehör sind Outdoor-Küchen kostengünstig errichtet und können jederzeit erweitert werden
• Die stabilen Aluminiumprofile eignen sich hervorragend für modulare und anpassbare Regal- und Lagersysteme

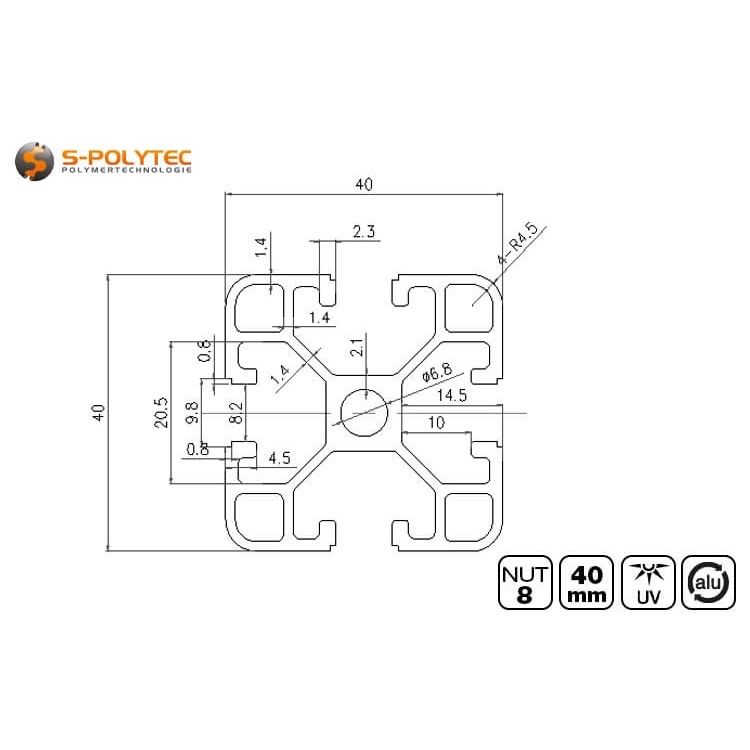

Technische Daten der 40x40mm Konstruktionsprofile aus Aluminium

• Werkstoff: Aluminium
• Legierung: EN AW 6063 T5 (AlMgSi0,5 F-22)
• Oberfläche: Silber eloxiert
• Farbe: Aluminiumsilber
• Profilart: Systemprofil I-Typ
• Standardlänge: 2005mm
• Profilbreite: 40mm x 40mm
• Profilform: Eckig (ecken abgerundet)
• Eckradius: Ø 4,5mm
• Nutbreite: 8,2mm
• Nuttiefe: 14,5mm
• Nutanzahl: 4 (Eine je Seite)
• Profilstärke: 1,5mm
• Durchgangsloch: Ø 6,8mm (geeignet für M8 Gewinde)
• Gewicht: 1,207kg/m
• Trägheitsmoment I_x: 7,17cm⁴
• Trägheitsmoment I_y: 7,17cm⁴
• Widerstandsmoment W_x: 3,58cm³
• Widerstandsmoment W_y: 3,58cm³
• UV-Beständigkeit: Sehr gut
• Witterungsbeständigkeit: Sehr gut
• Korrosionsbeständigkeit: Sehr gut
