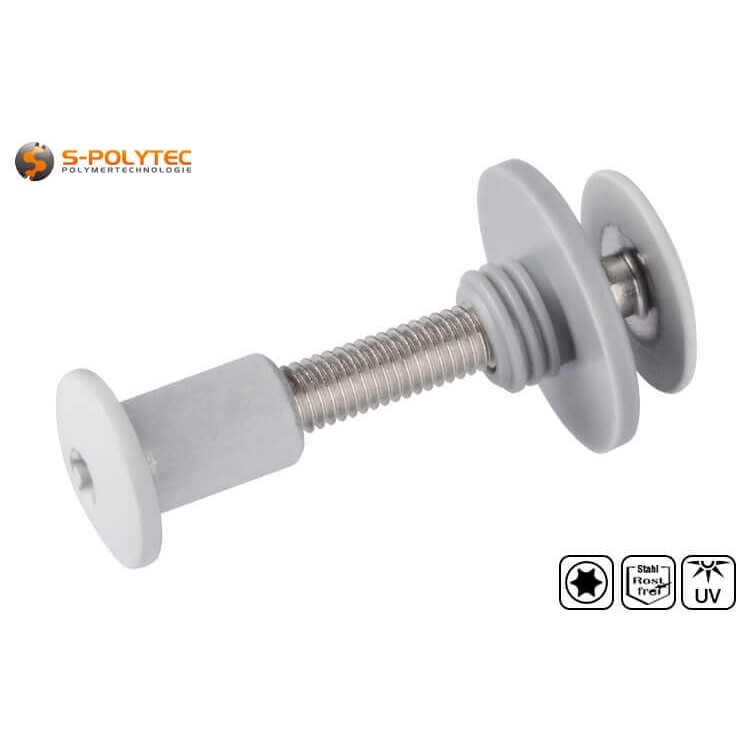

Balkonschrauben-Set mit Gewindehülse Lichtgrau (RAL 7035)

Balkonschrauben mit Gewindehülse in Lichtgrau

Rostfreier Edelstahl ✓ Für Vierkantprofile geeignet ✓ Ab 1 Stück ✓

Das lichtgraue Balkonschrauben-Set mit Gewindehülse, besteht aus rostfreiem Edelstahl in einer äußerst korrosionsbeständigen A2 Stahl-Legierung. Enthalten sind eine Balkonschraube mit M5 Gewinde in gewählter Länge, sowie eine Gewindehülse, die wahlweise Edelstahl-blank, oder mit kratzfester Kopflackierung in Lichtgrau gewählt werden kann. Außerdem beinhaltet das Balkonschrauben-Set eine unscheinbare Distanzhülse aus LLD-PE, welche als Gleitunterlage, sowie zur Stoß- und Vibrationsdämpfung, einen wichtigen Zweck erfüllt. Diese ist vor allem bei Verkleidungen im Außenbereich mit HPL oder Alu-Dibond® relevant, bei denen insbesondere bei Balkon- und Treppengeländern als Absturzsicherung, eine dauerhaft sichere Befestigung erforderlich ist. Der Kopf von Schraube und Hülse ist flach und leicht linsenförmig. Für ein leichtes Verschrauben ineinander sind diese mit einem abrutschsicheren Schraubenantrieb mit Innensechsrund - besser bekannt als Torx - in der Größe T20 versehen.

HINWEIS: Der Klemmbereich fällt durch die Gewindehülse etwas höher aus, so dass der Gewindelänge der Schraube, welche wir in Lichtgrau in den Größen M5x20mm, M5x25mm, sowie M5x30mm führen, 1mm bis 5mm hinzu addiert werden müssen. Bei einer Schraubengröße M5x25mm beträgt der Klemmbereich folglich mindestens 26mm bis höchstens 30mm.

Der flache Kopf der Gewindehülse steht im Gegensatz zur Mutter nicht weit hervor. Das erleichtert nicht nur die Reinigung des Geländers, an dem die Platten befestigt werden sollen, sondern sieht auch ansprechender aus. Insbesondere dann, wenn man auf eine Hülse mit Kopflackierung in Lichtgrau zurückgreift und so eine Ton-in-Ton Montage realisiert werden kann. Zu beachten ist jedoch, dass die Profiltiefe bei der Verwendung von Gewindehülsen mindestens 8mm betragen muss. Darüber hinaus wird zur Verarbeitung der lichtgrauen Schrauben und Hülsen kein Schraubenschlüssel, sondern zwei Torx-Bits in der Größe T20 benötigt.

Eigenschaften des Balkonschrauben-Sets mit Gewindehülse in Lichtgrau

Balkonschrauben sind nicht nur einfache Gewindeschrauben mit M5 Gewinde, sondern müssen einer ganzen Reihe an Voraussetzungen gerecht werden, damit die Befestigung von Verkleidungsplatten am Geländer langlebig und wartungsarm ist. Eine sehr gute Korrosionsbeständigkeit ist hier von aller höchster Bedeutung, weshalb wir unsere Schrauben und Gewindehülsen ausnahmslos aus rostfreiem Edelstahl und nicht aus verzinktem Stahl herstellen lassen. Auch die dauerhafte Festigkeit der Schraubverbindung ist bei Befestigungsmitteln für Balkonverkleidungen wichtig. Wir setzen bei den Gewindehülsen auf einen speziellen Zwei-Komponenten-Klebstoff, der, sobald beide Komponenten einmal vermischt und ausgehärtet sind, eine dauerhafte sichere Verbindung von Gewindeschraube und Gewindehülse sicher stellt, die nur durch hohen Kraftaufwand wieder gelöst werden kann. Der Gewindekleber enthält winzige Glasperlen, die beim Eindrehen der Schraube platzen und den Aktivator freigeben. Dadurch entsteht eine chemische Reaktion mit dem eigentlichen Kleber, wodurch die chemische Aushärtung eingeleitet wird. Dieser Prozess kann jedoch nur einmalig in Gang gesetzt werden, so dass die Gewindehülse, sollte die Schraubverbindung einmal gelöst werden, durch eine neue ersetzt werden muss.

Lichtgrau ist ein sehr heller Grauton, der ähnlich wie weiße Oberflächen schnell zur Vergilbung neigt, wenn auf die nötige UV-Beständigkeit verzichtet wird. Damit dies nicht passiert und die Schrauben bedenkenlos im Außenbereich zur Montage von HPL- oder Aluverbundplatten an Balkonbrüstungen und Treppengeländern eingesetzt werden können, setzen wir auf eine kratzfeste Pulverbeschichtung, die sich durch eine hohe UV- und Witterungsbeständigkeit auszeichnet. Die Farbigkeit und der Oberflächenglanz der Kopflackierung ist dabei perfekt auf das Oberflächendekor der lichtgrauen HPL-Platten in RAL 7035 abgestimmt.

Die graue Distanzhülse, welche aus linear low density polytethylene (LLD-PE) hergestellt wird, gewährleistet eine reibungslose Dehnfähigkeit der Platten, die bei Balkonverkleidungen sehr häufig aus HPL Platten oder Alu-Verbundplatten errichtet werden. PE hat sehr gute Gleiteigenschaften und ist somit ein idealer Kunststoff, um die zwängungsfreie Ausdehnung der Platte sicherzustellen. Mit einem äußeren Durchmesser von 21mm, bietet die Distanzscheibe eine hohe Auflagefläche und absorbiert so durch Wind oder Bewegung verursachte Vibrationen, welche sich andernfalls auf die Langlebigkeit der Befestigung auswirken können. Außerdem bewirkt die Hülse, welche in die Bohrung des Vierkantprofils zwischen der Platte und dem Geländer eingesetzt wird, eine optimale Führung der Balkonschraube, so dass die Montage der meist schweren Platten deutlich vereinfacht wird.

HINWEIS: Balkon- und Treppengeländer zur Absturzsicherung werden in den meisten Fällen aus Edelstahl errichtet. Hier sind unsere Balkonschrauben, welche ebenfalls aus Edelstahl hergestellt werden die perfekte Wahl. Bei Konstruktionen aus Aluminium ist jedoch Vorsicht geboten, denn auch wenn Aluminium und Edelstahl nicht rosten, kann der Kontakt zwischen den beiden Metallen eine Korrosionsbildung zur Folge haben.

Verwendung von Balkonschrauben mit Gewindehülse

Das Balkonschrauben-Set bestehend aus M5-Gewindeschraube mit lackiertem Schraubenkopf in Lichtgrau, einer Gewindehülse - wahlweise lackiert oder unlackiert - und einer Distanzhülse aus grauem Polyethylen wird vorwiegend dort eingesetzt, wo eine zwängungsfreie Montage von Platten an Vierkantprofilen erfolgen muss. Durch die ein- oder beidseitige Kopflackierung ist das Set ideal für unsere lichtgrauen HPL-Platten oder für hellgraue Alu-Verbundplatten an einem Stahlgeländer. Dabei wird die Schraube durch die Bohrung innerhalb der Platte durch die Distanzhülse geführt, welche im Vorfeld in die entsprechende Bohrung ins Vierkantprofil eingedrückt wird. Von der anderen Seite aus, wird dann die Gewindehülse eingesetzt und mit einem geeigneten Schraubwerkzeug gegen mitdrehen fixiert. Dies ist notwendig, weil der im Innengewinde der Gewindehülse aufgetragene Klebstoff, welcher als Schraubensicherung dient, das Gewinde ein wenig verengt und die Schraube sich nicht ohne Konterung eindrehen lässt.

Während eine Balkonschraube mit Hutmutter ungeachtet der Profilstärke verwendet werden kann, ist es beim Balkonschrauben-Set mit Gewindehülse und Distanzhülse erforderlich, dass das Vierkantprofil mindestens 18mm Tiefe aufweist. Dies ist auf die Einstecktiefe von 12mm bei der Gewindehülse zuzüglich der 5mm für die Distanzscheibe zurückzuführen. Eine Profilbreite von mehr als 21mm ist zwar nicht zwingend erforderlich, deckt so aber die Distanzscheibe aus hellgrauem PE-Kunststoff vollständig ab. Bei kleineren Vierkantprofilen kann auf den Einsatz der Distanzhülse verzichtet werden. Voraussetzung ist jedoch, dass eine Alternative geschaffen wird, die zum einen über einen gute Stoßfestigkeit und Vibrationshemmung verfügt und zudem gute Gleiteigenschaften aufweist. Eine solche Alternative stellen beispielsweise unsere selbstklebenden Polyscheiben dar. Der Vorteil dieser aufklebbaren Unterlegscheiben ist, dass die Profiltiefe von wenigsten 18mm auf bis zu 12mm reduziert werden kann. In einem solchen Fall muss jedoch besonderes Augenmerk auf die Bohrungen gelegt werden, denn die Bohrung, in der die Gewindehülse eingesteckt wird, bleibt mit einem Durchmesser von 8,5mm unverändert. Wohingegen die Bohrung zur Plattenseite hin auf Ø 5,5mm reduziert werden muss.

Um die Schrauben durch die Verkleidungsplatte und dem tragenden Profil durchzustecken, müssen diese gebohrt werden. Der richtige Bohrer ist dabei bedeutsam, denn dieser muss zum einen auf das Material, als auch im Durchmesser auf die jeweilige Bohrung abgestimmt sein. Für Alu-Verbundplatten und den beiden Bohrungen im Vierkantprofil, ist ein HSS-Bohrer mit einem Durchmesser von 8,5mm zu verwenden. Einzige Ausnahme bildet die eine Fixpunktbohrung, die bei jeder einzelnen Platte, die befestigt werden soll zur zwängungsfreien Montage erforderlich ist. Entweder wird hier eine spezielle Fixpunkthülse eingesetzt oder die Bohrung in der Platte mit einem Ø 5,5mm Bohrer gebohrt. Dies bezieht sich jedoch nur auf die Bohrung in der Platte. das Stahlprofil muss dennoch mit 8,5mm gebohrt werden. Sollen stattdessen Platten aus lichtgrauem HPL montiert werden, müssen die Platten, nicht jedoch die Vierkantrohre aus Stahl, mit einem anderen Bohrer gebohrt werden. Um eine bestmögliche Bohrlochqualität zu erzielen, raten wir dazu, einen speziellen Fassadenplattenbohrer aus Vollhartmetall zu verwenden. Auch bei HPL wird zwischen dem Festpunkt und den Gleitpunkten unterschieden. Für den Festpunkt sollte der Bohrer einen Durchmesser von 6,0mm aufweisen. Die Gleitpunkte werden hingegen mit einem 8,0mm Bohrer gebohrt.

Gewindeschrauben mit Hülse sind ein ideales Befestigungsmittel, wenn die Verschraubung von beiden Seiten möglichst flach erfolgen soll, ohne überstehendes Gewinde oder Hutmutter. Auch wenn der Name suggeriert, dass die Schrauben für Balkonverkleidungen und Balkonsichtschutz mit Lichtgrauen Platten verwendet werden, sind die Möglichkeiten lediglich durch die eigene Kreativität beschränkt. Die lichtgrauen Schrauben werden beispielsweise sehr gerne für den Eigen-Umbau von Transportern zu Wohnmobilen verwendet, um den Innenausbau mit leichten Dekorplatten an Profilen zu befestigen. Lichtgraue Paneele und Platten sind insbesondere in solchen Anwendungsbereichen sehr beliebt, denn Sie bewirken einen hellen, jedoch nicht zu grellen Innenraum, der einladend und wohnlich wirkt.

Allgemeine Daten des Balkonschrauben-Sets

• Material: Edelstahl A2
• Kopfform: Rund, flach
• Antrieb: Torx 20 (T20, ISR20)
• Ø Gewinde: M5
• Anzugsmoment: 2 - 4 Nm
• UV-Beständigkeit: Sehr Gut
• Korrosionsbeständigkeit: Sehr Gut
• Rostbeständigkeit: Sehr Gut
• Säurebeständigkeit: Gut

Technische Daten der Balkonschraube

• Farbe: RAL7035 (Lichtgrau)
• Länge Gewinde: 20 mm, 25 mm oder 30 mm
• Ø Schraubenkopf: 16 mm

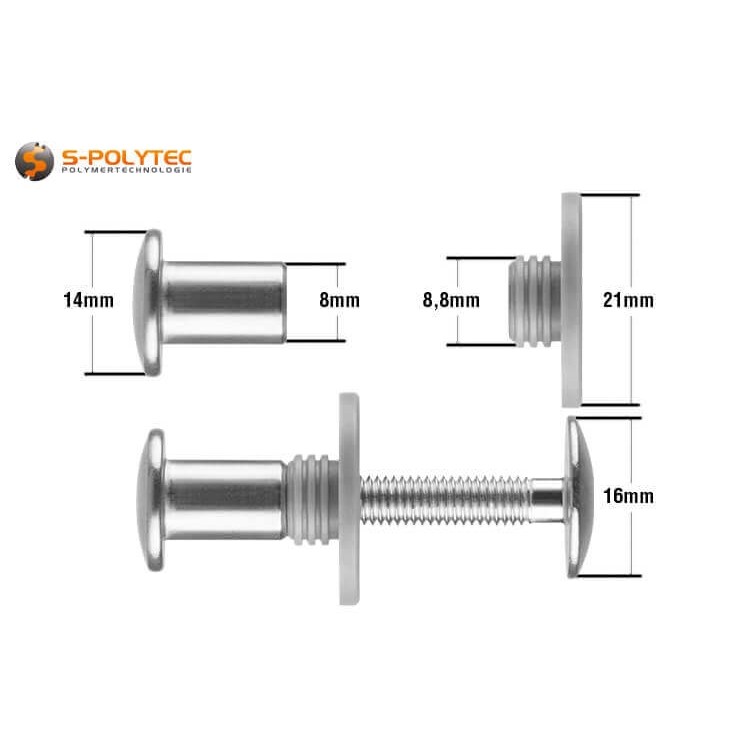

Technische Daten der Gewindehülse

• Farbe: RAL7035 (Lichtgrau) oder unlackiert
• Tiefe Innengewinde: ca. 12 mm
• Ø Hülsenkopf: 14 mm
• Ø Hülse: 8 mm
• Tiefe Hülse: 12mm
• Ø Bohrung 8,5 mm

Technische Daten der Distanzscheibe

• Farbe: Hellgrau
• Material: LLD-PE (linear low density polyethylene)
• Ø Außen 21,0 mm
• Ø Innen 5,5 mm
• Ø Lamellenklemmung 8,8 mm
• Stärke Distanzscheibe: 2,0 mm
• Stärke Lamellenklemmung: 5,0 mm
• Ø Bohrung 8,5 mm
