45° Befestigungswinkel für Konstruktionsprofile

45° Befestigungswinkel für Konstruktionsprofile

Massives Aluminium ✓ Auch zur Wandmontage ✓ Vielseitig einsetzbar ✓

Unsere 45° Befestigungswinkel aus massivem Aluminium in Silber sind in den drei Größen 20mm, 30mm und 40mm erhältlich und für diagonale Verbindungen von Konstruktionsprofilen gedacht. Die tatsächliche Breite fällt jedoch etwas geringer aus, um sicherzustellen, dass dieser auf der Oberfläche bei Profilen abgerundeten Ecken abschließt, ohne über die Rundung hinaus zu ragen. Die weiten Schenkel gewährleisten eine große Auflage und dienen zeitgleich der einfachen Montage am Profil. Die hochwertige Aluminium-Legierung vereint eine sehr hohe Steifigkeit mit einer sehr guten Korrosionsbeständigkeit, so dass sich die Profile auch bedenkenlos für alle Montagen im Außenbereich eignen.

Die massivem Winkelverbinder aus stranggepresstem Aluminium sind nicht nur kompatibel mit allen gängigen Konstruktionsprofilen, sondern eignen sich überdies auch zur Wandmontage, im Möbelbau, für die Errichtung von Metallkonstruktionen aus Aluminium oder Stahl und vieles mehr. Die große Auflageflächen zu beiden Seiten wird durch einen Zwischensteg verstärkt, was sich positiv auf die Belastbarkeit des Aluminiumwinkels auswirkt, so dass sich der 45° Winkel auch bei erhöhter Lasteinwirkung nicht verringert.

HINWEIS: Zur Montage von Konstruktionsprofilen in einem Winkel von 45 Grad mit Hilfe der Befestigungswinkel werden jeweils zwei Nutensteine mit Zylinderschrauben oder Hammerschrauben mit Mutter benötigt. Passend zu unseren Konstruktionsprofilen sind auch die Befestigungsmittel in unterschiedlichen Gewindegrößen in 6mm oder 8mm Nutenbreite zu günstigen Staffelpreisen erhältlich.

Eigenschaften unserer 45° Befestigungswinkel aus Aluminium

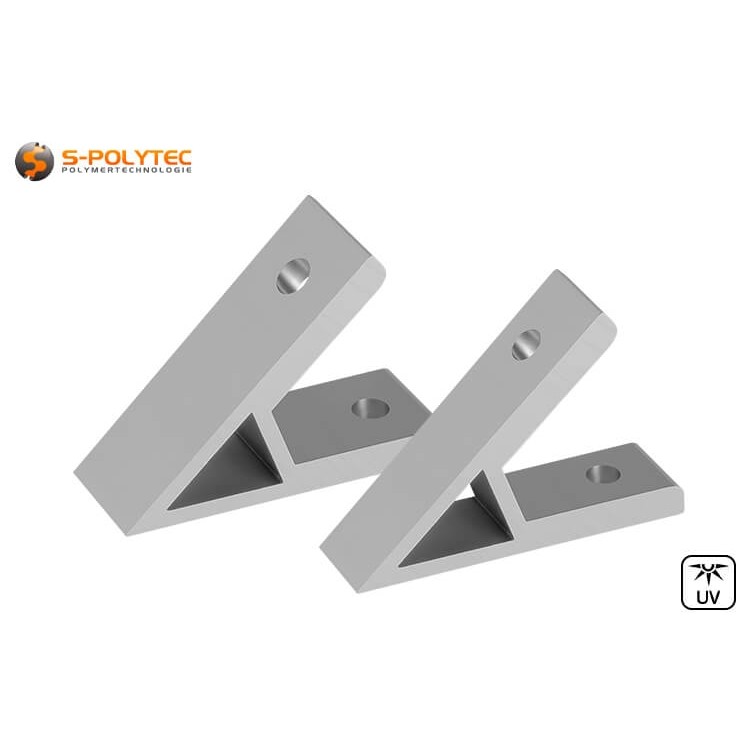

Unsere Winkelverbinder für Profilverbindungen im Winkel von 45 Grad sind in drei Größen für Konstruktionsprofile mit Profilbreiten in 20mm, 30mm und 40mm erhältlich. Diese bestehen aus massivem Aluminium, das sich durch ein geringes Gewicht, eine hohe Stabilität und eine ausgesprochen gute Korrosionsbeständigkeit auszeichnet. Je ein rundes Montageloch auf jeder Seite des Profilverbinders, dient zur sicheren und festen Montage am Profil. Dadurch, dass der Befestigungswinkel über glatte Montageflächen verfügt, die nicht durch Nutenstege beeinträchtigt wird, lässt sich der Winkel auch auf allen anderen glatten Oberflächen anbringen. Dier erhöht die Einsatzmöglichkeiten um ein Vielfaches. Von der direkten Wandmontage, als Winkelverbinder an Stahl und Holzkonstruktionen, oder für die Verschrauben an Dachschrägen, um nur ein paar Anregungen zu geben. Dadurch dass Aluminium ein rostfreies Leichtmetall ist, kann der Verbinder zudem gleichermaßen im Innenbereich als auch für alle erdenklichen Anwendungen im ungeschützten Außenbereich genutzt werden.

Der Winkelverbinder weist eine Materialstärke von 3mm im vorderen spitzen Winkel, sowie für die mittig angeordnete Zwischenverstärkung auf. Der äußere Bereich der auch die Lochbohrungen zur Montage enthält, unterliegt hingegen der Belastung, die auf die Konstruktion und den Verbinder wirkt und fällt mit 6mm Stärke gleich doppelt so dick aus. Dadurch wird eine enorme Stabilität des Winkels erreicht, sowie auch der gesamten Konstruktion ermöglicht.

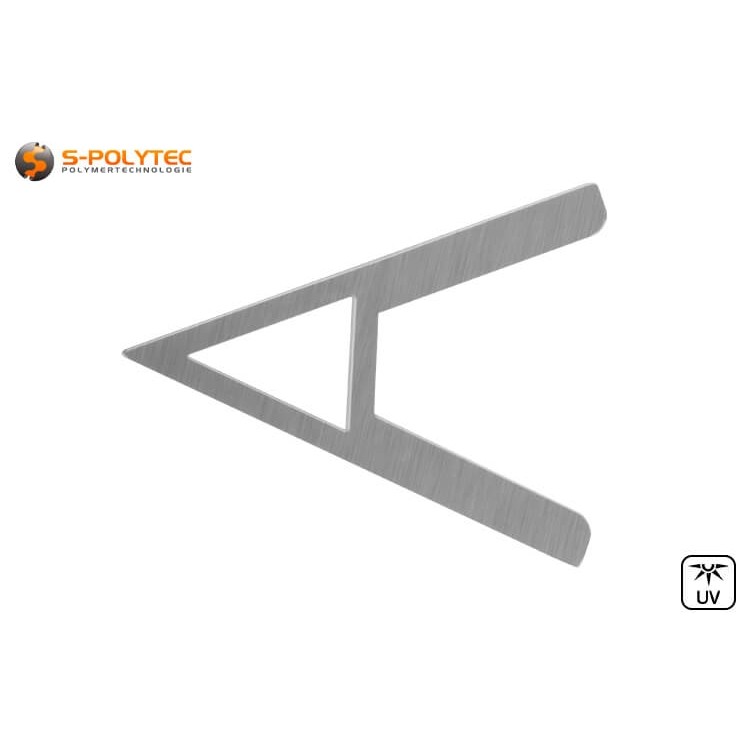

Die seitliche Ansicht der Befestigungswinkel ähnelt dem Großbuchstaben A und ist bei allen drei Ausführungen in Höhe und Länge identisch. Diese werden als langes Profil im Standpressverfahren hergestellt und anschließend in den entsprechenden Breiten zugeschnitten, so dass wir für jedes unserer Konstruktionsprofile die passende 45° Winkelbefestigung anbieten können. Auch wenn die Größe der Winkel mit 20mm, 30mm oder 40mm angegeben wird, fällt die tatsächliche Breite etwas geringer aus. Die Größenbezeichnung bezieht sich nämlich auf das Konstruktionsprofil, für die der Befestigungswinkel geeignet ist und nicht auf die Abmessungen des Aluminium-Winkels. Der Grund für die etwas reduzierte Breite ist auf die abgerundete Profilform zurückzuführen, und stellt sicher, dass das Profil bündig mit der ebenen Fläche eine I-Typ Systemprofils mit abgerundeten Ecken abschließt, zu denen auch unsere eigenen Konstruktionsprofile zählen.

Für die Montage der Winkel werden Schrauben mit einem flachen Schraubenkopf benötigt. Dabei kann es sich um Zylinderschrauben, Dübelschrauben mit Linsenkopf oder entsprechende Holzschrauben handeln. Von einer Befestigung der Befestigungswinkel mit Senkkopfschrauben raten wir ab, denn durch den Kegelförmigen Schraubenkopf wird keine flache Auflage von Schraube zum Winkel möglich, so dass die last nur auf einen sehr geringen Teil der Auflagefläche wirkt, wodurch sich die Belastbarkeit der Befestigung deutlich verringert.

Spezifische Daten der 45° Befestigungswinkel

• 45° Befestigungswinkel 20x20mm: Abmessungen (BxTxH): ca. 18mm x 60mm x 42mm, Ø Lochbohrung: 5,5mm, Gewicht: 21g
• 45° Befestigungswinkel 30x30mm: Abmessungen (BxTxH): ca. 22mm x 60mm x 42mm, Ø Lochbohrung: 6,5mm, Gewicht: 32g
• 45° Befestigungswinkel 40x40mm: Abmessungen (BxTxH): ca. 32mm x 60mm x 42mm, Ø Lochbohrung: 8,5mm, Gewicht: 45g

Montage und Anwendung von 45° Winkelverbindern

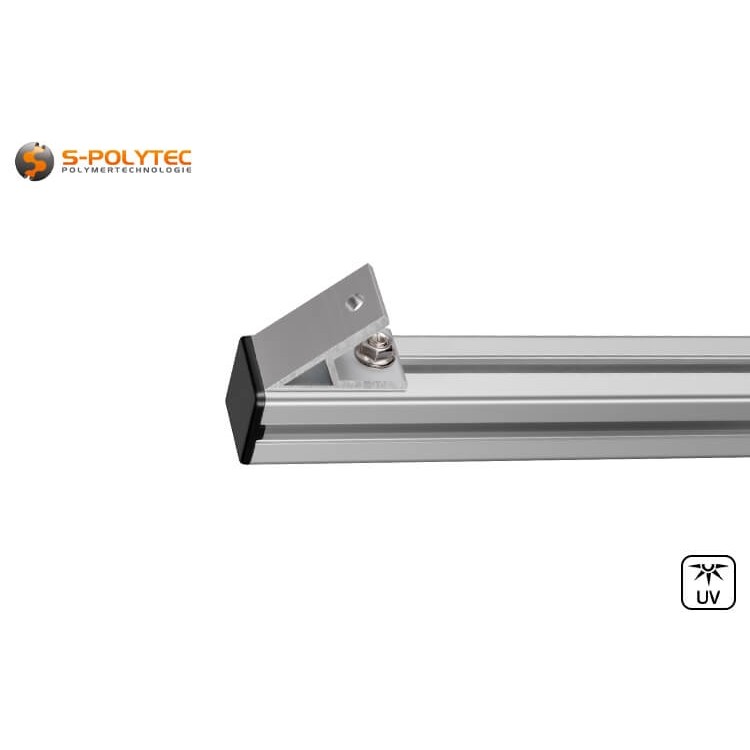

Die 45° Winkel werden bei der Montage an Konstruktionsprofilen mit Nutensteinen und Gewindeschrauben mit Zylinderkopf, oder mit Hammerschrauben und Flanschmutter befestigt. Am einfachsten gelingt dies, wenn das Montagematerial schon für die Montage vorbereitet wird, in dem die Zylinder- oder Hammerschraube durch den Befestigungswinkel hindurch, ein wenig in den Nutenstein respektive der Flanschmutter eingedreht wird und erst dann in die Nut des Profils eingesetzt und fest verschraubt wird. Zu beachten ist, dass bei der Nutzung einer Gewindeschraube eine Unterlegscheibe zwischen Schraubenkopf und Winkel empfehlenswert ist und darüber hinaus die Schraube von der Innenseite des Verbinders eingeführt werden muss. Bei Hammerschrauben muss das Gewinde von der äußeren Seite aus durchgesteckt werden. Bei der Nutzung einer Flanschmutter kann aufgrund der vergrößerten Auflagefläche des angesetzten Flanschs auf eine zusätzliche Unterlegscheibe verzichtet werden.

Sowohl Hammerschrauben als auch Nutensteine sind Befestigungsmittel die speziell für Konstruktionsprofile geeignet sind. Aufgrund der besonderen Konstruktion lassen sich diese zu jeder Zeit in die entsprechende Nut eines Konstruktionsprofils einsetzen und drehen beim Eindrehen der Schraube (oder dem Festdrehen der Mutter) um 90° mit, ehe diese innerhalb der Nut verkanten, so dass sich die Schraube problemlos weiter eindrehen lässt, ohne das Hammerschraube oder Nutenstein mitdrehen. Daher ist es bei der Wahl des Montagematerials wichtig, dass diese auf die Größe des Konstruktionsprofiles, vor allem in Bezug auf Nutttiefe und Nutbreite angepasst sind. Bei unseren Befestigungsmitteln werden diese Angaben immer in einer übersichtlichen Tabelle dargestellt. Detaillierte Informationen zur Nutausführung unserer Konstruktionsprofile können hingegen den technischen Daten am Ende der Produktbeschreibung entnommen werden.

HINWEIS: Im Gegensatz zu unseren 90° Befestigungswinkel, welche wir wahlweise in einfacher Ausführung oder als robuste Version mit seitlicher Verstärkung führen, verfügen die 45° Alu-Winkel nicht über Nutenstege auf der Montagefläche, so dass diese bei unzureichendem Anzugsmoment der Befestigungsmittel verdrehen können. Daher sollte bei den Schrauben und Nutensteinen darauf geachtet werden, dass diese fest genug verschraubt werden.

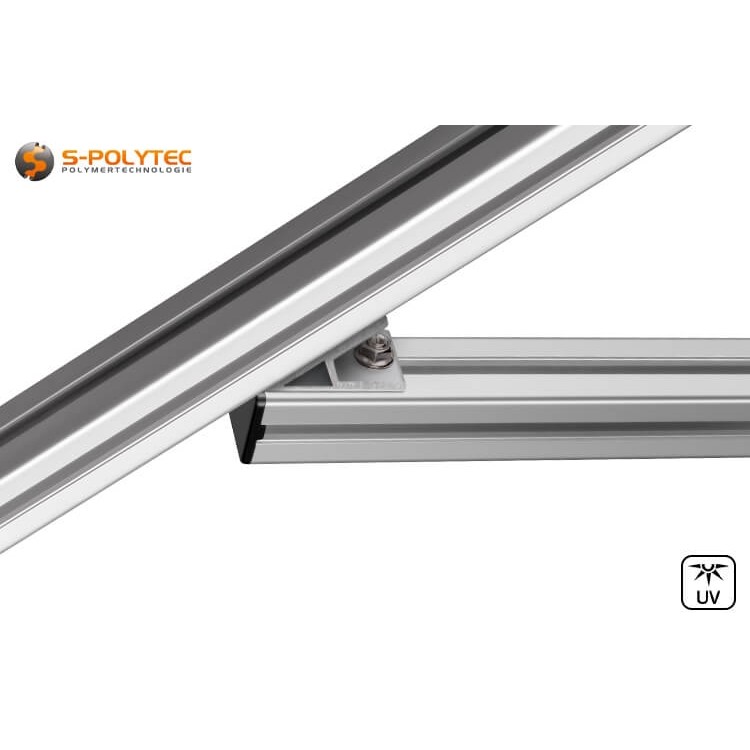

Ein 45° Winkel ist in Verbindung mit Konstruktionsprofilen ideal, um Gestelle für Maschinen mit hoher mechanischer Belastung durch diagonale Verstrebungen gegen Verwindungen zu verstärken. Weitere Einsatzmöglichkeiten sind Dachkonstruktionen bei Gewächshäusern oder Überdachungen von Unterständen mit Satteldach, ebenso wie die Unterkonstruktion von Photovoltaikanlagen auf Flachdächern oder Balkonkraftwerken, welche am Balkon oder der Fassade montiert werden sollen. Durch den Neigungswinkel wird die Effizienz der Solarmodule deutlich gesteigert. Unser Aluminium-Winkel ist zwar vorwiegend für die Konstruktion mit Systemprofilen gedacht, kann jedoch auch in unzähligen anderen Bereichen genutzt werden, bei dem eine Befestigung im 45° Winkel benötigt wird. Beim Bau einer Treppe oder einem Treppengeländer, aber auch zur Montage von leichten Regalen, Gardinenschienen oder Wandgarderoben an Dachschrägen, können die Alu-Winkel ebenfalls ausgesprochen hilfreich sein.

Anwendungsbeispiele für 45 Grad Befestigungswinkel

• Der 45° Winkel ist ideal für Diagonalverstrebungen zur Verstärkung von Maschinenkonstruktionen
• Die Winkel sind perfekt für Unterkonstruktionen von Photovoltaik-Anlagen auf Flachdächern geeignet
• Die Winkel können zum Bau von Treppen und Handläufen aus Alu, Stahl oder Massivholz genutzt werden
• Winkelverbinder eignen sich zur Wandmontage z.B. als Halter für Gardinenschienen an Dachschrägen
• Die Aluminiumwinkel sind ideal für Konstruktionen von Garten- und Gewächshäusern mit Satteldach

Technische Daten der Befestigungswinkel 45°

• Werkstoff: Aluminium
• Farbe: Silber
• Winkel: 45°
• Höhe: 42mm
• Breite: 18mm bis 32mm
• Montagelöcher: Rundloch
• Ø Lochbohrung: 5.5mm bis 8.5mm
• Gewicht: 21g - 45g
• UV-Beständigkeit: Sehr Gut
• Witterungsbeständigkeit: Sehr Gut
• Korrosionsbeständigkeit: Sehr Gut
