90° Befestigungswinkel für Konstruktionsprofile

90° Befestigungswinkel für Konstruktionsprofile

Rostfreier Alu-Druckguss ✓ Einfache Montage ✓ Verschiedene Größen ✓

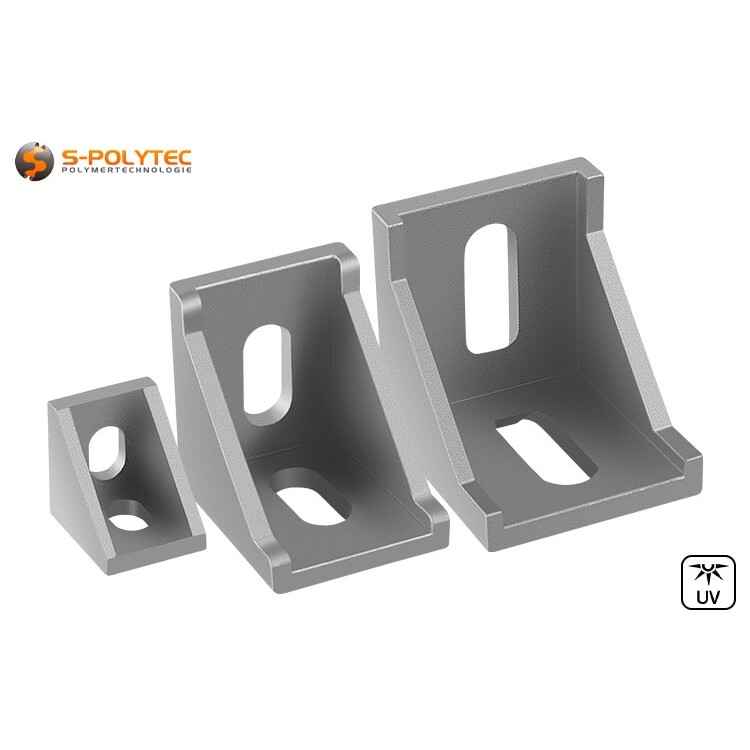

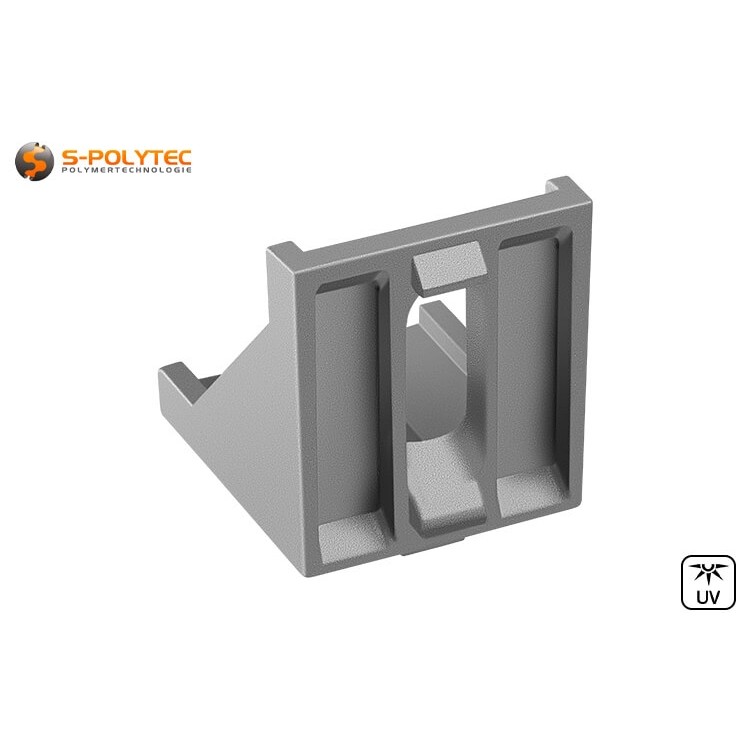

Unsere 90° Befestigungswinkel in Silber sind in drei unterschiedlichen Größen von 20mm bis 40mm erhältlich und dienen der Verbindung von Konstruktionsprofilen, die im rechten Winkel zueinander angeordnet werden sollen. Die Breite fällt tatsächliche etwas geringer aus, damit die Verbinder bündig mit den abgerundeten Ecken abschließt. Je zwei Nutenstege halte die Profilverbinder sicher in Position, ohne dass diese durch Lasteinwirkung verdrehen. Dank der Fertigung aus Aluminium im Druckgussverfahren, bieten die Verbinder nicht nur eine hervorragende Stabilität, sondern eignen sich aufgrund der sehr guten Korrosionsbeständigkeit gleichermaßen für Konstruktionen im Innenbereich, sowie für Anwendungen in Außenbereichen, die der Witterung ausgesetzt sind.

Die hochwertigen Winkelverbinder sind kompatibel mit allen Profilsystemen, die über mindestens eine offene Nut entlang des Profils verfügen. Dabei spielt es keine Rolle, ob es sich um I-Typ Profile mit abgerundeten Ecken wie den item®-Konstruktionsprofilen handelt, oder um die eckige Variante des B-Typs handelt, beispielsweise dem Bosch®-Systemprofilen. Einzig die Wahl des Montagematerials muss an die bestehende Nut angepasst werden.

HINWEIS: Zur Montage des Befestigungswinkels an Konstruktionsprofilen werden jeweils zwei Nutensteine mit Zylinderschrauben oder Hammerschrauben mit Mutter benötigt. Diese sind in unterschiedlichen Ausführungen für Konstruktionsprofile mit 6mm oder 8mm Nutenbreite erhältlich und können bei Bedarf in beliebiger Menge mitbestellt werden.

Eigenschaften unserer 90° Befestigungswinkel aus Alu-Druckguss

Unsere Winkelverbinder für Profilverbindungen im rechten Winkel sind in drei Größen für Profil in 20mm, 30mm und 40mm Breite erhältlich. Auch wenn üblicherweise von 20mm Befestigungswinkeln die Rede ist, fallen diese in der Breite mit 18mm etwas schmaler aus, um sicherzustellen, dass die Kante bei abgerundeten Profilen nicht übersteht und bündig mit der ebenen Fläche des Konstruktionsprofils abschließt. Das gleiche gilt für die größeren Varianten unsere Winkelverbinder. Die beiden Montageseiten sind jeweils mit zwei Nutenstegen versehen, um eine stabile und verdreh sichere Verschraubung der Profile zu gewährleisten, die selbst mechanischen Belastungen standhält. Für Konstruktionen, die hohen Lasten durch Gewicht oder Bewegung unterliegen, empfehlen wir jedoch den Einsatz der größeren Befestigungswinkel mit Verstärkung für besonders stabile Winkelverbindungen. Unsere 90° Winkel werden aus Aludruckguss hergestellt, welches ein geringes Gewicht mit einer sehr guten Stabilität vereint. Aluminium-Druckguss bietet eine ausgezeichnete Festigkeit und Steifigkeit, was diese Bauteile ideal für strukturelle Anwendungen macht. Nicht umsonst wird Aluminium im Druckguss Aludruckguss für eine Vielzahl von Anwendungen in verschiedenen Branchen eingesetzt, darunter Automobilindustrie, Luft- und Raumfahrt, Elektronik und Maschinenbau. Die sehr gute Korrosionsbeständigkeit, damit einhergehend auch die Verwendbarkeit im Außenbereich, ist ein weiterer sehr wichtiger Aspekt, vor allem, wenn die Konstruktionen beispielsweise für Überdachungen, Terrassenmöbel, Lagersysteme oder für Anhängerausbauten eingesetzt werden sollen.

Die Montage erfolgt mit Schrauben und Nutensteinen. Dazu verfügen die Winkelverbinder auf beiden Seiten über Langlöcher, dessen Größe von der Größe des Verbinders abhängt. Durch die verlängerte Lochbohrung ist eine einfachere, präzise Montage der Konstruktionsprofile möglich. Für die kleine Version des Befestigungswinkels empfehlen wir Zylinderschrauben mit M4 Gewinde und dazu passenden Nutensteinen. Für die beiden größeren Varianten sind Schrauben mit einem Gewindedurchmesser von 6mm perfekt geeignet. Beim Großen Winkel können auch 8mm Schrauben benutzt werden, dies setzt allerdings auch Nutensteine mit 8mm Innengewinde voraus, welche wir nur in der Version mit Federkugel führen, welche hingegen von einer Seite in das Nutenprofil eingeschoben werden muss und nicht an beliebiger Stelle durch die offene Nut ins Profil eingesetzt werden kann.

HINWEIS: Für die Montage sind Senkkopfschrauben ungeeignet, da diese nicht vollflächig aufliegen und somit keine ausreichende Lastverteilung der Schraubverbindung gewährleistet werden kann.

Spezifische Daten der 90° Befestigungswinkel

• 90° Befestigungswinkel 20x20mm: Abmessungen (BxTxH): ca. 18mm x 20mm x 20mm, Ø Lochbohrung: 6,25 x 9,25mm, Gewicht: 7g
• 90° Befestigungswinkel 30x30mm: Abmessungen (BxTxH): ca. 27mm x 35mm x 35mm, Ø Lochbohrung: 7,25 x 16,50mm, Gewicht: 20g
• 90° Befestigungswinkel 40x40mm: Abmessungen (BxTxH): ca. 35mm x 40mm x 40mm, Ø Lochbohrung: 9,00 x 21,50mm, Gewicht: 22g

Montage und Anwendung von Winkelverbindern

Die üblichste Art der Montage von Profilen mit 90° Winkelverbindern erfolgt mit Nutensteinen und Zylinderschrauben und setzt einen passenden Inbus®-Schlüssel voraus. Zuerst wird der Nutenstein mit der Schraube in das Profil eingesetzt und um 90 Grad verdreht, damit dieser in der Profilnut verkantet. Dann entfernt man die Schraube aus dem Nutenstein, steckt die Unterlegscheibe auf und führt diese durch das Langloch des Winkelverbinders und dreht diese in das Gewinde des Nutensteins. Es ist ratsam, die Schraube noch nicht komplett festzudrehen, um das Positionieren des zweiten Profils zu vereinfachen. Auch hier muss ein Nutenstein ins Profil geführt und eine zweite Schraube durch den Verbinder in den Nutenstein eingedreht werden. Damit der Nutestein nicht verrutscht, kann ein Nutenstein mit Federkugel verwendet werden. Alternativ kann der Nutestein am Befestigungswinkel auch schon etwas vormontiert werden. Das erleichtert das Einsetzen in die Nut und ist vor allem bei vertikalen Montagen mit Nutensteinen viel einfacher.

Die Befestigungswinkel sind ideal für stabile und belastbare Konstruktionen und haben im Gegensatz zu den Innenliegenden Eckverbindern den Vorteil, dass diese jederzeit am Konstruktionsprofil angebracht oder wieder entfernt werden können. Dies ist vor allem bei der Erweiterung bestehender Konstruktionen ein positiver Aspekt, wenn die Außenseite des betroffenen Profils nicht mehr frei zugänglich ist und ein Innenverbinder somit nicht mehr in die Nut eingeführt werden kann.

HINWEIS: Die Befestigungswinkel sind auf den beiden Montageflächen mit je zwei Nutenstegen ausgestattet, um eine verdrehsichere Montage der Profile sicherzustellen. Dies hat zur Folge, dass die Verbinder nur mit der Nut montiert, und nicht auf die Profile verdreht oder gar an der Wand angebracht werden können. Für solche Anwendungsbereiche führen wir Profilverbinder in einseitig halbrunder Ausführung ohne Nutenstege.

Die kompakten Profilverbinder sind ausgezeichnet, um Regalsysteme aus Konstruktionsprofilen um einen Zwischenboden zu erweitern. Dabei kann es sich um ein Haushaltsregal, aber auch um eine Konstruktion für einen offenen Kleiderschrank im Ankleidezimmer handeln, bei dem die Zwischenböden aus ansprechenden HPL Platten bestehen. Darüber hinaus dienen die Winkel auch der schnellen Montage von zusätzlichen Verstrebungen einer Konstruktion, um beispielsweise die Stabilität einer Maschinenkonstruktion mit höherer mechanischer Belastung zu erhöhen. Es müssen jedoch nicht zwangsläufig zwei baugleiche Profile miteinander verbunden werden. Es ist sogar möglich, die Verbinder für eine Montage von Objekten an einem Konstruktionsprofil einzusetzen, allerdings sollte hierbei beachtet werden, dass die Nutenstege eventuell stören.

Anwendungsbeispiele für unsere Flanschmutter

• Für Zwischenstreben und Verstärkungen bestehender Konstruktionen sind Befestigungswinkel ideal
• Die Winkel sind perfekt um Regalsysteme aus Konstruktionsprofilen um Zwischenböden zu ergänzen
• Um Konstruktionsprofile unterschiedlicher Größe zu kombinieren sind Winkelverbinder die beste Wahl
• Winkelverbinder können auch als Ösen für Haken an Garderoben aus Profilen zweckentfremdet werden
• Mit den Winkeln sind auch Befestigungen von Holzpfosten an Konstruktionsprofilen realisierbar

Technische Daten der Befestigungswinkel 90°

• Werkstoff: Aluminiumdruckguss
• Farbe: Silber
• Winkel: 90°
• Höhe: 20mm bis 40mm
• Breite: 18mm bis 35mm
• Montagelöcher: Langloch
• Ø Lochbohrung: 6.25 x 9.25mm bis 9.00 x 21.50mm
• Gewicht: 7g - 22g
• UV-Beständigkeit: Sehr Gut
• Witterungsbeständigkeit: Sehr Gut
• Korrosionsbeständigkeit: Sehr Gut
