Beton-Fundament ohne Entwässerung

Beton-Fundament für Stützpfosten ohne Entwässerung

Inkl. Gewindehülsen ✓ Massiver beton ✓ Ideal für unsere Terrassendächer ✓

Unsere Betonsockel zur vereinfachten Montage unserer Terrassenüberdachungen ist die beste Option zur verzögerungsfreien und sicheren Montage. Das Fundament aus Massiv-Beton ist in Größe und Gewicht perfekt auf die Belastung abgestimmt, welche durch ein Terrassendach auf die Stützpfosten einwirkt und gewährleistet auch bei Schneefall eine ausreichende Tragfähigkeit und einen sicheren Stand. Die integrierten M8 Gewindehülsen, welche in den Beton eingegossen sind, stimmen in Position und Größe exakt mit den Befestigungspunkten der Fußplatten der Stützpfosten unserer Terrassendächer mit Polycarbonat oder ESG-Glaseindeckung überein und erlauben dank der mitgelieferten Schrauben und Unterlegscheiben eine reibungslose Befestigung.

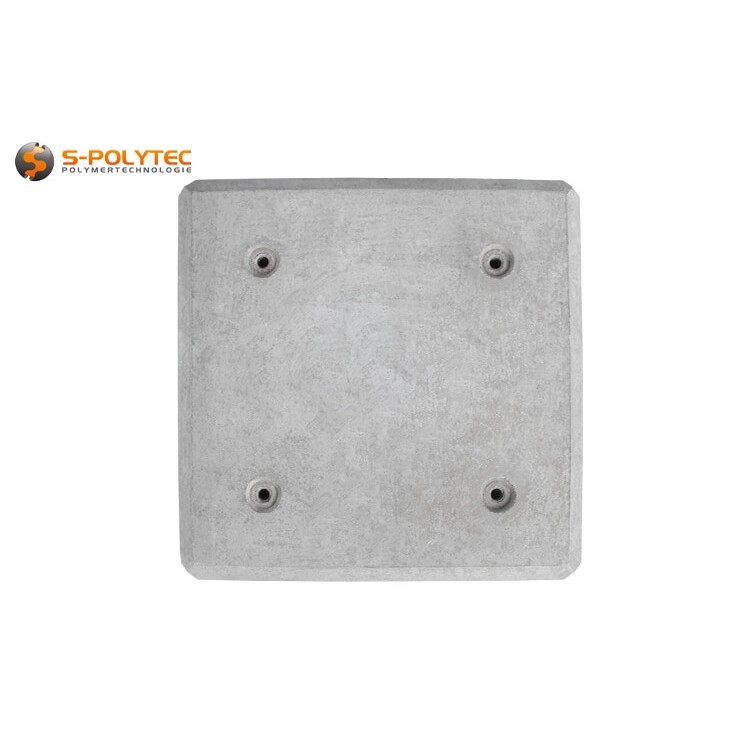

Im Gegensatz zum Betonsockel mit integrierter Entwässerung, ist beim einfachen Betonfuß kein PVC-Rohr zum Ablauf eingegossen. Aus diesem Grund eignet sich der einfache Standfuß für alle Stützen, in denen kein Fallrohr zur Entwässerung installiert werden soll oder konstruktionsbedingt nicht möglich ist. Alternativ kann der Ablauf mit einer Lochsäge in den Pfosten gesägt werden. Bei unseren Überdachungen ist ein Lochdurchmesser von 60mm erforderlich.

HINWEIS: Der Betonsockel weist aufgrund der massiven Konstruktion ein hohes Eigengewicht für eine optimale Standsicherheit der Stützpfosten auf. Dieses liegt mit ca. 30kg jedoch über dem Maximalgewicht für den Paketversand, weshalb unsere Fertigfundamente ausschließlich per Speditionsversand ausgeliefert werden können.

Eigenschaften vom Fertig-Betonfuß für Terrassendächer

Unsere Betonsockel als Fertigfundamente für unsere Terrassenüberdachungen werden aus massivem Beton in Form gegossen und sind in Größe, Gewicht und Tragfähigkeit optimal auf unsere Terrassendächer abgestimmt, und gewährleisten auch bei zusätzlicher Belastung durch Schnee einen sicheren Stand. Als wesentlicher Aspekt, der für unsere fertigen Betonsockel spricht, ist die erhebliche Zeitersparnis, denn im Gegensatz zu einem selbst gegossenen Fundament, kann die Montage der Stützpfosten unmittelbar nach dem Platzieren der Sockel erfolgen, denn diese sind sofort belastbar. Wird ein selbst gegossenes Betonfundament zu früh belastet, kann dieses unter dem hohen Gewicht nachgeben und brechen. Das Gleiche gilt für Betonmischungen, bei denen das Mischungsverhältnis nicht korrekt eingehalten oder dessen Komponenten nicht ausreichend gemischt wurden, so dass der Beton unter Last einreißt, bröckelt oder gar bricht. Diesen Risiken kann mit einem fertigen Betonsockel entgegen gewirkt werden.

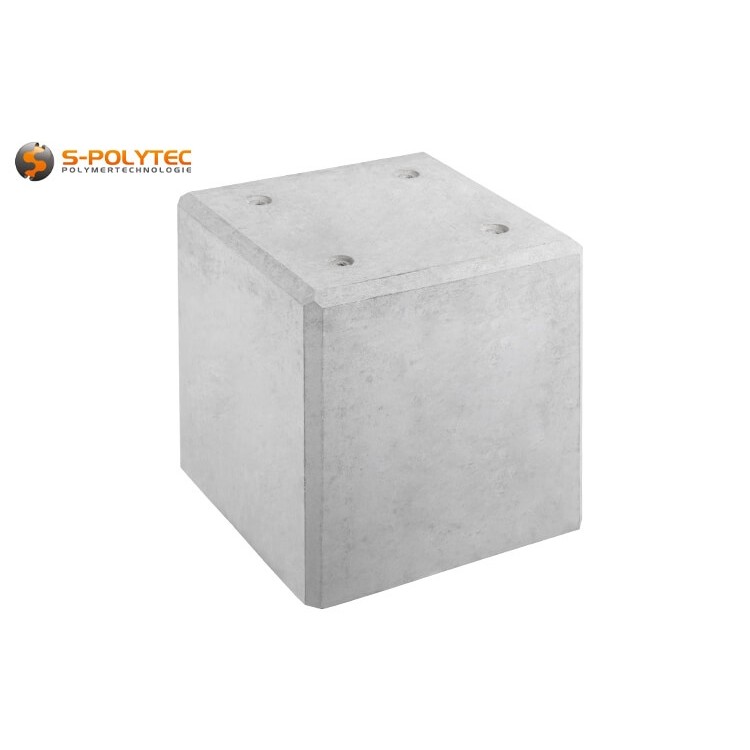

Die Abmessungen des Betonsockels betragen ca. 25cm für Länge und Breite sowie 28cm für die Höhe. Die obere Fläche fällt mit 23cm x 23cm jedoch geringfügig kleiner aus. Damit bringt der massive Betonblock rund 30kg auf die Waage, was selbst zum Zeitpunkt der Montage und Positionierung der Stützpfosten, bei dem der Sockel noch nicht eingegraben ist, eine sehr gute Standfestigkeit und Kippstabilität zur Folge hat. Die Grundfläche von 25cm x 25cm ist ausreichend hoch um selbst unter Last nicht ins Erdreich einzusinken und bewirkt eine gute Lastverteilung und Verdichtung des darunterliegenden Bodens. Ist der Grund aufgrund seiner natürlichen Beschaffenheit zu nachgiebig oder instabil, ist eine zusätzliche Gehwegplatte zu Vergrößerung der Auflagefläche ratsam.

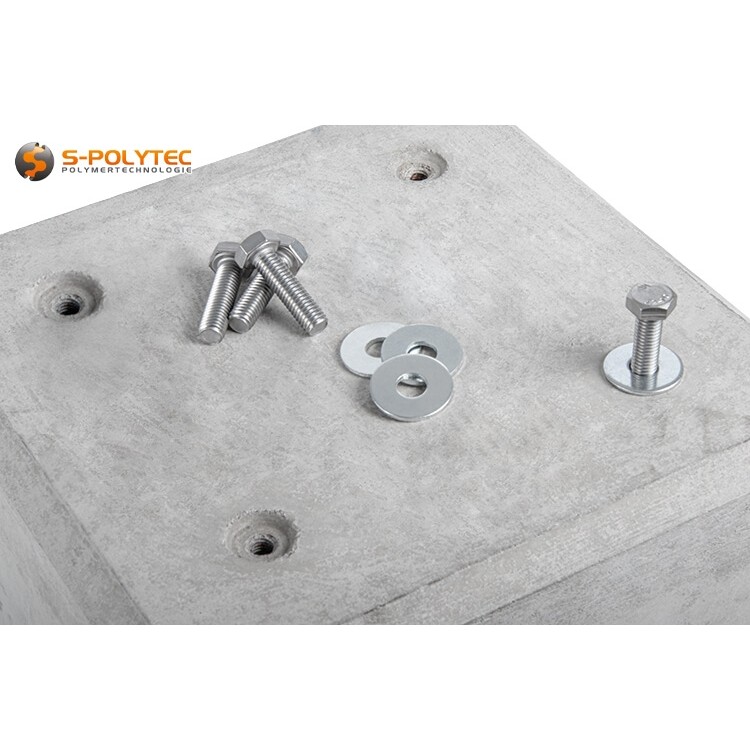

Um die Montage des Terrassendachs erheblich zu vereinfachen, sind auf der Oberseite vier Gewindehülsen mit einem Innengewinde der Größe M8, sowie eine Gewindetiefe von ca. 30mm in den Beton eingelassen. Die Position mit einem Lochabstand von 130mm zu jeder Seite ist dabei eigens auf die Fußplatten unserer Terrassenüberdachungen abgestimmt. Die passenden Gewindeschrauben und Unterlegscheiben zum Verschrauben der Fußplatte mit dem Betonsockel sind im Lieferumfang enthalten.

Handhabung des Betonsockels aus Massivbeton

Mit einem Fertig-Betonfuß entfallen die Wartezeiten für die Aushärtung eines gegossenen Beton-Fundaments. Das spart Zeit und es kann sofort mit der Montage der Stützpfosten für die Terrassenüberdachung begonnen werden. In den meisten Fällen ist es gewünscht, den Sockel vollständig im Erdreich einzulassen, um einen durchgehenden Bodenbelag der Terrasse zu gewährleisten. Dazu ist ein Loch in der Größe von ca. 50cm für Breite und Länge, sowie eine Tiefe von ungefähr 35cm nötig. Beachten Sie auch die Stärke des eventuell bereits vorhandenen Bodenbelags. Der großzügige Aushub ist notwendig, um bei der finalen Ausrichtung der jeweiligen Stützpfosten mit einer Wasserwaage ausreichend Spielraum sicherzustellen. Bevor der Sockel in das gegrabene Loch eingelassen wird, sollte gelockerter Boden mit geeigneten Werkzeugen verdichtet und geebnet werden. Andernfalls besteht das Risiko, dass der Sockel mit der Zeit absackt oder in Schieflage gerät.

TIPP: Eine Gehwegplatte mit einer Größe von 40x40cm oder 50x50cm kann die Auflagefläche des Betonsockels erhöhen. Dies ist vor allem dann zu empfehlen, wenn das Erdreich nicht stark genug verdichtet werden kann, oder aufgrund der Bodenbeschaffenheiten keine ausreichende Festigkeit gewährleistet werden kann. Vor allem bei sandigem, lockerem Erdreich wird der Einsatz einer Gehwegplatte empfohlen, um ein Einsinken des Sockels zu vermeiden. Zu beachten ist, dass der Aushub in der Tiefe um die Stärke der Platte angepasst werden muss, damit der Sockel vollständig vergraben werden kann.

Die Größe der Terrassenüberdachung und Art der Eindeckung definiert die Anzahl, sowie die Position der Stützpfosten. Die Abstände zwischen den einzelnen Pfeilern, ebenso wie der exakte Abstand von der Wand, an der diese montiert werden soll, kann der Montageanleitung entnommen werden. Diese ist in mehreren Sprachen zum Download der jeweiligen Überdachungen erhältlich und enthält detaillierte, bebilderte Angaben zur Montage und Positionierung der Stützpfosten und der damit verbundenen Erdarbeiten um die Betonsockel im Erdreich einzulassen. Die Oberseite der Sockel lässt sich sehr einfach erkennen, denn diese verfügt über vier Gewindehülsen, welche die Montage der Stützpfosten unserer Terrassendächer erheblich vereinfachen. Dank des Innengewindes in der Größe M8x30mm und den mitgelieferten Schrauben, kann die Fußplatte, welche mit dem Profilständer aus Aluminium verschraubt wird, sehr einfach und zügig verschraubt werden. Wir empfehlen jedoch, die Schrauben noch nicht bis zum Erreichen der Endfestigkeit anzuziehen, denn im letzten Arbeitsschritt der Montage des Terrassendachs erfolgt noch die endgültige Ausrichtung der Pfosten mit einer Wasserwaage.

HINWEIS: Es ist durchaus ratsam, den Sockel nicht direkt nach der Montage der Stützpfosten mit Erde zu bedecken, denn im letzten Schritt der Montage unserer Terrassenüberdachungen ist eine finale Ausrichtung aller Pfosten mit einer Wasserwaage erforderlich. Dieser Schritt ist jedoch nicht mehr problemlos möglich, wenn die Betonsockel und die Verschraubungen der Fußplatte eingegraben sind.

Vorteile des Betonsockels

• Der Betonsockel erlaubt eine Montage des Terrassendachs ohne Aushärtezeiten fürs Fundament
• Die Tragfähigkeit des Betonsockels ist optimal auf unsere Terrassenüberdachung abgestimmt
• Der Sockel eignet sich für alle Stützpfosten bei denen keine Entwässerung vorgesehen ist
• Die integrierten Gewindehülsen erlauben eine einfache Montage der Fußplatte der Pfosten
• Die Verwendung des Sockels ist nicht nur auf die Montage unserer Überdachungen beschränkt

Der Betonfuß für unsere Überdachungen muss nicht ausschließlich zur Montage unserer eigenen Terrassenüberdachungen eingesetzt werden. Mögliche Anwendungsbereiche sind beispielsweise die Beschwerung und Abspannung von großen Zelten und Pavillons oder freistehenden Werbetafeln und Bannern. Darüber hinaus kann der Sockel auch durchaus für Terrassendächer, Carports und Pergolen anderer Marken und Hersteller verwendet werden. Ob die Positionen der Gewindehülsen dabei übereinstimmen, ist zu prüfen. Selbst wenn das nicht der Fall ist, stellt das kein Hindernis dar, denn mit einem geeigneten Hammerbohrer können durchaus Löcher für Schlaganker oder Dübelbefestigungen in den Beton vorgenommen werden.

Technische Daten des Betonfundaments

• Werkstoff: Beton
• Oberfläche: Glatt
• Farbe: Betongrau
• Höhe: 28cm
• Unterkante (B x T): 25cm x 25cm
• Oberkante (B x T): 23cm x 23cm
• Bohrungen: Ja (mit Gewindehülse)
• Abstand Bohrungen: 130mm
• Ø Bohrungen: M8 Innengewinde
• Schrauben: M8x30 (4 x enthalten)
• Entwässerung: Nein
• Gesamtgewicht: ca. 30kg
