Distanzscheibe für Gewindehülsen

Distanzscheibe für Balkonschrauben mit Gewindehülse

Ideal für Vierkantrohre ✓ Sichere Schraubenführung ✓ Ab 1 Stück ✓

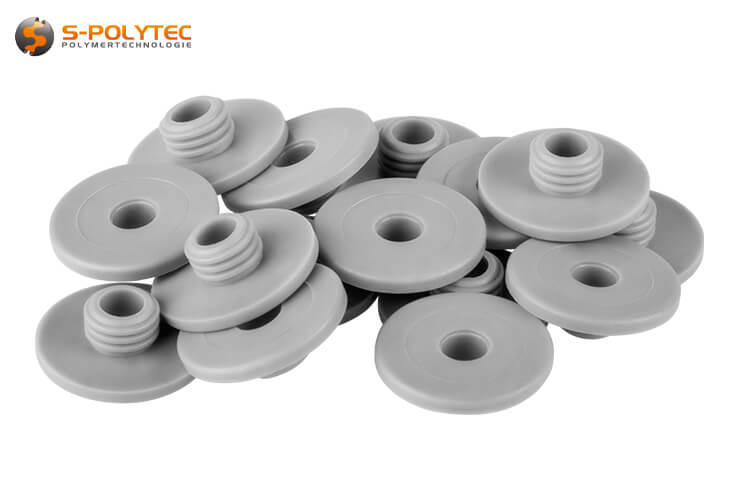

Die Distanzscheiben aus grauem Polyethylen (LLD-PE) werden für Befestigungen von Balkonumrandungen und Treppengeländern an Vierkantrohren mit Balkonschrauben mit Gewindehülsen benötigt. Dabei dienen diese unscheinbaren Kunststoffscheiben zum einen dem Zweck der Dämpfung von Vibrationen und Stößen. Zum Anderen zeichnet sich Polyethylen durch sehr gute Gleiteigenschaften aus, so dass sich dies auch positiv auf die Ausdehnungsfähigkeit von Verkleidungsplatten wie HPL oder Alu-Dibond® auswirkt, bei denen einen zwängungsfreie Montage eine wichtige Voraussetzung ist.

HINWEIS: Die Distanzscheiben sind bei Balkonschrauben-Sets mit Gewindehülse immer enthalten. Für Balkonschrauben die mit einer Hutmutter befestigt werden, kommen in der Regel unsere selbstklebenden Polyscheiben zum Einsatz.

Wir bieten die Balkonschrauben mit M5-Gewinde in unzähligen Ausführungen. Dabei unterscheiden sich die einzelnen Schrauben sowohl in der Länge, als auch in der Farbe des lackierten Schraubenkopfs. Bei den Gewindehülsen, welche sich vorwiegend für die Montage von Verkleidungsplatten an Vierkantrohren eignen, sind ebenfalls unterschiedliche Farbausführungen erhältlich. Sowohl Schrauben als auch Gewindehülsen weisen alle ein Gewinde der Größe M5 auf, so dass diese nach belieben miteinander kombiniert werden können. Unabhängig von der Zusammenstellung der Farben und Schraubenlänge, wird bei Gewindehülsen immer eine Distanzscheibe benötigt, die wir im Shop separat in beliebiger Menge zu günstigen Staffelpreisen verkaufen.

Eigenschaften der Distanzscheibe aus LLD-PE

Die Distanzhülse wird aus einem linearen Polyethylen-Kunststoff mit niedriger Dichte gefertigt. LLD-PE zeichnet sich durch eine enorme Langlebigkeit aus und ist äußerst flexibel. Darüber hinaus weist dieser Kunststoff gute Stoß- und Gleiteigenschaften auf. Damit sind die Distanzhülsen perfekt geeignet für einen verschleißfreien, langfristigen Einsatz, der zu einem verringerten Wartungsaufwand der Befestigungsmittel von Balkonverkleidungen an Vierkantrohren beiträgt.

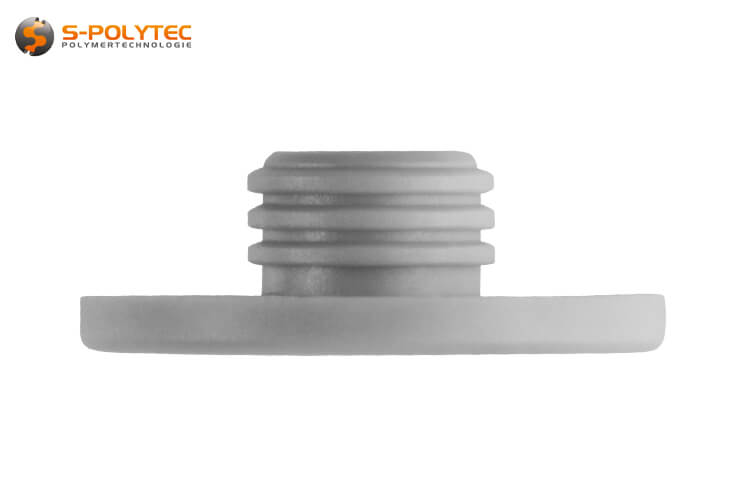

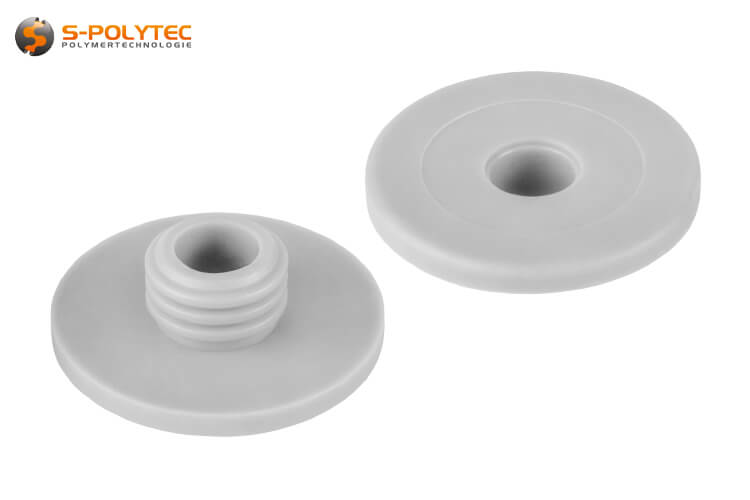

Mit einem äußeren Durchmesser von 21mm verfügt die Distanzscheibe über eine großzügige Auflagefläche, die Stöße und Vibrationen hervorragend abdämpft. Der Innendurchmesser beträgt 5,5mm und eignet sich daher für Gewindeschrauben in der Größe M5. Eine Besonderheit im Gegensatz zu herkömmlichen Distanzringen als Gleitunterlage und Vibrationsdämpfung, ist die 5mm tiefe und 8,8mm im Durchmesser große Lamellenklemmung, welche in die Bohrung eines Vierkantprofils eingesetzt wird. Diese bewirkt nicht nur eine optimale Führung der Schraube, sondern schützt das Gewinde auch vor direkten Kontakt zum scharfen Bohrlochrand, so dass auch auf langfristige Sicht keine Beschädigungen durch Plattenbewegungen am Befestigungsmittel zu befürchten sind.

Verwendung von Distanzscheiben bei Vierkantrohren

Die Distanzscheibe bildet das Gegenstück zu einer Gewindehülse bei Plattenbefestigungen mit Balkonschrauben an Vierkantrohren aus Stahl. Dabei wird die Kunststoffscheibe zwischen dem Vierkantrohr und der Verkleidungsplatte eingesetzt. Hierfür muss das Vierkantrohr mit einem HSS-Bohrer mit einem Nenndurchmesser von 8,5mm gebohrt und die Distanzscheibe mit der Lamellenklemmung voran in die Bohrung eingesteckt werden. Auf der gegenüberliegenden Seite des Stahlrohrs wird die Gewindehülse eingesetzt, dessen Innengewinde die Balkonschraube aufnimmt. Für die Bohrung auf der Außenseite, in der die Gewindehülse eingesetzt wird, ist ebenfalls ein Bohrer mit 8,5mm Durchmesser zu verwenden. Die Distanzscheibe bewirkt nicht nur eine gute Dämpfung von Vibrationen und Stößen, sondern trägt auch zu einer optimalen Führung der Gewindeschraube bei, welche die Verschraubung vor allem bei Konstruktionsprofilen mit größerer Tiefe deutlich erleichtert. Zu beachten ist, dass ein Vierkantprofil mindestens ein Außenmaß von 17mm betragen muss. Diese Mindesttiefe ergibt sich aus 12mm Schaftlänge der Gewindehülse zu der die 5mm Stärke der Lallenklemmung aufaddiert werden muss.

Technische Daten der Distanzscheibe für M5 Gewindehülsen

• Farbe: Hellgrau
• Material: LLDPE (linear low density polyethylene)
• Ø Außen: 21,0 mm
• Ø Innen: 5,5 mm
• Ø Lamellenklemmung: 8,8 mm
• Stärke Distanzscheibe: 2,0 mm
• Stärke Lamellenklemmung: 5,0 mm
• Stärke Gesamt: 7,0 mm
• Ø Bohrung: 8,5 mm
