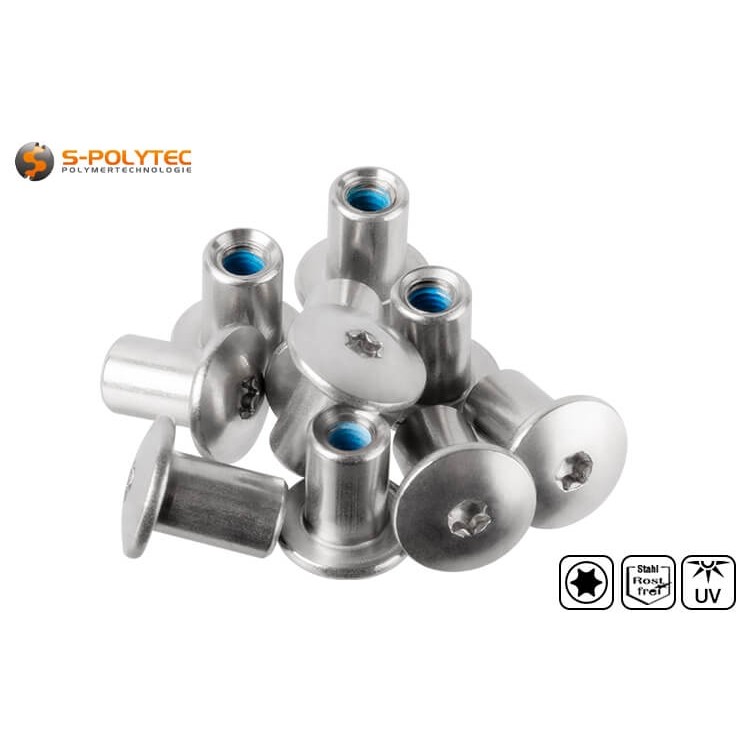

Die Gewindehülse in unlackierter Ausführung besteht aus rostfreiem Edelstahl und verfügt über eine zuverlässige Schraubensicherung aus 2K-Gewindekleber. Das Innengewinde der Hülse eignet sich zur Aufnahme aller Gewindeschrauben in der Größe M5.
✓ Korrosionsbeständiger A2 Stahl
✓ Edelstahlblanke Ausführung
✓ Für Schrauben mit M5 Gewinde
✓ Ideal für unsere Balkonschrauben
✓ Ø 14mm Kopfdurchmesser
✓ Keine Mindestmenge
Die Edelstahl Gewindehülsen mit blankem Schraubenkopf sind für alle unsere Balkonschrauben mit M5 Gewinde geeignet.
Der Artikel ist auf Lager
Wird innerhalb von 2 - 3 Werktagen versendet
Alle Preisangaben inkl. 19% MwSt.
Alle Preisangaben inkl. 19% MwSt.
Die Gewindehülse wird aus hochwertigem A2 Stahl hergestellt. Dabei handelt es sich um eine äußerst korrosionsbeständige Edelstahl-Legierung, die sich perfekt für alle Anwendungsgebiete im Innen- wie Außenbereich eignet. Der Kopfdurchmesser beträgt 14mm und ist mit 2mm recht flach, was eine nahezu ebenmäßige Montage von Platten an entsprechenden Unterkonstruktionen erlaubt. Die Hülse hingegen hat einen Durchmesser von 8mm und eine Tiefe von 12mm. Dies bedingt eine Platten, oder Profilstärke von 12mm oder mehr, damit die Hülse vollständig in die Bohrung eingesetzt werden kann. Das Innengewinde der Hülse in der Größe M5 eignet sich für handelsübliche Gewindeschrauben mit einem M5 Außengewinde. Damit die Schraubverbindung zuverlässig hält und sich nicht durch Stöße oder Vibrationen lockern kann, setzen wir bei unseren unlackierten Gewindehülsen, auf einen Zwei-Komponenten-Klebstoff zur Schraubensicherung, welcher auf das Innengewinde der Hülse aufgetragen wurde.
HINWEIS: Die Gewindehülse aus Edelstahl mit einem M5 Innengewinde lässt sich auf alle Gewindeschrauben, ungeachtet der Länge, Farbe oder Kopfform aufschrauben, sofern der Gewindedurchmesser ebenfalls der Größe M5 entspricht.

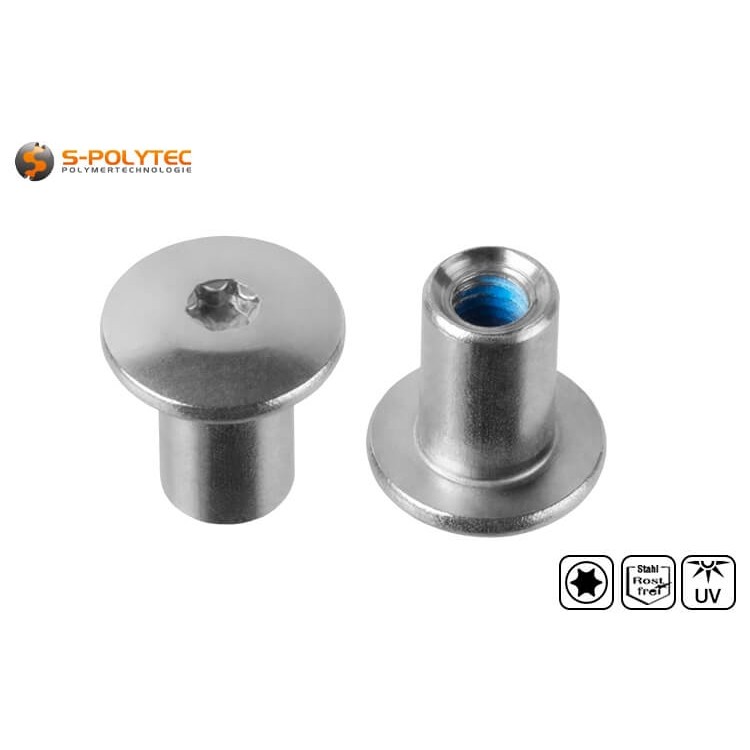

Der runde, linsenförmige Kopf der Gewindehülse ist auf der Unterseite flach und weist eine Gesamthöhe von ca. 2mm auf. Damit ist im Gegensatz zu Verschraubungen mit Hutmuttern oder gewöhnlichen Muttern eine sehr flache Befestigung von Platten oder Verschraubung von Profilen und Brettern untereinander gewährleistet. Für eine einfache Montage, ohne Gefahr zu laufen, aus dem Antrieb zu rutschen, wie es bei einfachen Kreuzschlitz-Antrieben passieren kann, ist der Hülsenkopf mit einem Torx-Antrieb ausgerüstet. Zum Verschrauben wird ein Torx-Schlüssel oder Bit in der Größe T20 (oder Innensechsrund ISR20) benötigt.

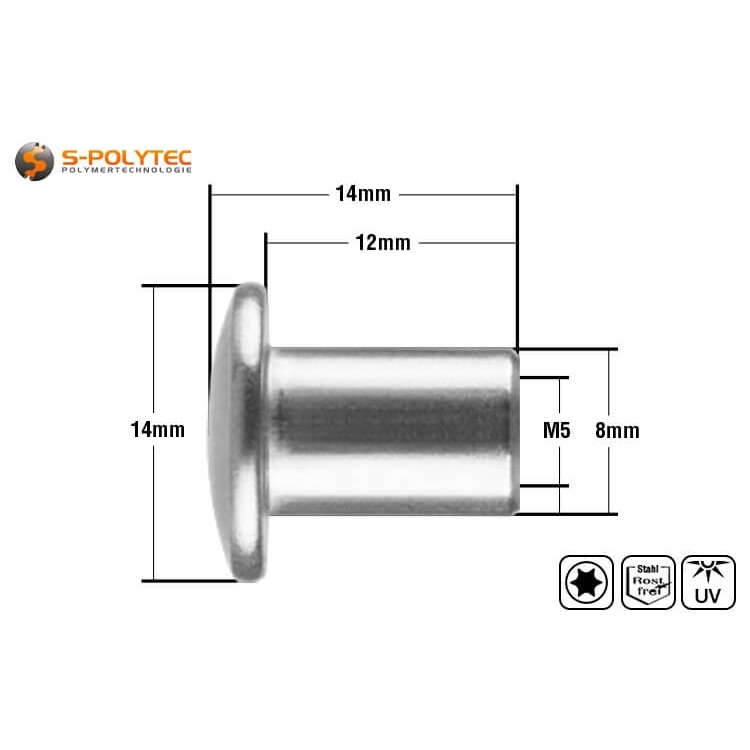

Die Gewindehülsen aus rostfreiem A2 Edelstahl bestehen in erster Linie aus einer Einschraubhülse mit einem Innengewinde in der Größe M5, welche sich für jede M5 Gewindeschraube, beispielsweise unsere unlackierten Balkonschrauben eignet. Die Hülse weist eine Gesamttiefe von 12mm auf. Der Hülsendurchmesser an der Außenseite beträgt 8mm und fällt damit 6mm geringer aus, als der runde, flache Kopf mit Ø 14mm, welcher auf der Oberseite leicht linsenförmig ist. Dieser verfügt über einen Torx-Antrieb, der ein kraftschonendes Verschrauben mit hohen Anzugsmomenten erlaubt, ohne dass Druck auf den Antrieb ausgeübt werden muss, damit der Antrieb nicht rundgedreht wird. Um ein Mitdrehen der Gewindehülse zu verhindern muss diese beim Eindrehen der Schraube mit einem ein Torx-Schraubenschlüssel oder Biteinsatz in der Größe T20 (ISR20) gekontert werden. Dies ist auf die integrierte Schraubensicherung zurückzuführen, die das Gewinde an der entsprechenden Stelle etwas verengt.
Wird etwas verschraubt, dient dies dem Zweck, dass die Schraubverbindung die Platte sicher und dauerhaft auf der Unterkonstruktion fixiert. Ein selbstständiges Lockern der Schraube ist dabei unerwünscht. Aus diesem Grund setzen wir auf eine besonders effektive Schraubensicherung durch einen speziellen Gewindekleber, welcher aus zwei Komponenten besteht, die beim Einschrauben der Gewindeschraube eine chemische Aushärtung in die Wege leiten. Dieser Kleber ist auf das Innengewinde der Gewindehülse aufgetragen, so dass bei der Auswahl der Schraube nicht darauf geachtet werden muss, dass diese über einen Schraubensicherungslack verfügt. Auch auf den Einsatz von Federringen, kann bei den Gewindehülsen aus Edelstahl verzichtet werden.
Bei der unlackierten Gewindehülse ist der Schraubenkopf, wie aus dem Namen schon hervorgeht, nicht mit einer Pulverbeschichtung versehen. Weil wir bei unseren Schrauben und Hülsen zur Befestigung von HPL- und Alu-Verbundplatten jedoch ausschließlich auf rostfreie Edelstahllegierungen setzen, muss man sich auch ohne schützenden Farbauftrag keine Sorgen bei der Verwendung im Außenbereich machen. Die für A2 Edelstahl typische silber, glänzende Farbe, ist vor allem für Verschraubungen auf Vierkantrohren aus Edelstahl gut geeignet, kann aber auch bei grauen oder farbigen Dekorplatten einen ansprechenden Akzent setzen.
HINWEIS: Durch das Lösen der Schraubverbindung wird die Schraubensicherung unbrauchbar. Ist diese erforderlich, beispielsweise bei Befestigungen von Balkonumrandungen als Absturzsicherung, sollte die Gewindehülse durch eine neue ersetzt oder ein Schraubensicherungslack zur Wiederherstellung der Schraubensicherung verwendet werden.
Die Gewindehülsen in unlackierter Ausführung sind prädestiniert für die Montage von Fassadenplatten in allen erdenklichen Farben auf Unterkonstruktionen aus Vierkantrohr in Edelstahl. Dabei spielt es keine Rolle, ob es sich bei den Platten und HPL-Platten, Aluverbundplatten oder Latten aus Massivholz handelt. Zu beachten ist hierbei, dass das Profil eine Tiefe von mehr als 12mm aufweisen muss, damit die Hülse vollständig in die Bohrung eingesteckt werden kann, so dass der Kopf der Hülse auf der Oberfläche aufliegt. Zum Bohren ist ein Bohrer mit einem Durchmesser von 8,5mm notwendig. Bei Profilen aus Edelstahl, ist ein HSS-Bohrer in der entsprechenden Größe eine sehr gute Wahl. Werden hingegen zwei Holzwerkstoffe miteinander verschraubt, so ist eines davon mit einem Holzbohrer in gleichem Durchmesser zu Durchbohren. Bei höheren Brettstärken, kann eine Tiefenbegrenzung von 13 oder 14mm bei der Bohrung dazu beitragen, dass die Hülse ausreichend tief eingeführt werden kann.
Mit einem Innengewinde von 5mm, lässt sich jede beliebige Gewindeschraube in entsprechenden Gewindegröße einschrauben. Bei Balkonplatten in zwängunsfreier Montage kommen üblicherweise farblich zur Plattenoberfläche passende Balkonschrauben. Grundsätzlich können aber alle Gewindeschrauben verwendet werden, solange diese über ein M5 Gewinde verfügen. Die Gewindelänge ist dabei irrelevant, allerdings ist zu beachten, dass sich durch die Gewindehülse der Klemmbereich um einen bis zu fünf Millimeter erhöht. Mit einer Gewindeschraube in der Größe M5 x 30mm können so beispielsweise Befestigungen erfolgen, bei denen die erforderliche Gesamtstärke zwischen Schraubenkopf und Kopf der blanken Gewindehülse im Bereich von 31mm und 35mm liegt.
Artikelnummer | GHM5U0000 |
---|---|
Gewicht | 0.0054 |
Lieferzeit | Wird innerhalb von 2 - 3 Werktagen versendet |
EAN/GTIN | 4260604226800 |
Material | Edelstahl A2 |
Schraubengröße | M5 (Innengewinde) |
Schraubenantrieb | Torx T20 |
Form Schraubenkopf | rund, linsenförmig |
Ø Schraubenkopf | 14mm |
Gewindeart | Metrisches Gewinde |
Ø Gewinde | M5 |
Länge Schraubengewinde | nicht zutreffend |
Klemmbereich | plus 1mm - 5mm |
Farbgenauigkeit | keine Angabe möglich |
Farbe | Metallic |
