Hammerschrauben für Konstruktionsprofile

Hammerschrauben für Konstruktionsprofile - Ab 1 Stück

Für Innen & Außen ✓ Verschiedene Gewindelängen ✓ Sicherer Halt ✓

Unsere Hammerschrauben sind eine ausgezeichnete Befestigungsmethode und zählen neben Nutensteinen zu den wichtigsten Komponenten bei Konstruktionsprofilen. Die Hammerschrauben aus Kohlenstoffstahl sind in unterschiedlichen Gewindelängen wahlweise mit M6 oder M8 Gewindedurchmesser erhältlich. Dadurch lassen sich auf einfache Weise mit Muttern, Hutmuttern oder Flanschmuttern Objekte, Verkleidungsplatten, Befestigungswinkel und vieles mehr an einem Konstruktionsprofile befestigen, variabel innerhalb der Nut positionieren und spurlos wieder entfernen. Dank vernickelter Oberfläche sind die Schrauben korrosionsfest, so dass diese auch für Montagen von Profilkonstruktionen im Außenbereich verwendet werden können.

Die Gewindeschrauben mit Hammerkopf lassen sich auch in bestehende Konstruktionen einsetzten, ungeachtet der Marke oder des Herstellers. Einzig die Nutbreite von 8mm, sowie die Nuttiefe, sind hierbei von Bedeutung. Für unsere Konstruktionsprofile gilt, dass das 3030, Nut 8mm Profil kompatibel ist mit dem Hammerschrauben mit M6 Gewinde, jedoch aufgrund geringerer Nuttiefe und innere Nutweite nicht für die etwas größere Ausführung mit M8 Gewinde geeignet ist. Diese sind hingegen hervorragend für die Konstruktionsprofile in 40mm Breite mit 8mm Nut.

HINWEIS: Die Hammerschrauben mit Außengewinde sind in verschiedenen Gewindedurchmessern und Längen zu günstigen Preisen erhältlich. Zur Montage von Objekten an Konstruktionsprofilen, werden Muttern in entsprechender Gewindegröße benötigt. Passende Flanschmuttern für eine sichere Befestigung, können bei Bedarf in beliebiger Menge gleich mitbestellt werden.

Eigenschaften unserer Hammerschrauben aus vernickeltem Stahl

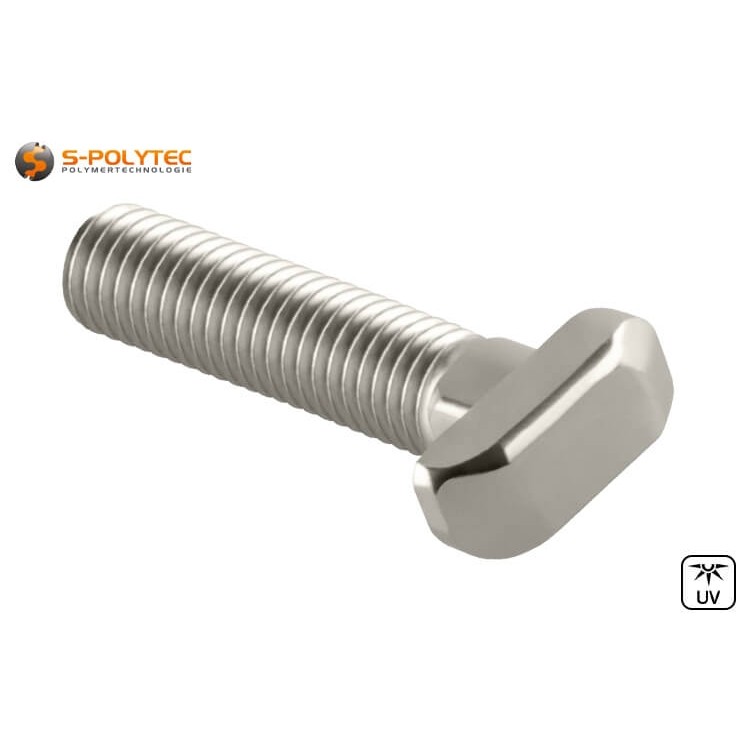

Eine Hammerschraube verdankt Ihren Namen der Seitenansicht die sehr stark an die Optik eines Hammers erinnert, bei dem das Gewinde das Hammerstiel gleicht und der Kopf, welcher in Form und Breite auf die Nuten des entsprechenden Nutenprofils angepasst ist, den Schlagbahnen eines gewöhnlichen Schlosserhammers sehr ähnlich ist. Diese werden aus vernickeltem Kohlenstoffstahl hergestellt, welches nicht nur den Einsatz im Außenbereich ermöglicht. Die vernickelte Oberfläche verbessert aber nicht nur die Rostbeständigkeit durch Witterungseinflüsse, sondern verringert auch das Risiko einer Kontaktkorrosion deutlich, welche beim direkten Kontakt von Aluminium zu einem Stahl bei feuchten Umgebungen entstehen kann. Ähnlich wie bei Nutensteinen, ist die Kopfform in der Draufsicht auf den jeweils gegenüberliegenden Seiten einmal leicht und einmal stark abgerundet, was bewirkt, dass der Kopf in der Profilnut beim Eindrehen um 90 Grad verkantet und somit ein Mitdrehen beim Aufschrauben der Mutter verhindert wird. Die Innenseite der Auflagefläche ist ebenfalls mit einer leicht gerillten Struktur versehen. Dadurch ist ein Verschieben entlang der Profilschiene nach dem Festdrehen der Mutter ausgeschlossen.

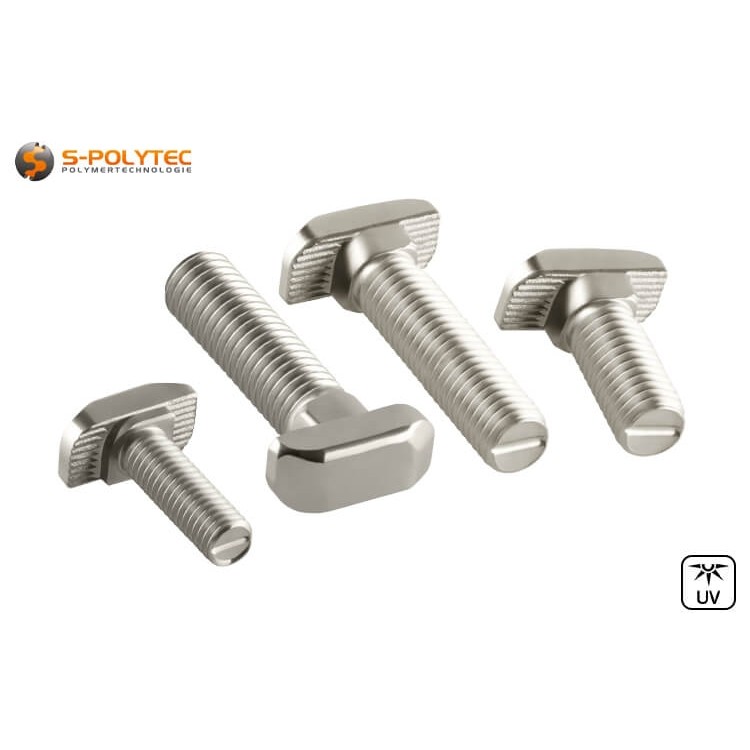

Die Ausführung des Gewindes variiert in Durchmesser und Länge je nach Auswahl. Die Hammerschrauben mit M6 Gewinde sind dabei auf die Nutbreite und Tiefe unserer Konstruktionsprofile in 30x30mm mit 8mm Nutbreite abgestimmt. Die Schrauben mit 8mm Gewindedurchmesser haben einen minimal massiveren Kopf entsprechend der etwas höheren Nuttiefe unserer 40mm Konstruktionsprofile, die ebenso wie die massiveren Hammerschrauben auch über eine höhere Traglast verfügen, was sich durch eine höhere Durchbiegesteifigkeit bemerkbar macht. Dank der Fertigung aus Kohlenstoffstahl sind sehr hohe Festigkeiten gewährleistet. Das metrische Gewinde in der Größe M6 bzw. M8 ist kompatibel mit allen Muttern, Hutmuttern oder Flanschmuttern so dass die Montage von Befestigungswinkeln, Plattenwerkstoffen oder Objekte auf vielfältige Weise umgesetzt werden kann.

HINWEIS: Grundsätzlich lassen sich unsere Hammerschrauben in nahezu jedes Konstruktionsprofil einsetzen. Zu beachten ist hierbei die Nutbreite und die inneren Abmessungen der Nut in Bezug auf Nutweite und Nuttiefe, damit diese durch die offene Nut in das Profil eingesetzt und vollständig um 90° verdreht werden können.

Spezifische Daten der Hammerschrauben mit Außengewinde

• Hammerschraube Nut 8, M6: Nutbreite: 8mm, Kopf (BxTxH): 15,65mm x 7,90mm x 8,70mm, Ø Gewinde: M6, Gewindelänge: 16mm - 20mm
• Hammerschraube Nut 8, M8: Nutbreite: 8mm, Kopf (BxTxH): 17,85mm x 7,90mm x 8,70mm, Ø Gewinde: M8, Gewindelänge: 16mm - 35mm

Montage und Anwendung von Hammerschrauben an Konstruktionsprofilen

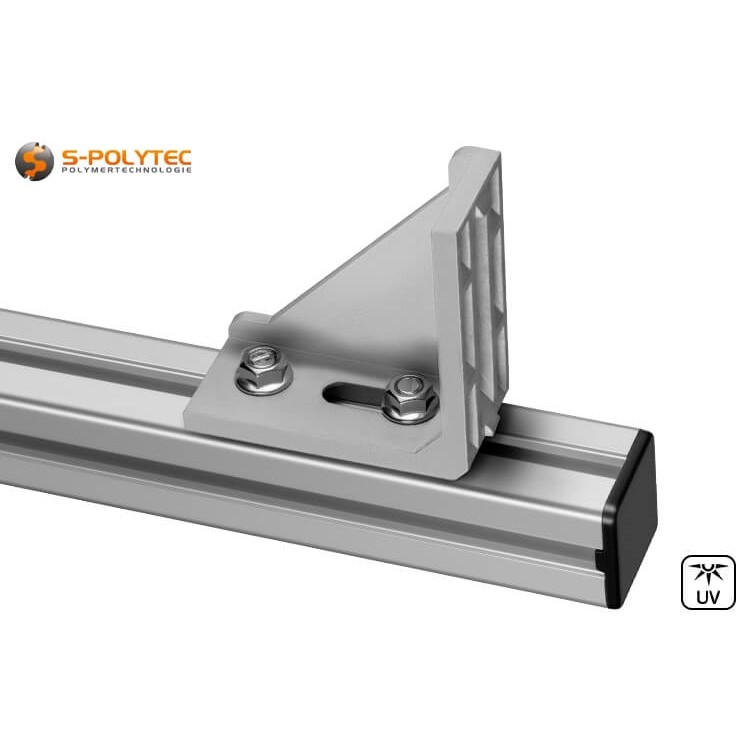

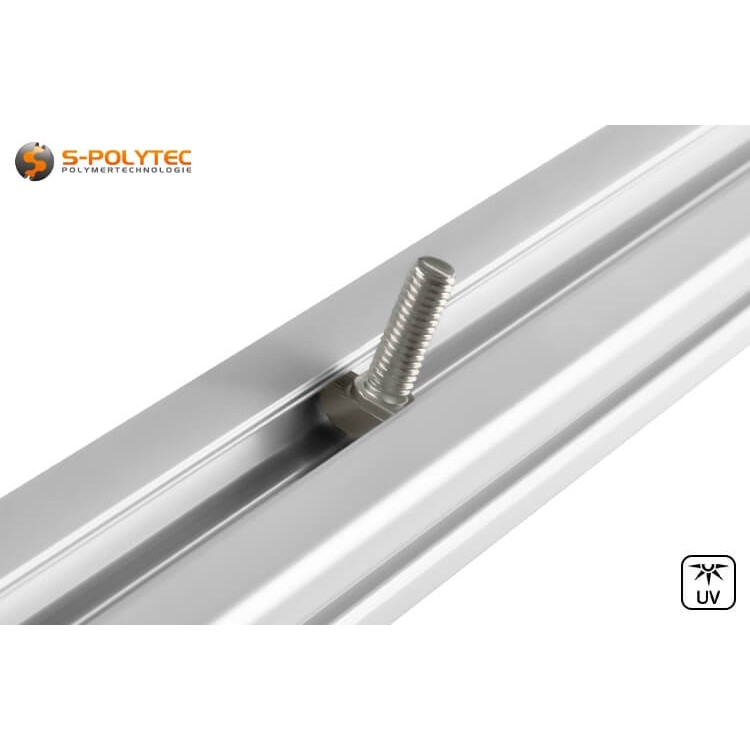

Die Montage mit Hammerschrauben ist sehr einfach. Diese werden mit dem Hammerkopf in die offene Nut des Konstruktionsprofils eingesetzt, und dann um 90 Grad im Uhrzeigersinn verdreht. In dieser Position verkantet der Kopf im Profil ein wenig. Das bedeutet aber nicht, dass diese nicht mehr verschoben werden oder verrutschen können. Anschließend wird das zu montierende Objekt, beispielsweise ein Befestigungswinkel, mit dem Montageloch über das Gewinde der hammerschraube geführt und mit einer Mutter in entsprechender Gewindegröße fest auf dem Profil verschraubt. Danach lässt sich die Hammerschraube auch nicht mehr auf dem Profil verschieben. Soll die Position verändert werden, genügt es, die Mutter leicht zu lösen, so dass der Hammerkopf nicht mehr fest an die Innenseite der Profilnut herangezogen ist und sich innerhalb der Nut frei bewegen lässt.

Durch die spezielle Bauform bieten Hammerschrauben ähnlich wie Nutensteine maximale Flexibilität bei Erweiterungen und Anpassungen von Konstruktionen, denn diese können, im Gegensatz zu innenliegenden Profilverbindern, jederzeit in die offene Nut eingedreht und mit einer Mutter festgeschraubt werden. Auf diese Weise entsteht eine sicher, flexibel veränderbare Schraubverbindung, die sich vor allem für Maschinenabdeckungen sehr gut eignet, die bei Wartungsarbeiten an der Anlage wieder entfernt werden müssen, ohne dass sich dies auf die Statik der Maschinenkonstruktion auswirkt. Vertikale Beschattungen auf Terrasse und Balkon sind mit Hammerschrauben ähnlich flexibel, so dass die Schatten spendenden Platten nach Belieben in der Höhe verschoben werden können. Es genügt, die Muttern leicht zu lösen und die Platten innerhalb der Nuten nach oben oder unten, nach links oder rechts zu verschieben und die Muttern abschließen wieder festzudrehen.

ACHTUNG: Die Hammerschrauben mit 8mm Gewinde lassen sich nicht in unsere Konstruktionsprofile mit 30mm Breite einsetzen, da diese nicht vollständig um 90° verdreht werden können. Hier sollten stattdessen Hammerschrauben mit 6mm Gewindedurchmesser verwendet werden. Die kleineren Hammerschrauben sind hingegen nur bedingt für das 40mm Konstruktionsprofil geeignet, da diese bei einer Drehung um 90° nicht verkanten und beim Festschrauben durchdrehen könnten.

Bei der Konstruktion von Gartenmöbeln oder Pergolen können Hammerschrauben verwendet werden, um die Profile wetterfest und stabil zu verbinden und Sitzflächen, Tischplatten oder Kunststoffplatten als Sichtschutz am Profil zu befestigen. In industriellen Anwendungen sind Hammerschrauben ideal, um Profile von Maschinenrahmen zu verbinden und Bedieneinheiten, Abdeckungen oder Halterungen von Messsensoren oder Überwachungsmonitoren an den Konstruktionsprofilen zu befestigen. Dies sorgt für eine robuste Struktur, die den Anforderungen in einer Werkstatt oder Fabrik standhält. Für Lagerregale, vertikale Pflanzenregale für lichthungrige Zimmerpflanzen oder offene Kleiderschränke sind Hammerschrauben ebenso perfekt, denn dadurch lassen sich zusätzliche Regalböden mit Befestigungswinkeln zu jeder Zeit nachrüsten und flexibel nach Bedarf in der Position verändern.

Anwendungsbeispiele für unsere Hammerschrauben

• Hammerschrauben sind ideal zur Montage von Platten zur Verkleidung von Konstruktionen aus Systemprofilen
• Mit Hammerschrauben lassen sich Bleche, Platinenträger oder Schalter an Maschinen sehr einfach montieren
• Hammerschrauben sind super geeignet um Rollos oder Gardinen an Zelten aus Konstruktionsprofilen zu befestigen
• Mit Flanschmuttern und Hammerschrauben gelingt die Installation von Leuchten und Lampen schnell und einfach
• Die Nutschrauben gleiten in der Nut so dass Sensoren von Maschinen im Profil frei positionierbar sind

Technische Daten der Hammerschrauben für Konstruktionsprofile

• Werkstoff: Kohlenstoffstahl (vernickelt)
• Farbe: Silber
• Gewindeart: Außengewinde
• Gewindelänge: 16mm - 35mm
• Ø Gewinde: M6 bzw. M8
• Nutbreite: Nut 8
• Gewicht: 7g - 16g
• UV-Beständigkeit: Sehr Gut
• Witterungsbeständigkeit: Sehr Gut
• Korrosionsbeständigkeit: Gut
