Kunststoff-Endkappe für Konstruktionsprofile Schwarz

Endkappe für Konstruktionsprofile aus ABS in Schwarz

Optimaler Halt ✓ Für I-Typ Systemprofile ✓ Verschiedenen Größen ✓

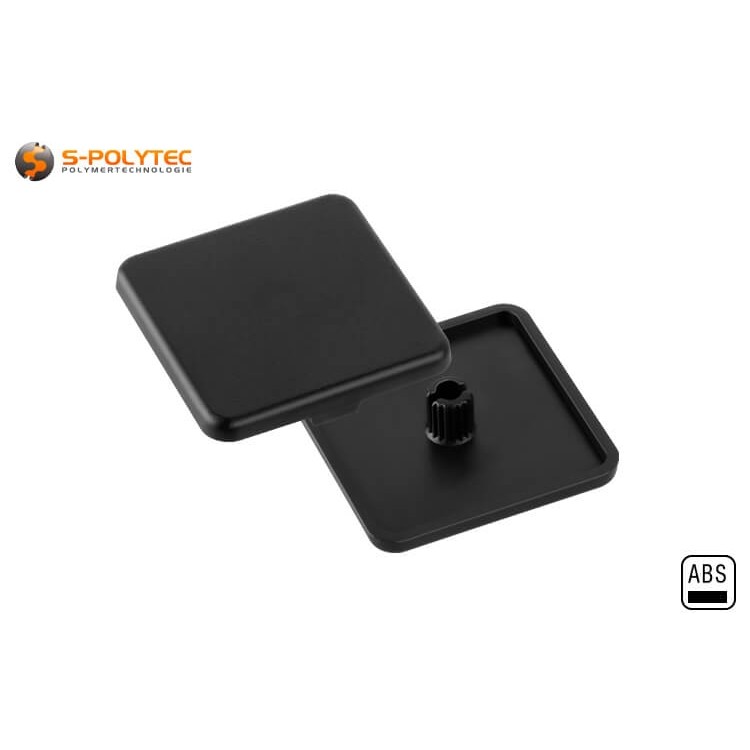

Unsere schwarzen Endkappen aus schlagzähem ABS-Kunststoff sind in den Größen 20x20mm, 30x30mm und 40x40mm erhältlich und passen perfekt auf unsere Konstruktionsprofile in entsprechender Ausführung. Diese bedecken die jeweiligen Schnittkanten der Konstruktionsprofile lückenlos und schließen bündig mit diesen ab. Dies kann bei Möbelkonstruktionen von Vorteil sein, da die Abdeckkappen Kratzer und Macken in empfindlichen Bodenbelägen vorbeugen. Doch nicht nur Böden werden durch die Profilabdeckungen geschützt. Die Kunststoff-Endkappen senken ebenfalls das Verletzungsrisiko, da der oftmals scharfkantige Profilzuschnitt durch die Kappe komplett bedeckt wird. Überdies haben Endkappen auch immer eine deutlich hochwertigere Optik der Konstruktion zur Folge, da die Schnittkanten meist sägerau und Aluminiumblank sind, was mit einem abweichenden Glanzgrad im Vergleich zu den Profiloberflächen einhergeht.

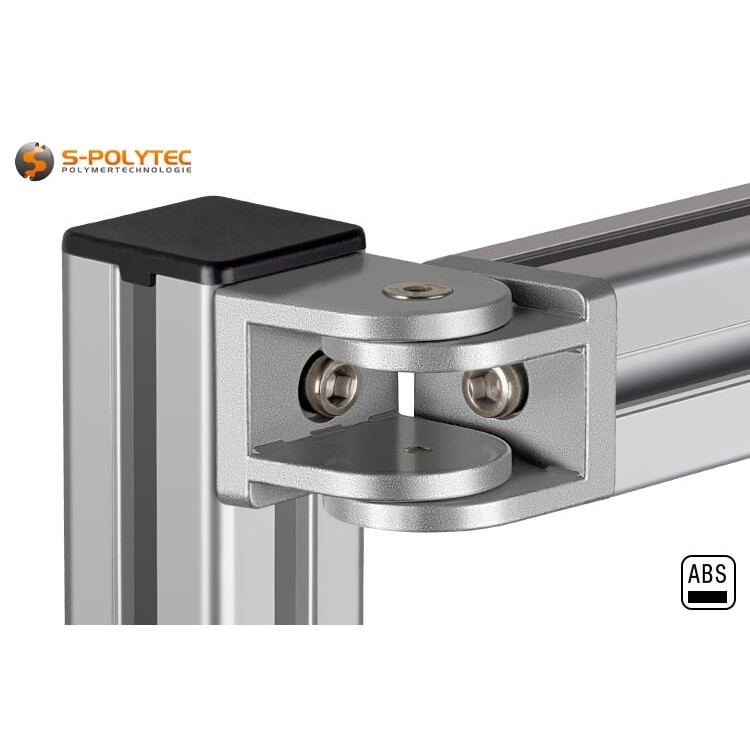

Die Endkappen aus Kunststoff können leicht an die Profile angebracht werden, da der mittige Befestigungsdorn perfekt auf das Durchgangsloch des Profils abgestimmt ist. Die hohe Passgenauigkeit beeindruckt mit einem zuverlässigen Halt und wirkt sich aufgrund des nahtlosen Übergangs vom Profil zur Endkappe auch positiv auf den hochwertigeren Gesamteindruck einer Konstruktion aus. Darüber hinaus können die Abdeckkappen auch mit den meisten I-Typ Systemprofilen kombiniert werden, sofern die Profilbreite und der Durchmesser des Durchgangslochs passen. Auch die Nutbreite und der Eckradius des Profils sollten aus optischen Gründen übereinstimmen.

HINWEIS: Zur Verwendung der Endkappen sollte beachtet werden, dass ein fester Halt nur gewährleistet werden kann, wenn die Konstruktionsprofile rechtwinklig geschnitten sind, damit die Abdeckkappe im Durchgangsloch des Profils eingesteckt werden kann und der gesamte Profilquerschnitt abgedeckt wird. Eventuelle Grate durch das Sägen können den bündigen Abschluss ebenfalls beeinträchtigen, so dass diese gegebenenfalls mit einer kleinen Feile entfernt werden müssen.

Eigenschaften der Profilabdeckungen aus Kunststoff in Schwarz

Die schwarzen Abdeckkappen für unsere Konstruktionsprofile sind aus hochwertigem ABS-Kunststoff gefertigt. Wie für ABS typisch, sind die Endkappen für Montageprofile äußerst stoß- und bruchfest, wodurch sich diese vor allem im Anlagenbau für Konstruktionen mit hoher mechanischer Belastung eignen. Um die Kunststoffabdeckungen in verschiedenen Bereichen und für die passenden Profile einsetzen zu können, gibt es diese in den Größen 20x20mm, 30x30mm und 40x40mm. Der Eckradius der Abdeckkappen stimmt mit dem unserer Konstruktionsprofile überein und liegt je nach Ausführung bei 1,5mm, 2,5mm oder 4,5mm. Das trägt dazu bei, dass diese bündig mit dem Profil abschließen. Die Höhe der Abdeckkappen liegt bei ca. 3,7mm. Diese sollte bei passgenauen Konstruktionen, welche strikt einzuhaltenden Gesamt-Abmessungen unterliegen, berücksichtigt werden.

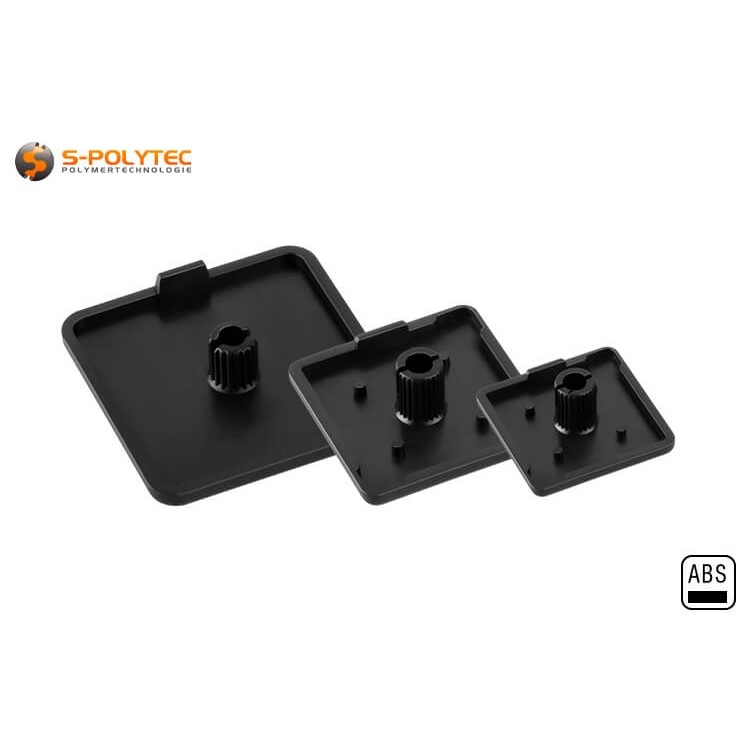

Die Endkappen verfügen auf der Innenseite über einen mittig angeordneten Klemm-Dorn, der in das Durchgangsloch des Profils eingedrückt wird. Dieser Einsteckdorn ist mit einem Durchmesser von 5,3mm (bzw. 7,3mm) perfekt auf das Durchgangsloch in Ø 5,1mm (bzw. Ø 6,8mm) der Konstruktionsprofile angepasst und ermöglicht so eine einfache Montage und einen sicheren Halt der Kappe. Des Weiteren haben die Profilabdeckungen eine kleine unscheinbare Kante auf einer Seite, die durch das Einsetzen in die Nut das Verdrehen der Kappe verhindert.

Abmessungen der schwarzen Endkappen aus ABS-Kunststoff

• 20mm Kunststoff-Endkappe: Breite: 20mm x 20mm, Höhe: ca. 3,7mm, Eckradius: 1,5mm, Ø Dorn: ca. 5,3mm, für Konstruktionsprofil 20x20, Nut 6 I-Typ
• 30mm Kunststoff-Endkappe: Breite: 30mm x 30mm, Höhe: ca. 3,7mm, Eckradius: 2,5mm, Ø Dorn: ca. 7,0mm, für Konstruktionsprofil 30x30, Nut 8 I-Typ
• 40mm Kunststoff-Endkappe: Breite: 40mm x 40mm, Höhe: ca. 3,7mm, Eckradius: 4,5mm, Ø Dorn: ca. 7,0mm, für Konstruktionsprofil 40x40, Nut 8 I-Typ

Anwendung und Montage der Kunststoff-Abdeckkappen in Schwarz

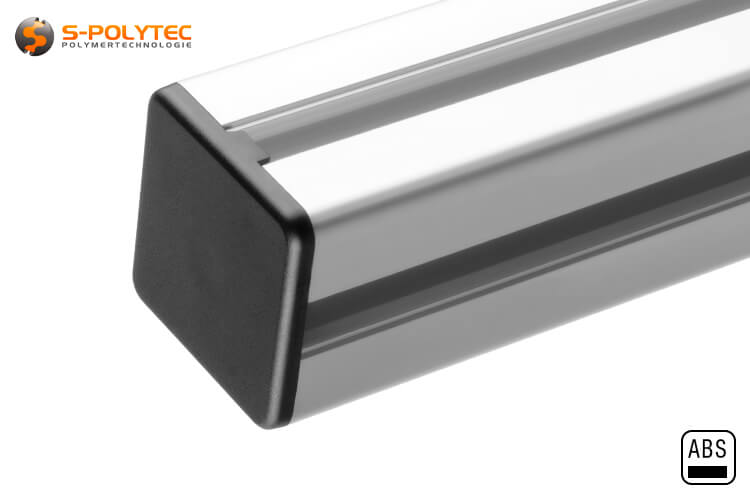

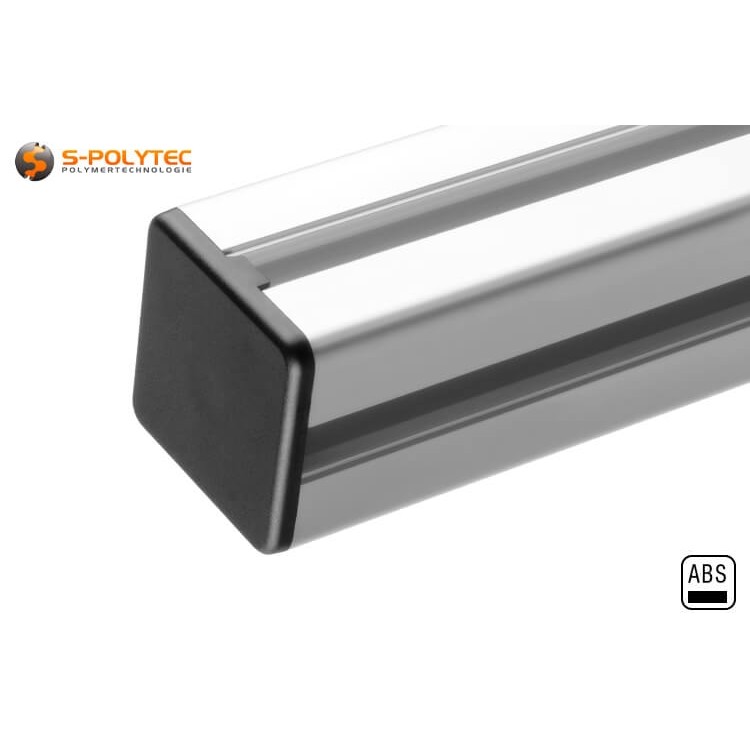

Die Abdeckkappen können äußerst leicht und schnell an die Profile angebracht werden. Dazu werden die Kappen mit dem sich in der Mitte befindlichen Dorn in das Durchgangsloch des Konstruktionsprofils gesteckt. Um dies zu vereinfachen, befinden sich im Dorn 2 Einkerbungen, die beim Einsetzen etwas zusammengepresst werden und den festen sicheren Halt im Durchgangsloch zur Folge haben. Kleine Rillen im Dorn erleichtern das Einstecken abermals ein wenig und dienen zudem als Verdrehsicherung beim Positionieren der Kappe. Eine kleine, unscheinbare Kante an einer der Außenseiten dient ebenfalls der Verdrehsicherung nach dem Aufstecken. Diese ist exakt auf die Nutbreite abgestimmt, so dass eine passgenaue Einsetzung in die Nut gewährleistet ist und ein Verdrehen der Endkappe ausgeschlossen werden kann. Zu beachten ist, dass ein passgenauer Abschluss mit dem Profil nur sichergestellt ist, wenn das Profil präzise im rechten Winkel zugeschnitten ist, daher empfehlen wir den Einsatz einer Kappsäge oder Sie bestellen die Profile direkt im millimetergenauen Zuschnitt über unsere Online-Konfigurator.

HINWEIS: Sollte die physische Kraft nicht ausreichen, um die Kunststoffabdeckung vollständig aufzustecken, kann ein leichter, behutsamer Schlag mit einem Kunststoffhammer hilfreich sein, um einen bündigen Anschluss zum Konstruktionsprofil zu erreichen.

Die schwarzen Endkappen sind vor allem bei der Fertigung von individuellen Möbeln ausgesprochen nützlich und dienen zum Beispiel als Abdeckung der scharfkantigen Profilenden von Tischbeinen bei einer Schreibtischkonstruktion. Auf diese Weise werden empfindliche Bodenbeläge vor Kratzer und Macken geschützt. Bei Sitzmöbeln, für die gerade unsere stärkeren Profile in 30mm und 40mm Breite sehr gut geeignet sind, können die Endkappen ebenfalls eingesetzt werden um den Boden zu schützen. Durch die Endkappen wird jedoch auch eine schöne und geschlossene Optik der Sitzgelegenheit erreicht. Des Weiteren sind unscheinbaren Abdeckkappen im Arbeitsbereich von Vorteil. Hier können Profilenden an Maschinenkonstruktionen abgedeckt werden, um so Verletzungen an den Schnittkanten zu vermeiden. Dies erhöht die Arbeitssicherheit und verringert den Ausfall der Mitarbeiter.

Anwendungsbeispiele unserer Endkappen für Konstruktionsprofile

• Durch die Profil-Abdeckkappen werden empfindliche Bodenbeläge vor Kratzer und Beschädigungen geschützt
• Möbelkonstruktionen und Regalsysteme erhalten durch die Endkappen eine geschlossene und hochwertigere Optik
• Die Kunststoffkappen decken Schnittkanten der Profile ab und verringern so das Verletzungsrisiko durch Stoßen
• Im Maschinenbau erhöhen die Endkappen die Arbeitssicherheit bei Arbeiten an und mit den Konstruktionen
• Kombiniert mit den opalen Nut-Abdeckleisten werden Schmutz- und Staubansammlungen im Profil vermieden

Technische Daten des schwarzen Endkappen aus Kunststoff

• Werkstoff: Kunststoff (ABS)
• Farbe: Schwarz
• Profilart: Systemprofil I-Typ
• Form: Eckig (ecken abgerundet)
• Breite: 20mm, 30mm bzw. 40mm
• Durchgangsloch: Ø 5,1mm bzw. Ø 6,8mm
• Nutbreite: Nut 6 bzw. Nut 8
• Gewicht: Variiert
• UV-Beständigkeit: Mäßig
• Witterungsbeständigkeit: Mäßig
