Bügelgriff aus Kunststoff Schwarz

Kunststoff Bügelgriff in Schwarz in verschiedenen Größen

Inkl. Nutensteinen ✓ Inkl. Zylinderschrauben ✓ Für den Innenbereich ✓

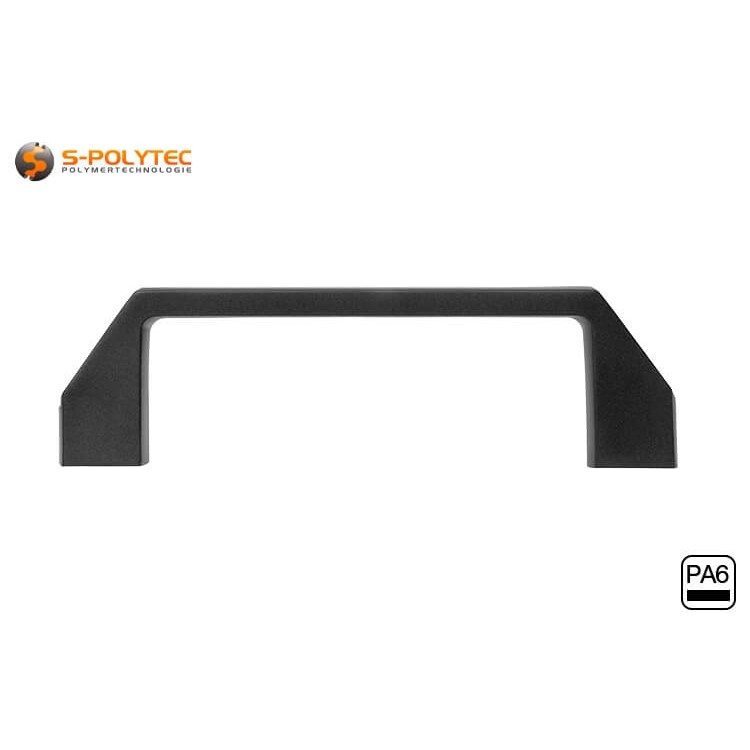

Der Kunststoff-Bügelgriff aus schwarzem Polyamid ist in zwei unterschiedlichen Größen mit einer Gesamtlänge von 105mm oder 140mm zu günstigen Set-Preisen erhältlich. Jeder dieser Griffe ist in zwei Ausführungen mit Montagematerial bestehend aus Zylinderschrauben und Nutensteinen für Konstruktionsprofile mit 6mm oder 8mm Nutenbreite wählbar. Die Griffe zeichnen sich aufgrund der Fertigung in massiver Bauweise aus dem schlagzähen Kunststoff durch hervorragende Eigenschaften in Bezug auf Belastung aus, ohne zu Verformen oder zu brechen. Damit sind die Griffe insbesondere im technischen Bereich ausgesprochen gut geeignet. Vor allem wenn man berücksichtigt, dass die Konstruktionsprofile ebenfalls sehr häufig in diesen Bereichen eingesetzt werden, um Maschinen oder Konstruktionen zur Fördertechnik zu fertigen, die sich jederzeit an sich ändernde Gegebenheiten anpassen lassen.

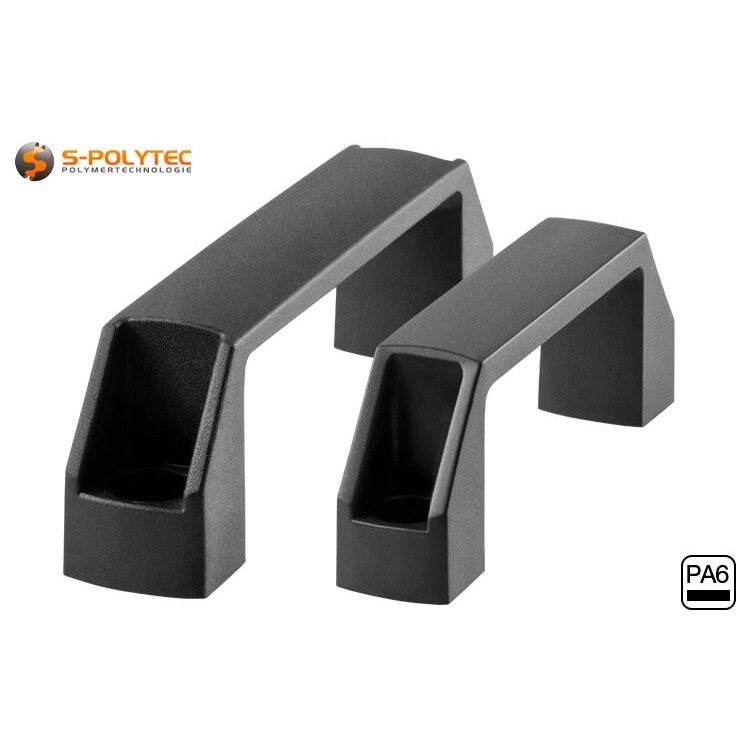

Die Bügelgriffe sind je nach Größe für unterschiedliche Profilausführungen geeignet. Konkret bedeutet das, dass der 140mm Bügelgriff aufgrund der Breite von 25mm nur für Systemprofile ab 30mm Breite verwendet werden. Um die Kompatibilität mit anderen Systemen sicherzustellen, verkaufen wir den breiteren Griff trotzdem mit Montagematerial für 6mm und 8mm Nuten. Der kleinere Griff mit 105mm Länge und 20mm Breite ist hingegen auch mit unserem Konstruktionsprofil in 20x20mm mit 6mm Nut kombinierbar. Daher bieten wir den kleinen Griff mit Befestigungsmaterial für 6mm und 8mm Nutbreite mit Nutensteinen in entsprechender Größe. Es müssen aber nicht zwangsläufig unsere eigenen Konstruktionsprofile verwendet werden. Die Griffe, Schrauben und Nutsteine sind mit nahezu allen Systemprofilen kompatibel. Ob dabei I-Typ Profile, wie das namensgebende item®-Profilsystem, oder Bosch®/Rexroth® Profile des B-Typs, spielt dabei keine Rolle. Es sollte lediglich auf die Nutenbreite geachtet werden, um sicherzugehen, dass die mitgelieferten Nutensteine auch in das Profil eingesetzt werden können und nicht zu groß sind.

Lieferumfang:

• 1 x Bügelgriff aus Polyamid (in gewählter Größe)
• 2 x Nutenstein aus vernickeltem Kohlenstoffstahl (in gewählter Größe)
• 2 x Zylinderschraube aus Edelstahl (inkl. Unterlegscheibe)

HINWEIS: Die Griffe sind mit einem einfachen Werkzeug in Sekundenschnelle Montiert. Es ist lediglich ein Sechskantschlüssel für das Eindrehen der Zylinderschrauben in die Nutensteine erforderlich. Werden die Griffe hingegen anderweitig genutzt und beispielsweise als Möbelgriffe an Schubladen oder Türen befestigt, gilt das nicht mehr. Dann muss natürlich auch das Montagematerial an den Verwendungszweck angepasst werden.

Eigenschaften vom Bügelgriff aus Kunststoff in Schwarz

Die schwarzen Bügelgriffe sind aus robustem Polyamid gefertigt. Dieser technische Kunststoff ist sehr widerstandsfähig gegen mechanische Belastungen wie Zug, Druck und Biegung, was allesamt sehr gute Eigenschaften für einen Bügelgriff sind, schließlich wird dieser mitunter auch als Halte- oder Tragegriff verwendet. Dadurch sind die Griffe langlebig und garantieren einen festen Halt. Polyamid, dass den meisten unter dem Markennamen Nylon® besser bekannt sein dürfte, ist nur bedingt für den Außenbereich geeignet, da es verhältnismäßig empfindlich auf UV-Strahlung reagiert. Aus diesem Grund wird von einem dauerhaften Einsatz der Griffe im ungeschützten Außenbereich abgeraten. Das Material ist hingegen beständig gegenüber vielen Chemikalien wie Ölen, Fetten, Treibstoffen und Lösungsmitteln, was optimal für den Einsatz in der Automobilindustrie, in Werkstätten und anderen technischen Anwendungsbereichen macht, für die sich auch die Aluminium-Konstruktionsprofile ausgesprochen gut eignen, beispielsweise um modulare und anpassbare Lagersysteme oder Maschinenkonstruktionen zu fertigen.

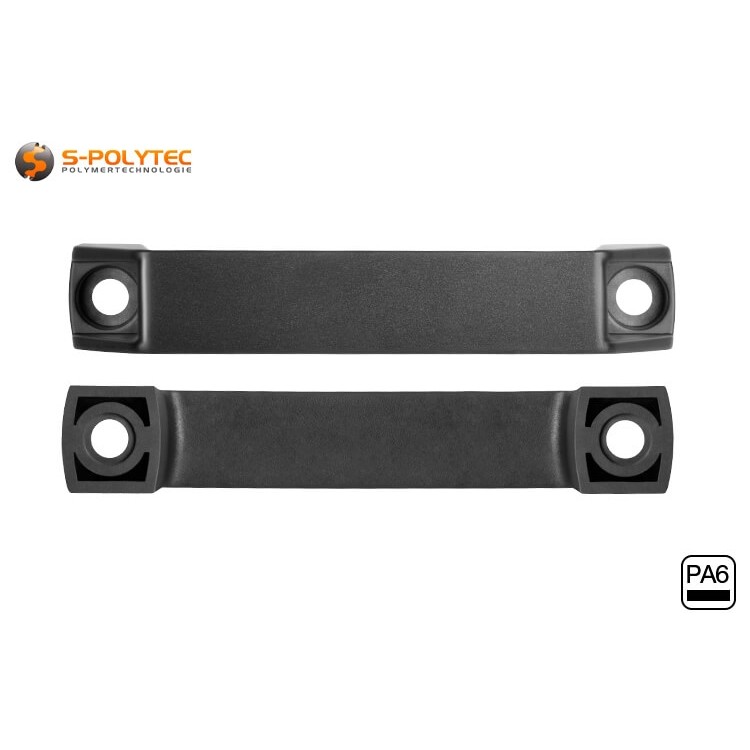

Die unterschiedlichen Größen haben logischerweise auch unterschiedliche Abmessungen für den inneren Griffbereich und der Montagelöcher zur Folge. Wohingegen der kleine Griff mit den Außenabmessungen von 105mm x 20mm x 37mm innere Abmaße von 70mm x 31mm aufweist, haben wir beim Griff in 140mm Länge eine Breite von 25mm und Höhe von 40mm gemessen. Bei diesem Bügelgriff beträgt die innere Länge 100mm und die Grifftiefe 34mm. Der Lochabstand erhöht sich von 90mm beim kleinen auf 120mm beim großen Kunststoffgriff. Hierbei wurde der Abstand der Montagelöcher jeweils von Mitte zu Mitte gemessen. Zu guter Letzt wäre da noch der Lochdurchmesser zu benennen, denn auch hier gibt es Unterschiede. Beim 105mm Griff ist der Durchmesser mit 6mm ideal für eine Schraube in der Größe M6. Mit 8mm ist die Montage des Größeren Griffs ebenfalls mit Gewindeschrauben im 6mm Durchmesser möglich, allerdings kommen hierbei kleine Unterlegscheiben zum Einsatz die ebenfalls enthalten sind. Um die Last des kleineren Schraubenkopfs optimal auf die vorgesehene Auflagefläche des Kunststoffgriffs zu verteilen, werden bei dieser speziellen Kombination zudem Unterlegscheiben mitgeliefert, die bei allen anderen Kombinationen nicht notwendig sind.

Jeder Griff wird Montagematerial ausgeliefert, damit eine Montage an Konstruktionsprofilen unverzüglich ausgeführt werden kann. Dabei handelt es sich um Zylinderschrauben aus Edelstahl mit Innensechskant-Antrieb. Der Gewindedurchmesser der Schraube variiert, ebenso wie die Länge, je nachdem, ob diese für Nut6 oder Nut8 Strebenprofile bestellt wird. Die passenden Nutensteine in 6mm oder 8mm Breite und Innengewinde in 6mm sind natürlich ebenfalls enthalten. Diese bestehen aus Kohlenstoffstahl mit einer Feuervernickelung. Hier haben wir ganz bewusst auf eine Edelstahl-Legierung verzichtet, denn die Nutensteine stehen im Gegensatz zu den Schrauben im direkten Kontakt zu den Alu-Profilen und Edelstahl verträgt sich nicht so gut mit Aluminium, was eine Kontaktkorrosion zur Folge haben kann. Bei vernickeltem Stahl ist das Risiko hingegen deutlich geringer.

Abmessungen der schwarzen Bügelgriffe aus Polyamid

• 105mm Kunststoff-Bügelgriff Lochabstand: 90mm, Länge: 120mm, Breite: 20mm, Höhe: 37mm, Innenlänge: 70mm, Innenhöhe: ca. 31mm
• 140m Kunststoff-Bügelgriff Lochabstand: 120mm, Länge: 140mm, Breite: 25mm, Höhe: 40mm, Innenlänge: 100mm, Innenhöhe: ca. 33mm

Anwendung und Montage vom Kunststoff-Bügelgriff in Schwarz

Die Montage des Bügelgriffs ist mit dem mitgelieferten Montagematerial jederzeit möglich. Selbst dann, wenn die Profilenden nicht mehr zugänglich sind, weil diese konstruktionsbedingt durch andere Profile, Eckverbinder oder Abdeckkappen abgedeckt sind, denn die Nutensteine lassen sich jederzeit in die offene Profilschiene einsetzen.

Für das Anbringen des Kunststoffgriffs an einem Konstruktionsprofil wird kein spezielles Werkzeug benötigt. Es genügt ein Inbus®-Schlüssel. Der Nutenstein wird einfach in die Nut der Profilschiene eingesetzt und dann im Uhrzeigesinn um 90 Grad gedreht, so dass die gerillten Flächen beim Eindrehen der Schraube Kontakt zur Profilinnenseite erreichen und auf diese Weise eine feste Klemmverbindung sicherstellen. Zum Lösen und Entfernen des Nutensteins wird die Schraube entgegen dem Uhrzeigersinn gedreht. Sobald die Verbindung ausreichend gelockert ist, dreht sich der Nutenstein meist ganz von allein mit und kann dann sehr einfach aus der Nut herausgezogen werden.

TIPP: Die Nutensteine lassen sich am einfachsten mit der entsprechenden Zylinderschraube in die Nut des Konstruktionsprofils einsetzen. Damit diese bei aufrechter Montage herunterrutschen, kann eine Vormontage am Griff den Prozess vereinfachen. Eine weitere Lösung wäre, einen zusätzlichen Nutenstein provisorisch im Profil einzusetzen, der den des Bügelgriffs in der gewünschten Position hält, bis die Montage erfolgt ist.

Die Kunststoffgriffe sind in Bezug auf die Tragfähigkeit für die meisten Anwendungsbereiche mehr als ausreichend. In den meisten Fällen werden diese als Türgriffe oder Haltegriffe von Verkleidungen und Geräteabdeckungen verwendet. Dank der Herstellung aus Polyamid sind diese sogar bei elektrischen Geräten und Anlagen eine ausgesprochen gute Wahl, denn Polyamid leitet nicht und die Gefahr eines Stromschlags wird im Falle eines Kurzschlusses deutlich verringert. Die Griffe könne auch bei unzähligen Heimwerker-Projekten zum Einsatz kommen. Dazu zählen individuelle Möbelkonstruktionen, rollbare Container oder Regalsysteme in der Garage oder für vertikale Gärten vor dem Wohnzimmerfenster mit Südausrichtung, Schiebewände oder als Tragegriff für Tabletts. Es muss ja nicht immer zwangsläufig mit einem Aluminium-Profil kombiniert werden.

Aufgrund des sehr geringen Eigengewichts, sind die Bügelgriffe bei Leichtbau-Konstruktionen, z.B. für Drohnen sehr beliebt. Auch im Ausbau von Wohnmobilen und Wohnwagen spielt das Gewicht eine wichtige Rolle. Hier werden die Profile unter anderem als Möbelgriffe für Staukästen, Schubläden und Schrankfronten eingesetzt. Im Handwerk trägt eine Regalkonstruktion im Transporter zu einer ordentlichen und sicheren Aufbewahrung von Werkzeugen, Maschinen und Verbrauchsmaterial bei. Auf diese Weise sind Ablagen, Staufächer für Werkzeugkoffer und Schubladen für Kleinmaterial schnell erreichtet und durch die kleinen Kunststoffgriffe lassen sich die Auszüge und Fächer sehr einfach öffnen.

Anwendungsbeispiele für unseren Kunststoff Bügelgriff in Schwarz

• Die Griffe sind im Innenausbau von Servicefahrzeugen und Wohnmobilen dank des geringen Gewichts beliebt
• Die Kunststoffgriffe sind perfekt im Aparate- und Gerätebau mit I-Typ & B-Typ Systemprofilen aus Aluminium
• Ideal als Griff für modulare Ordnungssysteme zur Aufbewahrung von Werkzeug, Geräten und Materialien
• Die schwarzen Bügelgriffe sind auch gut als Möbelgriff für Schranktüren und Schubladen einsetzbar
• Der 105mm Griff mit 6mm Nutsteinen eignet sich auch für kleine Konstruktionsprofile 20x20 Nut6

Technische Daten des schwarzen Bügelgriffes aus Kunststoff

• Werkstoff: Kunststoff (Polyamid)
• Farbe: Schwarz
• Griffform: Bügelgriff
• Gesamtlänge: 105mm bzw. 140mm
• Gesamtbreite: 20mm bzw. 25mm
• Gesamthöhe: ca. 37mm bzw. 40mm
• Innenlänge: 70mm bzw. 100mm
• Innenhöhe: ca. 31mm bzw. 33mm
• Lochabstand: 90mm bzw. 120mm
• Lochgröße: Ø 6,0mm, Ø 8,0mm
• Nutenstein: Nut 6, M6 bzw. Nut 8, M6 (enthalten)
• Schraube: Zylinderschraube M6 (enthalten)
• Gewicht: 20g bzw. 40g (zzgl. Montagematerial)
• UV-Beständigkeit: Mäßig
• Witterungsbeständigkeit: Mäßig
• Korrosionsbeständigkeit: Sehr gut
