Muffenschweißgerät 850W im Koffer (für Rohre Ø 16mm - Ø 63mm)

Muffenschweißgerät für thermoplastische Rohre

Stufenlos regelbar ✓ LCD-Anzeige ✓ Für Rohre von 16mm bis 63mm ✓

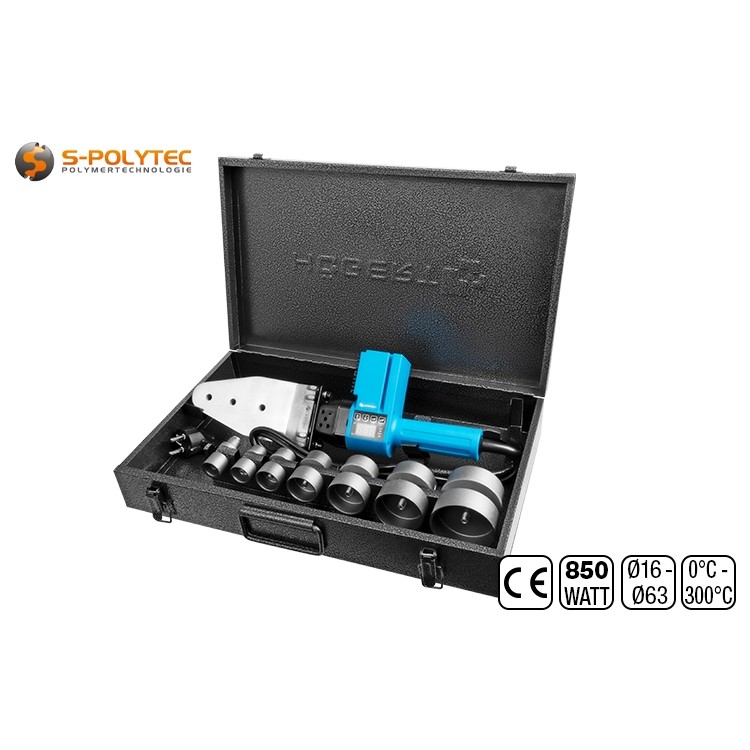

Mit dem Högert Muffenschweißgerät im praktischen Kofferset bieten wir ein hochwertiges Schweißgerät für thermoplastische Rohre, welches gleichermaßen für den Privatgebrauch, als auch für den gewerblichen Einsatz zugelassen ist. Neben dem Rohrschweißgerät, welches über eine von 0°C bis 300°C stufenlos einstellbare Temperatur mit klar ablesbarem LCD-Display verfügt, sind in dem Koffer auch ein stabiler Standfuß, sowie Rohradapter mit hochwertiger Antihaftbeschichtung aus PTFE in den Größen Ø 16, Ø 20, Ø 25, Ø 32, Ø 40, Ø 50 und Ø 63mm enthalten. Diese sind übersichtlich nach Größen im Koffer angeordnet und können einfach aus der Haltevorrichtung entnommen werden.

Der Metallkoffer verfügt über ein unempfindliche Hammerschlag-Lackierung und dient der sicheren Aufbewahrung vom Schweißgerät, den Rohradaptern und dem Standfuß. Damit der Inhalt nicht im Koffer umherfliegt, können alle Adapter, als auch das Schweißgerät in dafür vorgesehenen Halterungen fixiert werden. Darüber hinaus bietet der Koffer auch noch ausreichend Platz um darin Arbeitshandschuhe oder eine Rohrschneidezange unterzubringen.

Lieferumfang:

• 1 x Högert Muffenschweißgerät 850W im Metallkoffer
• 1 x Högert Standfuß
• 1 x Högert Rohradapter in 16, 20, 25, 32, 40, 50 und 63mm
• 1 x Schraubendreher und Inbusschlüssel

Eigenschaften des Muffenschweißgeräts

Bei dem Högert Muffenschweißgerät 850W handelt es sich um ein leistungsstarkes Schweißgerät für den professionellen Einsatz. Das handliche Gerät vereint eine kompakte Bauweise mit maximaler Nutzbarkeit. Das hochwertige Gehäuse aus blauem ABS-Kunststoff ist robust und stoßfest und verfügt über eine einfache Bedieneinheit mit vier Tasten und einem gut ablesbaren LCD-Display. Über das Display kann die eingestellte Temperatur, die aktuelle Temperatur beim Aufheizen, sowie die Resthitze über rot leuchtende Ziffern abgelesen werden. Zwei Kontroll-LEDs informieren über die Betriebsbereitschaft. Das Schweißgerät kann zur einfachen Handhabung auf den mitgelieferten Standfuß aufgeschoben werden und gewährleistet selbst beim Erwärmen von kräftigeren Rohren mit 40mm, 50 oder 63mm, stets einen sicheren Stand.

Die großzügig dimensionierte Heizplatte auf der bis zu drei Rohradapter aufgeschraubt werden, wird durch die hohe Heizleistung sehr zügig auf die eingestellte Temperatur erhitzt, so dass das Verschweißen von Kunststoffrohren ohne große Wartezeiten erfolgen kann. Mit den sieben Rohradaptern in den Größen Ø 16, Ø 20, Ø 25, Ø 32, Ø 40, Ø 50 und Ø 63mm sind alle Durchmesser enthalten, die in der hydraulischen und pneumatischen Rohrinstallation zum Einsatz kommen. Jeder Rohradapter besteht aus einem Heizdorn, einer Heizmuffe, sowie einer Gewindeschraube aus Edelstahl. Damit die erwärmten Kunststoffrohre sich gut auf bzw. in die Rohradapter stecken und entfernen lassen, sind diese alle mit einer sehr hochwertigen PTFE-Beschichtung versehen, die ein Anhaften des Kunststoffs verhindert. Das nötige Werkzeug zum Festdrehen der Schrauben, bestehend aus einem Inbusschlüssel und einem Kreuzschlitz-Schraubendreher, finden in dem hochwertigen Metall-Koffer ebenfalls Platz und sind im Lieferprogramm enthalten.

Für eine sichere Handhabung ist das Gerät mit einer Resthitzeanzeige ausgestattet, die über das LCD-Display abgelesen werden kann. Darüber hinaus besitzt das Muffenschweißgerät einen Sicherheitsmechanismus, der das Gerät vor dem Betrieb bei zu geringen Temperaturen schützt. Die empfohlene Betriebstemperatur liegt zwischen 0°C und 40°C. Für ein hochwertiges Markenprodukt, dass sich auch an gewerbliche Nutzer richtet, verfügt das Gerät über ein flexibles, baustellentaugliches Kabel mit Schutzkontaktstecker.

Vorteile des Högert Schweißgeräts für Kunststoffrohre

• Die Temperatur kann am LCD-Display abgelesen und stufenlos von 0°C bis 300°C eingestellt werden
• Durch die hohe Leistung, werden die Rohradapter schnell aufgeheizt und halten die Temperatur sicher
• Dank der PTFE-Antihaftbeschichtungen wird ein Anhaften des heißen Rohrs am Adapter verhindert
• Die Kopfplatte verfügt über drei Aufnahmen zur zeitgleichen Nutzung unterschiedlicher Rohradapter
• Die Rohradapter, bestehend aus Heizdorn und Heizmuffe verfügen über eingravierte Größenangaben
• Ein Sicherheitsmechanismus schützt das Gerät vor einen Betrieb bei zu niedrigen Temperaturen
• Das Schweißgerät ist zum gewerblichen Einsatz zugelassen und kann auf Baustellen eingesetzt werden
• Der robuste Transportkoffer hält alles an Ort und Stelle und bietet Stauraum z.B. für Handschuhe

Schweißen von Rohren mit dem Muffenschweißgerät von Högert

Einsetzen der Rohradapter
Im Koffer-Set sind sieben Rohradapter, jeweils bestehend aus einer Heizmuffe zur Erwärmung des Kunststoffrohrs und einem Heizdorn für das Erwärmen der Formstücke, Muffen und Fittngs enthalten. Diese sind nach Größe sortiert übersichtlich im Koffer angeordnet und können einfach aus der dafür vorgesehenen Halterung entnommen werden. Die Kopfplatte des Muffenschweißgeräts verfügt über drei separate Bohrungen, welche zur Aufnahme der Adapter dienen. Das Einsetzen der Rohradapter ist kinderleicht. Nach dem die gewünschte Größe aus dem Koffer entnommen ist, muss die Schraube vollständig gelöst und durch das vorgesehene Loch im Heizdorn, sowie der gewünschten Aufnahme in der Kopfplatte des Heizgeräts geführt werden. Auf der gegenüberliegenden Seite der Kopfplatte wird die Heizmuffe, welche über ein hochwertiges Messinggewinde verfügt, auf die Schraube gedreht, bis diese fest auf der Kopfplatte aufliegt. Ein im Set enthaltener Inbusschlüssel dient zum Festdrehen der Schraube. Um Irrtümer auszuschließen, weisen alle Rohradapter eine eingravierte Größenangabe auf. Dadurch kann ausgeschlossen werden, dass die falsche Größe eingesetzt, oder gar unterschiedliche Größen für Muffen und Dorn verwendet werden.

Je nach Größe der benötigten Rohradapter können bis zu drei Plätze gleichzeitig belegt werden. Dies ist besonders hilfreich, wenn bei der Rohrinstallation Rohre mit unterschiedlichen Durchmessern, Reduziermuffen, oder T-Stücke mit Durchmesserreduzierung verarbeitet werden sollen. Auf ein vollständiges Abkühlen und Auswechseln der Rohradapter kann somit in den meisten Fällen verzichtet werden, allerdings darf immer nur ein Rohr, mit entsprechendem Fitting gleichzeitig erwärmt werden.

ACHTUNG: Bitte achten Sie darauf, das beim Einsetzen der Rohradapter der Netzstecker gezogen und das Gerät ausreichend abgekühlt ist.

Einstellen der Schweißtemperatur
Die Schweißtemperatur kann in einer, zehner und hunderter Schritten auf die exakte Schweißtemperatur eingestellt werden. Das gut ablesbare LCD-Display zeigt dabei die aktuelle Temperatur und signalisiert über die Kontrollleuchte ALM, wenn die eingestellte Temperatur erreicht ist. Eine weitere Kontrollleuchte, welche mit OUT beschriftet ist blinkt, solange sich das Rohrschweißgerät im Aufheizmodus befindet. Diese Leuchte blinkt auch, wenn das Gerät zwischenzeitlich erneut aufheizt, um die eingestellte Temperatur zu halten. Vor allem wenn das Rohr in die Heizmuffe und das Formstück auf den Heizdorn gesteckt werden, kann dies zu einem minimalen Temperaturrückgang führen, der ein erneutes Aufheizen zur Folge hat. Aufgrund der hohen Leistung des Högert Muffenschweißgeräts, ist sowohl das Aufheizen nach der Inbetriebnahme, als auch das Zwischenheizen zum Wiedererreichen der Schweißtemperatur binnen kürzester Zeit erledigt.

Die konkrete Schweißtemperatur, die über die vier Pfeiltasten sehr leicht eingestellt werden kann, ist abhängig vom Kunststoff, der miteinander verschweißt werden soll. Bei unseren weißen PP-R Rohren, liegt die empfohlene Schweißtemperatur bei 260°C. Diese Temperatur ist für das Verschweißen von Rohren aus PVC jedoch zu hoch, so dass hier eine geringere Temperatur am Gerät eingestellt werden muss. Die exakte Temperatur, die für das Verschweißen von thermoplastischen Rohren notwendig ist, sind in der Regel in den Produktbeschreibungen der Händler und Hersteller zu entnehmen.

Erwärmung von Rohr und Verbindungselement
Sobald die gewünschte Schweißtemperatur erreicht ist, was durch das Aufleuchten der Kontrollanzeige signalisiert wird, kann das Kunststoffrohr in die zum Durchmesser passenden Heizmuffe geführt werden. Zeitgleich sollte das Formstück, beispielsweise eine Verbindungsmuffe, auf den gegenüberliegenden Heizdorn aufgesteckt werden. Die Schweißdauer zur Erwärmung der Kunststoffe, ebenso wie die Einstecktiefe, variiert, je nach Werkstoff und Durchmesser. In der Bedienungsanleitung gibt es eine übersichtliche Tabelle mit Richtwerten für das Verschweißen von Rohren aus Kunststoff. Exakte Angaben sollten hingegen immer bei Hersteller oder Händler erfragt werden, sofern diese wichtigen Informationen nicht direkt über die Produktseite erhältlich sind. Bei unseren PP-R Rohren sind diese Angaben, ebenso wie die Abkühlzeit immer in den Zusatzinformationen, als auch in den Datenblättern enthalten, welche wir zum Download bereit stellen.

ACHTUNG: Um Verbrennungen durch Berührung mit der Kopfplatte oder den Rohradaptern auszuschließen, sollten dringend hitzebeständige Arbeitshandschuhe getragen werden.

Herstellen der Schweißverbindung
Nach dem Erwärmen kann das Rohr in das Fitting eingesteckt werden. Dies sollte unverzüglich, ohne großer Verzögerungen, erfolgen. Achten Sie dabei darauf, dass das Rohr gerade und ohne es zu drehen eingeschoben wird, bis die geforderte Einstecktiefe erreicht ist. Im Anschluss sollte die Schweißverbindung abkühlen.

Wechsel der Rohradapter
Das Wechseln der Rohradapter erfolgt auf die gleiche Weise, wie das Einsetzen, mit dem Unterschied, dass die bereits montierten Adapter in umgekehrter Reihenfolge von der Kopfplatte entfernt werden müssen. Dabei ist es sehr wichtig, dass das Gerät vorher ausreichend abkühlt und der Netzstecker aus der Steckdose gezogen wird, um einen versehentliches Aktiveren des Aufheizens auszuschließen. Nachdem der Wechsel der Rohradapter vollendet ist, kann das Gerät wieder ans Stromnetz angeschlossen und die Arbeitstemperatur zum Verschweißen eingestellt werden.

Die entnommenen Rohradapter sollten bei bedarf gereinigt werden, ehe diese wieder an dem vorgesehen Platz im Koffer verstaut werden, damit diese für den nächsten Einsatz wieder verwendet werden können. Zum Reinigen sollten keine metallischen Gegenstände oder Drahtbürsten benutzt werden, denn diese können die Antihaftbeschichtung aus PTFE beschädigen.

Hinweis: Vor der Inbetriebnahme, sollte das Benutzerhandbuch gelesen werden. Um Schäden am Gerät oder Personenschäden zu vermeiden, sind die Sicherheitsbedingungen des Handbuchs strikt einzuhalten!

Technische Daten des Högert Muffenschweißgeräts 850W

• Produktart: Muffenschweißgerät
• Material (Gehäuse): ABS
• Material (Heizkopf):Stahl
• Material (Muffen): Gusseisen (PTFE beschichtet)
• Spannung: 230 Volt
• Nennleistung: 850 Watt
• Schutzart: IPX0
• Elektrisch Schutzklasse: I
• Betriebstemperatur: 0°C - 40°C
• Arbeitstemperatur: 0°C - 300°C
• Einstellung Temperatur: Stufenlos (einer, zehner, hunderter)
• Muffen (Ø in mm): 16 / 20 / 25 / 32 / 40 / 50 / 63
• Geeignete Materialien: Rohre aus thermoplastischen Kunststoffen
• Gewicht: 1,365 kg (inkl. Standfuß, ohne Muffen)
• Netzkabel: 2m H05VV-F
• Resthitzeanzeige: Ja
• Thermosicherung: Ja (Low Temperature Protection)
• Baustellentauglich: Ja
• Gewerbliche Nutzung: Zulässig

Pflege und Wartung des Schweißgeräts für Kunststoffrohre

Das Muffenschweißgerät sollte nach und vor jedem Einsatz auf Beschädigungen am Netzkabel überprüft werden, um sicherzustellen, dass die Kabelisolierung nicht durch Kontakt mit dem Heizkopf geschmolzen ist. Darüber hinaus sollte das Gehäuse, der Heizkopf, als auch die Muffen nach jedem Gebrauch von Anhaftungen befreit werden, nachdem das Gerät vollständig abgekühlt und der Netzstecker aus der Steckdose gezogen wurde. So bleibt ein reibungsloser Betrieb des Geräts gewährleistet. Das Gehäuse, ebenso wie alle weiteren Bauteile können mit einem trockenen, weichen Tuch oder einer Bürste mit Kunststoffborsten von Staub und Schmutz befreit werden. Tauchen Sie das Gerät zur Reinigung niemals in Flüssigkeiten z.B. Wasser ein um die elektrischen Bauteile nicht zu beschädigen oder Gefahr zu laufen, einen lebensgefährdenden Stromschlag bei der Inbetriebnahme zu erhalten. Elektrische Geräte sollten niemals geöffnet werden und dürfen ausschließlich von autorisiertem Fachpersonal repariert werden.

ACHTUNG: Ziehen Sie vor Reinigungs- und Wartungsarbeiten immer den Netzstecker und lassen Sie das Gerät vollständig abkühlen, bevor Reinigungs- und Wartungsarbeiten ausgeführt werden. Es besteht Gefahr von schweren Verbrennungen oder eines Stromschlags!
