Induktiver Spannungsprüfer

Induktions-Spannungsprüfer - Nie wieder Leitungen anbohren

Kompakte Bauform ✓ Optisches & akustisches Signal ✓ Für 12V/48V - 1000V AC ✓

Mit dem induktiven Spannungsprüfer von Högert ist das berührungslose Prüfen von spannungsführenden Leitungen so einfach wie nie zuvor. Es genügt, das professionelle Messgerät mit dem NCV-Sensor an das Kabel heranzuführen, damit mittels induktiver Methode erkannt wird, ob die Leitung unter Spannung steht. Das funktioniert dank der einstellbaren Empfindlichkeit sogar mit unter Putz oder in Trockenbauwänden verlegten Leitungen. Dies wird durch sowohl visuell als auch akustisch signalisiert. Die Farbe der Signal-LED, ebenso wie die Geschwindigkeit des Signal-Tons, variiert dabei in drei Stufen, je nach Intensität des Signals, welches zunimmt, je näher man der Stromquelle kommt. Darüber hinaus ermöglicht der Prüfer die Durchführung eines Durchgangstests sowie die Ermittlung der Stelle der Stromunterbrechung bei beschädigten Leitungen.

Die Handhabung unseres Leitungsprüfers ist kinderleicht und kann mit einem einfachen Tastendruck ausgeführt werden. Eine weitere Taste erhöht die Empfindlichkeit des Induktionssensors und die dritte Taste schaltet eine LED-Beleuchtung zu. Die optische Signalgebung in Ampelfarben erfordert ebenfalls keiner großen Erklärungen, sodass ein Blick in die mitgelieferte Bedienungsanleitung obsolet ist. Als Messgerät für Industrie und Handwerk ist dieses auch für den gewerblichen Einsatz, sowie auf Baustellen zugelassen.

Eigenschaften des NCV-Spannungsprüfers von Högert

Der hochwertige Spannungsprüfer ist für den professionellen Einsatz durch Handwerker und Heimwerker vorgesehen. Der hohe Qualitätsanspruch der damit einhergeht, ist wichtig und kann nur durch den Einsatz hochwertiger Materialien und einer reibungslosen Funktion erfüllt werden. Das kompakte Gehäuse besteht aus schwarzen ABS-Kunststoff, dass sich durch eine hohe Schlagzähigkeit auszeichnet. Stöße oder Stürze, steckt der Spannungsprüfer daher locker weg, auch wenn dieser mal aus der Hand fällt. Die Vorderseite besteht aus einem transparenten Kunststoff und ummantelt den Induktionssensor vollständig. Dort befinden sich auch die Leuchtdioden für die Signalleuchte, welche in intensiv rot aufleuchtet, wenn eine Wechselspannung erkannt wird, sowie die LED der integrierten Taschenlampe. Auf der Rückseite befindet sich der schraubbare Deckel für das Batteriefach, welches die beiden mitgelieferten Batterien enthält. Weitere LEDs befinden sich auf der Oberseite des Gerätes, die die Intensität des erkannten Signals anzeigen. Dort befinden sich auch die gummierten Taster für das Ein- und Ausschalten des Geräts, sowie zum Aktivieren und Abschalten der Taschenlampe. Der dritte Taster, welcher mit einem S als Symbol gekennzeichnet ist, dient zur Erhöhung der Sensorempfindlichkeit. Ist dieser aktiv, leuchtet die Taste rot auf. Der Gürtelclip, der ebenfalls auf der Oberseite angeordnet ist, dient der praktischen Aufbewahrung am Gürtel oder in der Brusttasche, damit der Spannungsprüfer stets schnell zur Hand ist, wenn eine Messung ausgeführt werden soll. Um die Lebensdauer der Batterien zu maximieren, verfügt der induktive Spannungsprüfer über eine automatische Abschaltung. Diese bewirkt, dass das Gerät nach etwa 5 Minuten abgeschaltet wird, jedoch sehr einfach direkt wieder eingeschaltet werden kann, wenn die Messungen noch nicht abgeschlossen sein sollten.

Die Funktion des Messgerätes ist einfach erklärt. Nach dem Einschalten wird das Messgerät an die zu prüfende Leitung herangeführt. Der Kunststoffummantelte Induktionssensor erkennt Induktivitäten, die beim Stromdurchfluss eines Kabels entstehen. Diese können je nach Spannung mehr oder weniger stark ausfallen und werden durch unterschiedliche visuelle und akustische Signale angezeigt. Auch Leitungen die in der Wand oder im Boden verlegt sind, weisen ein verringertes Signal auf, sodass die Eingangsempfindlichkeit des Sensors von 48 Volt auf 12 Volt herabgesetzt werden kann. Auf diese Weise lässt sich auch eine unter Putz verlegt Leitung ausfindig machen. Das ist bei Montagearbeiten aller Art ein entscheidender Vorteil und aus diesem Grund ist der Spannungsprüfer bei Handwerkern, angefangen beim Küchenmonteur, dem Fassadenbauer, aber auch dem Montagebetrieb für eine Terrassenüberdachung ein sehr begehrtes Tool, dass zur Sicherheit der Mitarbeiter beiträgt, aber auch das Risiko für hohe Kosten zur Instandsetzung einer angebohrten Leitung auf ein Minimum reduziert.

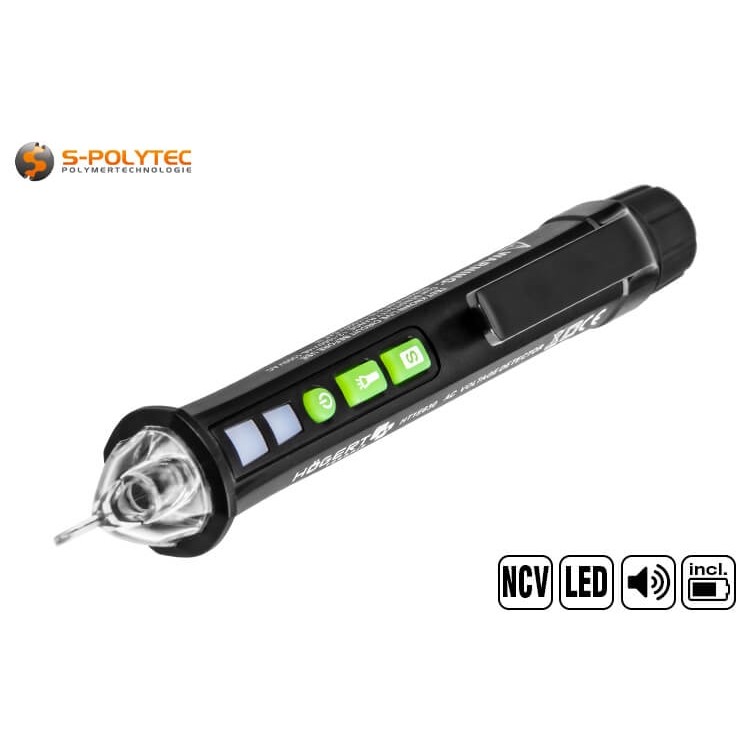

Ein kleines nützliches Gimmick ist die zuschaltbare Taschenlampe, die es ermöglicht, auch bei schlechter Raumausleuchtung oder in völliger Dunkelheit die schadhafte Stelle in der Leitung ausfindig zu machen, die dafür verantwortlich ist, dass die Deckenleuchte Ihren Dienst verweigert. Viel wichtiger als die Taschenlampe ist jedoch, dass bei dem Spannungsprüfer auch die erforderlichen Normen zur Handhabung und Sicherheit eingehalten werden. Die Einhaltung der Sicherheitsklassen CE KAT.III 1000V / CAT.IV 6000V, sind die CE-Kennzeichnung, welche von Bedeutung sind. Das CE-zeichen ist aber ohnehin für alle Geräte, die in der EU verkauft werden vorgeschrieben, sodass es eigentlich keiner besonderen Erwähnung Bedarf. Viel wichtiger sind hier spezifischen EN und DIN-Normen, die je nach Produkt sehr unterschiedlich sind. Für elektrische Messgeräte ist beispielsweise die DIN61010-1 gültig. Dadurch, dass alle Anforderungen der Norm erfüllt werden, was durch eine weiße Aufschrift seitlich am Gehäuse auch noch mal bestätigt wird, ist der Spannungsprüfer auch für die gewerbliche Nutzung durch Industrie und Handwerk zugelassen. Damit zählt unser Prüfer zu einem sehr nützlichen und für viele Handwerker auch unverzichtbarem Tool, um die persönliche Sicherheit zu gewährleisten und Beschädigungen an Stromleitungen zu vermeiden.

Vorteile vom Högert Spannungsprüfers für Wechselspannung

• Der induktive NCV-Sensor ermöglicht die berührungslose Erkennung von stromführenden Kabeln
• Das Signal bei Spannungsfeststellung erfolgt sowohl auf optische als auch akustische Weise
• Dank einstellbarer Empfindlichkeit auch für spannungsführende Leitungen in Wänden geeignet
• Die Signal-Anzeige signalisiert die Intensität des Signals in drei unterschiedlichen Farben
• Das kompakte Gehäuse aus schlagzähem ABS-Kunststoff schützt vor mechanischer Beschädigung
• Die Tasten auf der Oberseite erlaubt eine Einhandbedinung mit linker oder rechter Hand
• Die integrierte Taschenlampe ermöglicht auch Arbeiten bei schlechten Lichtverhältnissen
• Die Lebensdauer der Batterien wird durch die automatische Abschaltfunktion verlängert

Anwendung und Handhabung des induktiven Spannungsprüfers

Vor der Erstinbetriebnahme müssen die Batterien in das Gehäuse eingelegt werden. Diese sind im Lieferumfang enthalten. Zum Einsetzen der Batterien muss das Gehäuse auf der Rückseite aufgebschraubt und die Batterien mit dem Plus-Pol voran nacheinander eingeschoben werden. Zur Sicherheit ist dies aber auch noch mal auf der Unterseite des Gehäuses eingraviert. Abschließend kann der Batteriedeckel wieder aufgeschraubt werden, sodass der Stromkreis geschlossen und die Stromversorgung des Messgeräts gewährleistet ist. Mit einem Druck auf den runden Ein-Aus-Taster wird der Spannungsprüfer eingeschaltet. Es leuchten für einen kurzen Moment alle LEDs des Gerätes und es ertönt ein einfacher kurzer Signalton. Das Wechseln der Batterien funktioniert auf die gleiche Weise und wird durch eine blinkende Status-LED beim Einschalten, ebenso wie durch ein akustisches Signal angekündigt, wenn ein Batteriewechsel erforderlich ist.

Sicherheit geht vor
Bevor der Spannungsprüfer zum Einsatz kommt, sollte dringend geprüft werden, ob die Batteriespannung noch ausreichend ist, denn nichts ist schlimmer, als in eine Leitung zu bohren oder sogar mit einem Nagel einzuschlagen und einen elektrischen Schlag zu bekommen, weil man sich darauf verlassen hat, das kein Stromkabel in der Nähe ist, weil das Gerät nichts angezeigt hat. Zum Prüfen genügt es, dieses einzuschalten und in die Nähe eines Kabels zu führen. Das kann in der Nähe einer Steckdose sein, aber genauso gut das Anschlusskabel einer Stehleuchte. Wichtig ist, dass diese auch unter Spannung stehen müssen und die Sicherung eingeschaltet ist. Erst nach diesem Funktionstest ist sichergestellt, dass das Gerät zuverlässig funktioniert und bedenkenlos verwendet werden kann.

Leitungen finden mit einem Knopfdruck
Der Spannungsprüfer dient dazu, zu prüfen, ob eine Leitung unter Spannung steht, oder um eine Leitung in der Wand ausfindig zu machen. Dies funktioniert jedoch nur bei Stromkreisen mit Wechselspannung, wie Sie für die Netzstromversorgung von Lampen, Steckdosen, Geräten, Maschinen und Anlagen üblich ist. Dazu schaltet man das Gerät ein, führt sicherheitshalber einen Funktionstest aus, und führt den Sensor in Richtung der zu prüfenden Leitung. Erkennt der Spannungsprüfer eine vorliegende Spannung, wird dies sowohl akustisch, als auch durch Aufleuchten der LED am Kopf, sowie über die Signal-Diode vor dem Ein-Aus-Schalter angezeigt. Je stärker die Spannung, desto höher die induktive Spannung, die vom Sensor erfasst werden kann. Diese wird in drei unterschiedlichen Farbabstufungen signalisiert. Leuchtet die Signal-LED oberhalb des Ein-/Aus-Tasters dauerhaft rot, steht dies für eine hohes Signal, also eine hohe Spannung oder eine spannungsführende Leitung in unmittelbarer Nähe. Leuchtet die Diode hingegen dauerhaft grün, ist das Signal entweder etwas entfernt oder aber die Spannung fällt moderat aus. Blinkt die LED hingegen grün, zeugt dies von einem schwachen Signal. Das bedeutet, dass zwar eine Leitung in der Nähe ist, diese aber noch weit genug entfernt sein sollte, um dort eine Lochbohrung in der Wand auszuführen. Das akustische Signal verändert sich ebenfalls durch die Geschwindigkeit des Piep-Tons, welches mit zunehmender Signalstärke immer schneller aufeinanderfolgend ertönt.

TIPP: Durch einen Druck auf die System-Taste S wird die Signalempfindlichkeit erhöht, sodass auch spannungsführende Leitungen in Wand, Decke und Boden ausfindig gemacht werden, die Unterputz verlegt sind. Die höhere Eingangsempfindlichkeit des NCV-Sensors wird durch das aufleuchten der roten LED im vorderen Bereich der Systemtaste angezeigt.

Auch im Dunkeln auf der sicheren Seite
Mit der integrierten Taschenlampe ist das Auffinden und Prüfen von spannungsführenden Leitungen in dunklen Kellerräumen, oder bei schlechten Lichtverhältnissen kein Problem mehr und verringert somit das Unfallrisiko, während man auf der Suche nach dem Kabel ist. Das Licht kann zwar nicht mit einer richtigen Taschenlampe mithalten, reicht aber durchaus aus, um die Umgebung so weit auszuleuchten, dass Stolperfallen durch Gegenstände auf dem Boden, oder an Wand und Decke montierte Objekte erkannt werden. Die weiße LED auf der Vorderseite des Spannungsprüfers kann durch einen einfachen Druck auf die grüne Taste, welche mit einem Taschenlampen-Symbol beschriftet ist, eingeschaltet werden. Ein weiterer Druck schaltet die Lampe wieder aus. Um zu vermeiden, dass die Taschenlampe versehentlich eingeschaltet bleibt, und so die Lebensdauer der Batterie unnötig verkürzt, sorgt die eine automatische Abschaltung dafür, dass die Taschenlampe nach 5 Minuten deaktiviert wird.

Technische Daten vom Högert Spannungsprüfer

• Produktart: Elektrisches Messgerät
• Material (Gehäuse): ABS-Kunststoff
• Abmessungen: 156mm x Ø20mm
• Messeignung: Wechselspannung
• Spannungsbereich: 12V/48V - 1000V AC
• Frequenz: 50Hz/60Hz
• Messverfahren: Induktion
• Messergebnis: Visuelles und optisches Signal
• Sicherheitsklasse: CE KAT.III 1000V / CE KAT.IV 600V
• Batteriestandsanzeige: Ja (Status-LED)
• Betriebsspannung: 3V (2 x 1.5V AAA-Batterie, inbegriffen)
• DIN Norm: DIN EN 61010-1
• Gewerbliche Nutzung: Zulässig

Aufbewahrung und Pflege Leitungssuchers

Bei der Aufbewahrung und Pflege des Spannungsprüfers ist im Grunde nicht viel zu beachten. Aufgrund des robusten ABS-Gehäuses übersteht das Messgerät auch leichte Stöße beim Transport im Werkzeugkoffer, ohne dass die Funktion darunter leidet. Sollte das Gehäuse, allen voran die transparente Spitze mit dem NCV-Sensor verschmutzt sein, kann sich dies auf die Messungen auswirken. Es wird daher empfohlen, den Prüfer gelegentlich zu Reinigen und mit einem feuchten Tuch abzuwischen.

Bei längerer Nichtbenutzung des Spannungsprüfers, ebenso wie in kalten oder feuchten Umgebungen, sollten die Batterien aus dem Gerät entnommen werden, um eine vorzeitige Entladung durch Kälte, ebenso wie einer Batterie-Korrosion durch Entladung innerhalb des Gerätes entgegenzuwirken.

Angaben zu Batterien und Altbatterien

ACHTUNG: Entleerte Batterien dürfen nicht über den Hausmüll entsorgt werden und müssen in geeigneten Sammelbehältern der fachgerechten Entsorgung zugeführt werden.

Die im Lieferumfang enthaltenen Batterien sind nicht wiederaufladbar und müssen nach der Entleerung zum Schutz der Umwelt fachgerecht entsorgt werden. Als Inverkehrbringer sind wir von S-Polytec gemäß EU-Batterieverordnung (EU-BattV 2023/1542) dazu verpflichtet, Sie darüber in Kenntnis zu setzen, dass es sich bei den Batterien um nicht aufladbare Allzweck-Geräte-Batterien handelt, die Sie entweder an freiwilligen Sammelstellen kostenfrei entsorgen können oder an uns zur fachgerechten Entsorgung zurücksenden können.
