Nutenstein mit Federkugel (vernickelt)

Nutenstein mit Federkugel für Konstruktionsprofile

6mm oder 8mm Nutenbreite ✓ Verschiedene Gewindegrößen ✓ Für Innen & Außen ✓

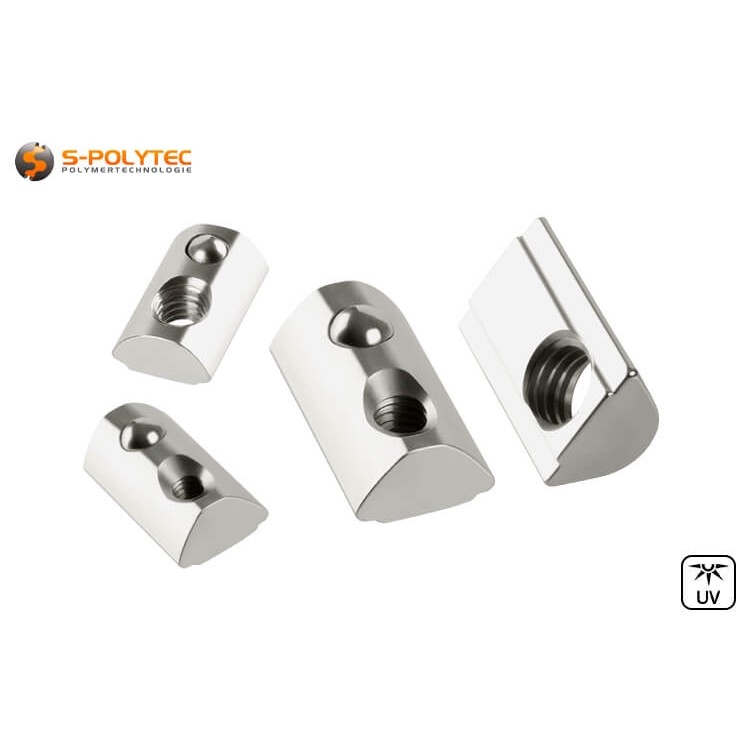

Unsere Nutensteine mit Federkugel sind in verschiedenen Ausführungen für Konstruktionsprofile mit 6mm oder 8mm Nutenbreite erhältlich. Darüber hinaus sind die breiten Nutensteine auch in unterschiedlichen Größen in Bezug auf das Innengewinde verfügbar, welches beim kleinen 6mm Nutenstein wahlweise einen Gewindedurchmesser von 4mm oder 5mm aufweist. Die 8mm Version ist zudem mit Gewinden der Größe M6 und M8 erhältlich. Durch die Kompatibilität mit Konstruktionsprofilen des I-Systems (beispielsweise item®-Systemprofilen), sind unsere Nutensteine und Profile auch zur Erweiterung bestehender Konstruktionen geeignet. Dank der Herstellung aus Kohlenstoffstahl, welches sich durch eine herausragende Festigkeit auszeichnet, in Kombination mit der verbreiterten Auflagefläche, erlaubt der Nutenstein mit Federkugel höhere Einzeltraglasten, als ein einfacher Nutenstein. Durch die zusätzliche Nickelbeschichtung, steht auch einem Gebrauch in feuchten Umgebungen, sowie dem Außenbereich nicht entgegen, da diese Oberflächenbeschichtung eine gute Korrosionsfestigkeit des Stahls sicherstellt.

Durch die federnd gelagerte Stahlkugel wird der Nutenstein in der Position gehalten, lässt sich aber bei Bedarf problemlos noch innerhalb der Nut verschieben. Dies ist vor allem bei Befestigungen von Anbauteilen, Scharnieren oder Winkelverbindern an senkrecht verlaufenden Konstruktionsprofilen ein Vorteil und erleichtert die Montage deutlich. Die größere Auflagefläche verteilt Belastungen durch Zug- und Scherkräfte über eine größere Fläche am Profil, was dazu beiträgt, dass das Risiko von Einkerbungen oder Deformierungen der Nuten bei höheren Lasten deutlich verringert werden.

HINWEIS: Die Nutensteine sind Kompatibel mit Profilen des I-Systems. Einzige Voraussetzung ist die Berücksichtigung der Nutbreite und Nuttiefe, damit diese in das Profil eingeführt werden können. Fällt die Nuttiefe des Profil hoch aus, hat der Klemmeffekt der Federkugel keine Wirkung.

Eigenschaften unserer selbsthaltenden Nutensteine

Ein Nutenstein mit Federkugel besteht im Grunde aus zwei Kernelementen. Da wäre zum einen das Innengewinde zur Aufnahme der Gewindeschraube, wie es auch bei einfachen Nutensteinen der Fall ist. Seitleich daneben befindet sich eine kleine Stahlkugel, welche durch eine kleine Feder nach außen gedrückt wird, so dass diese bei entsprechender Nuttiefe bewirkt, dass der Nutenstein sicher in der Position innerhalb der Nut gehalten wird, aber dennoch ohne Probleme verschoben werden kann. Dieses Verfahren ist auch von Umschaltknarren bekannt, bei der die Federarretierung verhindert, dass sich die Stecknüsse einfach von der Vierkantaufnahme lösen. Die konstruktionsbedingte Breite des Nutensteins hat zum einen zur Folge, dass diese nur seitlich in das Profil eingeschoben werden können, aber auch den Vorteil, dass die Kontaktfläche zum Profil fast drei Mal so hoch ausfällt, als bei einem einfachen Nutenstein, der durch die offene Nut in das Profil eingesetzt wird. Daraus ergibt sich logischer weise auch eine deutlich bessere Verteilung der Zug- und Scherlast. Gefertigt werden die Nutensteine aus massivem Kohlenstoffstahl. Ein hochfester Werkstoff, der ideal für sichere und belastbare Befestigungen ist.

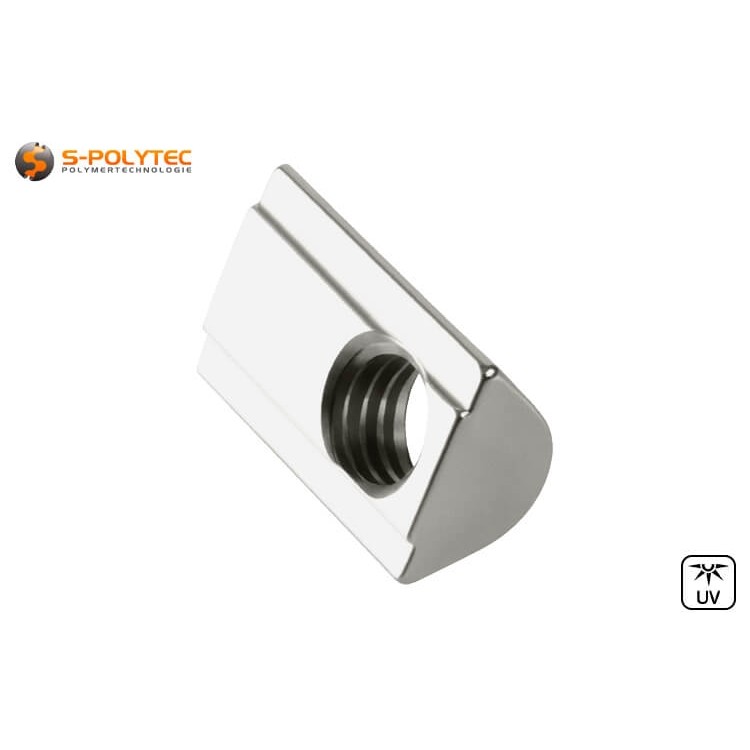

Die Nickelbeschichtung erfüllt gleich zwei Zwecke. Zum einen wird die Widerstandsfähigkeit gegen Korrosion durch feuchte Umgebungsbedingungen deutlich verbessert, so dass die Befestigungsmittel auch für Konstruktionen in Feuchträumen wie Badezimmer, Sauna, Schwimmbädern oder im Außenbereich genutzt werden können und zum Zweiten wird das Risiko einer Kontaktkorrosion erheblich verringert, welche bei direktem Kontakt von Stahl und Aluminium auftreten kann. Überdies erhält der Nutenstein eine ansprechende Oberfläche mit feinem Glanz, auch wenn davon nach der Montage in der Regel ohnehin nichts zu sehen ist.

Nutensteine sind in unzähligen Formen und Varianten erhältlich, daher ist es wichtig, sich die Abmessungen der Nuten von Konstruktionsprofilen und Nutensteinen mal genauer anzusehen. Gerade bei Nutensteinen mit Federkugel ist dies sinnvoll, damit die federnd gelagerte Kugel ausreichend innerhalb des Profils fixiert. Unsere Nutensteine sind auf unserer Konstruktionsprofile abgestimmt. Diese, ebenso wie alle anderen Komponenten sind aber kompatibel mit I-System-Profilen, so dass auch unsere Nutensteine mit Federkugel mit den meisten Profilen anderer Hersteller kombiniert werden können.

Spezifische Daten der Nutensteine mit Federkugel

• Nutenstein M4 für 20x20mm, Nut 6: Ø Gewinde: 4mm, Nutbreite: 6mm, Nuttiefe: 6.1mm, Gewicht: 1g
• Nutenstein M5 für 20x20mm, Nut 6: Ø Gewinde: 5mm, Nutbreite: 6mm, Nuttiefe: 6.1mm, Gewicht: 1g
• Nutenstein M4 für 30x30mm, Nut 8: Ø Gewinde: 4mm, Nutbreite: 8mm, Nuttiefe: 7.5mm, Gewicht: 8g
• Nutenstein M5 für 30x30mm, Nut 8: Ø Gewinde: 5mm, Nutbreite: 8mm, Nuttiefe: 7.5mm, Gewicht: 8g
• Nutenstein M6 für 30x30mm, Nut 8: Ø Gewinde: 6mm, Nutbreite: 8mm, Nuttiefe: 7.5mm, Gewicht: 10g
• Nutenstein M8 für 30x30mm, Nut 8: Ø Gewinde: 8mm, Nutbreite: 8mm, Nuttiefe: 7.5mm, Gewicht: 8g

Montage und Anwendung von Nutensteinen

Nutensteine vervielfachen die Möglichkeiten bei Konstruktionsprofilen. Während einfache Nutensteine für einfache Befestigungen mehr als ausreichend sind, dienen Nutensteine mit Federkugel dem Zweck, dass diese nicht einfach innerhalb der Profilnut verrutschen und zudem durch die größere Auflagefläche eine bessere Lastverteilung bieten, so dass auch schwerere Bauteile am Profil befestigt werden können, ohne dass eine Deformation des Profils befürchtet werden muss. Die Montage von Winkeln, Anbauteilen, Verkleidungsplatten, usw. ist dabei vergleichbar mit herkömmlichen Nutensteinen mit dem einzigen Unterschied, dass der größere Nutenstein seitlich in die Nut eingeschoben werden muss, während ein herkömmlicher Nutenstein durch die offene Nut geführt und gedreht werden kann.

Das Innengewinde der Nutensteine dient zur Aufnahme von Gewindeschrauben. Je nach Anbauteil, muss darauf geachtet werden, ob die Schraube einen Senkkopf oder einen Zylinderkopf aufweisen muss. Für unsere Scharniere oder einseitig abgerundeten Montagewinkel sind Senkkopfsschrauben erforderlich. Für alle anderen Winkel und Profilverbinder, die mit Nutensteinen angebracht werden, sind Zylinderschrauben besser geeignet. Die Länge der Schraube sollte so gewählt werden, dass dieses ausreichend in das Gewinde des Nutensteins eingedreht werden kann, jedoch nicht so lang ist, dass es auf der Innenseite an das Profils heranreicht.

HINWEIS: Die Nutensteine sind breiter als gewöhnliche Nutensteine und müssen daher durch ein offenes Ende des Konstruktionsprofils in die Nut eingeschoben werden.

Anwendungsbeispiele für Nutensteine mit Federkugel

• Die größeren Nutensteine sind hervorragend für lasttragende Verstrebungen bei Konstruktionsprofilen
• Nutensteine mit Federkugel erleichtern die Befestigung von Scharnieren an senkrechten Profilen deutlich
• Dank der federnd gelagerten Kugel sind die Nutensteine gut für verschiebbare Deckenleuchten oder Vorhänge
• Kombiniert mit verstellbaren Winkelverbindern an der Profilnut sind robuste Dachkonstruktionen möglich
• Die breiten Nutensteine sind ideal zur Montage von unseren extra verstärkten 90° Befestigungswinkeln

Technische Daten der abrutschsicheren Nutensteine

• Material: Kohlenstoffstahl (vernickelt)
• Farbe: Silber
• Nutbreite: 6mm oder 8mm
• Kompatibilität: I-System
• Gewindeart: Innengewinde
• Ø Gewinde: M4, M5, M6 bzw. M8
• Gewicht: 1g bis 10g
• UV-Beständigkeit: Sehr Gut
• Witterungsbeständigkeit: Sehr Gut
• Korrosionsbeständigkeit: Gut
