Nutensteine für Konstruktionsprofile

Nutensteine für Konstruktionsprofile - Ab 1 Stück

Für Innen & Außen ✓ Einfache Handhabung ✓ Verschiedene Größen ✓

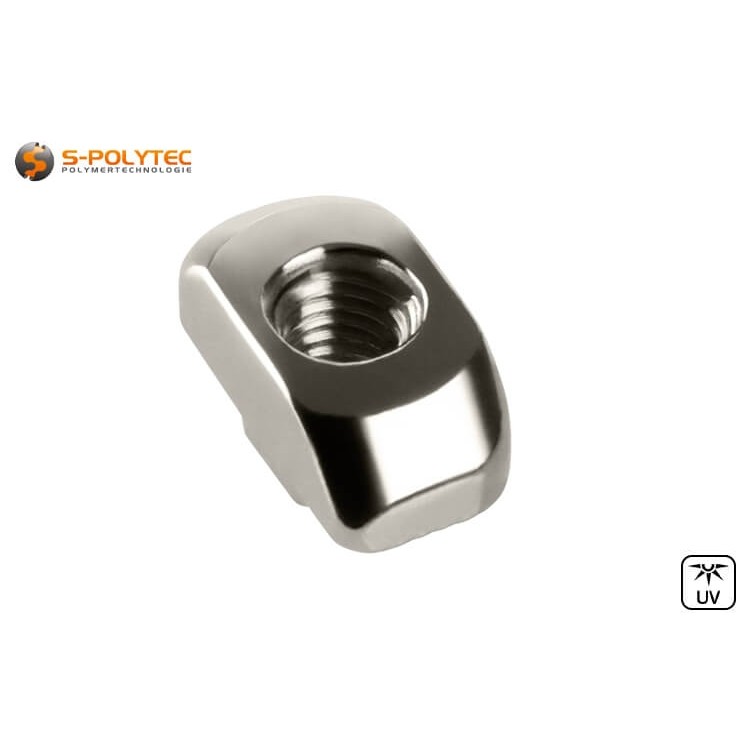

Unsere Nutensteine sind in fünf unterschiedlichen Ausführungen erhältlich. Diese unterscheiden sich in der Nutenbreite und dem Gewindedurchmesser, so dass für jeden Anwendungszweck und jedes Konstruktionsprofil der ideale Nutenstein gewählt werden kann. Für unsere Konstruktionsprofile in 20x20 Nut 6 sind die kleinen Nutensteine mit Innengewinde in der Größe M4 oder M5 passend. Die Nutensteine für 8mm Nutenbreite sind zudem auch mit einem 6mm Innengewinde erhältlich, so dass dickere Gewindeschrauben für höhere Belastungen eingesetzt werden können. Der Nutenstein wird in die Nut eines Profils oder einer Schiene eingeführt und kann dort durch einfaches Verschieben oder Festschrauben präzise positioniert werden, um eine feste und stabile Verbindung zu gewährleisten. Dank der Fertigung aus vernickeltem Kohlenstoffstahl wird eine perfekte Kombination aus Stärke, Flexibilität und Korrosionsbeständigkeit erreicht, was sie zu einer unverzichtbaren Komponente in verschiedenen industriellen Anwendungen mit Konstruktionsprofilen im Innen wie Außenbereich macht.

Die kleinen Nutensteine mit 6mm oder 8mm Breite sind kompatibel mit allen gängigen Konstruktionsprofilen aus Aluminium, so dass diese auch für Befestigungen aller Art an bestehenden Konstruktionen eingesetzt werden können. Auf diese Weise können Erweiterungen der Konstruktion, aber auch Abdeckungen und Verkleidungen nachgerüstet werden. Sie bieten zudem eine praktische und wirtschaftliche Lösung für modulare Systeme, in denen Bauteile oft an verschiedene Positionen verschoben oder ausgetauscht werden müssen.

HINWEIS: Die Nutensteine verfügen über ein Innengewinde, das im Durchmesser von der konkreten Auswahl abhängt. Die passenden Gewindeschrauben, sind ebenfalls in verschiedenen Längen, wahlweise mit Zylinderkopf oder mit Senkkopf bereits ab einer Schraube zu günstigen Preisen erhältlich.

Eigenschaften unserer Nutensteine aus Kohlenstoffstahl

Unsere Nutensteine aus vernickeltem Kohlenstoffstahl bieten eine hohe Festigkeit und sind extrem belastbar. Kohlenstoffstahl ist ein harter und strapazierfähiger Werkstoff, der auch bei hohen Belastungen und Vibrationen Stabilität bietet. Durch die Vernickelung wird die Oberfläche zusätzlich gegen Korrosion und Verschleiß geschützt. Dadurch ist mit unseren Nutensteinen auch im Außenbereich, in feuchten oder industriellen Umgebungen eine langanhaltende, sichere Verbindung gewährleistet. Dank ihrer hohen Belastbarkeit und Anpassungsfähigkeit sind Nutensteine nahezu unverzichtbar für alle erdenklichen Konstruktionen, sowie im Anlagenbau, bei denen Flexibilität in der Befestigung erforderlich ist, wie z. B. im Maschinenbau, in der Automobilindustrie und in der Fertigung von Produktionsanlagen.

Die Nutensteine sind je nach Nutenbreite mit Innengewinden im Durchmesser M4, M5 oder M6 erhältlich. Mit zunehmendem Gewindedurchmesser erhöht sich auch die Stärke und mechanische Belastbarkeit der Schraubverbindung um je nach Anforderung eine feste und stabile Verbindung zu gewährleisten.

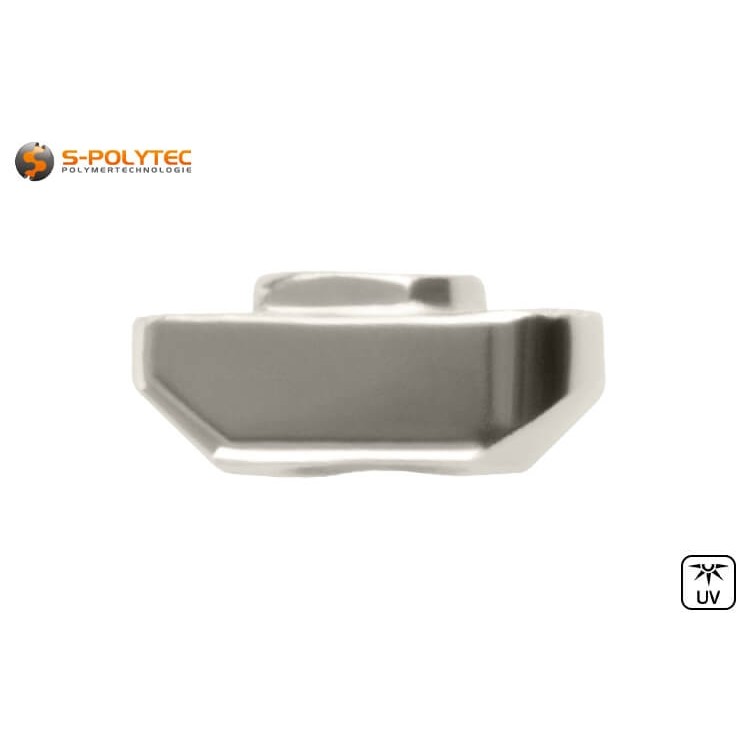

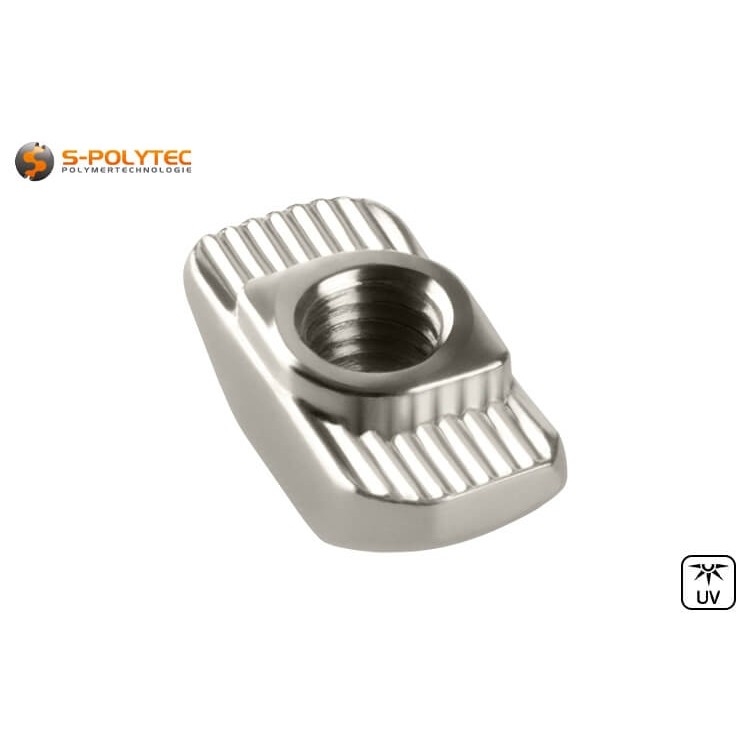

Nutensteine verfügen über je eine nahezu eckige und eine stark gerundete Kante auf jeder Seite, die diagonal gegenüberliegend angeordnet sind. Diese besondere Konstruktion bewirkt, dass sich der Nutenstein an beliebiger Stelle in die offene Nut eines Konstruktionsprofils einsetzen lässt und dennoch beim Eindrehen der Gewindeschraube nicht kontinuierlich mit dreht, da der Nutenstein über die eckigen Kanten im Profil verkantet, sobald dieser um 90 Grad im Uhrzeigersinn verdreht wurde. Durch die gerillte Auflagefläche zu beiden Seiten, ist ein verrutschen des Nutensteins nach dem Festdrehen der Schraube nicht zu befürchten, da diese im Gegensatz zu einer glatten Oberfläche eine festere Verbindung zur Oberfläche auf der Innenseite des Nutenprofils sicherstellt.

HINWEIS: Nutensteine sind in unterschiedlichen Breiten für Systemprofile mit 6mm oder 8mm Nutbreite erhältlich und sollten immer passend zum Profil gewählt werden. Andernfalls kann die Sicherheit bei Belastung der Befestigung nicht sichergestellt werden.

Montage und Anwendung von Nutensteinen an Konstruktionsprofilen

Nutensteine aus vernickeltem Kohlenstoffstahl sind vielseitige und robuste Verbindungselemente, die in verschiedenen Maschinenbau- und Konstruktionseinsätzen eine wichtige Rolle spielen und ein unverzichtbares Mittel, wenn es um die Errichtung von Konstruktionen mit Systemprofilen geht. Sie erlauben die Verbindung von Profilen untereinander, als auch die Montage von Komponenten und Objekten an einem Konstruktionsprofil. Für die Montage reicht ein Nutenstein allein jedoch nicht aus, so dass immer auch eine Gewindeschraube in entsprechender Größe benötigt wird, um das vielseitige Befestigungsmittel in die Nut einzusetzen und eine flexibel veränderbare und dennoch sichere Befestigung zu ermöglichen. Dazu wird die Schraube im Uhrzeigersinn gedreht. Der Nutenstein dreht dabei eine Viertelumdrehung mit ehe dieser in der Nut verkantet und so gegen Mitdrehen beim Festziehen der Schraubverbindung gesichert ist.

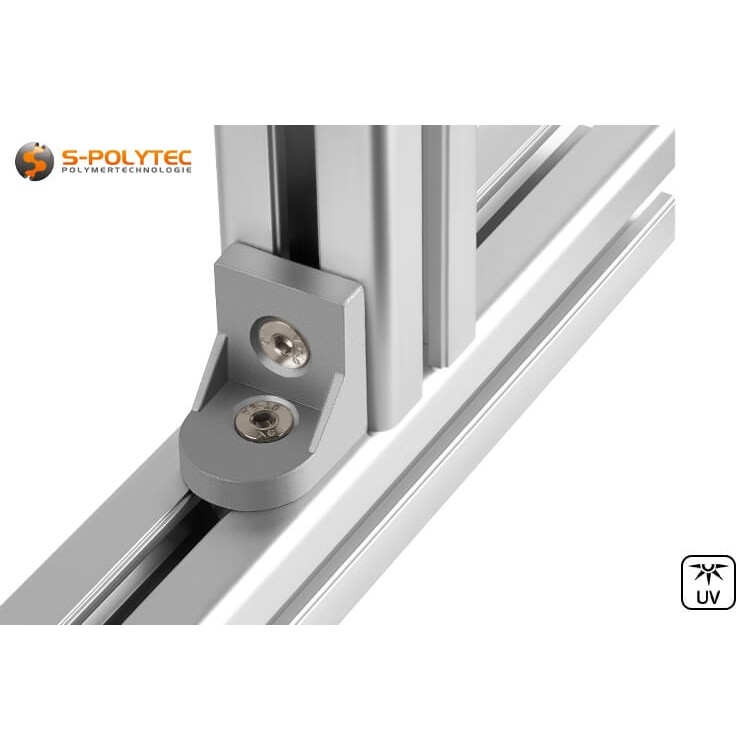

Auf diese Weise lassen sich mit wenigen Handgriffen und einfachsten Schraubwerkzeugen, Scharniere, Griffe, Eckverbinder oder Objekte aller Art an Konstruktionsprofilen verschrauben und jederzeit in der Position verändern oder spurlos wieder entfernen. So wird aus einem einfachen Aluprofil ein vielseitiges System, welches flexible anpassbare Konstruktionen erlaubt. Vom industriellen Einsatz zur Fertigung von Maschinen und Anlagen, über den Fahrzeugbau, bis zum Hobbyanwender zur Erweiterung des heimischen 3D-Druckers, sind mit Konstruktionsprofilen, Nutensteinen, Schrauben und anderen System-Komponenten nahezu keine Grenzen gesetzt.

Nutensteine sind eine hervorragende Wahl zur Verkleidung von Konstruktionen aus Systemprofilen. Auf diese Weise lassen sich mit einfachen Mitteln und Werkzeugen individuelle Möbel, Trennwände oder Sichtschutzeinrichtungen errichten. Bei Verkleidungsplatten, bei denen aufgrund der Wärmeausdehnung eine zwängungsfreie Montage erfolgen muss, wie es bei Alu-Verbundplatten, HPL oder Massivholz der Fall ist, empfehlen wir den Einsatz einer Polyscheibe als Gleitunterlage zwischen Plattenoberfläche und dem Konstruktionsprofil. Die passenden Balkonschrauben, die wir in sehr vielen Farben, passend zu unseren HPL-Platten führen, sind mit einem Gewindedurchmesser von 5mm perfekt für Nutensteine mit 5mm Innengewinde geeignet.

TIPP: Nutensteine sind ideal um bei senkrechten Montagen von Scharnieren oder Befestigungswinkeln einen kurzfristigen Höhen-Begrenzer in das Nutenprofil einzusetzen, damit die Montagelemente nicht nach unten verrutschen, bis diese fest mit dem Konstruktionsprofil verschraubt sind. Nach erfolgter Montage können die Nutensteine sehr einfach wieder entnommen werden.

Anwendungsbeispiele für unsere Nutensteine

• Nutensteine werden zur Montage von Türen und Klappen mit Scharnieren an Konstruktionsprofilen eingesetzt
• Mit Nutensteinen sind Befestigungswinkel für Einlegeböden an variablen Regalsystem jederzeit einsetzbar
• Verkleidungen aus Kunststoff oder Holz in zwängungsfreier Montage sind mit Nutensteinen problemlos möglich
• Mit Nutensteinen, Gewindeösen und Konstruktionsprofilen lassen sich funktionale Gardinenschienen errichten
• Die Nutensteine sind auch kompatibel mit Systemprofilen von Ganzjahres-Vorzelten der Marke Ben Eilers

Technische Daten der Nutensteine für Konstruktionsprofile

• Werkstoff: Kohlenstoffstahl (vernickelt)
• Farbe: Silber
• Gewindeart: Innengewinde
• Ø Gewinde: M4 - M6
• Nutbreite: Nut 6 bzw. Nut 8
• Gewicht: 0.5g - 3.5g
• UV-Beständigkeit: Sehr Gut
• Witterungsbeständigkeit: Sehr Gut
• Korrosionsbeständigkeit: Gut
