3W Outdoor-LED-Einbaustrahler Mini (3000K, Warmweiß)

Mini LED-Einbauspot 12V, 3W (3000K, Warmweiß)

Aluminiumgehäuse ✓ Kompaktes Einbaumaß ✓ Für Innen- und Außen ✓

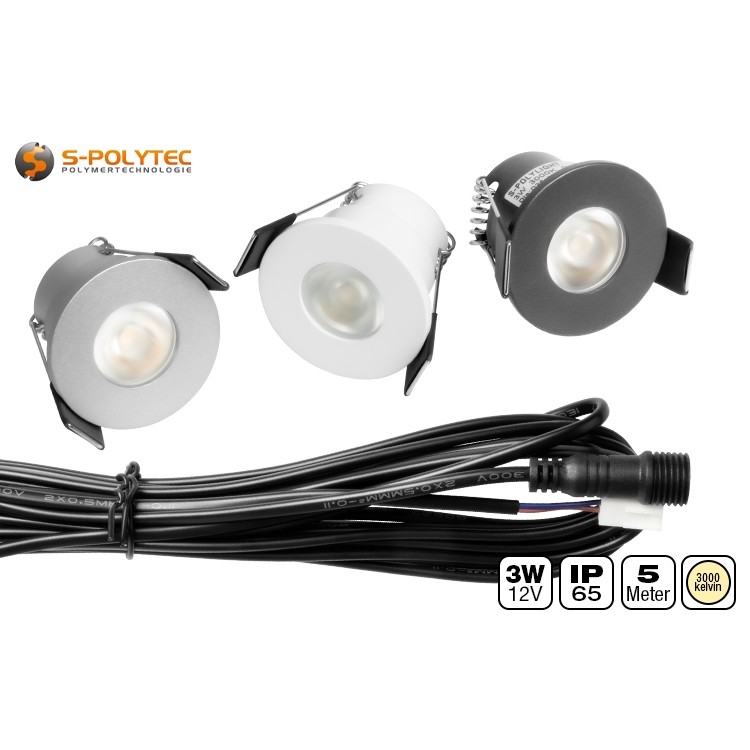

Unsere S-Polylight LED-Einbauspots mit 3W Leistung sind zur Erweiterung unserer Komplett-Sets geeignet, um so bis zu 12 Einbaustrahler an einem LED-Power-Controller anzuschließen. Das 5 Meter lange Anschlusskabel ist vorkonfektioniert und wird über eine einfache Steckverbindung an den HUB des Controllers angeschlossen. Die Helligkeit eines Einzelspots liegt bei 190 Lumen und kann bei Bedarf durch Dimmen verringert werden. Mit einer Farbtemperatur von 3000 Kelvin erstrahlen die kompakten LED-Leuchten in angenehmen Warmweiß und trägt somit zu einer gemütlichen Beleuchtung im Innen wie Außenbereich bei. Das hochwertige Gehäuse besteht aus lackiertem Aluminium und ist wahlweise in Anthrazit (RAL 7016), Silber oder Weiß erhältlich. Der Außendurchmesser der Mini-Einbaustrahler fällt mit 36mm etwa um die Hälfte geringer aus, als herkömmliche Einbaustrahler. Der erforderliche Lochdurchmesser für die Montage beträgt lediglich 28mm und mit einer geringen Einbautiefe von 29mm, lässt sich der kleine LED-Spot auch in abgehangenen Decken mit geringer Tiefe problemlos installieren.

Dank der sehr kompakten Abmessungen sind die hochwertigen Einbauspots perfekt zur Integration in Dachstreben unserer Terrassenüberdachungen geeignet um diese in der Abenddämmerung mit angenehmem, warmweißem Licht zu Beleuchten. Als Staub- und spritgeschützter Einbaustrahler der Schutzklasse IP65 ist einer Verwendung im geschützten Außenbereich kaum eine Grenze gesetzt. Die Verkabelung kann dabei vollkommen verdeckt innerhalb der Streben erfolgen. Selbst der optional erhältliche LED-Power-Controller, an dem die Spots angeschlossen werden, ist aufgrund der geringen Abmessungen sehr einfach hinter den mauerseitigen Abdeckblenden versteckt.

Eigenschaften der lackierten Ø 36mm Einbauspots

Bei den S-Polylight LED-Einbauspots Typ DR-SP3W handelt es sich um dimmbare LED-Spots mit einer Leistung von 3 Watt. Die Versorgungsspannung von 12 Volt DC wird über den LED-Power-Controller sichergestellt, mit dem es möglich ist, bis zu 12 Leuchten gleichzeitig zu steuern. Dieser verfügt auch über einen Funk-Empfänger und eine Funk-Fernbedienung, um die Leuchten bequem Schalten und Dimmen zu können. Beides ist nicht im Lieferumfang der Einzelspots enthalten, sodass diese in erster Linie zur Ergänzung unserer Komplett-Sets oder zum Zusammenstellen eines eigenen Sets gedacht sind. Die fest verbauten LEDs mit einem Abstrahlwinkel von 45 Grad leuchten mit einer maximalen Helligkeit von 190 Lumen, was umgerechnet 63 Lumen pro Watt entspricht. Die Helligkeit kann jedoch bei Bedarf gedimmt werden. Möglich wird dies durch den Einsatz besonders hochwertiger 5050 SMD-LEDs, die sich durch einen sehr gute Farbwiedergabe mit einem CRI von > 80 Ra und eine flimmerfreie Ausleuchtung auszeichnen.

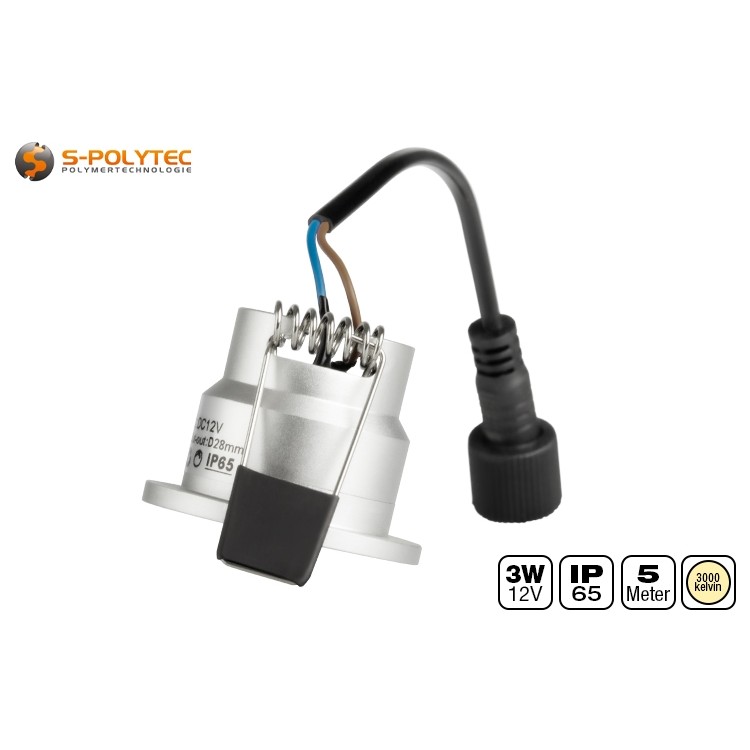

Unsere Mini-Einbauspots machen der Bezeichnung alle Ehre, denn diese weisen mit einem Einbaudurchmesser von 28mm und eine Einbautiefe von 29mm sehr kompakte Abmessungen auf. Der äußere Durchmesser fällt mit 36mm ebenfalls sehr dezent auf. Das Gehäuse besteht aus einer hochwertigen Aluminium-Legierung, welche im Nachgang noch mit einer kratzunempfindlichen Lackierung veredelt wird. Als Farben stehen Anthrazitgrau (RAL 7016), Silber und Weiß zur Auswahl. Damit sind die kleinen Einbauspots auch farblich perfekt auf unsere anthrazitgrauen oder weißen Terrassendächer abgestimmt.

Der Anschluss der Einbauspots ist sehr einfach. Dank vorkonfektionierter Kabel mit unterschiedlichen Steckern, ist ein falsches Anschließen ausgeschlossen. Es ist weder ein Schraubendreher noch ein Lötkolben zum Anschluss erforderlich. Die kurze Anschlussleitung am LED-Spot ist verlötet und zusätzlich mit einem Spezialharz gesichert und abgedichtet. Diese verhindert, dass der Lötkontakt durch Zugbelastung reißt und bietet einen hohen Schutz vor Staub und Spitzwasser, sodass für die Leuchten die Schutzklasse IP65 erreicht wird. Zur Verbindung des Einbaustrahlers mit dem HUB des LED-Power-Controllers ist eine Anschlussleitung im Lieferumfang enthalten, die eine Länge von 5 Metern aufweist und somit für die meisten Anwendungsbereiche mehr als ausreichend ist.

Zubehör zum Mini-Einbauspot von S-Polylight

• Ø 28mm Bi-Metall Lochsäge zur Lochbohrung in Aluminium, Holz und Gipskarton
• Anschlussverlängerung in 5m Länge mit gedichteter Schraub-Steckverbindung
• 12V LED-Power-Controller für den Anschluss von bis zu 12 Einbau-Strahlern
• Funk-Fernbedienung zur einfachen, komfortablen Steuerung der Helligkeit

Montage und Anschluss der kompakten Einbauspots

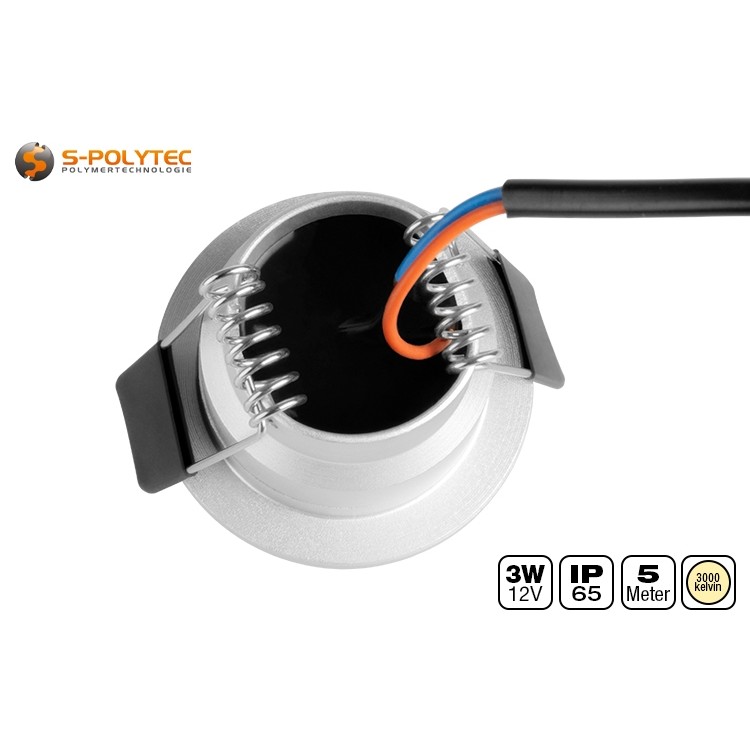

Bei unseren S-Polylight LED-Spots handelt es sich um Einbaustrahler mit Klemmbügeln, die sich aufgrund sehr geringer Einbaumaße perfekt zur Montage in den Zwischensparren von Terrassenüberdachungen eignen. Auch im Trockenbau, beispielsweise als Decken- oder Treppenstufenbeleuchtung, lassen sich die optisch ansprechenden Leichtmittel sehr gut einsetzen. Für die Montage sind Lochbohrungen mit einem Durchmesser von 28mm erforderlich. Hierfür empfehlen wir unsere 28mm-Lochsäge aus hochwertigem Bi-Metall, die sich gleichermaßen für Trockenbauwerkstoffe als auch Leichtmetalle wie Aluminium eignet.

HINWEIS: Die beiden Klemmbügel haben eine hohe Spannkraft, daher sollte beim Öffnen der Bügel darauf geachtet werden, dass man sich nicht die Finger klemmt.

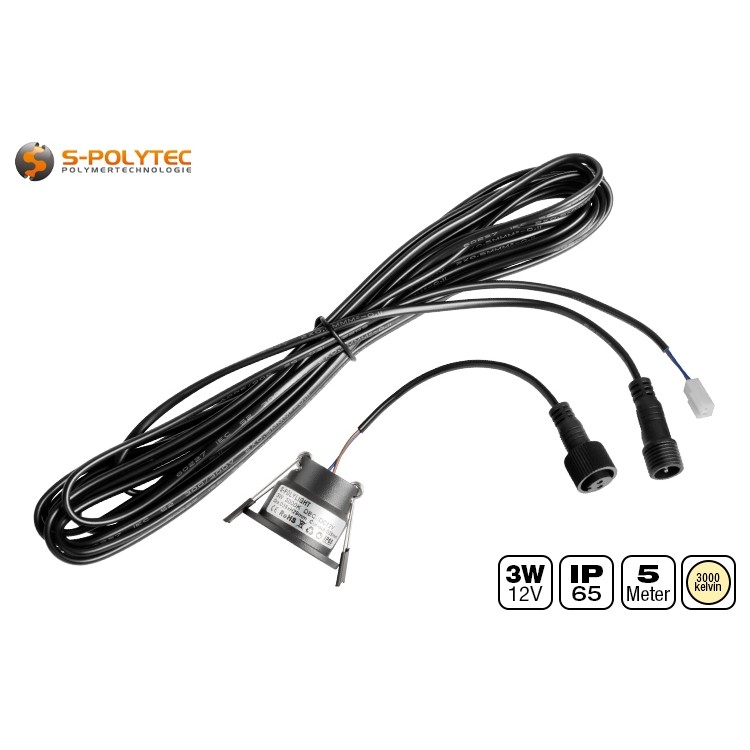

Zu jedem Einbauspot wird ein Anschlusskabel mit 5 Meter Länge geliefert, welches auf der einen Seite über einen kleinen weißen Stecker zum Anschluss am HUB des LED-Power-Controllers zur Stromversorgung verfügt. Auf der anderen Seite ist ein runder, schwarzer Steckkontakt mit Außengewinde, welcher zur Steck-Schraubverbindung mit dem LED-Spot verwendet wird. Dies sollte beim Verlegen der Leitungen im Vorfeld beachtet werden. Die kräftige Außenisolierung schützt die beiden Leiter vor Beschädigungen, dennoch sollte beim Verlegen der Leitung darauf geachtet werden, dass diese nicht über scharfe Kanten, beispielsweise den meist scharfkantigen Lochbohrungen im Aluminium von Terrassendächern gezogen werden. Auch Ständerwerkprofile im Trockenbau, sowie die spitzen Trockenbauschrauben können die Isolierung beschädigen und die Funktion der LED-Leuchte beeinträchtigen. Daher sollte hier mit besonderer Vorsicht gearbeitet werden.

HINWEIS: Die Steck-Schraubverbindung zwischen dem kurzen Anschlusskabel des Einbauspots und der mitgelieferten Anschlussleitung verfügt eine Einkerbung auf der Unterseite der Stecker, sodass ein Vertauschen der Pole ausgeschlossen ist. Drehen sie die Kunststoffverschraubung nur handfest im Uhrzeigersinn, um eine staub- und spritzwassergeschützte Kabelverbindung sicherzustellen.

Sind die LED-Spots mit dem Anschlusskabel verbunden und in die vorgesehene Lochbohrung eingesetzt, können die kleinen zweipoligen Stecker an den HUB des LED-Power-Controllers eingesteckt werden. Dieser erlaubt zu beiden Seiten einen Anschluss von bis zu 6 LED-Spots, sodass sich maximal 12 Spots mit einem Controller verbinden und steuern lassen. Ein kleiner Pin an der Unterseite des Steckers stellt dabei sicher, dass dieser nicht falsch angeschlossen werden kann. Abschließend kann der Netzstecker in die vorgesehene Steckdose eingesteckt werden. Gerade bei sehr großen Terrassenüberdachungen mit einer Breite von 10 Metern oder höher, kann das mitgelieferte 5 Meter-Anschlusskabel zu kurz ausfallen, sodass nicht alle Spots an den LED-Power-Controller angeschlossen werden können. In diesem Fall sind optionale Verlängerungskabel erhältlich, die mit 5 Meter Länge die Gesamtlänge der Anschlussleitung auf 10 Meter erhöhen. Diese werden einfach durch die beidseitige Steck-Schraubverbindung zwischen dem LED-Spot und dem ursprünglichen Anschlusskabel eingesetzt.

Anwendungsbeispiele für die kompakten LED-Einbaustrahler

• Die weißen Einbauspots sind hervorragend für unsere weißen Terrassendächer geeignet
• Die LED-Strahler in RAL 7016 passen optisch perfekt zu Überdachungen in Anthrazitgrau
• Die Stahler sind Staub- und Spitzwassergeschützt und daher im Außenbereich einsetzbar
• Die kleinen Spots eignen sich sehr gut zur dezentralen Ausleuchtung von Treppenstufen
• Die Einbaustrahler sind ideal zur Beleuchtung von Dachüberständen oder Gartenhäuschen
• In der Trockenbaudecke integriert sind die kleinen Spots optisch ein toller Blickfang

ACHTUNG: Die LED-Einbaustrahler dürfen nur mit den mitgelieferten Anschlussleitungen an einem S-Polylight LED-Power-Controller mit 12V Ausgangsspannung angeschlossen werden. Es wird davon abgeraten, ein abweichendes 12 Volt-Netzteil zur Spannungsversorgung zu verwenden. Schließen Sie die Spots niemals direkt an eine 230V Leitung an. Es besteht Lebensgefahr. Grundsätzlich sollten elektrische Anschlüsse nur von Fachpersonal ausgeführt werden.

Daten zum S-Polylight Einbauspot DR-SP3W

• Produktart: Einbau-Spot
• Material (Gehäuse): Aluminium (lackiert)
• Farbe (Gehäuse): Anthrazit (RAL 7016), Silber, Weiß
• Gehäuseform: Rund
• Gehäusedurchmesser: 36mm
• Montageart: Einbau (mit Klemmbügeln)
• Einbaudurchmesser: 28mm
• Einbautiefe: 29mm
• Schutzart: IP65 (Staub- und Spritzgeschützt)
• Leistung: 3 Watt
• Spannung (DC): 12 Volt
• Farbtemperatur: 3000 Kelvin (Warmweiß)
• Helligkeit: 190 Lumen
• Dimmbar: Ja (Controller und Fernbedienung erforderlich)
• CRI: > 80
• Energieeffizienzklasse: G
