Outdoor-LED-Einbaustrahler Anthrazit im Set (3000K, Warmweiß)

LED-Einbaustrahler im Set in Anthrazit mit Fernbedienung

Warmweißes Licht (3000K) ✓ Lackiertes Aluminiumgehäuse ✓ Schutzklasse IP65 ✓

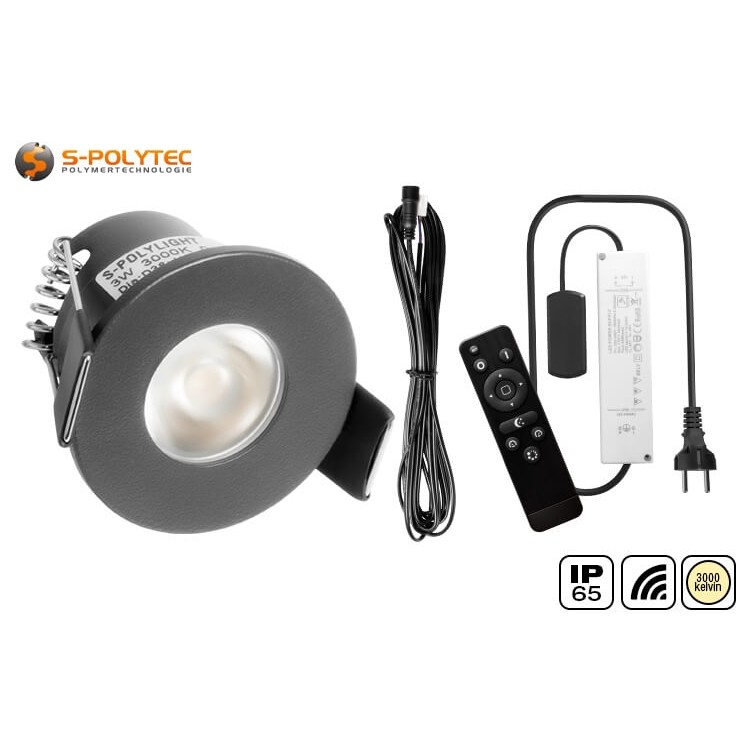

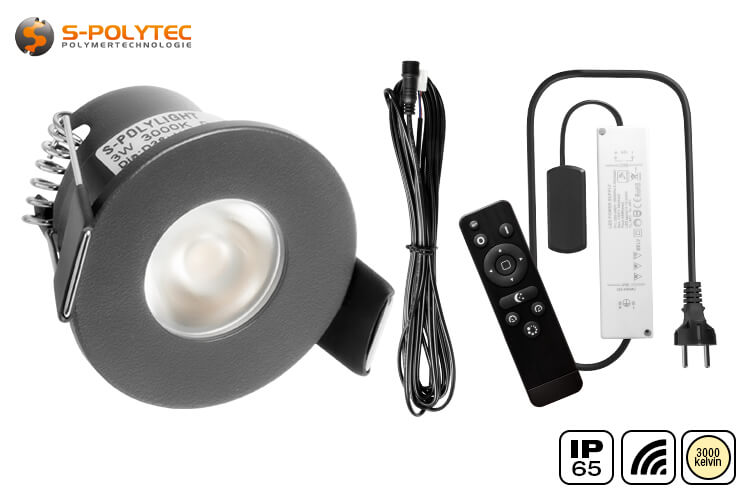

Unsere S-Polylight LED-Einbauspots im Komplett-Set mit LED-Power-Controller, Fernbedienung, Anschlussleitungen und Bi-Metall-Lochsäge sind in verschiedenen Set-Größen mit 4, 6, 8, 10 oder 12 Mini-LED-Einbauspots erhältlich. Dabei handelt es sich um kleine Ø36mm LED-Spots in Warmweiß (3000K) mit einer Einzel-Leistung von 3 Watt und einem lackierten Aluminium-Gehäuse in Anthrazitgrau (RAL 7016). Der LED-Power-Controller vereint das 12V Netzteil und den 2.4GHz Funkempfänger mit Dimm-Funktion in einem kompakten Gehäuse und ist in der Lage bis zu 12 Spots mit einer Gesamtleistung von maximal 36 Watt zu steuern. Als Beleuchtungs-Set das perfekt auf unsere Terrassenüberdachungen abgestimmt ist, sind alle Komponenten für den geschützten Außenbereich geeignet.

Die passende Ø28mm Bi-Metall Lochsäge gibt es von uns GRATIS bei jedem Set dazu!

Unsere S-Polylight LED-Einbauspots in Komplett-Set beinhalten alles, was für die Montage und den Betrieb erforderlich ist und lässt sich auch ohne spezielle Kenntnisse durch einfache Steckverbindungen anschließen. Für maximalen Bedienkomfort beinhaltet das Set zudem eine hochwertige 2.4GHz Funk-Fernbedienung mit einer Reichweite von bis zu 30 Metern, mit der sich die Beleuchtung ein- und ausschalten sowie dimmen lässt, und das warmweiße Licht ganz nach Bedarf an die gewünschte Helligkeit anzupassen.

Lieferumfang des Einbauspot-Komplett-Sets

• LED Einbauspot DR-SP3W in Anthrazit mit 3 Watt Leistung (3000K, Warmweiß)
• 5M Anschlussleitungen mit vorkonfektionierten Steckern zum leichten Anschluss
• 12V LED-Power-Controller für den Anschluss von bis zu 12 Einbau-Strahlern
• 2.4GHz Funk-Fernbedienung zur einfachen, komfortablen Steuerung der Helligkeit
• Ø 28mm Bi-Metall Lochsäge zur Lochbohrung in Aluminium, Holz und Gipskarton

HINWEIS: Die Anzahl der im Lieferumfang enthaltenen LED-Einbaustrahler, sowie der 5M-Anschlussleitungen hängt von der Set-Größe ab.

Eigenschaften unserer Outdoor-LED-Beleuchtung in Anthrazit

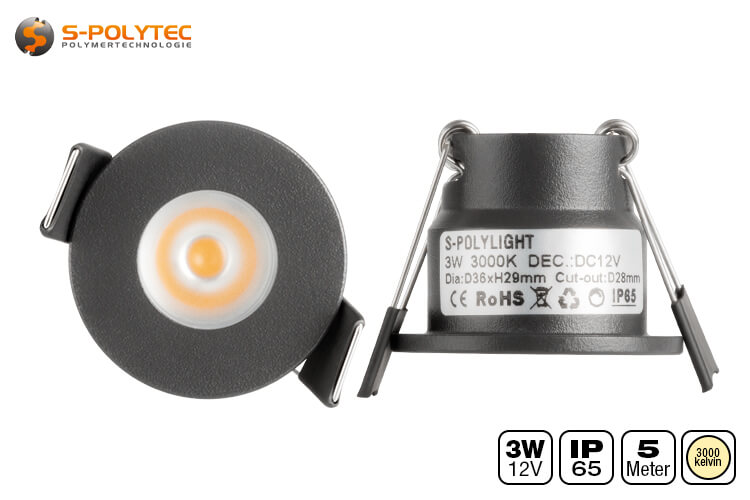

Die wohl wesentlichste Komponente des Sets sind die Mini-LED-Spots mit einem Außendurchmesser von lediglich 36mm, die je nach Set-Größe in unterschiedlicher Anzahl enthalten sind. Dabei handelt es sich um hochwertige 5050 SMD-LED-Chips in Warmweiß mit einer Leistung von 3 Watt. Die maximale Helligkeit liegt bei 190 Lumen je Einzelspot, kann jedoch mit der Fernbedienung nach Belieben verringert werden. Das Gehäuse der kompakten Einbaustrahler besteht aus Aluminium, dass in Anthrazitgrau lackiert ist. Damit sind die kleinen Spots ideal für unsere Terrassenüberdachungen in Anthrazitgrau, eignen sich jedoch auch für weitestgehend alle anderen Überdachungen in RAL 7016 und können zudem auch optisch unauffällig in Deckenverkleidungen, Dachüberständen oder Zäunen aus HPL, Aluminium oder lackiertem Holz in Anthrazit eingesetzt werden. Die Einbauöffnung für die Spots muss einen Durchmesser von 28mm sowie eine Tiefe von 29mm betragen. Das sind sehr geringe Abmessungen, sodass die Mini-Spots auch auf engstem Raum genügend Platz finden. Kräftige Klemmbügel halten die Spots dabei sicher in der gewünschten Position.

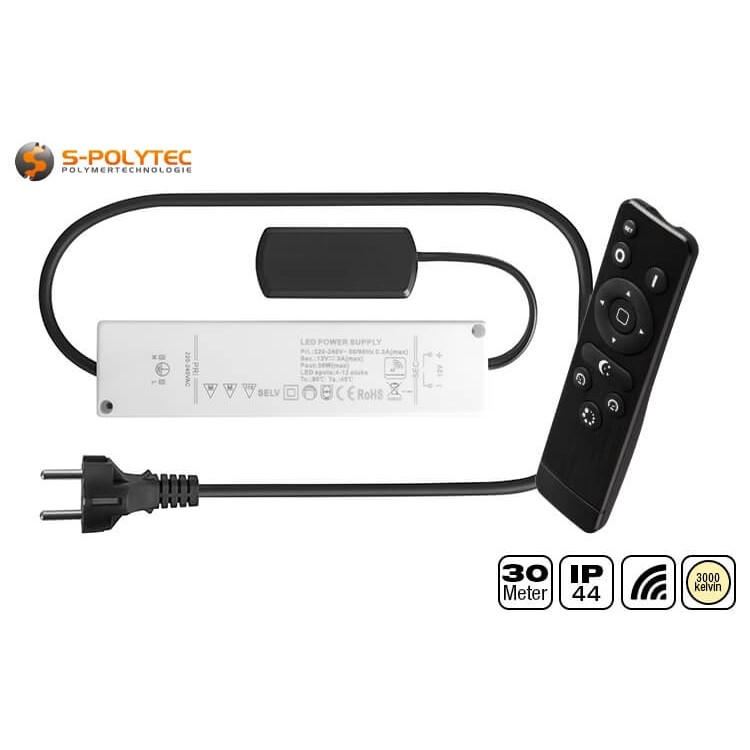

Der S-Polylight LED-Power-Controller bildet das Herzstück der Beleuchtung, denn dieser stellt zum einen die Spannungsversorgung der einzelnen LED-Einbaustrahler sicher und dient zeitgleich als Steuerungseinheit in Kombination mit der Fernbedienung. Dabei handelt es sich vereinfacht gesagt um ein 12V-Netzteil, dass über einen Netzkabel mit Eurostecker in die Steckdose eingesteckt wird. Für den Anschluss der Spots dient ein HUB mit 12 Steckplätzen, sodass bis zu 12 Einzelspots mit einer Gesamtleistung von 36 Watt angeschlossen werden können. Die entsprechenden Anschlussleitungen mit einem 2-poligen Stecker für den HUB und einem Schraub-Steckkontakt zum Verbinden mit dem Spot liegen immer in derselben Anzahl, wie die Mini-LED-Spots bei. Mit einer Länge von 5 Metern ist das Kabel für die allermeisten Anwendungen ausreichend, kann jedoch bei Bedarf durch den Einsatz von optional erhältlichen Kabelverlängerungen auf 10 oder 15 Meter verlängert werden.

Um den Bedienkomfort der Beleuchtung zu maximieren, liegt jedem Set eine kleine Fernbedienung bei, die mit zwei 1.5V AAA-Batterien (nicht enthalten) betrieben wird. Mit dieser Fernbedienung lässt sich die Beleuchtung aus bis zu 30 Metern Entfernung ein- und ausschalten. Dank Funk-Übertragung funktioniert das sogar durch Wände hindurch. Für das Dimmen bietet die Fernbedienung mehrere Funktionen zum Reduzieren und erhöhen der Helligkeit in 10% oder 20% Schritten, sowie wie drei weitere Express-Keys für das Einstellen der Helligkeit auf 25% oder 75% mit einem Knopfdruck, sowie eine Nachtlichtfunktion.

Die im Lieferumfang enthaltene Bi-Metall-Lochsäge mit einem Durchmesser von 28mm ist optimal auf den Einbaudurchmesser abgestimmt und eignet sich sowohl für das Bohren von Aluminium, aus dem beispielsweise die Zwischenstreben unserer Anthrazitgrauen Terrassenüberdachungen gefertigt werden, als auch für Holzwerkstoffe, Gipskarton, Kunststoffe und Laminat. Dank dem massiven Dreikant-Schaft, lässt sich die Lochsäge mit jedem handelsüblichen Akkuschrauber verwenden, sodass Sie ohne Verzögerungen mit der Installation Ihrer neuen LED-Beleuchtung loslegen können.

Vorteile unserer LED-Einbaustrahler in Anthrazit

• Die LED-Strahler in RAL 7016 passen optisch perfekt zu Überdachungen in Anthrazitgrau
• Durch vorkonfektionierte Leitungen ist der Anschluss auch ohne Fachkenntnisse kinderleicht
• Dank der mitgelieferten Lochsäge kann sofort mit der Installation der Spots begonnen werden
• Durch den LED-Power-Controller kann das Set jederzeit auf bis zu 12 Spots erweitert werden
• Die enthaltene Funk-Fernbedienung erhöht den Komfort mit einer Reichweite von 30 Metern
• Die LED-Einbaustrahler verfügen über ein Aluminiumgehäuse mit anthrazitgrauer Lackierung
• Die grauen LED-Spots entsprechen der Schutzklasse IP67 und sind damit Outdoor-tauglich

Montage und Anschluss der anthrazitgrauen Einbauspots

Die Montage des Beleuchtungssets erfolgt in vier einfachen Schritten. Alles was dafür benötigt wird, ist im Lieferumfang enthalten, sodass Sie unmittelbar nach Erhalt der Lieferung starten können. Sie benötigen lediglich einen einfachen Akkuschrauber und 2 1.5V AAA-Batterien für die Fernbedienung.

1. Bohren der Montagelöcher
Unabhängig davon, ob die Spots in eine Terrassenüberdachung oder in eine Gipskartondecke oder eine Treppenstufe integriert werden sollen, müssen diese an den gewünschten Positionen angezeichnet und mit einem Durchmesser von 28mm gebohrt werden. Dabei ist lediglich zu beachten, dass eine Einbautiefe von 29mm gegeben ist und dass die Anschlussleitungen zum Power-Controller verlegt werden können. Damit Sie die Löcher in der perfekten Größe bohren können, legen wir die passende Bi-Metall-Lochsäge GRATIS ohne Aufpreis zu jeder Bestellung von LED-Komplett-Sets dazu. Diese kann in jeden Akku-Schrauber mit herkömmlichem Bohrfutter eingesetzt werden. Der Zentrierbohrer stellt dabei eine exakte Positionierung der kreisrunden Ausschnitte sicher. Passen Sie die Drehzahl dabei an das zu bohrende Material an.

2. Verlegen der Anschlussleitungen

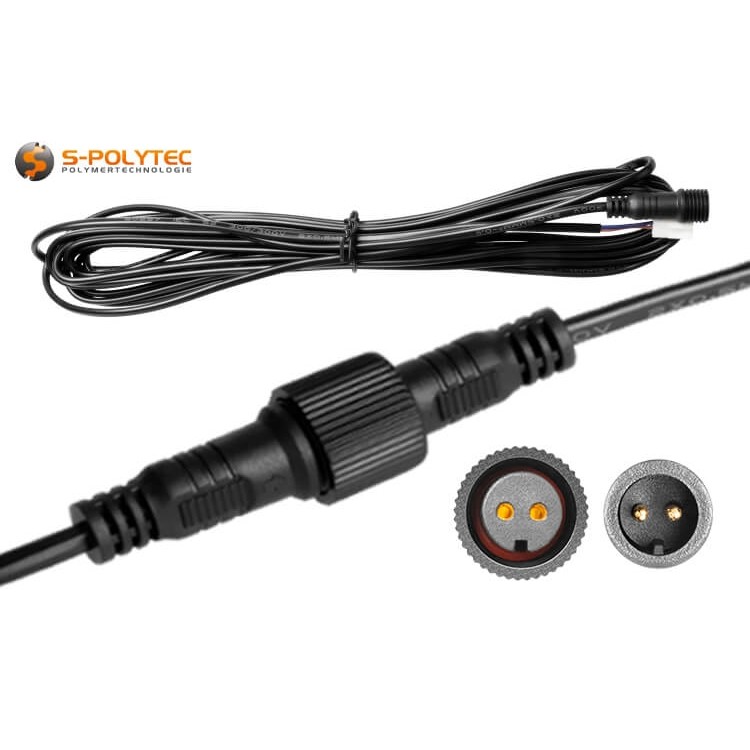

Nachdem die Löcher an den gewünschten Stellen gebohrt wurden, muss die Anschlussleitung vom LED-Spot zum Power-Controller verlegt werden. Dabei ist zu beachten, dass der kleine weiße 2-polige Stecker, in Richtung des Power-Controllers verlegt werden muss. Auch wenn das Anschlusskabel über eine kräftige Schutzummantelung verfügt, sollte beim Verlegen darauf geachtet werden, dass dieses nicht über scharfe Sägekanten gezogen wird oder zu stramm verlegt wird, um Beschädigungen am Kabel zu vermeiden. Sollte das Kabel trotz der Länge von 5 Meter nicht ausreichend sein, kann dieses auf der Seite mit dem verschraubbaren Steckkontakt für den LED-Spot mit einem optional erhältlichen Verlängerungskabel um weitere 5 Meter verlängert werden.

3. Anschließen der LED-Spots
Sobald alle Leitungen verlegt sind, können diese mit den LED-Spots verbunden werden. Dazu wird das kurze Anschlusskabel mit dem Stecker zunächst in das Verlängerungskabel gesteckt. Eine Einkerbung auf der Unterseite verhindert, dass der zweipolige Stecker falsch rum eingesteckt wird, was bei Gleichstrom dazu führen würde, dass die Leuchte nicht leuchtet. Die Kunststoff-Verschraubung mit integrierter Dichtung gewährleistet eine vor Staub- und Spritzwasser geschützte Kabelverbindung, was vor allem für den Einsatz im geschützten Außenbereich von hoher Bedeutung ist. Nun können die kompakten Einbauspots in die Öffnung eingesetzt werden. Dazu öffnet man die Klemmbügel, indem man beide zeitgleich in die entgegengesetzte Richtung biegt und durch die kleine Bohrung führt. Diese stehen unter starker Zugspannung um eine hohe Klemmkraft zu erreichen. Aus diesem Grund sollte hier behutsam vorgegangen werden, um sich nicht die Finger zu klemmen. Die andere Seite des Anschlusskabels kann nun in den schwarzen HUB eingesteckt werden. Auch hier verhindert ein kleiner Pin, dass der Stecker falsch eingesteckt werden kann. Wiederholen Sie den Vorgang für jeden einzelnen LED-Spot, bis alle mit dem HUB verbunden sind.

4. Strom einschalten und Koppeln
Bevor der Netzstecker in die dafür vorgesehene Steckdose eingesteckt wird, sollten Sie die Fernbedienung mit Batterien ausrüsten und griffbereit halten. Nun kann der Eurostecker des LED-Power-Controllers eingesteckt werden. Die Beleuchtung ist nun in Betrieb. Wird innerhalb von 5 Sekunden nach Zuschalten der Spannungsversorgung einmal kurz auf die Modus-Taste in der Mitte der kreisrunden Helligkeitssteuerung der Fernbedienung gedrückt, wird eine Verbindung zwischen der Fernsteuerung und dem Controller hergestellt. Sie können die Beleuchtung nun ganz komfortabel mit der Funk-Fernbedienung einschalten, die Helligkeit anpassen oder ausschalten.

Optionales Zubehör zur Ergänzung der Einbauspot-Komplett-Sets

• LED Einbauspot DR-SP3W mit 3W (3000K, Warmweiß) inkl. 5M Anschlussleitung
• 5M Anschlussverlängerung mit gedichteten schraubbaren Verbindungssteckern
• 2.4GHz Funk-Fernbedienung als Zweit-Fernbedienung mit 30 Metern Reichweite

ACHTUNG: Zum Anschluss der LED-Einbauspots am LED-Power-Controller, sowie dessen Anschluss an die Stromversorgung, dürfen ausschließlich die mitgelieferten Anschlussleitungen, oder optionale Verlängerungsleitungen verwendet werden. Ein Direktanschluss der Spots an 230V Wechselspannung ist nicht zulässig. Bei Nichteinhaltung besteht Lebensgefahr.

Daten zum S-Polylight Einbauspot DR-SP3W

• Produktart: Einbau-Spot
• Material (Gehäuse): Aluminium (lackiert)
• Farbe (Gehäuse): Anthrazit (RAL 7016)
• Gehäuseform: Rund
• Gehäusedurchmesser: 36mm
• Montageart: Einbau (mit Klemmbügeln)
• Einbaudurchmesser: 28mm
• Einbautiefe: 29mm
• Schutzart: IP65 (Staub- und Spritzgeschützt)
• Leistung: 3W je Einzelspot
• Farbtemperatur: 3000 Kelvin (Warmweiß)
• Helligkeit: 190 Lumen je Einzelspot
• Dimmbar: Ja (Controller und Fernbedienung enthalten)
• CRI: > 80
• Energieeffizienzklasse: G

Daten zum S-Polylight Power-Controller DR-CON36W

• Produktart: Power-Controller
• Material (Gehäuse): PVC
• Farbe (Gehäuse): Weiß / Schwarz
• Gehäuseabmessungen (Controller): 165mm x 40mm x 25mm
• Gehäuseabmessungen (HUB): 70mm x 30mm x 25mm
• Anschluss Netzstrom: Eurostecker (900mm Länge)
• Anschluss LED-Spot: 2-Poliger Stecker
• Eingangsspannung: 85 Volt - 265 Volt AC
• Ausgangspannung: 12 Volt DC
• Schutzart: IP44 (Festkörper- und spritzgeschützt)
• Anzahl Spots: Variiert (max. 12 Spots)
• Leistung: 12W / 18W / 24W / 30W / 36W
• Frequenzbereich: 2.4GHz (Fernbedienung enthalten)
