Outdoor-LED-Einbaustrahler Silber im Set (3000K, Warmweiß)

LED-Einbaustrahler im Set in Silber mit Fernbedienung

LED in Warmweiß (3000K) ✓ Lackiertes Gehäuse aus Alu ✓ Outdoor-Geeignet ✓

Unser S-Polylight Outdoor-LED-Einbaustrahler-Set in Silber enthält wahlweise 4, 6, 8, 10 oder 12 Mini-LED-Einbauspots, einen LED-Power-Controller, eine Funk-Fernbedienung, sowie aller erforderlichen Anschlussleitungen und GRATIS eine passende Bi-Metall-Lochsäge als Geschenk von uns. Bei den Ø36mm LED-Spots in Warmweiß (3000K) handelt es sich um kleine, jedoch leistungsstarke Einbaustrahler mit einer Leistung von 3 Watt, die dank Steckverbindungen der Anschlusskabel sehr einfach mit dem Power-Controller verbunden werden. Dieser vereint ein elektronisches 12 Volt Netzteil mit einer funksteuerbaren Kontrolleinheit in einem kompakten Gehäuse und kann bis zu 12 Spots mit einer Gesamtleistung von 36 Watt ansteuern. Als Outdoorleuchte mit der Schutzklasse IP65 sind die Einbaustrahler vor Staub und Spritzwasser geschützt und daher perfekt für die Integration in Terrassenüberdachungen. Die Gehäuse aus Silber lackiertem Aluminium wirken schlicht und zeitlos elegant und fügen sich optisch nahezu auf jeder Oberfläche ein. Damit sind die silbernen Spots nicht nur für den Außenbereich sondern auch als Raum- und Schrankbeleuchtung ideal.

GRATIS FÜR SIE! Zu jedem Set legen wir die passende Ø28mm Lochsäge aus Bi-Metall kostenlos dazu!

Im Gegensatz zu den Einzelkomponenten, bieten wir mit unsere Einbauspot-Set in Silber eine Komplett-Lösung, die alles enthält, was für die Montage, Installation und die Bedienung erforderlich ist. Alle Kabel sind bereits mit passenden Steckern und dichtenden Schraub-Steckkontakten versehen, sodass auch der Anschluss ein Kinderspiel ist und keine speziellen Kenntnisse im Bereich der Elektroinstallation erfordert. Um alle Funktionen des LED-Power-Controllers mit integriertem Funkempfänger auszuschöpfen, ist eine Funk-Fernbedienung im Set enthalten, die sich auf Knopfdruck mit dem Controller verbinden lässt. Diese ermöglicht neben dem Einschalten und Ausschalten des Lichts auch das Dimmen der Beleuchtung.

Lieferumfang des Einbauspot-Komplett-Sets

• LED Einbauspot DR-SP3W in Silber mit 3 Watt Leistung (3000K, Warmweiß)
• 5M Anschlussleitungen mit vorkonfektionierten Steckern zum leichten Anschluss
• 12V LED-Power-Controller für den Anschluss von bis zu 12 Einbau-Strahlern
• 2.4GHz Funk-Fernbedienung zur einfachen, komfortablen Steuerung der Helligkeit
• Ø 28mm Bi-Metall Lochsäge zur Lochbohrung in Aluminium, Holz und Gipskarton

HINWEIS: Die Anzahl der im Set enthaltenen LED-Einbaustrahler variiert und ist Abhängig von der ausgewählten Set-Größe. Zu jedem einzelnen Spot ist auch immer ein 5 Meter Anschlusskabel mit vorgefertigten Steckverbindern enthalten.

Eigenschaften unserer Outdoor-LED-Beleuchtung in Silber

Unsere Mini-LED-Einbaustrahler machen Ihrer Bezeichnung alle Ehre, denn diese überzeugen durch sehr geringe Einbaumaße. Das massive Gehäuse aus Aluminium hat einen äußeren Durchmesser von 36mm. Der Lochdurchmesser zur Montage der Spots fällt mit 28mm deutlich kleiner aus. Auch die Einbautiefe von lediglich 26mm ist für LED-Spots ausgesprochen gering. Damit sind die Einbaustrahler perfekt geeignet, wenn nur sehr wenig Platz zur Montage zur Verfügung steht, wie es für eine Terrassenüberdachung üblich ist. Damit unsere Beleuchtung auch für diesen Zweck eingesetzt werden kann, entsprechen die Einbaustrahler der Schutzklasse IP65 und sind somit vor Staub- und Spritzwasser geschützt. Die fest integrierten 5050 SMD-LEDs in Warmweiß (entspricht einer Farbtemperatur von 3000 Kelvin) mit einer Leistung von 3 Watt erreichen eine Helligkeit von 190 Lumen und können bei Bedarf gedimmt werden. Die silberne Lackierung des Gehäuses fügt sich dabei zeitlos modern auf nahezu jeder Oberflächenfarbe ein, ungeachtet dessen, ob es sich um eine Überdachung im Außenbereich, der Arbeitsplattenbeleuchtung in der Küche, oder einer im Kleiderschrank installierten Beleuchtung handelt. Die beiden Klemmbügel haben eine hohe Federspannung und halten den Spot sicher in der gewünschten Position. Das Anschlusskabel mit einer Länge von 5 Metern, wird über eine gedichtete Schraub-Steckverbindung an der kurzen Anschlussleitung des Einbaustrahler angeschlossen. Dieses Kabel liegt der Lieferung immer in der gleichen Anzahl bei, wie die gewünschte Menge der LED-Spots.

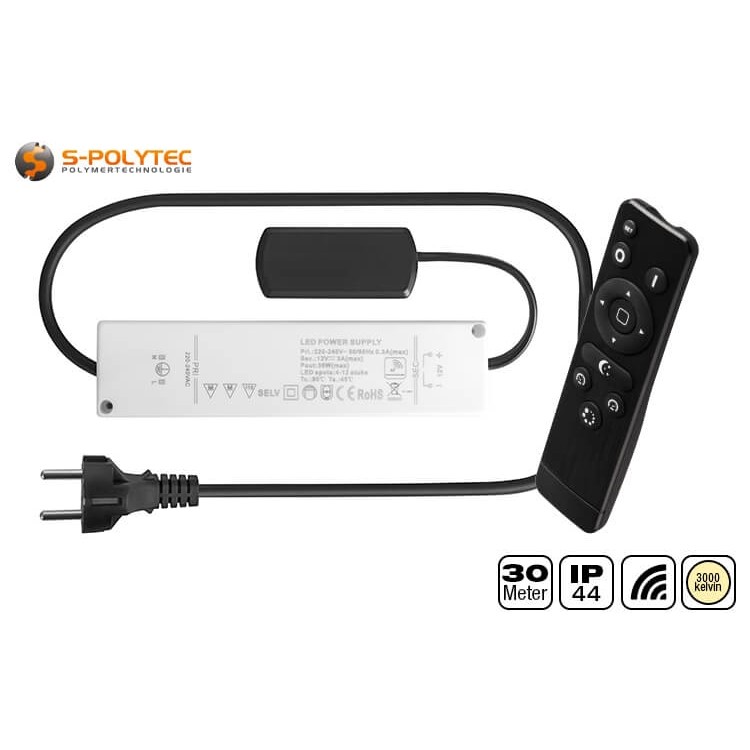

Mit unserem innovativen S-Polylight LED-Power-Controller DR-CON36W bieten wir ein elektronisches Netzteil, dass die Spannungsversorgung für bis zu 12 einzelne LED-Einbaustrahler vom Typ DR-SP3W mit einer Gesamtleistung von 36 Watt sicherstellt. Aber das Gerät ist noch viel mehr, als nur ein 12 Volt Netzteil, denn dank des integrierten Dimmers und dem 2.4 GHz Funk-Empfänger, können die LED-Spots ausgesprochen komfortabel mit der zugehörigen Fernbedienung gesteuert, und in der Helligkeit angepasst werden. Am Netzteil fest angeschlossen, ist ein 90cm Netzkabel mit Eurostecker, dass in die vorgesehen Steckdose eingesteckt werden kann. Für die Anschlussleitungen der einzelnen Einbaustrahler ist ein HUB angeschlossen, der über zwölf separate Steckplatze verfügt, in die die kleinen weißen Stecker eingesteckt werden. Die Abmessungen vom Netzteil und Hub fallen ausgesprochen gering aus, sodass die gesamte Einheit sehr einfach in Hohlräumen einer Überdachung, in Trockenbauwänden oder im Zwischenraum einer abgehangenen Decke Platz findet und eine uneingeschränkte Optik der Beleuchtung gewährleistet.

Für maximalen Bedienkomfort dient eine Funk-Fernbedienung, die neben dem Ein- und Ausschalten auch das Regulieren der Helligkeit ermöglicht. Dies kann wahlweise in 10% oder 20% Schritten erfolgen, oder durch Express-Tasten auch direkt auf 25% oder 75% Helligkeit eingestellt werden. Eine spezieller Nachtlichtmodus verringert die Helligkeit mit einem Knopfdruck auf 15%. Die Reichweite der Fernsteuerung liegt dank der Funk-Technologie bei sagenhaften 30 Metern und reicht sogar durch Wände hindurch. Betrieben wird die kompakte Fernbedienung mit zwei einfachen Mikro-Batterien des Typs AAA mit einer Spannung von 1.5 Volt (nicht enthalten). Es können aber auch problemlos Akkus desselben Typs mit einer geringeren Spannung von 1.2 Volt verwendet werden. Werden mehrere Beleuchtungssets installiert, beispielsweise um mehr als 12 LED-Spots einzusetzen, kann die Fernbedienung auch zeitgleich mit mehreren Controllern gekoppelt werden.

Für die Montage der Einbaustrahler wird eine Lochsäge benötigt. Diese gibt es von uns geschenkt. Dabei handelt es sich um eine hochwertige Bi-Metall-Lochsäge mit einem Durchmesser von 28mm, welche sowohl für den Innenausbau zum Bohren von Gipskarton, Rigips, MDF oder OSB-Platten geeignet ist, aber auch bedenkenlos für Lochbohrungen in HPL oder Aluminium eigensetzt werden kann. Der Durchmesser ist perfekt auf unsere Mini-Einbaustrahler DR-SP3W abgestimmt, da wir die Lochsäge speziell für die Leuchten fertigen lassen. Der Zentrierbohrer aus geschliffenem HSS-Stahl dient der punktgenauen Positionierung der Löcher, und kann bei Bedarf sehr einfach ausgetauscht werden. Dank der Dreikantaufnahme, die fest mit der Bohrkrone verbunden ist, ist ein Durchdrehen im Bohrfutter nahezu ausgeschlossen und lässt sich zudem in jeden handelsüblichen Akkuschrauber einspannen.

Vorteile unserer LED-Einbaustrahler in Silber

• Die LED-Strahler in zeitlosem Silber sind optisch harmonisch zu Überdachungen in allen Farben
• Der Anschluss erfolgt durch vorgefertigte Steckverbindungen und gelingt auch ohne Fachkenntnisse
• Wir schenken Ihnen die passende 28mm Bi-Metall-Lochsäge damit die Montage direkt erfolgen kann
• Der 2-in-1 LED-Power-Controller kann bis zu 12 Spots mit Strom versorgen und zeitgleich steuern
• Zum Lieferumfang gehört auch eine 2.4GHz Funk-Fernbedienung mit einer Reichweite von 30 Metern
• Die LED-Einbaustrahler bestehen aus einem robusten Aluminiumgehäuse mit silberner Lackierung
• Die silbernen LED-Spots mit Schutzklasse IP67 sind Outdoor- und Feuchtraumgeeignet

Montage und Anschluss der silbernen Einbauspots

Für die Montage und Verkabelung sind vier aufeinander folgende Arbeitsschritte erforderlich. Dazu wird abgesehen von einem Akkuschrauber und zwei handelsüblichen 1.5 V AAA-Batterien für die Fernbedienung nichts weiter benötigt, denn alle Kabel sind schon vorkonfektioniert und verfügen über einfache Steckverbindungen, die sich auch ohne besondere Kenntnisse der Elektroinstallation anschließen lassen.

1. Bohren der Montagelöcher
Im ersten Schritt müssen die Ausschnitte für den Einbau der LED-Spots vorgenommen werden. Dazu müssen diese an den entsprechenden Positionen angezeichnet werden. Als besondere GRATIS Beigabe, liegt jeder Bestellung eines LED-Beleuchtungs-Sets immer die passende Lochsäge aus Bi-Metall bei, die dank des massiven Dreikantschafts sehr einfach in das Bohrfutter eines Akkuschraubers eingespannt werden kann. Der scharfe Zentrierbohrer aus HSS-Stahl gleitet dabei mühelos durch Leichtmetalle wie Aluminium, Gipskarton, Holz oder Kunststoff, sodass die Einbaustrahler gleichermaßen in die Zwischenstreben von Terrassenüberdachungen aus Aluminium, in vorstehende Dachgauben mit Holzverkleidung oder Wand und Decke im Innenausbau mit Trockenbauwänden eingesetzt werden können. Dank der Schutzklasse IP65, sind die kleinen silbernen Strahler sogar für Feuchträume wie Bad und WC geeignet und tauchen die Räume in angenehmes warmweißes Licht.

2. Verlegen der Anschlussleitungen

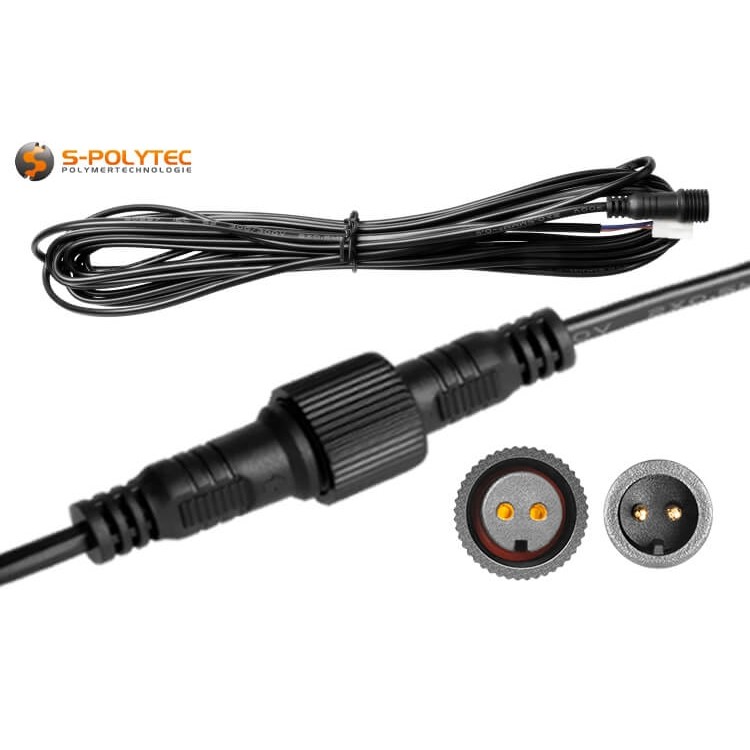

Sobald alle Löcher für die Einbauspots gebohrt sind, geht es an das Verlegen der Anschlussleitungen, die an jedem Ende schon die passende Steckverbindung aufweisen. Hier gilt es zu unterscheiden, welcher Stecker benötigt wird. Der schwarze Runde Stecker mit abdichtender Schraubverbindung muss am LED-Spot eingesteckt und verschraubt werden, wohingegen der kleine weiße Stecker in den HUB des Power-Controllers gesteckt wird. Bevor dies geschieht, muss das Kabel durch die Öffnung des Einbauspots hindurchgeführt und bis zum Power-Controller verlegt werden. Sollte die Länge des 5 Meter Kabels nicht ausreichen, kann dieses um weitere 5 Meter mit einem optionalen Verlängerungskabel verlängert werden, welches zwischen der eigentlichen Anschlussleitung und dem LED-Strahler angeschlossen wird. Beim Verlegen des Kabels sollte darauf geachtet werden, dass dieses nicht über eine scharfe Kante oder zu stark gezogen wird, um Beschädigungen an der äußeren Isolierung zu vermeiden. Für jeden einzelnen Spot muss eine separate Zuleitung zum Power-Controller verlegt werden. Die Anzahl der Anschlussleitungen entspricht immer auch der Anzahl der im Set enthaltenen Einbaustrahler.

3. Anschließen der LED-Spots
Sind die Leitungen alle verlegt geht es an die elektrische Verbindung. Hierfür wird zunächst jeder einzelne Spot angeschlossen, in dem der Runde Stecker in die Kupplung der Anschlussleitung eingesteckt wird. Eine kleine Einkerbung stellt dabei sicher, dass die Polung korrekt eingehalten wird, was bei Gleichspannung von hoher Bedeutung ist. Nach dem Einstecken kann die Schraubverbindung festgedreht werden. Diese ist mit einer Gummidichtung ausgerüstet, um eine vor Staub- und Spritzwasser geschützte Leitungsverbindung sicherzustellen. Das Einsetzen des Spots erfordert etwas Vorsicht, denn die Klemmbügel weisen eine hohe Federspannung auf, damit die Spots dauerhaft uns sicher in Position gehalten werden. Diese Bügel müssen beide von der LED weg in Richtung Kabel gedreht und zeitgleich durch die kleine Öffnung für den Spot geführt werden. Der letzte Schritt der Verkabelung findet am LED-Power-Controller statt, in dem alle kleinen 2-Poligen Stecker in den Schwarzen HUB eingesteckt werden. Hier sind maximal 12 Steckplätze zu vergeben, die jeweils für einen Einzelspot vorgesehen sind. Auch hier ist es aufgrund der Steckerform nicht möglich, den Stecker verkehrt herum in den Hub einzustecken. Die Verkabelung ist hiermit vollständig abgeschlossen.

4. Strom einschalten und Koppeln
Nun ist es an der Zeit, die Beleuchtung in Betrieb zu nehmen. Dazu muss die Funk-Fernbedienung mit Batterien bestückt und griffbereit gehalten werden, denn diese wird noch für das Koppeln mit dem Power-Controller benötigt. Das Koppeln erfordert einen simplen kurzen Druck auf die Modus-Taste (befindet sich in der Mitte des Steuerungskreises für die Dimmung). Dieser Tastendruck muss innerhalb von 5 Sekunden erfolgen, sobald der Controller durch Einstecken des Netzsteckers in die vorgesehene Steckdose mit Strom versorgt ist. Die LED-Beleuchtung leuchtet jetzt und lässt sich von nun an auch sehr einfach mit der Fernbedienung schalten und dimmen.

Optionales Zubehör zur Ergänzung der Einbauspot-Komplett-Sets

• LED Einbauspot DR-SP3W mit 3W (3000K, Warmweiß) inkl. 5M Anschlussleitung
• 5M Anschlussverlängerung mit gedichteten schraubbaren Verbindungssteckern
• 2.4GHz Funk-Fernbedienung als Zweit-Fernbedienung oder Ersatz bei Verlust

ACHTUNG: Das Verkabelung der Einbaustrahler darf ausschließlich mit den mitgelieferten Anschlussleitungen oder mit optional erhältlichen Leitungsverlängerungen erfolgen. Ein Direktanschluss der 12 Volt Einbauspots an die 230 Volt Netzstromversorgung stellt Lebensgefahr dar. Die Verwendung eines anderen Netzteils ist nicht zulässig und kann die Funktion der Beleuchtung beeinträchtigen.

Daten zum S-Polylight Einbauspot DR-SP3W

• Produktart: Einbau-Spot
• Material (Gehäuse): Aluminium (lackiert)
• Farbe (Gehäuse): Silber
• Gehäuseform: Rund
• Gehäusedurchmesser: 36mm
• Montageart: Einbau (mit Klemmbügeln)
• Einbaudurchmesser: 28mm
• Einbautiefe: 26mm
• Schutzart: IP65 (Staub- und Spritzgeschützt)
• Leistung: 3W je Einzelspot
• Farbtemperatur: 3000 Kelvin (Warmweiß)
• Helligkeit: 190 Lumen je Einzelspot
• Dimmbar: Ja (Controller und Fernbedienung enthalten)
• CRI: > 80
• Energieeffizienzklasse: G

Daten zum S-Polylight Power-Controller DR-CON36W

• Produktart: Power-Controller
• Material (Gehäuse): PVC
• Farbe (Gehäuse): Weiß / Schwarz
• Gehäuseabmessungen (Controller): 165mm x 40mm x 25mm
• Gehäuseabmessungen (HUB): 70mm x 30mm x 25mm
• Anschluss Netzstrom: Eurostecker (900mm Länge)
• Anschluss LED-Spot: 2-Poliger Stecker
• Eingangsspannung: 85 Volt - 265 Volt AC
• Ausgangspannung: 12 Volt DC
• Schutzart: IP44 (Festkörper- und spritzgeschützt)
• Anzahl Spots: Variiert (max. 12 Spots)
• Leistung: 12W / 18W / 24W / 30W / 36W
• Frequenzbereich: 2.4GHz (Fernbedienung enthalten)
