Outdoor-LED-Einbaustrahler Weiß im Set (3000K, Warmweiß)

LED-Einbaustrahler im Set in Weiß mit Fernbedienung

Warmweiße LEDs ✓ Weiß lackiertes Aluminium ✓ Für Innen- & Außen ✓

Unsere S-Polylight LED-Einbauspots mit weißem Aluminiumgehäuse werden als Set mit einem LED-Power-Controller, einer Funk-Fernbedienung und den Spots mit je einer Anschlussleitung ausgeliefert. Die verfügbaren Set-Größen enthalten wahlweise 4, 6, 8, 10 oder 12 Mini-LED-Einbauspots mit einem Außendurchmesser von Ø36mm und einer Leistung von jeweils 3 Watt. Bei den fest verbauten LEDs handelt es sich um besonders hochwertige 5050 SMD-LEDs in Warmweiß mit einer Farbtemperatur von 3000K. Diese werden über staub- und spritzwassergeschützte Steckverbindungen mit dem LED-Power-Controller verbunden, sodass die kompakten Spots in weiß unauffällig in unsere weißen Terrassenüberdachungen integriert werden können. Der Controller, welcher Zeitgleich als 12V Netzteil fungiert, kann dabei bis zu 12 Spots mit einer Gesamtleistung von 36W mit der erforderlichen Spannung versorgen. Durch den integrierten 2.4GHz Funk-Empfänger mit elektronischem Dimmer lässt sich das komplette Beleuchtungsset sogar bequem aus der Ferne steuern.

NUR BEI UNS! Eine Ø28mm Bi-Metall Lochsäge für die Einbauspots gibt bei jedem Set KOSTENLOS dazu!

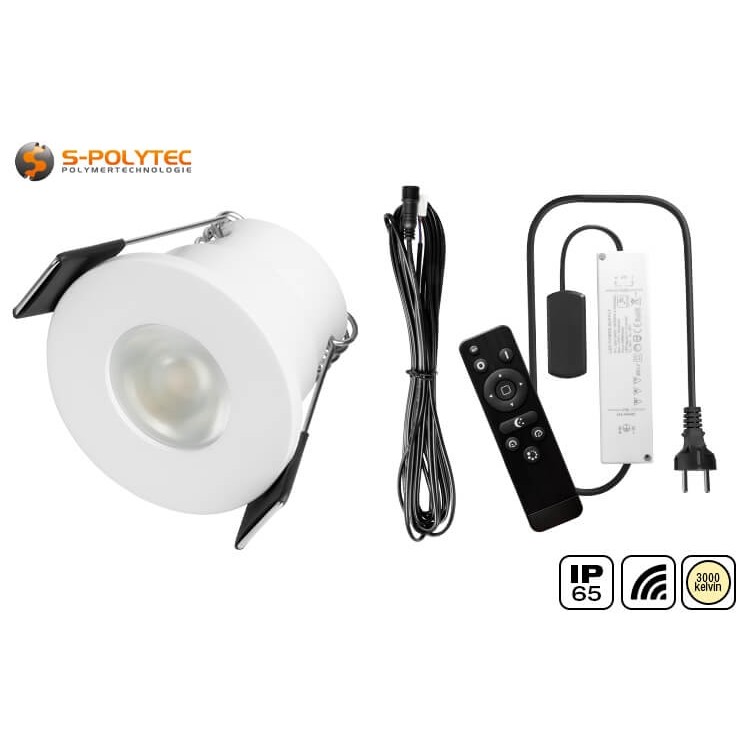

Als Komplett-Set beinhaltet der Lieferumfang alles, was für die Inbetriebnahme und Nutzung erforderlich ist. Dazu zählen neben den weißen LED-Spots auch sämtliche Anschlusskabel, ein LED-Power-Controller mit integriertem Funk-Empfänger nebst der dazu gehörigen Funk-Fernbedienung mit der die Bedienung höchsten Komfort bietet. So lässt sich die Beleuchtung selbst ohne Sichtkontakt aus bis zu 30 Metern Entfernung aktiveren oder deaktivieren und die Helligkeit nach Belieben regulieren. Selbst eine hochwertige Lochsäge aus Bi-Metall mit HSS-Zentrierbohrer ist im Set enthalten, damit die Lochbohrungen zum Einsetzen der runden Einbaustrahler verzögerungsfrei ausgeführt werden können.

Lieferumfang des Einbauspot-Komplett-Sets

• LED Einbauspot DR-SP3W in Weiß mit 3 Watt Leistung (3000K, Warmweiß)
• 5M Anschlussleitungen mit vorkonfektionierten Steckern zum leichten Anschluss
• 12V LED-Power-Controller für den Anschluss von bis zu 12 Einbau-Strahlern
• 2.4GHz Funk-Fernbedienung zur einfachen, komfortablen Steuerung der Helligkeit
• Ø 28mm Bi-Metall Lochsäge zur Lochbohrung in Aluminium, Holz und Gipskarton

HINWEIS: Dem Set liegt immer ein Controller und eine Fernbedienung bei. Die Anzahl der LED-Einbaustrahler in Weiß, sowie in gleicher Menge die Anschlussleitungen in 5 Meter Länge, variiert in Abhängigkeit von der ausgewählten Set-Größe.

Eigenschaften unserer Outdoor-LED-Beleuchtung in Weiß

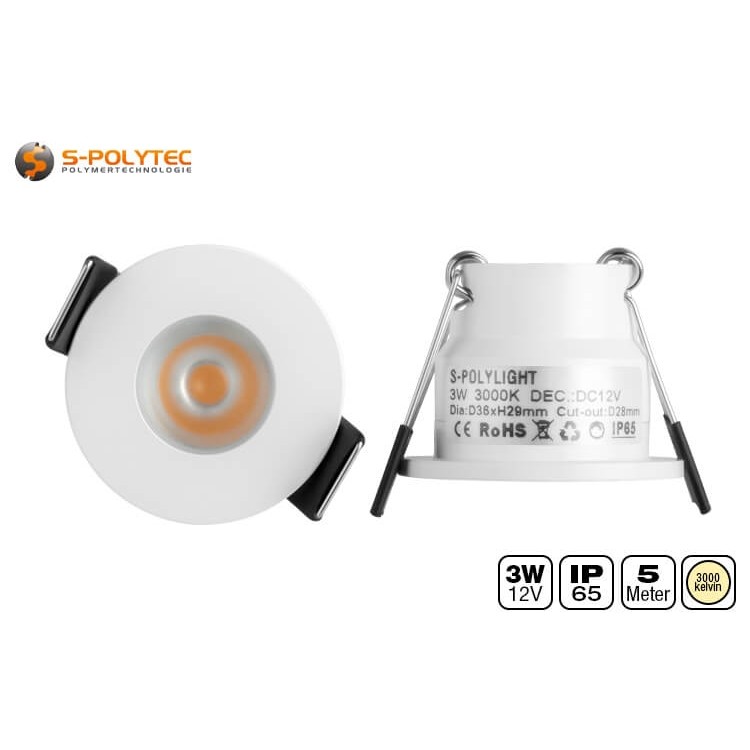

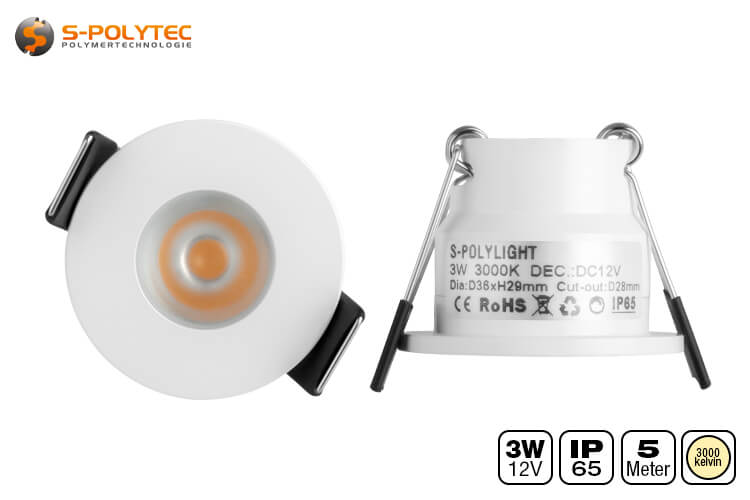

Zu jedem Set gehören Outdoor-LED-Einbaustrahler des Typs DR-SP3W in Weiß, dessen Anzahl von der gewählten Set-Größe abhängig ist. Dabei handelt es sich um einen dimmbaren LED-Spot mit sehr geringen Einbaumaßen, wodurch es möglich ist, die Spots auch innerhalb der schlanken Zwischenstreben unserer weißen Terrassenüberdachungen zu installieren. Das weiß lackierte Aluminium-Gehäuse weist einen äußeren Durchmesser von lediglich 36mm auf. Das Einbaumaß fällt hingegen deutlich geringer aus und erfordert eine Einbautiefe von nur 29mm sowie einen Einbaudurchmesser von 28mm. Auch wenn die Spots damit sehr klein sind, muss auf Leistung nicht verzichtet werden. Dank sehr hochwertiger 5050 SMD-LEDs in Warmweiß (3000K) wird eine angenehm, behagliche Wohlfühlatmosphäre geschaffen. Die Leistungsaufnahme von 3 Watt erreicht dabei eine Helligkeit von 190 Lumen je Einzelspot, was 63 Lumen pro Watt entspricht. Damit eignen sich die Einbaustrahler nicht nur als Terrassendachbeleuchtung, sondern können auch sehr gut als Beleuchtung in der Decke oder als Treppenstufenbeleuchtung verwendet werden. Dank der Schutzklasse IP65, sind die Einbauspots gleichermaßen im Innen- wie Außenbereich einsetzbar. Beispielsweise als Beleuchtung von überdachten Grillplätzen, Carports, Gartenhäuschen oder zur Ambiente-Beleuchtung in Dachgauben. Jede dieser Leuchten wird mit einer Anschlussleitung mit einer Länge von 5 Metern ausgeliefert, die an einem Ende über einen 2-poligen Stecker zum Anschluss an den HUB des LED-Power-Controllers verfügt. Das andere Ende verfügt über eine Schraub-Steckverbindung, die eine Gummi-Dichtung enthält und so Staub- und Spritzwasser geschützte Kabelverbindung des LED-Spots gewährleistet.

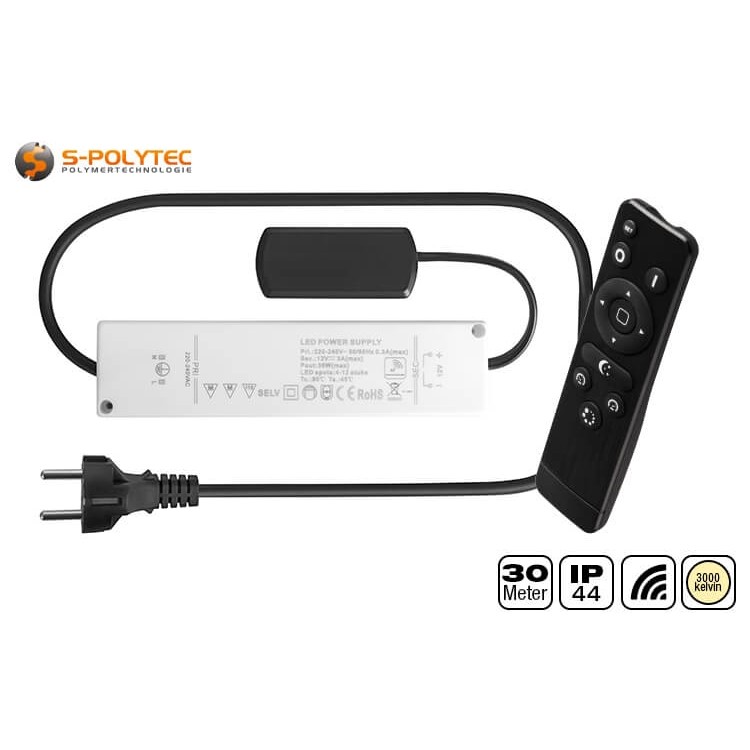

Unsere LED-Spots benötigen eine Versorgungsspannung von 12 Volt, die durch unseren S-Polylight LED-Power-Controller DR-CON36W sichergestellt wird. Dieser ist mit einem fest vorinstallierten Netzkabel mit 90cm Länge und Eurostecker ausgerüstet und kann bis zu zwölf Einbaustrahler mit einer Gesamtleistung von 36W mit Strom versorgen. Dafür verfügt das Gerät über einen HUB mit je sechs Steckplätzen zur Aufnahme der Stecker der Anschlusskabel. Das Besondere am Power-Controller ist der integrierte Dimmer, sowie der Funk-Empfänger mit einer Frequenz von 2.4GHz, der es ermöglicht, die gesamte Beleuchtung bequem mit der Fernbedienung zu steuern. Dank sehr kompakter Abmessungen, lässt sich die das smarte Netzteil sehr gut hinter den Abdeckblenden einer Terrassenüberdachungen oder im Zwischenraum von Trockenbauwänden und Decken verstecken.

Die weißen LED-Spots sind dimmbar. Um diese Funktion in vollem Umfang nutzen zu können, enthalt das Komplett-Set eine Funk-Fernbedienung, die mit einem Tastendruck mit dem LED-Power-Controller gekoppelt werden kann. Die kompakte Fernbedienung mit einer Reichweite von bis zu 30 Metern bietet die Möglichkeit, die Helligkeit der Spots manuell in 10%- oder 20%-Schritten zu erhöhen oder zu verringern. Wenn es schnell gehen muss, sind die Express-Tasten ausgesprochen hilfreich. Hier lässt sich mit einem Tastendruck eine fest definierte Helligkeit von 25% oder 75% erzielen. Der Nachtlichtmodus mit einer Helligkeit von 15% sorgt für eine angenehm gedämpfte Helligkeit und kann ebenfalls über eine Taste abgerufen werden. Für den Fall, dass mehrere LED-Power-Controller verwendet werden, beispielsweise, weil mehr als die 12 maximale möglichen Spots benötigt werden, ist es möglich, dass diese mit zeitgleich mit einer Fernbedienung gesteuert werden könne, sofern dies gewünscht ist.

Ebenfalls im Lieferumfang enthalten ist eine hochwertige Lochsäge mit einem Durchmesser von 28mm. Diese ist perfekt auf den Einbaudurchmesser unserer S-Polylight LED-Spots DR-SP3W abgestimmt und ist aus einem speziellen Bi-Metall hergestellt. Dadurch eignet sich die Lochsäge nicht nur für Gipskarton, Kunststoffe und weiche Holzwerkstoffe, sondern arbeitet sich auch Mühelos durch harte Werkstoffe wie HPL oder Aluminium. Der austauschbare HSS-Bohrer dient dabei der perfekten Positionierung der Lochbohrungen, damit die kleinen weißen Leuchten präzise an der gewünschten Stelle installiert werden können. Der fest mit der Bohrkrone verbunden Schaft in Dreikant-Form sichert gegen Durchdrehen im Bohrfutter und kann in jeden handelsüblichen Akkuschrauber mit Schnellspann-Bohrfutter eingespannt werden.

Vorteile unserer LED-Einbaustrahler in Weiß

• Die weißen LED-Strahler fügen sich perfekt in Dachsparren weißer Terrassenüberdachungen
• Die kleinen LED-Spots mit der Schutzklasse IP65 können auch in Badezimmern eingesetzt werden
• Alle Kabel sind schon mit Steckern versehen um den Anschluss so einfach wie möglich zu gestalten
• Mit einem LED-Power-Controller können bis zu 12 Einbauspots gleichzeitig angesteuert werden
• Die Funk-Fernbedienung bietet viele zusätzliche Funktionen und maximiert den Bedienkomfort
• Die Spots bestehen aus einem lackierten Aluminiumgehäuse mit hochwertigen 5050 SMD-LEDs
• Die LED-Spots in Weiß können gleichermaßen im Innen- wie Außenbereich eingesetzt werden
• Dank Lochsäge gibt es GRATIS dazu damit Sie sofort mit der Montage beginnen können

Montage und Anschluss der weißen Einbauspots

Die Montage des Beleuchtungssets gelingt jedem, der halbwegs handwerklich begabt ist und wird in vier aufeinander folgenden Arbeitsschritten zu einem Kinderspiel. Alles, was zur Montage, Verkabelung und Bedienung erforderlich ist, ist bereits im Set enthalten, mit Ausnahme eines Akkuschraubers für die Lochbohrungen der LED-Spots und zwei handelsüblichen 1.5 Volt Batterien in der Größe AAA, die für die Funk-Fernbedienung benötigt werden.

1. Bohren der Montagelöcher
Vor der Verkabelung müssen ein paar Vorbereitungen getroffen werden. Dazu zählt das Anzeichnen und Bohren der Ausschnitte für die LED-Einbauspots. Damit Sie nach Erhalt der weißen Strahler unvermittelt zur Tat schreiten können, liegt dem Set eine kostenlose Lochsäge aus Bi-Metall bei, dessen Durchmesser perfekt auf das Einbaumaß der Spots abgestimmt ist und dank des kräftigen Dreikantschafts in jedes herkömmliche Bohrfutter eines Akkuschraubers eingespannt werden. Diese Bohrkrone ist sowohl zum Sägen der Ausschnitte in Aluminium, beispielsweise den Dachstreben unserer weißen Aliminium-Terrassendächern, aber auch für viele andere Werkstoffe wie Holz, MDF, Laminat, HPL oder Gipskarton geeignet. Der austauschbare HSS-Zentrierbohrer garantiert dabei ein präzises Loch an der angezeichneten Stelle.

2. Verlegen der Anschlussleitungen
Bevor die Spots in die vorgesehene Öffnung eingesetzt werden, müssen die Zuleitungen separat vom HUB des LED-Power-Controllers zu jedem einzelnen Spot verlegt werden. Hierbei sind zwei Dinge zu beachten. Zum einen ist es wichtig, welcher Stecker in Richtung HUB verlegt wird, bzw. umgekehrt und zum anderen sollte beim Verlegen der Anschlussleitung darauf geachtet werden, dass diese nicht über scharfe Kanten oder mit zu intensiver Kraft gezogen wird, um die Leitung und die Isolation unversehrt zu halten. Der 2-polige Stecker in Weiß muss dabei am Hub verbleiben, wohingegen der schwarze Schraub-Steckverbinder am Loch des Einbauspots herausgucken muss. Wenn die Länge der Anschlussleitung nicht ausreichend ist, kann ein optionales Verlängerungskabel zwischen der Anschlussleitung und dem LED-Spot eingesetzt werden um eine Gesamtlänge von 10 Metern zu erreichen.

3. Anschließen der LED-Spots

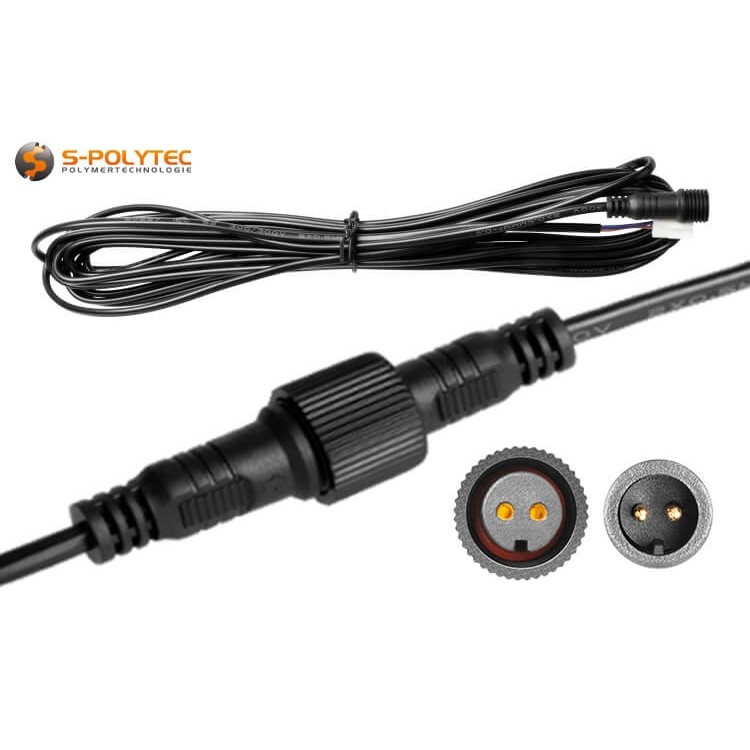

Jetzt, wo alle Anschlussleitungen zwischen dem Power-Hub und den einzelnen LED-Einbaustrahlern verlegt sind, kann mit dem Anschluss fortgefahren werden. Zuerst werden die Spots mit dem Kabel verbunden in dem der kleine Runde Stecker in die Kupplung des Kabels eingesteckt und zusätzlich verschraubt wird. Eine kleine Gummidichtung dichtet die Verbindung dabei effektiv zum Schutz vor Staub und Spitzwasser ab. Hier kann man nichts falsch machen, denn eine kleine Einkerbung im Stecker verhindert, dass man diesen falsch herum einsteckt, was sich bei Gleichspannung zur Folge hätte, dass die LED nicht leuchtet. Zum Einsetzen des kleinen Spots in die Lochbohrung, müssen die beiden Spannbügel zur Leitung hin hochgedrückt werden und vorsichtig durch die Öffnung geführt werden. Hier besteht Klemmgefahr, denn die Bügel unterliegen einer hohen Federspannung. Nachdem alle Spots mit den Zuleitungen verbunden und montiert sind, werden die Anschlusskabel am HUB des Power-Controllers angeschlossen. Auch hier ist der kleine 2-polige Stecker mit einem Pin versehen, sodass ein Fehler beim Anschuss ausgeschlossen werden kann. Die Montage und Installation ist abgeschlossen, wenn alle Zuleitungen, hier sind maximale 12 möglich, am Hub angeschlossen sind.

4. Strom einschalten und Koppeln
Im letzten Schritt müssen wir die Funk-Fernbedienung mit dem Power-Controller koppeln um die angeschlossenen Spots später bequem per Fernsteuern ein- und ausschalten zu können. Auch die Helligkeit lässt sich später mit der Fernbedienung sehr komfortabel per Knopfdruck einstellen. Falls noch nicht geschehen, sollte die Fernbedienung mit den Batterien ausgestattet werden. Nun ist Timing gefragt, denn sobald der Netzstecker der Stromversorgung in der vorgesehen Steckdose eingesteckt wird, bleiben 5 Sekunden, um die Verbindung der Fernbindung mit dem Controller herzustellen. Dazu muss der Modus-Knopf in der Mitte der Helligkeitssteuerung, welcher mit einem abgerundeten Quadrat gekennzeichnet ist, einmal kurz gedrückt werden. Nun stehen Ihnen alle Funktionen der LED-Beleuchtung zur Verfügung.

Optionales Zubehör zur Ergänzung der Einbauspot-Komplett-Sets

• LED Einbauspot DR-SP3W mit 3W (3000K, Warmweiß) inkl. 5M Anschlussleitung
• 5M Anschlussverlängerung mit gedichteten schraubbaren Verbindungssteckern
• 2.4GHz Funk-Fernbedienung als zusätzliche Fernbedienung oder Ersatzgerät

ACHTUNG: Im Set sind alle Leitungen zum Anschluss der LED-Spots enthalten und verfügen bereits über vorgefertigte Steckkontakte. Es ist nicht zulässig, diese Verkabelung durch eigene Leitungen zu ersetzen und geht mit dem Verlust der Garantie einher. Auch der Austausch des LED-Power-Controllers durch ein anderes 12V-Netzteil kann die Funktionalität der dimmbaren Spots beeinträchtigen und hat den Verlust der Gewährleistungsansprüche zur Folge. Darüber hinaus können die LED-Spots mit einer Versorgungsspannung von 12 Volt nicht direkt an das 230 Volt Netz angeschlossen werden. Es besteht Lebensgefahr!

Daten zum S-Polylight Einbauspot DR-SP3W

• Produktart: Einbau-Spot
• Material (Gehäuse): Aluminium (lackiert)
• Farbe (Gehäuse): Weiß
• Gehäuseform: Rund
• Gehäusedurchmesser: 36mm
• Montageart: Einbau (mit Klemmbügeln)
• Einbaudurchmesser: 28mm
• Einbautiefe: 29mm
• Schutzart: IP65 (Staub- und Spritzgeschützt)
• Leistung: 3W je Einzelspot
• Farbtemperatur: 3000 Kelvin (Warmweiß)
• Helligkeit: 190 Lumen je Einzelspot
• Dimmbar: Ja (Controller und Fernbedienung enthalten)
• CRI: > 80
• Energieeffizienzklasse: G

Daten zum S-Polylight Power-Controller DR-CON36W

• Produktart: Power-Controller
• Material (Gehäuse): PVC
• Farbe (Gehäuse): Weiß / Schwarz
• Gehäuseabmessungen (Controller): 165mm x 40mm x 25mm
• Gehäuseabmessungen (HUB): 70mm x 30mm x 25mm
• Anschluss Netzstrom: Eurostecker (900mm Länge)
• Anschluss LED-Spot: 2-Poliger Stecker
• Eingangsspannung: 85 Volt - 265 Volt AC
• Ausgangspannung: 12 Volt DC
• Schutzart: IP44 (Festkörper- und spritzgeschützt)
• Anzahl Spots: Variiert (max. 12 Spots)
• Leistung: 12W / 18W / 24W / 30W / 36W
• Frequenzbereich: 2.4GHz (Fernbedienung enthalten)
