Aqua-Plus PP-R Schraubkupplung mit Außengewinde

Aqua-Plus PP-R Schraubkupplung mit Außengewinde

Mehrteiliges Gewinde ✓ Inklusive Dichtung ✓ Trinkwasserzulassung ✓

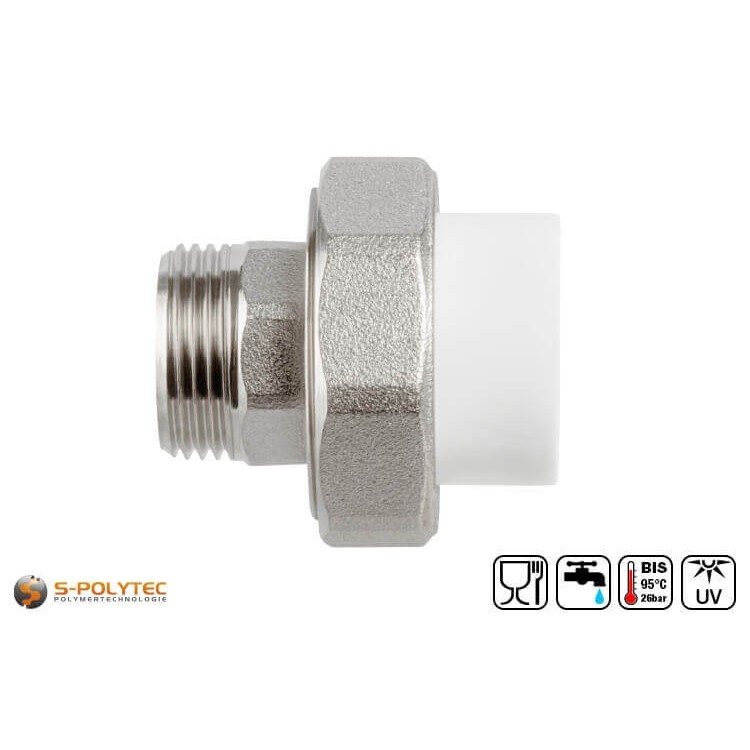

Die weißen Aqua-Plus PP-R Kupplungen mit verschraubbarem Außengewinde und Dichtungsring sind für jedes unserer PP-R Rohre von 20mm bis 40mm Durchmesser erhältlich. Das Messinggewinde der Kupplung variiert in Abhängigkeit vom Rohrdurchmesser von 1/2" bis zu 1 1/4". Die Aufnahme für das PP-R Rohr auf der gegenüberliegendes Seite ist in Größen von DN20 bis DN40 verfügbar. Dadurch wird eine Schweißverbindung vom PP-R Rohrsystem zu anderen Rohrsystemen mit einer Schraubverbindung ermöglicht. Die Schraubbare Kupplung bietet maximale Flexibilität beim Verbinden von PP-R Rohrleitungen untereinander, oder zum Anschluss von Abnehmern (beispielsweise Solarthermie-Panele, Heizkörper, Druckkessel, etc.) sowie zur flexiblen Verbindung von PP-R Rohren mit Metallrohren.

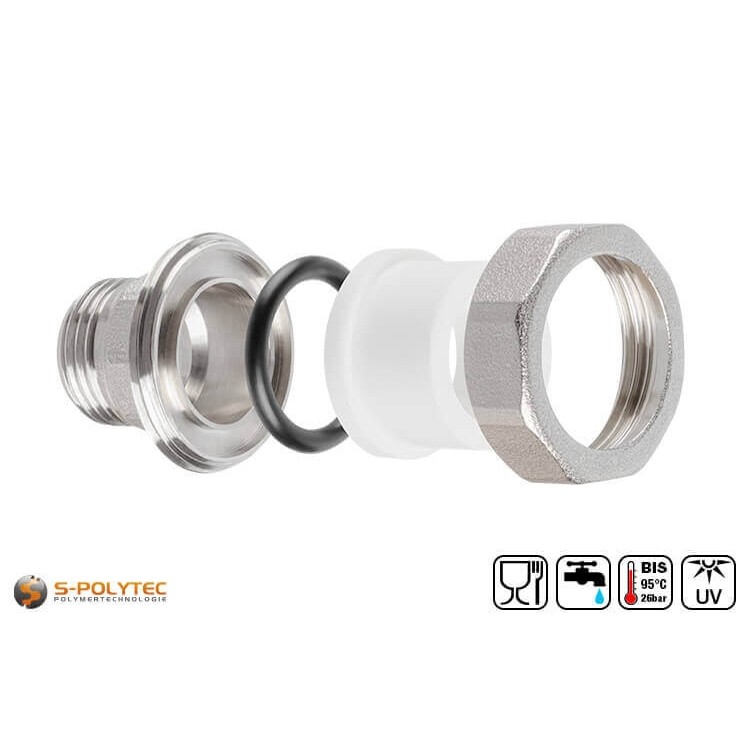

Im Gegensatz zu unseren PP-R Rohr-Kupplungen mit fest integrierten Gewinde, besteht die Schraubkupplung aus vier Einzelteilen. Der Muffe zum Verschweißen mit dem PP-R Rohr, dem Gewindeanschluss aus Messing mit Außengewinde, einer Kupplungsverschraubung und einem Dichtungsring, der eine wasser- und luftdichten Abschluss zwischen dem Gewindeelement und der PP-R Schweißmuffe gewährleistet.

Lieferumfang:

• 1 x Aqua-Plus PP-R Schraubkupplung mit Außengewinde in Weiß

Eigenschaften der mehrteiligen PP-R Kupplung mit Außengewinde

Unsere PP-R Kupplung mit verschraubbarem Außengewinde besteht aus massivem Messing und Polypropylen-Random-Copolymerisat. Der Gewindeeinsatz, der im Durchmesser auf den größtmöglichen Durchfluss des PP-R Rohrs abgestimmt ist, wird durch eine Kupplungsverschraubung fest an die Rohraufnahme aus Kunststoff verschraubt. Das schlagzähe PP-R, besticht durch seine sehr gute Temperaturbeständigkeit von -10°C bis +95°C Dauergebrauchstemperatur. Das für Trinkwasser zugelassene Formstück kann daher gleichermaßen für Kaltwasserleitungen als auch für Rohre eingesetzt werden, die heißes Wasser führen. Darüber hinaus zeichnet sich der Kunststoff über eine sehr gute Chemikalienbeständigkeit aus. Das Aqua-Plus Rohrsystem ist somit ideal für chemikalien oder lebensmittel verarbeitende Produktionsanlagen.

Die sehr gute Verarbeitungsqualität der einzelnen Komponenten, ebenso wie die leichte Handhabung bei der Verschweißung von Formstücken und Rohren aus PP-R, stellen eine preiswerte und effiziente Alternative zu herkömmlichen Rohrsystem aus Kupfer, Aluminium oder Stahl dar. Durch den geringeren Reibungswert, ebenso wie der sehr geringen Oberflächenhaftung von Polypropylen, lassen sich wartungsarme Leitungssysteme errichten, die eine enorme Lebensdauer von mehr als 50 Jahren aufweisen.

Für eine optimale Dichtigkeit zwischen den Bauteilen aus Messing und der Schweißmuffe aus Polypropylen, ist ein Dichtungsring in den Gewindeeinsatz eingelegt. Dadurch ist, je nach dauerhaft vorliegender Wassertemperatur, eine Druckbeständigkeit des Formstücks von bis zu 26 bar gewährleistet.

Größenübersicht der PP-R Kupplungen mit Außengewinde

• PP-R Kupplung DN20x1/2" AG: Für PP-R Rohre mit Ø außen 20mm - Außengewinde Ø 1/2"
• PP-R Kupplung DN25x3/4" AG: Für PP-R Rohre mit Ø außen 25mm - Außengewinde Ø 3/4"
• PP-R Kupplung DN32x1" AG: Für PP-R Rohre mit Ø außen 32mm - Außengewinde Ø 1"
• PP-R Kupplung DN40x1 1/4" AG: Für PP-R Rohre mit Ø außen 40mm - Außengewinde Ø 1 1/4"

Verarbeitung der schraubbaren PP-R Kupplungen mit Außengewinde

Die schraubbare PP-R Kupplung wird einseitig mit einem PP-R Rohr in entsprechendem Durchmesser durch das Schweißverfahren dauerhaft mit verbunden. Hierfür müssen das Rohr und das Formstück zeitgleich durch ein Muffenschweißgerät für eine bestimmte Zeit erhitzt und im Anschluss ineinander gesteckt werden. Dies sollte unmittelbar nach dem Erhitzen erfolgen. Dabei sollte das Rohr gerade und ohne dies zu verdrehen in die erwärmte Rohrmuffe der Kupplung eingeschoben werden, bis die erforderliche Einstecktiefe erreicht ist. Eine Achsabweichung von höchstens 3 Grad gewährleistet, dass die Schweißverbindung wasserdicht und druckbeständig ist.

ACHTUNG: Schieben Sie die Gewindeverschraubung vor dem Erhitzen der PP-R Rohraufnahme und dem Rohr auf das Rohr. Ist das Rohr erst aufgesteckt und entsprechend verschweißt, kann die Verschraubung eventuell nicht mehr aufgeschoben werden, so dass die männliche Gewindekupplung nicht mehr verschraubt werden kann.

Wir bieten die schraubbaren PP-R Kupplungen mit Außengewinde in vier verschiedenen Größen, passend zu jedem Rohrdurchmesser, die in unserem Shop erhältlich sind. Da bei unterschiedlichen Rohrdurchmesser unterschiedliche Zeiten für die Erhitzung und der Verschweißung einzuhalten sind, haben wir für jede Rohrgröße ein gesondertes Montagedatenblatt erstellt, welches diese Daten, ebenso wie Angaben zur Einstecktiefe, der Montage oder Druckbeständigkeiten enthält. Diese Datenblätter können im gleichnamigen Reiter eingesehen und heruntergeladen werden.

Die der schweißverbindung gegenüberliegende Schraubverbindung, kann nach dem Schweißvorgang durch das Verschrauben des Außengewindes mit dem der größe entsprechenden Innengewinde verschraubt und nach belieben gelöst werden. Dadurch sind flexible Anschlüsse zur Wasserversorgung möglich, ganz gleich, ob es sich dabei um Trinkwasserleitungen aus PP-R, Kupfer oder Stahl handelt. Auch für Rohrleitungen im Poolbau oder als Druckleitung in Industrieanlagen, stellt die schraubbare pp-R Kupplung eine einfache und schnelle Verbindung zwischen zwei System dar.

Technische Daten der schraubbaren Kupplung für PP-R Rohre

• Produktart: Rohr-Kupplung
• Material (Winkel): Polypropylen-Random-Copolymerisat
• Material (Gewinde): Messing
• Ausführung: Außengewinde
• Gewindedurchmesser: 1/2" - 1 1/4"
• Rohraußendurchmesser: 20,0mm - 40,0mm
• Richtungsänderung: Keine
• Temperaturbeständigkeit: -10°C - +95°C
• Lebensmittelzulassung: Ja
• Trinkwasserzulassung: Ja
• DVGW geprüft: Ja
• Korrosionsbeständigkeit: Sehr gut

HINWEIS: Bei geschraubten Verbindungen von Rohren mit Gewinden aus Messing, trägt etwas Hanf oder Teflonband zur verbesserten Abdichtung der Verschraubung bei.
