Aqua-Plus PP-R T-Reduzierstück in Weiß

Aqua-Plus PP-R T-Reduzierstück - Für Verzweigungen verschiedener Durchmesser

Viele Ausführungen ✓ DVGW zertifiziert ✓ Produziert in Europa ✓

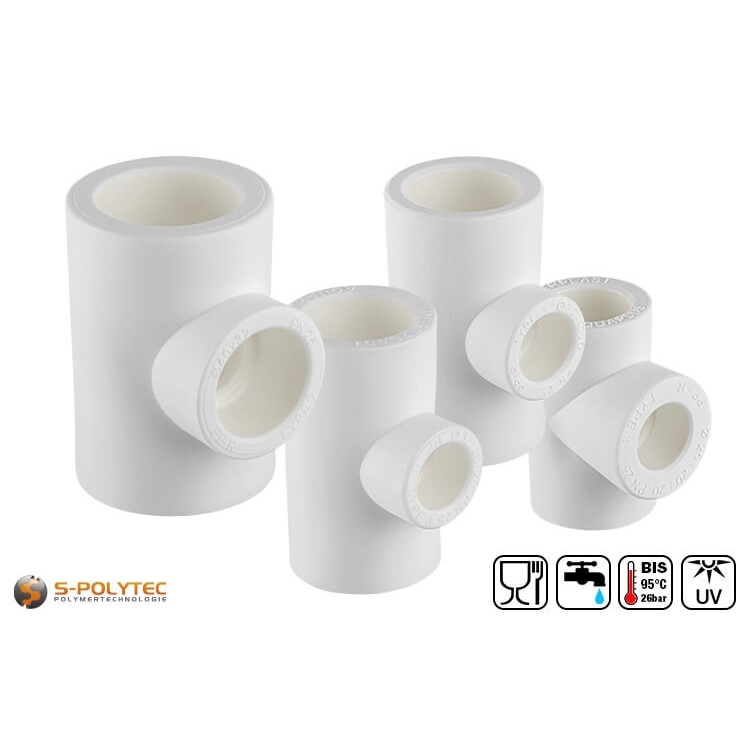

Die weißen Aqua-Plus PP-R T-Reduzierstücke sind in sehr vielen verschiedenen Ausführungen für alle erdenklichen Rohrverbindungen mit zusätzlicher Verzweigung verfügbar. Von einfacher Verringerung des Rohrdurchmessers, über eine zweifache Reduktion mit gleichem Rohrdurchmesser, bis hin zu drei unterschiedlichen Größen. Bei PP-R Rohren mit Durchmessern von 20mm bis 40mm ergeben sich sehr viele Variationen, von Reduktionen auf den nächstkleineren Durchmesser, bis hin zur Verringerung vom größten zum kleinsten Rohrdurchmesser.

Um auf einen Blick zu erkennen, welche Rohrdurchmesser zur bestimmten Aufnahme des T-Reduzierstücks verwendet werden müssen, werden diese in einer bestimmten Reihenfolge angegeben. Die Angaben, beispielsweise beim PP-R T-Reduzierstück 32/25/20 bedeuten, dass die untere Aufnahme mit einem Durchmesser von 32mm für PP-R Rohre des selben Durchmessers geeignet ist. Die zweite Ziffer definiert den Rohrdurchmesser der Abzweigung. Die letzte Zahl hingegen bestimmt den Außendurchmesser des Rohrs zur gegenüberliegenden Seite des ersten, dickeren Rohres. Nicht immer erfolgt die Durchmesserverringerung bei der Abzweigung. Das T-Reduzierstück 25/25/20 ist ein gutes Beispiel in dem eine Seite und die Abzweigung für 25mm Rohre geeignet sind und in die dritte gerade durchlaufende Muffe ein dünneres 20mm Rohr eingesteckt werden muss.

Lieferumfang:

• 1 x Aqua-Plus PP-R T-Reduzierstück in Weiß

Eigenschaften der weißen Reduzier-T-Stücke für PP-R Rohre

Das Aqua-Plus System aus Polypropylen-Random-Copolymerisat ist gleichermaßen zur Trinkwasserversorgung, ebenso wie als Transportleitung von Kalt- und Warmwasser bis 95°C geeignet. Damit ist das Rohrsystem ideal für Heizungsanlagen, Wärmepumpen und zur Geothermie einsetzbar. Während Rohre mit 32mm oder 40mm Außendurchmesser meist nur für die Hauptleitungen eingesetzt werden, kommt bei Wandanschlüssen, Badarmaturen oder einzelnen Heizkörpern üblicherweise nur ein Rohr mit 20mm zum Einsatz. Damit diese von der Hauptleitung abzweigen können, sind T-Stücke mit Durchmesserverringerung nötig. Die sogenannten PP-R T-Reduzierstücke, welche zum Verschweißen der PP-R Rohre verwendet werden, erfüllen diese Anforderungen, so dass die Verzweigung und die Verringerung des Rohrdurchmessers in einem Arbeitsschritt umgesetzt werden können.

Rohrsysteme zur Trinkwasserversorgung unterlegen strengen Anforderungen, welche durch DIN oder EN Normen festgelegt sind. Unser Aqua-Plus PP-R System erfüllt alle notwendigen Normen und darüber hinaus auch relevante Zertifizierungen auf nationaler und internationaler Ebene, wie dem DVGW-Zertifikat oder dem SKZ-Zertifikat, welche für den Gebrauch der Rohre und Formstücke als Trinkwasserleitung in Deutschland von Bedeutung sind.

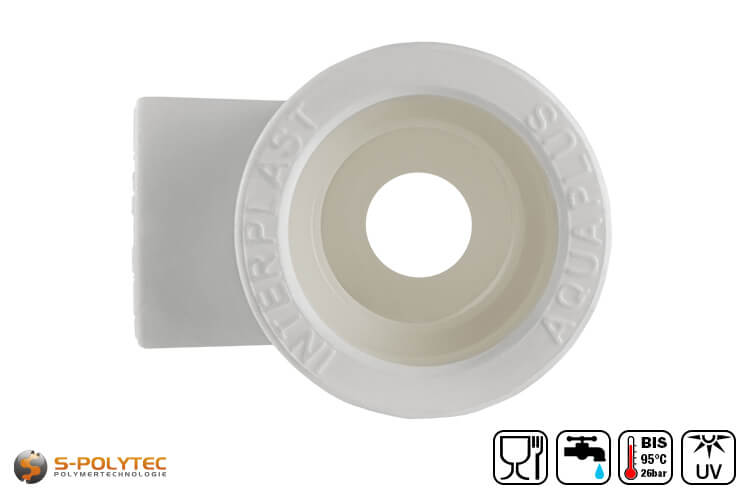

Zur Begrenzung der Einstecktiefe, ebenso wie zur Optimierung des Durchflusswiderstands, sind die Aufnahmen in der Tiefe begrenzt, so dass im inneren Bereich des T-Reduzierstücks der Durchmesser entsprechend der Innendurchmesser der Rohre angepasst ist. Ein weitere Vorteil dieser besonderen Konstruktion ist, dass der Durchfluss bei der Verringerung oder in der Abzweigung deutlich weniger Geräusche verursacht, als bei vergleichbaren Produkten, dessen Innendurchmesser nicht optimal auf die Rohre abgestimmt ist.

Damit eine Nutzung als Transportleitung in der chemikalienverarbeitenden Industrie, ebenso wie in der Lebensmittelindustrie ohne Einschränkungen durch den Einsatz von reduzierenden T-Stücken erfolgen kann, werden auch diese aus chemikalienbeständigen, schlagzähem Polypropylen gefertigt, welches zu den lebensmittelechten Kunststoffen zählt.

Verarbeitung von Reduziermuffen mit Verzweigung aus PP-R

Ein T-Stück fungiert als Rohrverbinder mit einer zusätzlichen Abzweigung für ein drittes Rohr, welche durch das Verschweißen dauerhaft miteinander verbunden werden. Bei einem T-Reduzierstück ist das ebenfalls der Fall, jedoch wird hier der Rohrdurchmesser bei einer oder mehreren Aufnahmen verringert. Durch die verschiedenen Kombinationsmöglichkeiten entsteht so eine große Vielfalt der verfügbaren Produkte zur Verzweigung des Rohr-Leitungssystems. Die nachfolgende Auflistung, soll einen schnellen Überblick über die verfügbaren Varianten erlauben.

Größenübersicht der PP-R T-Reduzierstücke

• PP-R T-Reduzierstück 25/20/25: Zwei PP-R Rohre mit Ø außen 25mm - Rohr-Abzweigung mit Ø außen 20mm

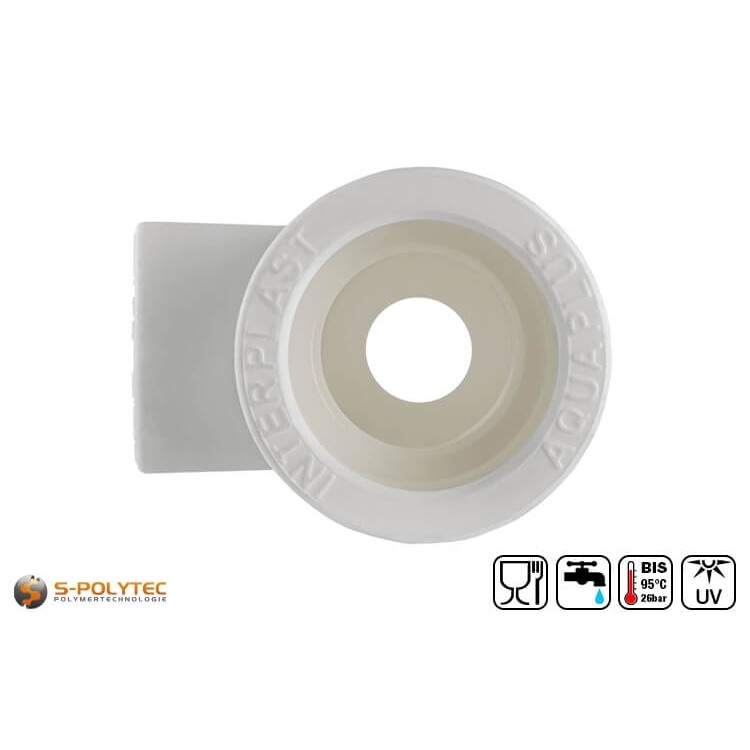

• PP-R T-Reduzierstück 25/20/20: Je ein PP-R Rohr mit Ø außen 25mm und 20mm - Rohr-Abzweigung mit Ø außen 20mm
• PP-R T-Reduzierstück 25/25/20: Je ein PP-R Rohr mit Ø außen 25mm und 20mm - Rohr-Abzweigung mit Ø außen 25mm
• PP-R T-Reduzierstück 32/20/32: Zwei PP-R Rohre mit Ø außen 32mm - Rohr-Abzweigung mit Ø außen 20mm
• PP-R T-Reduzierstück 32/25/32: Zwei PP-R Rohre mit Ø außen 32mm - Rohr-Abzweigung mit Ø außen 25mm
• PP-R T-Reduzierstück 32/32/20: Je ein PP-R Rohr mit Ø außen 32mm und 20mm - Rohr-Abzweigung mit Ø außen 32mm
• PP-R T-Reduzierstück 32/32/25: Je ein PP-R Rohr mit Ø außen 32mm und 25mm - Rohr-Abzweigung mit Ø außen 32mm
• PP-R T-Reduzierstück 32/20/20: Je ein PP-R Rohr mit Ø außen 32mm und 20mm - Rohr-Abzweigung mit Ø außen 20mm
• PP-R T-Reduzierstück 32/25/25: Je ein PP-R Rohr mit Ø außen 32mm und 25mm - Rohr-Abzweigung mit Ø außen 25mm
• PP-R T-Reduzierstück 32/20/25: Je ein PP-R Rohr mit Ø außen 32mm und 25mm - Rohr-Abzweigung mit Ø außen 20mm
• PP-R T-Reduzierstück 32/25/20: Je ein PP-R Rohr mit Ø außen 32mm und 20mm - Rohr-Abzweigung mit Ø außen 25mm
• PP-R T-Reduzierstück 40/20/40: Zwei PP-R Rohre mit Ø außen 40mm - Rohr-Abzweigung mit Ø außen 20mm
• PP-R T-Reduzierstück 40/25/40: Zwei PP-R Rohre mit Ø außen 40mm - Rohr-Abzweigung mit Ø außen 25mm
• PP-R T-Reduzierstück 40/32/40: Zwei PP-R Rohre mit Ø außen 40mm - Rohr-Abzweigung mit Ø außen 32mm

Wichtig beim Verschweißen ist, dass das Rohr und die Aufnahme des Reduzierstücks zeitgleich erhitzt werden. Durch die verschiedenen Durchmesser, muss man hier darauf achten, dass man bei den Durchmessern nicht durcheinander kommt und die gleichen Größen erwärmt. Bei den meisten Rohrschweißgeräten ist eine Verwechslung jedoch ausgeschlossen, weil sich Heizdorn und Heizmuffe zu je einer Seite an der Heizbuchse befinden. Für eine einfache Handhabung beim Verschweißen der drei Rohre mit dem T-Stück, empfehlen wir, erst die beiden sich gegenüberliegenden Rohre und abschließend das abzweigende Rohr zu Verschweißen. Dadurch wird man beim Aufstecken des T-Stücks auf den Heizdorn nicht so sehr durch die fertigen Rohrverbindungen behindert.

Die unterschiedlichen Rohrdurchmesser, die bei T-Reduzierstücken zum Einsatz kommen, erfordern jeweils unterschiedliche Erwärmungszeiten um Rohre und T-Stücke für das Verschweißen zu erweichen. Auch die Ruhezeiten zum Abkühlen der Schweißverbindung hängt vom Durchmesser der Rohre ab. Auf der Produktseite zu unseren weißen Aqua-Plus PP-R Rohren haben wir die relevanten Parameter für jeden Durchmesser separat in ein Montage-Datenblatt zusammengefasst. Diese Datenblätter bieten auch hilfreiche Informationen zur Montage der Rohrleitungen und können im Reiter Datenblätter runtergeladen werden.

ACHTUNG: Für dichte Schweißverbindungen des PP-R Rohrsystems sind kompakte, feste Verbindungen nötig. Dies wird unter anderem durch einen geringeren Durchmesser der Rohraufnahmen des T-Reduzierstücks erreicht, der einen halben Millimeter kleiner ausfällt als der Rohraußendurchmesser. Das bedeutet, dass die Rohre ohne vorherige Erhitzung am Rohrschweißgerät nicht in die Aufnahme des T-Stücks eingesteckt werden können.

Technische Daten der weißen PP-R T-Reduzierstücke

• Produktart: T-Reduzierstück
• Material: Polypropylen-Random-Copolymerisat
• Rohraußendurchmesser: 20,0mm - 40,0mm
• Temperaturbeständigkeit: -10°C - +95°C
• Lebensmittelzulassung: Ja
• Trinkwasserzulassung: Ja
• DVGW geprüft: Ja
• Korrosionsbeständigkeit: Sehr gut
• Chemikalienbeständigkeit: Sehr gut

HINWEIS: Die PP-R T-Reduzierstücke eignen sich zur Verzweigung von Rohrsystemen bei gleichzeitiger Verringerung des Durchmessers von einem oder zwei Rohren. Für Abzweigungen von Rohren mit identischen Durchmessern, sind die Reduzier-T-Stücke nicht geeignet. Verwenden Sie stattdessen die einfachen PP-R T-Stücke unseres Shops.
