Profilverbinder mit einstellbarem Winkel

Profilverbinder für Konstruktionsprofile mit einstellbarem Winkel

Variable Winkeleinstellung ✓ Perfekter Profilabschluss ✓ Winkel von -90° bis +90° ✓

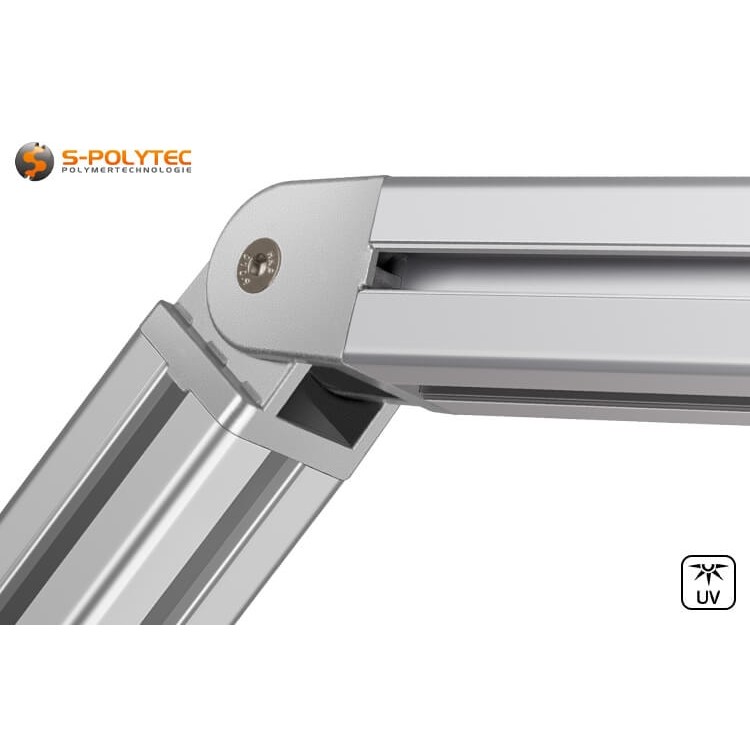

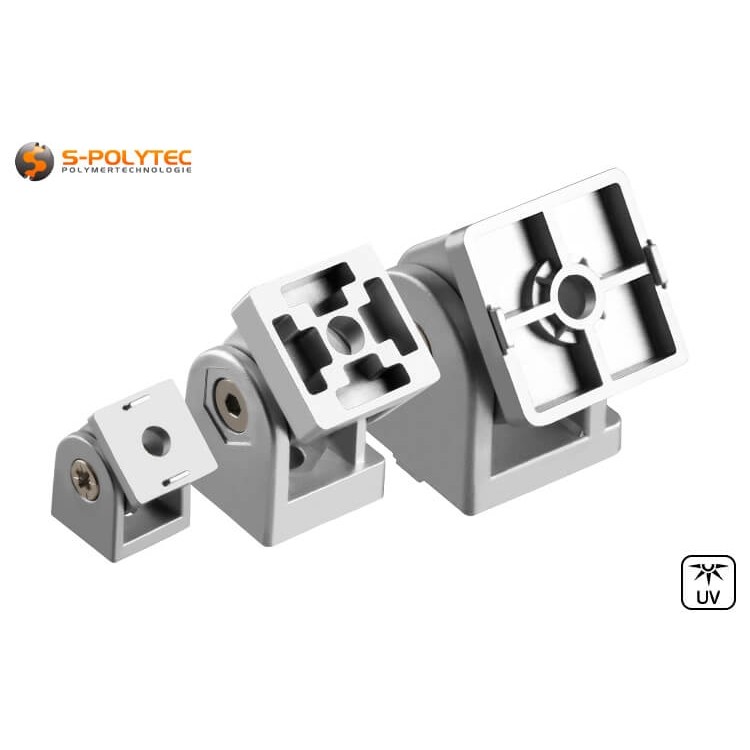

Unsere Profilverbinder mit verstellbarem Winkel sind in drei unterschiedlichen Größen für quadratische Konstruktionsprofile mit 20mm, 30mm und 40mm Breite erhältlich und werden zur sicheren Verbindung von zwei Profilenden in beliebigen Winkel eingesetzt. Der Winkel ist um 180 Grad stufenlos einstellbar und reicht von -90 Grad bis +90 Grad. Die massive Konstruktion aus Zinkdruckguss gewährleistet nicht nur eine ausgesprochen hohe Stabilität, sondern erlaubt auch den Einsatz im Außenbereich. Dadurch ist der Winkelverbinder ideal für alle Konstruktionen, bei denen eine Verbindung von den üblichen 90 Grad oder 45 Grad abweicht, beispielsweise für eine Dachkonstruktion eines Fahrradunterstands mit leichtem Gefälle für den Regenablauf.

Die Winkelverbinder sind in Größe und Form perfekt auf unsere Konstruktionsprofile abgestimmt, eignen sich aber durchaus auch für alle marktüblichen Konstruktionsprofile von I-Typ mit abgerundeten Ecken und Durchgangsloch. Dieses sollte beim 20mm Profilverbinder ein Gewinde in der Größe M6 verfügen, oder im Durchmesser so beschaffen sein, dass ein M6 Gewinde eingeschnitten werden kann. Für die beiden größeren Ausführungen sollte ein Gewinde von Ø8mm gegeben sein.

HINWEIS: Zur Montage der verstellbaren Profilverbinder an Konstruktionsprofilen wird je nach Profilausführung eine Zylinderschraube mit M6 oder M8 Gewinde benötigt. Bei den meisten Konstruktionsprofilen muss das Durchgangsloch zudem mit einem Gewinde versehen werden.

Eigenschaften unserer Variablen Winkel-Profilverbinder

Winkelverbinder sind die beste Möglichkeit, zwei Konstruktionsprofile in beliebigem Winkel miteinander zu verbinden und werden üblicherweise an der Schnittkante des Profils mit einer Gewindeschraube befestigt, die in das mittig angeordnete Durchgangsloch des Profils eingeschraubt wird. Damit sich die Profile nicht verdrehen, verfügen die Winkelverbinder über Nutenstege, die sich passgenau in die Nuten des Konstruktionsprofil einfügen. Die Abmessungen in Bezug auf Breite und Tiefe, entsprechen den gängigen Größen für Aluminium-Systemprofile und sind in 20x20mm, 30x30mm, sowie 40x40mm verfügbar. Die Höhe variiert dabei in Abhängigkeit vom Winkel. Die Mindest- und Maximalhöhe haben wir weiter unten in den spezifischen Daten aufgeführt. Die Winkelverbinder verfügen über leicht gerundete Ecken, dessen Eckradius mit unseren Profilen übereinstimmt und somit perfekt mit dem Querschnitt des Profils abschließt und können überdies auch mit allen anderen Konstruktionsprofilen von i-Typ mit abgerundeten Außenecken kombiniert werden. Selbst bei den eckigen Profilen von Typ B, ist eine stabile, belastbare Verbindung möglich, allerdings stehen die Außeneckkanten der Profile, bedingt durch die eckige Profilausführung, minimal über.

Die Winkelverbinder bestehen aus zwei einzelnen, zueinander beweglichen Komponenten die aus massivem Zinkdruckguss hergestellt werden. Dabei handelt es um eine Legierung die sich durch eine gute mechanische Festigkeit und Widerstandsfähigkeit gegenüber Verformungen auszeichnen. Zinkdruckguss ist zudem rostfrei und somit problemlos im Außenbereich einsetzbar, ohne dass sich Feuchtigkeit oder Witterungseinflüsse auf die Lebensdauer der Konstruktion auswirken. Das geringe Gewicht, ebenso wie die ansprechende silberne Oberfläche, sind ebenfalls positive Aspekte, die durch die zinkdruckgegossenen Teile erwähnenswert sind. Die Schrauben, die die beiden Winkel verbinden, bestehen aus hochfestem Kohlenstoffstahl, dessen vernickelte Oberfläche sich ebenfalls durch eine gute Korrosionsbeständigkeit auszeichnet.

HINWEIS: Die wenigsten Konstruktionsprofile, so auch unsere, sind mit einem Gewinde im Durchgangsloch versehen, so dass dieses zum Eindrehen der Zylinderschraube noch eingeschnitten werden muss. Das ist mit einem einfachen Innen-Gewindeschneider der Größe M6 bzw. M8 jedoch sehr einfach, denn Aluminium lässt sich sehr einfach verarbeiten, so dass auch das Gewindeschneiden keine Herausforderung darstellt. Die Tiefe des Gewinde richtet sich dabei nach der Länge der Schrauben, die je nach Gesamtlänge und Belastung der Rahmenkonstruktion wenigstens 30mm bis 100mm in das Profil eingeschraubt werden sollte.

Spezifische Daten der Profilverbinder mit einstellbarem Winkel

• Profilverbinder 20x20mm: Abmessungen (BxTxH): ca. 20mm x 20mm x 30mm/24mm (0°/90°), Ø Lochbohrung: 6,25mm, Gewicht: 38g
• Profilverbinder 30x30mm: Abmessungen (BxTxH): ca. 30mm x 30mm x 49mm/39mm (0°/90°), Ø Lochbohrung: 7,75mm, Gewicht: 120g
• Profilverbinder 40x40mm: Abmessungen (BxTxH): ca. 40mm x 40mm x 59mm/47mm (0°/90°), Ø Lochbohrung: 8,50mm, Gewicht: 253g

Montage und Anwendung von variablen Profilverbindern

Für die Verbindung von zwei Konstruktionsprofilen mit einstellbarem Winkelverbindern werden zwei Zylinderschrauben benötigt, dessen Gewindedurchmesser 6mm oder 8mm betragen sollte. Sofern noch nicht geschehen, sollte das Durchgangsloch mit einem Gewinde versehen werden, dessen Tiefe ausreicht, um die Länge der Gewindeschraube aufzunehmen, damit sich diese vollständig in das Durchgangsloch eindrehen lässt, um eine sichere, belastbare Verbindung zu erzielen. Die Länge der Schraube ist abhängig von der Belastung, die später auf die Konstruktion wirkt uns sollte lieber etwas länger als zu kurz gewählt werden.

Für die Montage wird je nach Ausführung ein Kreuzschlitz-Schraubendreher der Größe Pozidriv® 2 für den 20mm Profilverbinder, oder ein 4mm Inbus®-Schlüssel für die 30mm bzw. 40mm Variante benötigt, um die seitliche Schraube für die Winkelverstellung zu lösen und nach der Montage festzudrehen. Darüber hinaus wird Werkzeug zum Eindrehen der Zylinderschraube benötigt. Bei unseren Zylinderschrauben mit 6mm Gewindedurchmesser wäre dies ein Inbus®-Schlüssel in 5mm Größe. Die 8mm Zylinderschrauben mit Innensechskant-Antrieb werden hingegen mit einem 6mm Schlüssel verschraubt. Die Schraube wird dabei durch das Montageloch des Profilverbinders geführt und anschließend in das Durchgangsloch des Profils eingedreht. Kleine Nutenstege auf der Montagefläche des Verbinders verhindern dabei, dass sich das angeschraubte Profil nach der erfolgten Montage durch mechanische Belastung verdrehen kann. Das Verschrauben des zweiten Konstruktionsprofils erfolgt auf die gleiche Weise. Abschließend kann der gewünschte Winkel eingestellt, und mit der seitlichen Schraube fixiert werden.

HINWEIS: Die Profilverbinder sind in der Breite exakt auf quadratische Konstruktionsprofile abgestimmt. Bei der Montage ist es wichtig, dass der Zuschnitt der Profile exakt im rechten Winkel ausgeführt wird, andernfalls schließt der Winkel nicht präzise mit dem Profil ab. Auch der Schraubenkopf der Zylinderschraube liegt nicht vollflächig auf, was sich negativ auf die Festigkeit der Schraubverbindung auswirken kann. Aus diesem Grund empfehlen wir für das Zuschneiden der Konstruktionsprofile eine Kapp-Säge mit einem fein verzahnten Sägeblatt für Leichtmetall, sowie das Entgraten der Schnittkante nach dem Sägen.

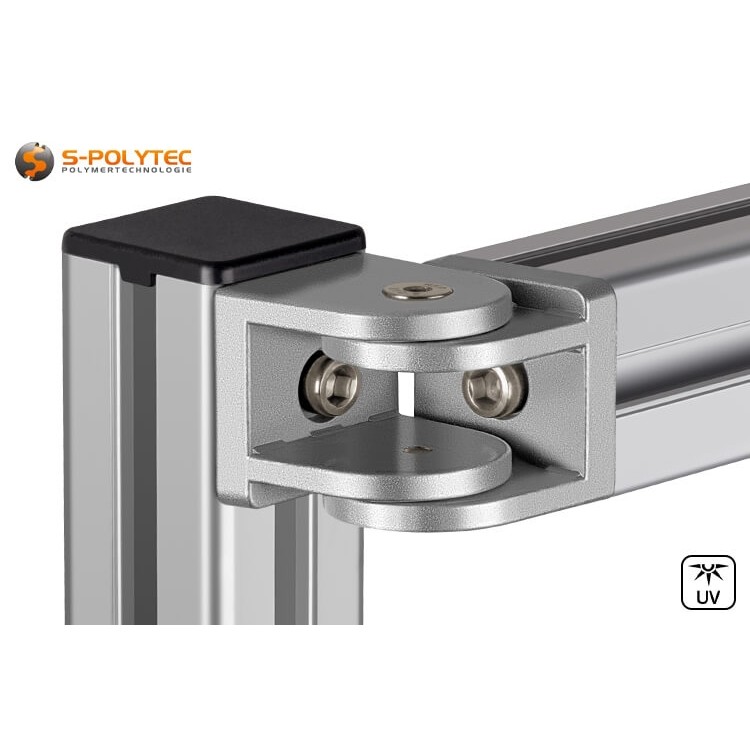

Alternativ ist eine Montage innerhalb der Profilnut möglich. Dies ist jedoch nur quer zum Profil möglich, da zwei Nutenstege auf der Unterseite angebracht sind, welche verhindern, dass sich der Profilverbinder verdrehen kann. In diesem Fall kann die Befestigung mit einem Nutenstein und einer Zylinderschraube, oder mit einer Hammerschraube in Kombination mit einer Flanschmutter erfolgen. Der Vorteil dieser Montagevariante ist, dass sich die im Winkel angebrachten Profile bei Bedarf flexibel entlang der Nut verschieben lassen.

Die variable Winkelverstellung stellt bei der Verbindung von Konstruktionsprofilen ein vollkommen neues Level der Flexibilität dar. So ist es beispielsweise problemlos möglich einen Unterstand für Fahrräder, Mülltonnen oder Gartengeräte mit leichter Dachneigung zu errichten, damit das Regenwasser ablaufen kann. Ähnliches gilt für ein kleines Haustürvordach, um wenigstens im Eingangsbereich der Haustür vor Regen geschützt zu sein. Kleine Gewächshäuser mit Rahmenkonstruktionen aus Konstruktionsprofilen und Verglasungen aus bruchsicherem Polycarbonat sind dank der Winkelverbinder ebenso schnell wie stabil erreichtet, wie eine Unterkonstruktion für ein Balkonkraftwerk, mit perfekten Neigungswinkel zum einfallenden Sonnenlicht, um das Maximum aus der Solaranlage herauszuholen.

Anwendungsbeispiele für flexible Winkelverbinder

• Die Profilverbinder mit einstellbarem Winkel sind ideal für Dachkonstruktionen bei Gewächshäusern
• Durch den variablen Winkel sind die Verbinder perfekt für Unterkonstruktionen von Photovoltaikanlagen
• Der verstellbare Winkel dient bei Unterständen und Überdachungen zum Erreichen der idealen Dachneigung
• Mit Winkelverbindern lässt sich eine Rahmenkonstruktion als Dreieck, Mehreck oder in Trapezform erstellen
• Die Winkelverbinder können in Wandmontage auch für Schwenktüren, Tore oder Klapptische eingesetzt werden

Technische Daten der Profilverbinder mit einstellbarem Winkel

• Werkstoff (Verbinder): Zinkdruckguss
• Werkstoff (Schraube): Kohlenstoffstahl (vernickelt)
• Farbe: Silber

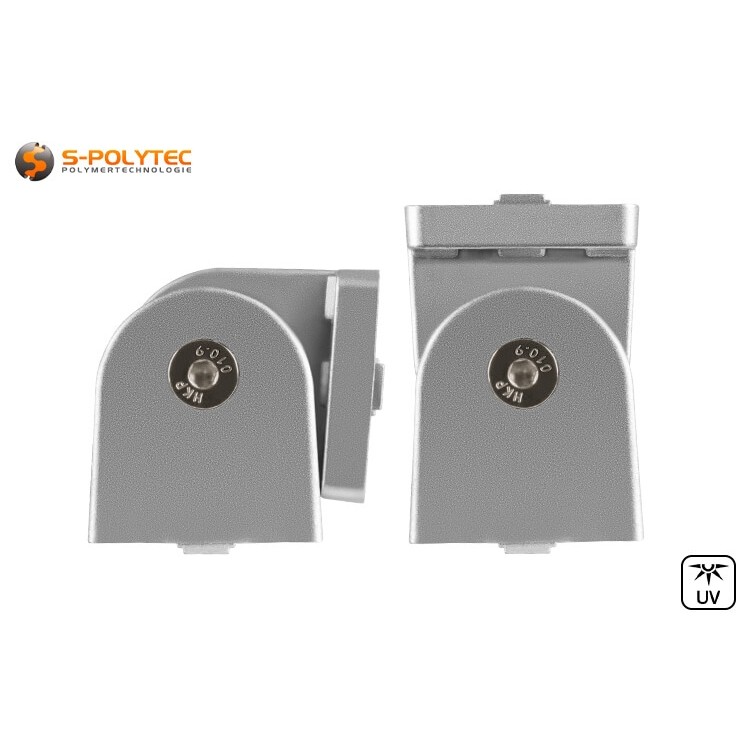

• Winkel: -90° bis +90°
• Höhe bei 0°: 30mm bis 56mm
• Höhe bei 90°: 24mm bis 47mm
• Ø Lochbohrung: 6.25mm bis 8.50mm
• Gewicht: 38g - 253g
• UV-Beständigkeit: Sehr Gut
• Witterungsbeständigkeit: Sehr Gut
• Korrosionsbeständigkeit: Gut
