LED-Power-Controller inkl. Fernbedienung

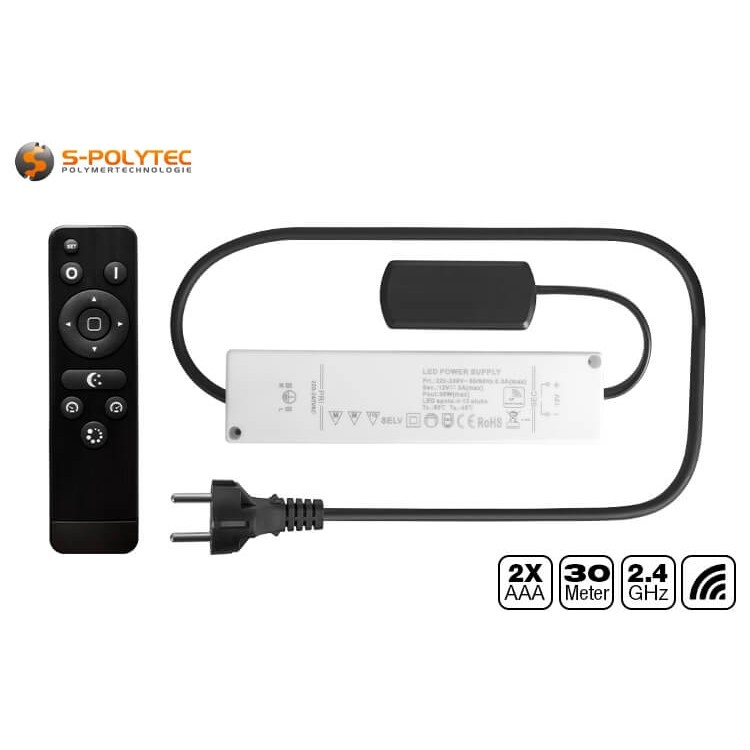

S-Polylight LED-Power-Controller inkl. Funk-Fernbedienung

Bis zu 12 LED-Spots möglich ✓ Smarte Funktionen ✓ Einfaches Koppeln ✓

Unser S-Polylight LED-Power-Controller DR-CON36W mit integriertem 2.4GHz Funk-Empfänger und elektronischem Dimmer ist ideal zur Ergänzung der Beleuchtungs-Sets unserer Outdoor-LED-Einbaustrahler, beispielsweise um die Spots in verschiedenen Gruppen zu steuern oder um Sets individuell zusammenzustellen. Der Controller dient zum Anschluss von 4 bis maximal 12 LED-Spots vom Typ DR-SP3W mit je 3Watt, sodass sich eine Gesamtleistung von 36 Watt bei einer Ausgangsspannung von 12 Volt ergibt. Die Leistungsaufnahme ist elektronisch gesteuert und variiert je nach Anzahl angeschlossener LED-Spots. Angeschlossen wird der Power-Controller einfach über die Steckdose. Die Eingangsspannung ist variabel und kann zwischen 85 Volt und 265 Volt AC betragen. Das Netzkabel, sowie der HUB zum Anschluss der LED-Spots ist fest angeschlossen. Es werden also keine Kenntnisse in der Elektrotechnik benötigt.

Um den vollen Funktionsumfang des LED-Power-Controllers nutzen zu können, ist im Lieferumfang eine Funk-Fernbedienung enthalten. Diese ermöglicht eine komfortable Bedienung der Beleuchtung, sodass diese Ein- und Ausgeschaltet und die Helligkeit der angeschlossenen Einbaustrahler nach Belieben reguliert werden kann. Dank der Funk-Verbindung mit einer zuverlässigen 2.4GHz Frequenz, ist kein direkter Sichtkontakt zum Empfänger erforderlich.

Eigenschaften des LED-Power-Controllers DR-CON36W

Kernstück des LED-Power-Controllers bildet das Netzteil mit einer Ausgangsspannung von 12 Volt. Die Eingangsspannung ist hingegen variabel und kann von 85 Volt bis 265 Volt reichen. Angeschlossen wird das Netzteil über ein Netzkabel mit Eurostecker und ist mit einer Länge von 90cm ausreichend, um den Stecker in eine dafür vorgesehene Steckdose einzustecken. Das Gehäuse aus PVC in geschlossener Bauweise entspricht der Schutzklasse IP44 und ist damit vor dem Eindringen von kleinen Fremdkörpern, sowie vor Spritzwasser geschützt, sodass der elektronische Trafo gut für den geschützten Außenbereich geeignet ist. Mit einer Länge von 165mm, einer Breite von 40mm und einer Bauhöhe von 25mm fällt das Netzteil des Power-Controllers sehr gering aus, vor allem wenn man bedenkt, dass dieser zudem über einen elektronischen Dimmer zur Regulierung der Helligkeit und einen integrierten 2.4GHz Funk-Empfänger verfügt.

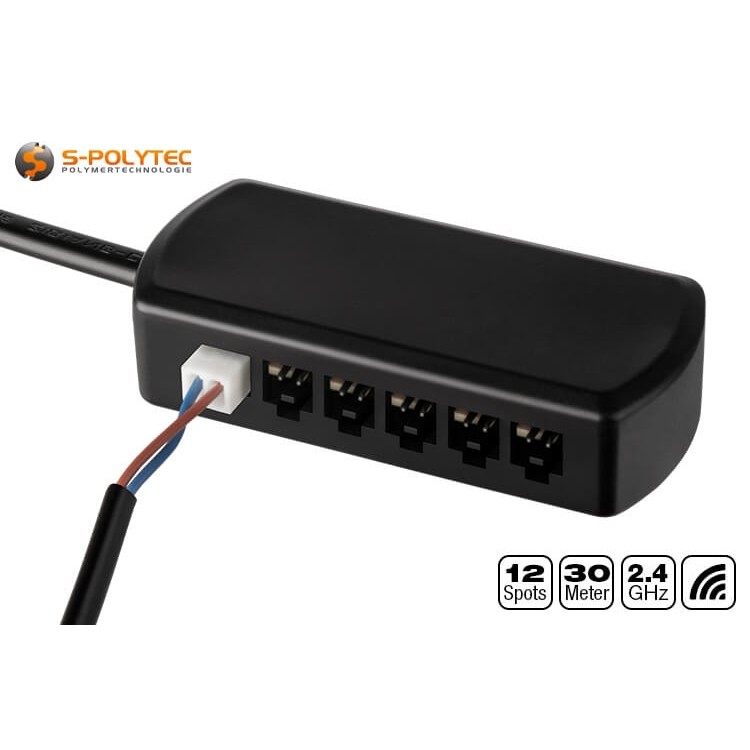

Zum Anschluss der LED-Einbauspots dient ein separater HUB, der ebenfalls über sehr geringer Abmessungen verfügt. Die Breite des schwarzen Gehäuses beträgt 70mm, die Höhe ebenfalls 25mm und die Tiefe ist mit 33mm etwas geringer, sodass die Anschlussleitungen bequem eingesteckt werden können. Zum Anschluss dieser Leitungen stehen 12 Steckplätze zur Verfügung, die jeweils zur Hälfte auf beiden Seiten angeordnet sind, sodass bis zu zwölf einzelne LED-Einbaustrahler mit einer Gesamtleistung von 36 Watt angeschlossen werden können. Wie das Netzkabel, ist auch der HUB bereits vorverkabelt und komplett angeschlossen. Es muss weder gelötet, noch geschraubt werden. Das Kabel, welches den HUB mit dem Ausgangsanschluss des Netzteils verbindet, weist eine Länge von 175mm auf und bietet so etwas mehr Spielraum, wenn der LED-Power-Controller hinter einer Abdeckblende oder im Hohlraum einer Trockenbauwand oder Zwischendecke versteckt werden soll.

Die Funk-Fernbedienung, die sich mit nur einem Tastendruck mit dem Controller koppeln und entkoppeln lässt, hebt den Komfort und den Funktionsumfang einer LED-Beleuchtung auf ein ganz anderes Level. Dank der Funk-Technologie ist kein Sichtkontakt zum Empfänger nötig, wie es bei veralteten Infrarot-Fernbedienungen der Fall ist. Das Steuern der Beleuchtung kann sogar durch Wände hindurch oder aus einer Entfernung von bis zu 30 Metern erfolgen. So lässt sich das Licht aus jeder beliebigen Position einschalten, dimmen oder ausschalten. Das Gehäuse besteht aus einen stoßunempfindlichen ABS-Kunststoff mit einer optisch ansprechenden gebürsteten Struktur auf der Oberseite. Auf der Rückseite der ergonomisch geformten Fernbedienung befindet sich die Abdeckung für das Batteriefach, welches zur Aufnahme der beiden 1.5V AAA-Batterien dient, die für den Betrieb der Fernsteuerung benötigt werden. Diese sind nicht im Lieferumfang enthalten.

ACHTUNG: Der Controller ist ausschließlich für unsere dimmbaren LED-Einbauspots des Typs DR-SP3W in Warmweiß (3000K) mit einer Einzelleistung von 3 Watt geeignet, die wir in den Gehäusefarben Anthrazit (RAL 7016), Silber und Weiß führen.

Vorteile des Power-Controllers DR-CON36W von S-Polylight

• Einfacher Anschluss von 4 - 12 LED-Einbaustrahlern vom Typ DR-SP3W mit je 3Watt
• Die Eingangsspannung ist variabel und kann zwischen 85 Volt und 265 Volt AC liegen
• Der LED-Power-Controller verfügt über eine integrierte elektronische Dimmfunktion
• Die Leistungsaufnahme ist elektronisch gesteuert, je nach Anzahl angeschlossener LED-Spots
• Steuerung aus bis zu 30 Meter Entfernung möglich dank 2.4 GHz Funk-Technologie
• Das Anschließen der Verkabelung erfordert weder Werkzeug noch spezielle Kenntnisse
• Die kompakten Gehäuse von Power-Controller und HUB lassen sich gut verstecken
• Die Steuerung mit der Funk-Fernbedienung erfordert keine Sicht zum Controller

Anschluss und Verwendung der smarten LED-Kontrolleinheit

Der S-Polylight LED-Power-Controller ist vollständig vorverkabelt, sodass für die Installation kein Werkzeug benötigt wird. Das Netzkabel zur Stromversorgung mit einer Länge von 90cm ist fest angeschlossen. Auch der HUB, welcher die Anschlüsse für die zwölf LED-Spots bereithält ist fest mit dem Netzteil verbunden. Die Dafür erforderlichen Anschlussleitungen sind bei jedem Einzelspot im Lieferumfang enthalten, sodass der 2-polige Stecker nach dem Verlegen der jeweiligen Kabel einfach in jeweils einen Port des HUBs eingesteckt werden kann.

Koppeln mit einem Tastendruck
Vor der Inbetriebnahme des LED-Power-Controllers müssen alle Anschlussleitungen verlegt und die entsprechenden LED-Spots angeschlossen und eingebaut sein. Stellen Sie sicher, dass alle Anschlussleitungen, welche mit dem Controller verbunden werden sollen, fest im Port sitzen und halten Sie die Fernbedienung bereit. Falls noch nicht geschehen, statten Sie diese mit den Batterien aus. Für das Verbinden der Funk-Fernbedienung mit dem Controller ist ein kurzer Tastendruck innerhalb von 5 Sekunden nach dem Einstecken des Netzsteckers in die dafür vorgesehene Steckdose erforderlich. Hierfür muss die Modus-Taste in der Mitte des Kreises für die Helligkeits-Steuerung gedrückt werden, der mit einem weißen, abgerundeten Quadrat gekennzeichnet ist.

HINWEIS: Wenn mehr als 12 Einbaustrahler eingesetzt und alle gleichzeitig mit einer Funk-Fernbedienung gesteuert werden soll, ist das möglich in dem man alle gewünschten Controller im gleichen Moment mit Strom versorgt und den Kopplungsvorgang durch den kurzen Druck auf die Modus-Taste abschließt. Es ist jedoch nicht möglich, mit einer Fernbedienung mehrere Controller separat voneinander zu schalten oder zu dimmen.

Einfaches Entkoppeln vom Controller
Wird versehentlich ein zweiter LED-Controller zeitgleich mit der Fernbedienung gekoppelt, weil beide zur gleichen Zeit mit Strom versorgt, und so der Kopplungsmodus aufgerufen wurde, kann man diese auch wieder entkoppeln. Zunächst muss der Netzstecker des betroffenen Controllers für etwa 5 Minuten aus der Steckdose entfernt werden. Nun stellt man die Stromzufuhr wieder her und erreicht somit erneut den Kopplungsmodus des einzelnen Geräts, wobei ein langer, etwas 5 Sekunden andauernder Druck auf die Modus-Taste die Verbindung von der Fernbedienung zum LED-Controller trennt.

Daten zum S-Polylight Power-Controller DR-CON36W

• Produktart: Power-Controller
• Material (Gehäuse): PVC
• Farbe (Gehäuse): Weiß / Schwarz
• Gehäuseabmessungen (Controller): 165mm x 40mm x 25mm
• Gehäuseabmessungen (HUB): 70mm x 30mm x 25mm
• Anschluss Netzstrom: Eurostecker (900mm Länge)
• Anschluss LED-Spot: 2-Poliger Stecker
• Eingangsspannung: 85 Volt - 265 Volt AC
• Ausgangspannung: 12 Volt DC
• Schutzart: IP44 (Festkörper- und spritzgeschützt)
• Anzahl Spots: Variiert (max. 12 Spots)
• Leistung: 12W / 18W / 24W / 30W / 36W
• Frequenzbereich: 2.4GHz (Fernbedienung enthalten)
