VDE-Abisolierzange 1000V

VDE-Abisolierzange nach DIN EN IEC 60900

VDE geprüft bis 1000V AC ✓ Mit Rändelschraube ✓ V-förmige Schneide ✓

Unsere Högert VDE-Abisolierzange aus hochwertigem Chrom-Vanadium-Stahl ist ein unverzichtbares Werkzeug für jeden Elektroinstallateur, KFZ-Mechatroniker oder Anlagenbauer und vereinfacht das Absetzen von starren und flexiblen Leitern und vermeidet dabei, dass der Draht durch Einkerbungen beschädigt oder durchtrennt wird. Die V-förmig angeordneten Schneiden sind im Induktionsverfahren gehärtet, um die ohnehin sehr hohe Lebensdauer noch weiter zu verbessern. Diese eignen sich für Leiterquerschnitte bis 10mm² bzw. einem Außendurchmesser von 5mm. Der massive Kopf ist mit einer Rändelschraube nebst Kontermutter zur präzisen Einstellung der Einschnitttiefe ausgestattet. Eine Öffnungsfeder erhöht den Komfort und erleichtert die Handhabung beim Absetzen von Litzen und Aderummantelungen. Diese Eigenschaften vereint, sowie die Herstellung aus legiertem Chrom-Vanadium-Stahl, welcher besonders stabil und hart ist, spiegelt die sehr hochwertige Qualität unserer Zange wieder, die bedenkenlos den starken Erwartungen professioneller Anwender aus Industrie und Handwerk gerecht wird.

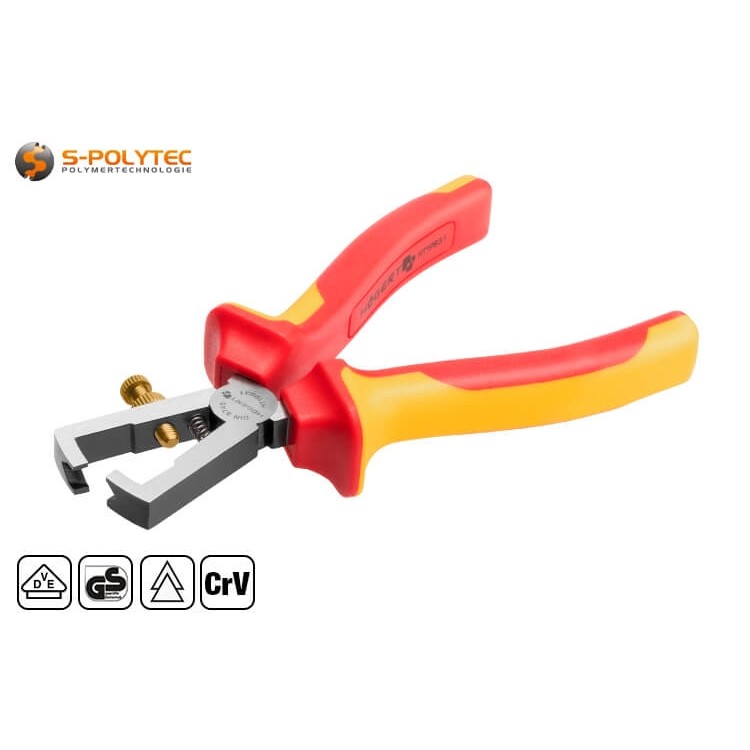

Die Schutzisolation der VDE-geprüften Abisolierzange gewährleistet zuverlässigen Schutz bei Arbeiten unter Spannungen bis 1000 Volt Wechselspannung sowie 1500 Volt Gleichspannung. Die Griffstücke der Zange bestehen dabei aus einem speziellen Mehrkomponenten-PVC im für VDE-Zangen typischen rot-gelb. Die gelbe weiche Komponente sorgt für eine angenehme Griffigkeit und Haptik und ermöglicht eine ergonomische, ermüdungsfreie Arbeit. Ausladende Kragen am vorderen Bereich der Griffe verhindern ein Abrutschen, so dass bei bestimmungsgemäßer Anwendung zu keiner Zeit die Gefahr besteht, mit dem leitfähigen Metall des Zangenkopfs in Berührung zu kommen.

Eigenschaften der isolierten VDE-Abisolierzange

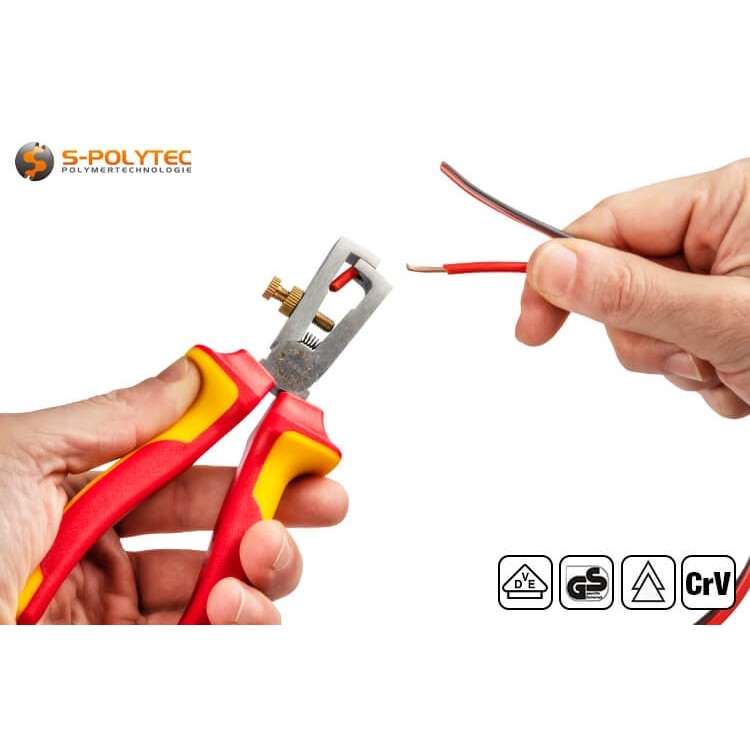

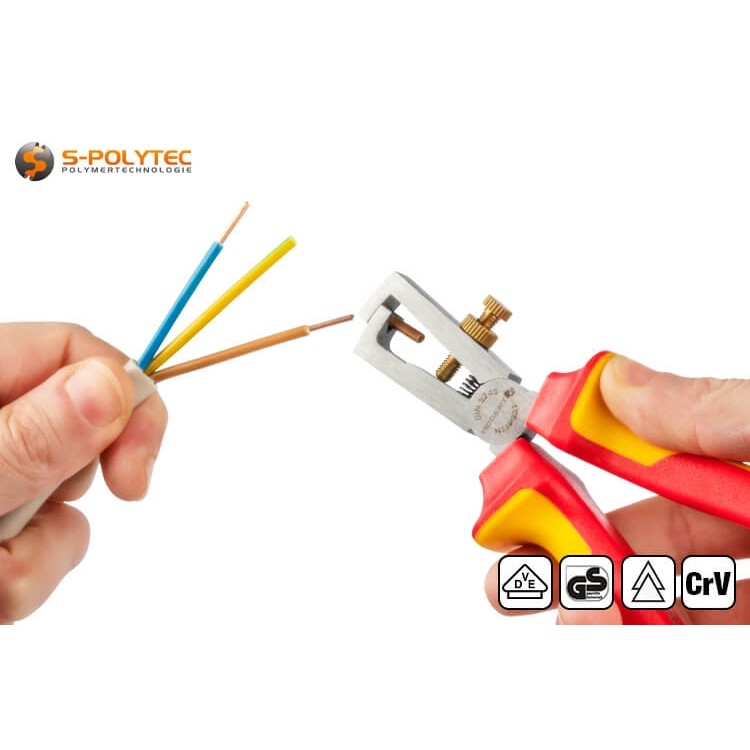

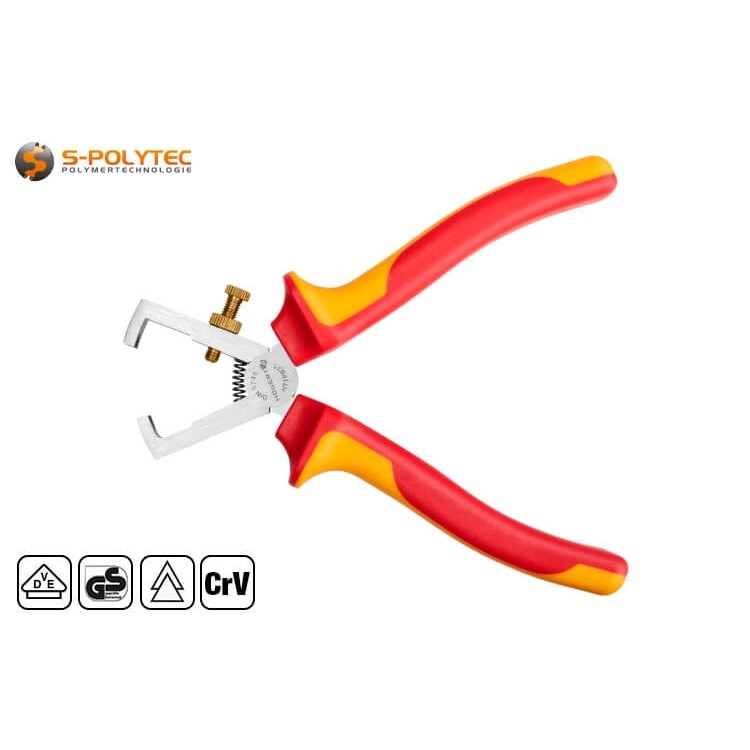

Die VDE-Abisolierzange von Högert eignet sich zum Entfernen von Litzen und Isolierung von Drähten und Einzeladern. Dabei spielt es keine Rolle, ob es sich bei dem Leiter um einen starren Draht aus Kupfer, Aluminium oder einem anderen leitfähigen Material, oder um flexible, feindrahtige Leitungen handelt. Die V-förmige Schneide auf der Vorderseite der Zange fasst Einzel-Leitungen mit Außendurchmesser von bis zu 5mm inklusive der ummantelnden Isolierung. Umgerechnet entspricht das einem Leiter-Nennquerschnitt von 10mm², welcher in den meisten Anwendungsgebieten kaum erreicht wird, sofern es sich nicht gerade um eine Hauptzuleitung oder eine Starkstromleitung für Industrie-Maschinen handelt. Mit einer kleinen Rändelschraube, kann die Zange auf die gewünschte Einschnitttiefe begrenzt und mit einer Kontermutter gesichert werden. So bleibt sichergestellt, dass die Isolierung zwar durchtrennt, der Leiter hingegen unbeschädigt bleibt. Eine stabile Stahlfeder zwischen den beiden Backen, öffnet die Zange, so dass das Arbeiten deutlich einfacher fällt. Die Schutzisolierung der Griffe entspricht der DIN EN IEC 60900 für Isolierte Handwerkzeuge zum Gebrauch bei Arbeiten unter Spannung bis AC 1000V und DC 1500V. Die Einhaltung dieser DIN, ebenso wie das Prüfsiegel der VDE zur geprüften Sicherheit, sind auf der Innenseite der Grifffläche aufgedruckt.

Die Zange wird aus einem legierten Chrom-Vanadium-Stahl gefertigt. Dabei handelt es sich um eine ausgesprochen stabile und harte Legierung mit einer sehr hohen Bruchfestigkeit, so dass Chrom-Vanadium die erste Wahl für Werkzeuge für den professionellen Bedarf ist. Andere Stahl-Legierungen haben bezogen auf die Zähigkeit und Langlebigkeit das Nachsehen, sind allerdings in der Regel auch preiswerter, als eine Profi-Zange aus Chrom-Vanadium. Die V-förmigen Schneiden unserer Abisolierzange sind zudem induktiv gehärtet, was sich abermals positiv auf die Lebensdauer der Zange auswirkt und als weiterer Aspekt auf die sehr hochwertige Qualität des Absetzwerkzeugs widerspiegelt.

Der Mehrkomponenten-Griff unserer VDE-Zangen dient in erster Linie der zuverlässigen Isolation, trägt aufgrund der ergonomischen Form, ebenso wie der durchdachten Kombination einer härteren Kunststoffkomponente in Rot, so wie einer weicheren in Gelb zu einer optimalen Kraftverteilung und Handhaltung bei. Die Weiche Komponenten sorgt für eine perfekte Griffigkeit, so dass ein Abrutschen nahezu ausgeschlossen ist, wenn die durchtrennte Litze vom Leiter abgezogen wird. Die breiten ausladenden Kragen dienen dabei als weiterer Schutz vor Abrutschen zum Zangenkopf, so dass die Gefahr mit den Zangenbacken in Berührung zu kommen, bei sachgemäßer Benutzung ausgeschlossen werden kann.

Anwendung und Handhabung einer VDE-Abisolierzange

Eine VDE-Abisolierzange wird in den unterschiedlichsten Handwerksbereichen zum Abisolieren von Leitern eingesetzt. Typische Beispiele sind Anschlussleitungen von Lampen, Schaltern und Steckdosen in der Hauselektrik oder die Verdrahtung von Sicherungen und Leitungsschutzschaltern von Sicherungskästen, ebenso wie im Schaltschrankbau für große Industrie-Maschinen. Leitungen werden aber auch in der KFZ-Mechatronik, in der Radio und Fernsehtechnik, ebenso wie im Modellbau verwendet und auch hier muss vor dem Anschluss, Crimpen oder Verlöten die Isolation vom Leiter abgesetzt werden. Selbst für sehr feine Leiter, beispielsweise Telefonleitungen oder Verbindungskabel für LED-Lichtbänder, lassen sich mit der Abisolierzange problemlos abisolieren. Durch die stufenlose Rändelschraube mit Kontermutter, kann die Zange so präzise eingestellt werden, dass auch sehr dünne Leiterquerschnitte abisoliert werden können, ohne das der Leiter beschädigt wird.

Die Zange, welche sich für Leiterdurchmesser bis 5mm eignet, was einem Aderquerschnitt von 10mm² entspricht, kann bei allen starren und flexiblen Leitungen zum Abisolieren verwendet werden. Um den Leiter nicht zu beschädigen, kann die Tiefe der V-Förmigen Schneiden mit der Rändelschraube begrenzt werden. Die Kontermutter gewährleistet, dass sich die Schraube nicht löst oder versehentlich verdreht wird. Die massiven, induktiv gehärteten Klingen sind zwar nicht für das Schneiden von Kupfer, oder Aluminiumleitern gedacht, aber nehmen auch keinen Schaden, wenn eine Einzelader mal auf die Schnelle eingekürzt werden muss. Bei Nennquerschnitten von 2,5mm² und höher, sollte für das Kürzen aber auf einen Seitenschneider oder eine Kombinationszange zurückgegriffen werden, um die Lebensdauer und Präzision der scharfen Schneiden nicht zu beeinträchtigen.

HINWEIS: Das Abisolieren von Leitern sollte grundsätzlich spannungsfrei erfolgen. Die Griffe weisen zwar eine ausreichende Isolation zum Schutz vor Spannung auf, so dass eine Gefährdung der Person durch einen elektrischen Schlag nicht zu befürchten ist. Vor Kurzschlüssen, beispielsweise durch den Kontakt des Zangenkopfs mit leitfähigen Gehäusebauteilen, schützt der Griff hingegen nicht. Durch den hohen Kurzschlussstrom kann zum Einen die Zange, aber auch Elektro- und Elektronikbauteile beschädigt werden.

Anwendungsbeispiele für die isolierten VDE-Abisolierzange

• Die Zange wird von Elektroinstallateuren beim Anschluss von Lampen, Schaltern und Steckdosen verwendet
• Bei der Verdrahtung von Sicherungskästen und Schaltschränken ist eine Abisolierzange ein effizientes Werkzeug
• Die Abisolierzange findet durch wachsende Anzahl an E-Bikes und Pedelecs auch in Fahrradwerkstätten Verwendung
• In der KFZ-Mechatronik mit stetig zunehmender Technik, darf eine isolierte VDE-Abisolierzange nicht mehr fehlen
• In der Elektro- und Elektronik-Branche dient die Zange zum Abisolieren selbst feiner Leiter vor dem Verlöten
• Im RC-Modellbau, sowie der LED-Technik mit den beliebten RGB-Stripes ist die Absetzzange ideal zum abisolieren

ACHTUNG: Bevor die Abisolierzange bei elektrischen Leitungen verwendet wird, sollten die Griffe auf Beschädigungen überprüft werden, denn nur so kann ein ausreichender Schutz vor einem elektrischen Schlag bei Arbeiten an elektrischen Anlagen sichergestellt werden. Es besteht Lebensgefahr.

Daten zur isolierten Abisolierzange nach IEC 60900

• Produktart: Zange
• Material (Griff): 2-Komponenten PVC
• Material (Backen): legierter Chrom-Vanadium-Stahl
• Farbe: Rot-Gelb
• Schutzisolation (AC): Bis 1000 Volt gemäß IEC 60900
• Schutzisolation (DC): Bis 1500 Volt gemäß IEC 60900
• VDE-Geprüft: Ja, VDE-Prüfsiegel aufgedruckt
• Gesamtlänge: 160mm
• Gewicht: 212g
• Ergonomisch geformt: Ja
• Einhandbedienung: Ja (beidseitig)
