90° Winkel halbrund für Konstruktionsprofile

90° Winkel halbrund - Nicht nur für Konstruktionsprofile

Rostfreier Alu-Druckguss ✓ Auch zur Wandmontage ✓ Für Senkkopfschrauben ✓

Unsere Befestigungswinkel aus Aluminium-Druckguss dienen zur flexiblen Montage, Erweiterung oder Verstärkung von Konstruktionsprofilen im rechten Winkel, sowie zur Befestigung der Profile an Wand, decke und Boden. Darüber hinaus sind die robusten und kompakten Winkelverbinder auch sehr gut zur Plattenmontage für Verkleidungen von Profilkonstruktionen. Das verwendete Material vereint trotz der massiven Bauweise ein geringes Gewicht mit einer hervorragenden Stabilität und Belastbarkeit. Dabei handelt es sich beim Alu-Druckguss um einen wetterfesten Werkstoff, der selbst bei widrigen Witterungseinflüssen oder dauerhafter Feuchtigkeit keine Korrosion bildet. Perfekte Voraussetzungen für eine Vielzahl von Anwendungsmöglichkeiten, in Innenausbau, als auch im Außeneinsatz

Im Gegensatz zu den eckigen Winkelverbindern mit festen Nutenstegen, welche als Verdrehsicherung dienen, eignen sich die einseitig abgerundeten Montagewinkel nicht nur für Konstruktionsprofile, sondern können auch sehr gut für die Verbindung und Verstärkungen von Regalen und Schrankkorpussen eingesetzt werden. Darüber hinaus ist auch eine Wandmontage aufgrund der flachen Montagefläche möglich.

HINWEIS: Für die abgerundeten Winkelverbinder raten wir zur Montage mit Senkkopfschrauben, da diese im Gegensatz zu Schrauben mit abgeflachtem Kopf, bündig mit der Oberfläche des Winkels abschließen und durch die vollflächige Auflage in der Kegelsenkung zudem eine optimale Lastverteilung zur Folge haben. Gewindeschrauben mit Senkkopf, sowie passende Nutensteine zur Montage der Winkel an Konstruktionsprofilen, sind bei uns bereits ab einer Schraube zu günstigen Preisen verfügbar.

Eigenschaften unserer Montagewinkel aus Alu-Druckguss

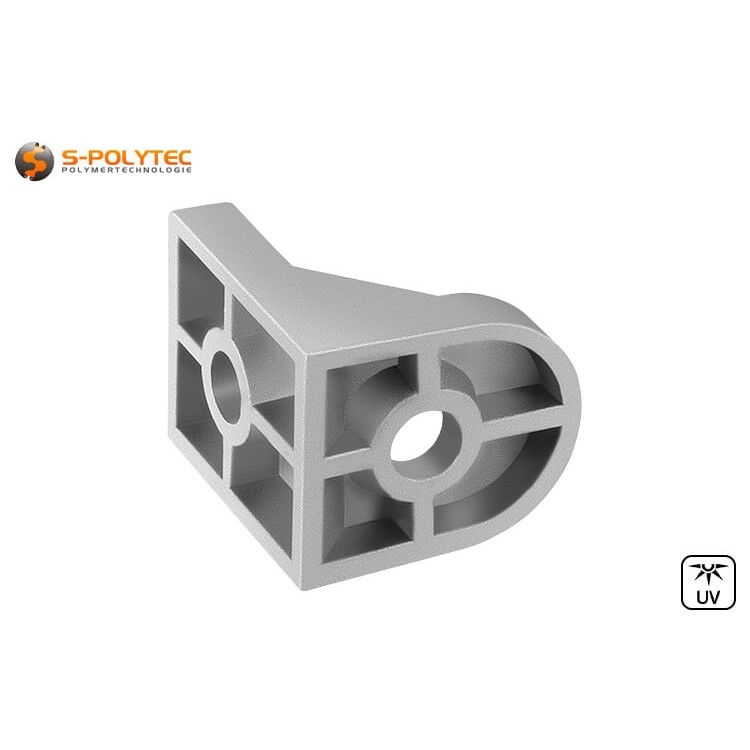

Unsere Befestigungswinkel aus Aluminium werden im Druckgussverfahren hergestellt. Ein Fertigungsprozess, der nicht nur kosteneffizient ist, sondern auch eine präzise Serienfertigung der 90° Winkel erlaubt. Alu-Druckguss ist ein hervorragender Werkstoff, denn dieser vereint trotz der kräftigen Stärke unserer Montagewinkel ein geringes Gewicht mit einer ansprechenden Optik und einer sehr hohen Stabilität. Gerade Letzteres ist bei Winkelverbindungen von hoher Bedeutung, damit die Konstruktionsprofile, Bretter oder Holzbalken sicher und dauerhaft miteinander verbunden sind ohne dass der Winkel unter der Last nachgibt. Alu-Druckguss hat überdies den Vorteil, dass es korrosionsbeständig ist und somit bedenkenlos im Außenbereich verwendet werden kann, ohne dass Witterungseinflüsse sich auf die Langlebigkeit oder das Aussehen auswirken.

Der seidenmatte Glanz der leicht rauen Oberfläche bewirkt eine Art Metallic-Look und ist dem Fertigungsverfahren geschuldet. Das sieht ansprechend aus, selbst wenn die Winkel sichtbar eingesetzt werden, beispielsweise bei Wohnzimmer- oder Bücherregalen im Industrial-Look. Aufgrund der geringen Abmessungen fallen die Montagewinkel jedoch kaum auf. Weder bei Profilkonstruktionen, noch als Winkelverbinder für MDF-Platten oder Massivholzplatten im Möbelbau.

HINWEIS: Die Montagewinkel sind mit Senkungen versehen und zur Montage mit Senkkopfschrauben bis zu einem Gewindedurchmesser in der Größe M8 und einem äußeren Kopfdurchmesser von 14mm geeignet. Eine Montage mit Zylinderkopfschrauben oder anderen Schrauben mit flacher Unterseite ist nicht zu empfehlen, da die Lastverteilung in diesem Fall unzulänglich ist und sich nur auf einen geringen Teil des Schraubenkopfs verteilt.

Spezifische Daten der abgerundeten Montagewinkel

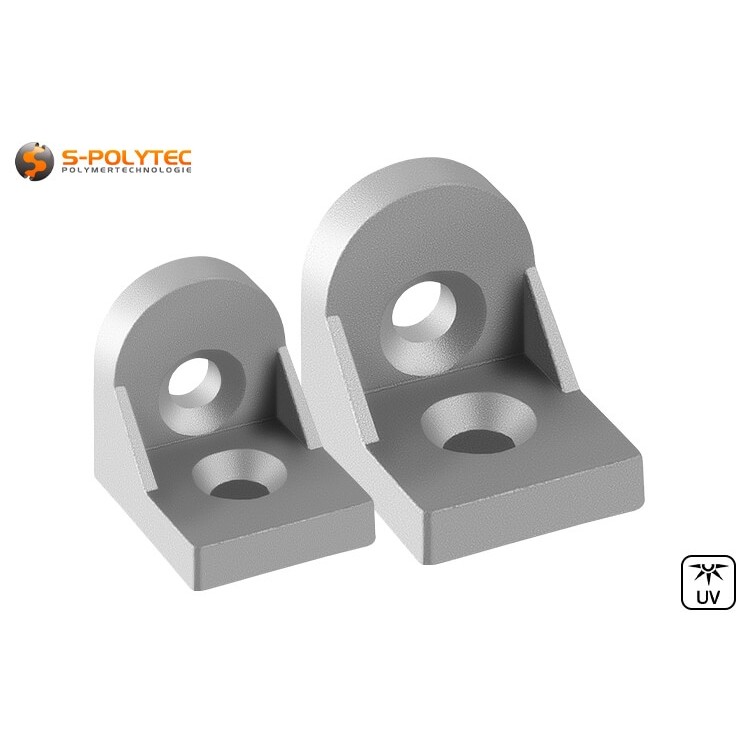

• 90° Montagewinkel 30x35mm: Abmessungen (BxLxH): ca. 30mm x 35mm x 35mm, Ø Loch: 8,25, Ø Senkung: 14mm, Gewicht: 20g

Montage und Anwendung von Winkelverbindern

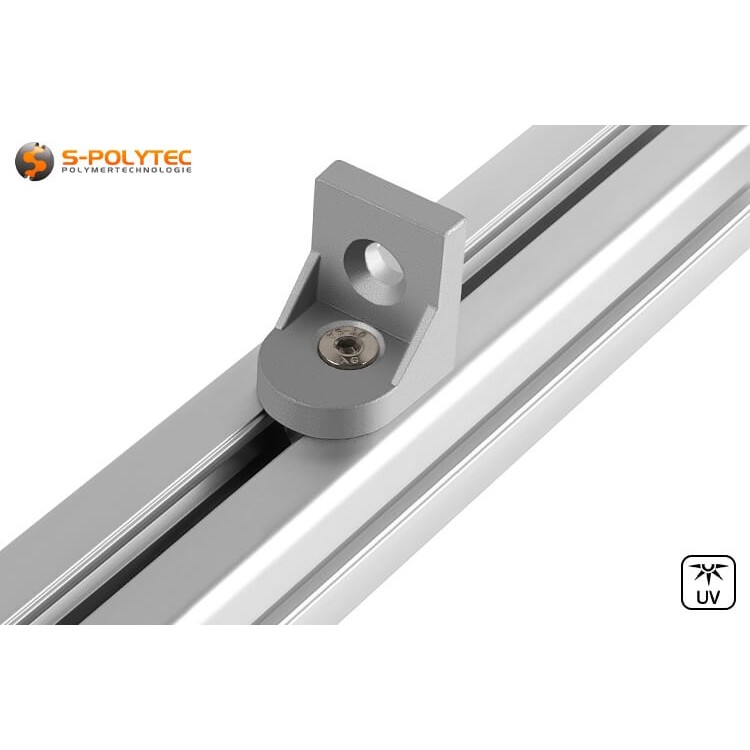

Vereinfacht gesagt, wird die Schraube durch das Montageloch geführt und in den Untergrund geschraubt. Bei Wänden aus Beton oder Kalksandstein, muss eine Dübelschraube in einen passenden Dübel in der Vorsteckmontage verwendet werden. Bei der Verschraubung auf Holz, kann die Schraube direkt in das Holz eingedreht werden. Einzige Voraussetzung ist, dass die Schrauben einen Senkkopf hat. Soll der Winkel hingegen bei Konstruktionsprofilen zur Verbindung von zwei Profilen verwendet werden, muss eine M8 Gewindeschraube mit Senkkopf und passendem Nutenstein verwendet werden. Am ehesten gelingt dies, wenn die Nutensteine schon ein wenig auf das Gewinde der Schrauben aufgedreht und dann in die Nut eingesetzt werden. Zudem ist es ratsam, die Schrauben noch nicht komplett festzudrehen, bis das Profil exakt an der gewünschten Position im gewünschten Drehwinkel ausgerichtet ist.

Die abgerundeten Montagewinkel haben keine Nutenstege auf der Montagefläche. Das bedeutet, dass diese nicht verdrehsicher sind. Das ist aber kein Nachteil, denn auf diese Weise können Profile sowohl längstseitig, als auch im Querschnitt zueinander verdreht montiert werden, was die Möglichkeiten bei der Planung und Ausführung von Konstruktionen erhöht. Durch die Senkungen wird mit dem passenden Montagematerial dennoch eine sehr gute Festigkeit der Schraubverbindung an Konstruktionsprofilen erreicht.

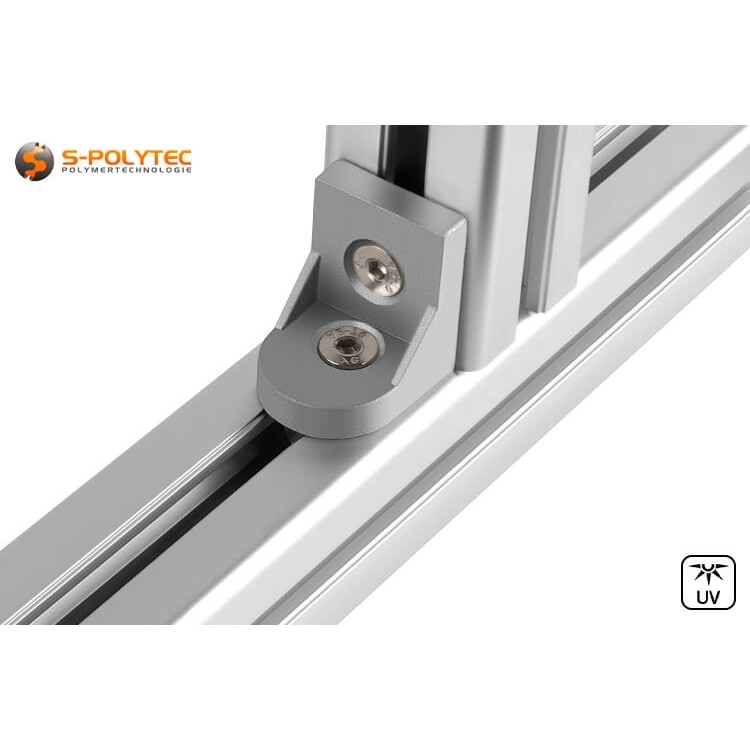

TIPP: Die Montagewinkel sind perfekt geeignet, um Maschinengestelle, Regale oder sonstige Konstruktionen an der Wand zu montieren oder diese gegen Umstürzen zu sichern. Dazu werden diese einseitig mit Nutensteinen und dazu passenden Senkkopfschrauben am Konstruktionsprofil befestigt um mit geeigneten Schrauben, und sofern erforderlich Dübeln, an der Wand oder im Boden verschraubt.

Die kompakten Winkel weisen vergleichsweise geringe Abmessungen auf und eignen sich daher sehr gut zur Befestigung und Reparatur von Möbelwänden, aber auch als Montagewinkel um Schränke oder Regale mit der Wand zu verschrauben, um diese gegen Umstürzen zu sichern, ohne dass diese optisch zu sehr ins Gewicht fallen. Das geringe Gewicht spielt im Möbelbau eher eine untergeordnete Rolle, kann jedoch im Innenausbau von Wohnwagen, Campern oder Servicefahrzeugen von Pannendienst oder Handwerkern durchaus von Bedeutung sein. Dabei eignen sich die Befestigungswinkel gleichermaßen zur rechtwinkligen Verbindung von Konstruktionsprofilen für die Regal- und Möbelkonstruktion, aber auch zur Befestigung dessen am Fahrzeugboden bzw. der Wand. Im Außenbereich sind die Winkel eine sehr gute Dauerlösung für die Montage von Zaunelementen, zur Befestigung von Sichtschutzwänden an der Hauswand, oder um aus Konstruktionsprofilen Terrassenmöbel, Hochbeete oder Untergestelle für Balkonkraftanalgen zu fertigen.

Anwendungsbeispiele für abgerundeten Befestigungswinkel

• Die Montagewinkel eignen sich zur Wandmontage von Konstruktionen aus Aluminium-Konstruktionsprofilen
• Die 90° Winkel können zur Verschraubung von Möbelplatten zur Herstellung von Schränken verwendet werden
• Die Winkelverbinder sind ideal für Konstruktionsprofile zur Erweiterung von bestehenden Konstruktionen
• Die massiven Winkel eignen sich im Zaunbau zur Montage von Pfosten und Elementen aus Holz oder Metall
• Die leichten Verbinder sind ideal für den Innenausbau von Wohnwagen oder Servicefahrzeugen im Handwerk

Technische Daten der Befestigungswinkel 90°

• Werkstoff: Aluminiumdruckguss
• Farbe: Silber
• Winkel: 90°
• Höhe: 35mm
• Breite: 30mm
• Montagelöcher: Senkloch
• Ø Lochbohrung: 8.25mm
• Gewicht: 25g
• UV-Beständigkeit: Sehr Gut
• Witterungsbeständigkeit: Sehr Gut
• Korrosionsbeständigkeit: Sehr Gut
