Metall-Scharniere für Konstruktionsprofile

Hochwertige Scharniere aus Metall für Konstruktionsprofile

Verschiedene Größen ✓ Rostfreier Zinkdruckguss ✓ Auch für Außenbereiche ✓

Unsere robusten Scharniere aus hochwertigem Zinkdruckguss sind in drei verschiedenen Größen erhältlich, dessen Abmessungen perfekt auf Konstruktionsprofile in 20mm, 30mm oder 40mm Profilbreite mit mittig angeordneter Nut abgestimmt sind. Im Gegensatz zu Kunststoff-Scharnieren aus Polyamid, sind die Metallscharniere aus rostfreiem Zinkdruckguss auch für den dauerhaften Einsatz im Außenbereich geeignet. Die Montage an Konstruktionsprofilen erfolgt mit einfachen Nutensteinen oder Nutensteinen mit Federkugel und Gewindeschrauben mit Senkkopf, die ebenfalls zu unserem Standard-Lieferumfang zählen und bei Bedarf gleich mitbestellt werden können. Die Scharniere können darüber hinaus auch als Tür-, Fenster- und Torscharnier verwendet und mit geeigneten Befestigungsmitteln auch direkt am Balken und Pfosten aus Holz oder Metall geschraubt werden.

Die Metallscharniere weisen eine sehr hohe Festigkeit auf, was sich insbesondere auf die Tragfähigkeit auswirkt, so dass auch größere Türen und Klappen damit realisiert werden können. Die rostfreien Scharniere eignen sich ebenfalls sehr gut für faltbare Sichtschutztrennwände auf Terrasse und Balkon oder für Paravents im Innenbereich. Da ansprechende silberne Farbe mit dezentem Metallic-Effekt passt nicht nur perfekt zu unseren Silber eloxierten Konstruktionsprofilen, sondern bewirkt auch als Möbelscharnier ausgesprochen hochwertig und edel, ganz gleich, ob es sich dabei um einfarbige weiße Platten, farbige Platten oder Verkleidungen im Holzdekor oder angesagter Betonoptik handelt.

HINWEIS: Um die Scharniere am Konstruktionsprofil zu befestigen sind Nutensteine und Senkkopfschrauben erforderlich die mit einem Inbus®-Schlüssel befestigt werden. Die Größe der Nutensteine variiert ebenso wie die Gewindelänge der Schrauben in Abhängigkeit von der gewählten Profilausführung.

Eigenschaften unserer Scharniere aus Zinkdruckguss

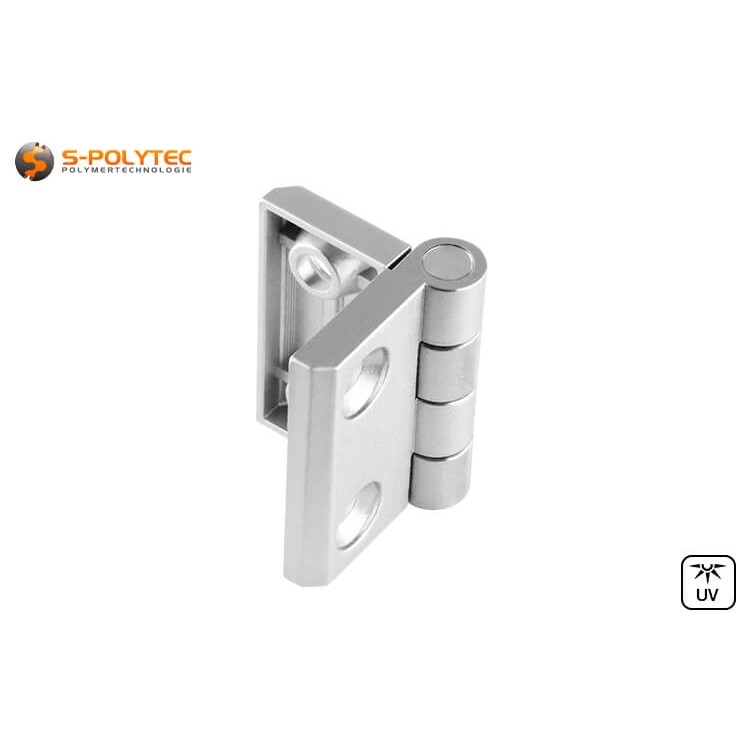

Unsere Metallscharniere sind in drei verschiedenen Größen passend zu unseren Konstruktionsprofilen in 20mm, 30mm oder 40mm Kantenbreite erhältlich und können mit unserem optional erhältlichen Montagematerial schnell und einfach mit einem handelsüblichen Inbusschlüssel am Nutenprofil befestigt werden. Die silbernen Scharniere verdanken Ihre ansprechende Farbe, die sich optisch perfekt an die aluminiumsilbernen Oberflächen von Konstruktionsprofilen einfügt, der Fertigung aus hochwertigem Zinkdruckguss. Dabei handelt es sich um eine ausgesprochen korrosionsbeständige Metalllegierung, die im Gegensatz zu den einfacheren Scharnieren aus schwarzem Polyamid auch einen Einsatz in Außenbereichen erlaubt. Darüber hinaus weist das Metall-Scharnier deutlich bessere Festigkeiten bei höheren Gewichtsbelastungen auf. Vor allem zur Befestigung von Türen an Überdachungen, verkleideten Unterstellplätzen oder kleinen Gewächshäusern sind die wetterfesten Scharniere daher sehr gut geeignet.

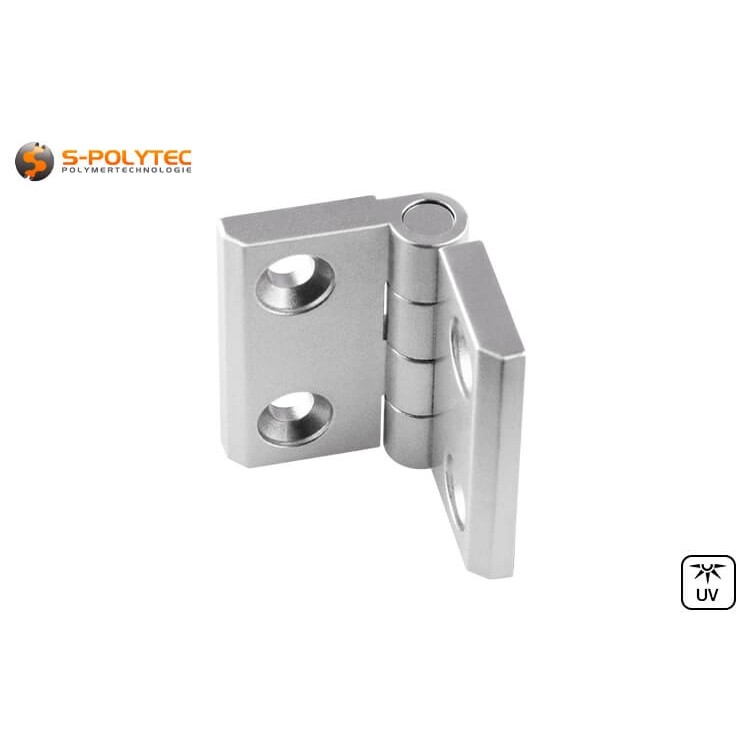

Wir bieten die massiven Metall-Scharniere in drei unterschiedlichen Ausführungen dessen Abmessungen in Breite Bezug und Höhe so konstruiert, dass diese perfekt mit der Profiloberfläche unserer Konstruktionsprofile in entsprechender Größe abschließt und ein weites Öffnen mit einem Öffnungswinkel von ca. 270° erlaubt. Beide Scharnierflügel sind mit zwei Montagelöchern versehen, die über eine Kegelsenkung von 45° verfügen, damit eine flächenbündige Montage mit Senkkkopfschrauben ein vollständiges Schließen des Scharniers sicherstellt. Der Abstand der beiden Montagelöcher ist so gewählt, dass die Traglast optimal verteilt wird und auch Ausbrüche bei einer Verschraubung von Kunststoffplatten oder Holzwerkstoffen bei direkter Montage auf ein möglichst geringes Risiko reduziert werden. Auch der Durchmesser der Löcher ist so gewählt, dass die Stärke der Schrauben der möglichen Belastung entspricht. Dieser liegt beim kleinen Scharnier bei ca. 5mm und bei den beiden größeren bei etwa 6mm, so dass wir eine Gewindeschraube der Größe M5 bzw. M6, oder Holzschrauben mit 4,5 bzw. 5,5mm Gewindedurchmesser empfehlen. Bei einer Montage an Konstruktionsprofilen, ergibt sich die maximale Gewindelänge aus der Nuttiefe des jeweiligen Profils. Für das kleine Scharnier empfehlen wir eine Gewindelänge von 10mm. Für das Scharnier in 30mm und das mit 40mm Flügelbreite sollte die Länge der Gewindeschraube idealerweise 16mm betragen. Die Nutensteine sollten entsprechend der Nutenbreite gewählt werden. Das Innengewinde des Nutensteins sollte dabei passend zum dem Gewinde der Schraube gewählt werden.

HINWEIS: Die Scharniere müssen nicht zwangsläufig mit unseren Konstruktionsprofilen verwendet werden, sondern sind auch mit nahezu allen Systemprofilen unabhängig des Typs kombinierbar. In Einzelfällen muss jedoch das empfohlene Montagematerial an die Nutbreite und Nuttiefe des Profils angepasst werden. Darüber hinaus können die Scharniere auch im Möbelbau, oder in der Wandmontage eingesetzt werden. Auch hier müssen die Befestigungsmittel an den Verwendungszweck angepasst werden. Zu beachten sind hierbei vor allem bei der Wahl der Senkkopfschrauben, dass der Gewindedurchmesser und der äußere Kopfdurchmesser weder zu klein, noch zu groß ausfallen.

Empfehlungen zur Montage an Konstruktionsprofilen

• Scharnier für 20x20mm Nut6 Abmessungen (BxHxT): ca. 23/38mm x 30mm x 9mm (geschlossen/offen), Nutenstein: Nut6 M5, Schraube: M5x10mm, Gewicht: 26g
• Scharnier für 30x30mm Nut8 Abmessungen (BxHxT): ca. 31/50mm x 50mm x 14mm (geschlossen/offen), Nutenstein: Nut8 M6, Schraube: M6x16mm, Gewicht: 76g
• Scharnier für 40x40mm Nut8 Abmessungen (BxHxT): ca. 38/63mm x 50mm x 14mm (geschlossen/offen), Nutenstein: Nut8 M6, Schraube: M6x16mm, Gewicht: 82g

Montage von Anwendung der Scharniere aus Zinkdruckguss an Konstruktionsprofilen

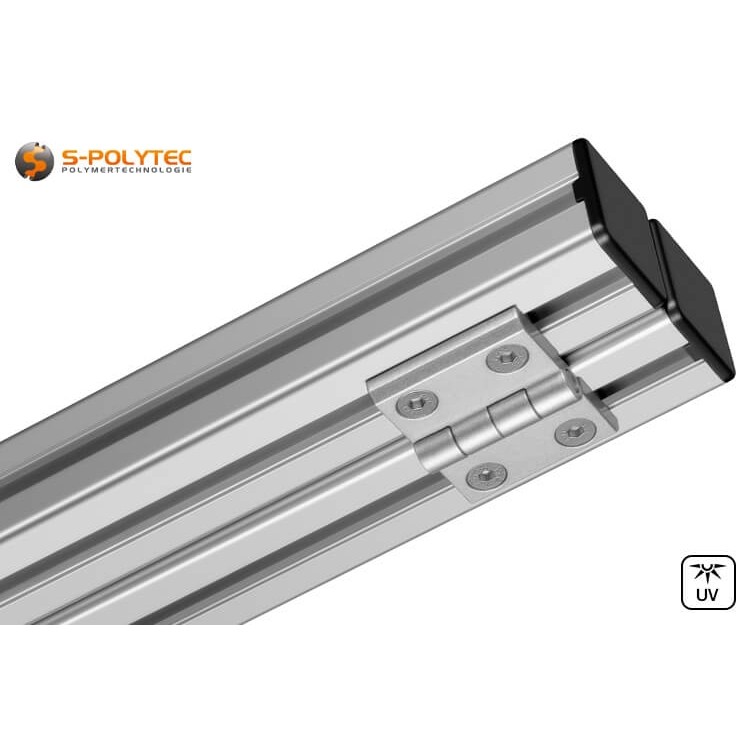

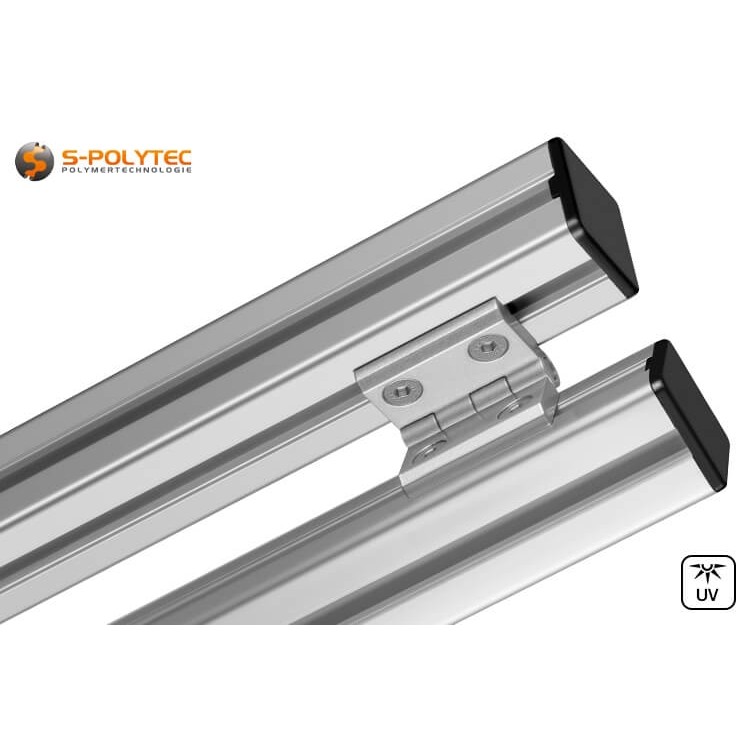

Unsere Scharniere aus Zinkdruckguss sind in Größe und Ausführung perfekt auf unsere Konstruktionsprofile abgestimmt. Mit Nutensteinen und Senkkopfschrauben lassen sich auf diese Weise zu jeder Zeit bewegliche Konstruktionen errichten und Türen, Abdeckungen und Klappen nachrüsten. Die Nutensteine, dessen Größe auf die Nutbreite des Systemprofils abgestimmt sein sollte, sollten beim kleinen Scharnier über ein Innengewinde der Größe M4 oder M5 für die beiden größeren verfügen. Die Schraubenlänge sollte ebenfalls dieser Gewindegröße entsprechen und in der Länge 10mm oder 16mm betragen. Das Scharnier verfügt über je zwei Montagelöcher je Seite, so dass je nach Montageausführung je zwei oder vier Schrauben und Nutensteine benötigt werden, um eine belastbare und verdreh sichere Montage am Konstruktionsprofil sicherzustellen. Der einfachste Weg ist, wenn Nutenstein und Schraube schon vormontiert werden und gemeinsam mit dem Scharnier in die Nut eingesetzt und mit einem passenden Inbus®-Schlüssel fest verschraubt werden. Dazu führt man die Schrauben durch die innere Seite des Scharniers, welche über zwei ausgeprägte Kegelsenkungen verfügt und schraubt den Nutenstein ein wenig auf das Gewinde der Schraube. Anschließend dreht man beide Nutensteine so, dass diese senkrecht zum Scharnier verlaufen, um das Einsetzen in die offene Nut des Profils zu gewährleisten. Sobald beide Nutensteine weit genug in die Nut eingebracht sind, können diese im Uhrzeigesinn festgedreht werden. Sollte die Position des Scharniers nicht perfekt gewählt sein, können die beiden Schrauben etwas gelockert, und das Scharnier innerhalb der Nut nach Belieben verschoben werden, ohne dass dies Schäden oder sichtbare Spuren auf dem Profil hinterlässt. Für den zweiten Flügel des Scharniers sind die vorangeführten Montageschritte zu wiederholen, sofern auch hier ein Konstruktionsprofil befestigt werden soll. Bei der Montage von Plattenwerkstoffen oder der Verschraubung an der Wand, auf Holz oder Metall, muss der Montageuntergrund eventuell durch das Bohren von Löchern vorbereitet werden und auch das Montagematerial entsprechend gewählt werden.

Die massiven Metall-Scharniere bestechen durch eine hohe Tragfähigkeit. Damit sich diese durch Lasteinwirkung auf dem Montagegrund nicht verdrehen können, dienen zwei Montagelöcher, dessen Abstand zueinander optimal gewählt ist, um eine Verdrehsicherheit innerhalb der Nut sicherzustellen und die Last optimal auf der Profiloberfläche zu verteilen. Das Gleiche gilt beim Einsatz als Möbelscharnier. Auch hier haben die beiden Löcher den Vorteil, dass die Scharniere nicht verdrehen und zudem das Risiko von Ausbrüchen der Schrauben im Holz deutlich verringert wird, was gerade bei schwereren Schranktüren oder der Montage auf preiswerten Spanplatten eine deutlich höhere Haltbarkeit gewährleistet.

TIPP: Das Einsetzen von Nutensteinen ist gerade an senkrechten Konstruktionsprofilen etwas knifflig, da diese herunterrutschen können. Hier gibt es zwei Möglichkeiten, die die Montage erleichtern. Entweder verwendet man einen Nutenstein als Begrenzung, oder man schraubt die Senkkopfschrauben durch die Montagelöcher des Scharniers schon ein wenig in die beiden Nutensteine ein und setzt diese dann mitsamt dem Scharnier in das Nutenprofile ein.

Die robusten Metall-Scharniere sind ideal für Türen, Fenster, Klappen und Faltkonstruktionen aus Aluminiumprofilen im Innen- wie Außenbereich und damit perfekt für Gewächshausfenster und Türen, sowie Türen für Fahrrad- und Mülltonnenunterstände, aber auch für Öffnungsklappen von Pumpen-Verkleidungen für den Garten-Pool, für die unsere Konstruktionsprofile allesamt gut geeignet sind. Die massiven Scharniere können alternativ auch im Möbelbau, oder im Innenausbau direkt auf Holz geschraubt werden, beispielsweise um eine Dachluken-Klappe am Holzbalken anzubringen, die den Zugang zum Dachboden ermöglicht. Zu beachten ist allerdings, bei Montage auf Holz, Stahl oder Kunststoff andere Schrauben mit Senkkopf benötigt werden.

Anwendungsbeispiele für unsere rostfreien Scharniere aus Metall

• Die Scharniere aus rostfreiem Druckguss sind perfekt für Türen und Bracken bei Anhängeraufbauten
• Durch den großen Öffnungswinkel können Wartungsklappen und Revisionsöffnung weit genug geöffnet werden
• Die massive Ausführung ist auch für höhere Lasten beispielsweise bei großen Maschinenabdeckungen ideal
• Das Scharnier bietet beim Eigenbau von Gartenmöbeln und Outdoorküchen vielseitige Anwendungsmöglichkeiten
• Für kleine Gartentore an Zaunanlagen, Garten- oder Gewächshäusern ist das rostfreie Scharnier perfekt

Technische Daten der wetterfesten Scharniere

• Werkstoff (Scharnier): Zinkdruckguss
• Farbe: Silber
• Öffnungswinkel: ca. 270°
• Montagelöcher: 4
• Ø Lochbohrung: M5 bzw. M6
• Gewicht: 26g - 82g
• UV-Beständigkeit: Sehr gut
• Witterungsbeständigkeit: Sehr Gut
• Korrosionsbeständigkeit: Gut
