Zylinderkopfschraube aus Kohlenstoffstahl (vernickelt)

Zylinderkopfschraube aus hochfestem Kohlenstoffstahl

Vernickelter Stahl ✓ Innensechskant-Antrieb ✓ Vielseitig einsetzbar ✓

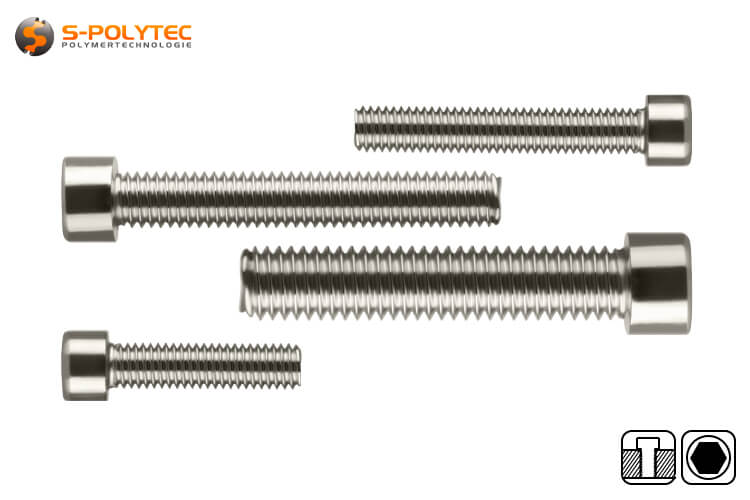

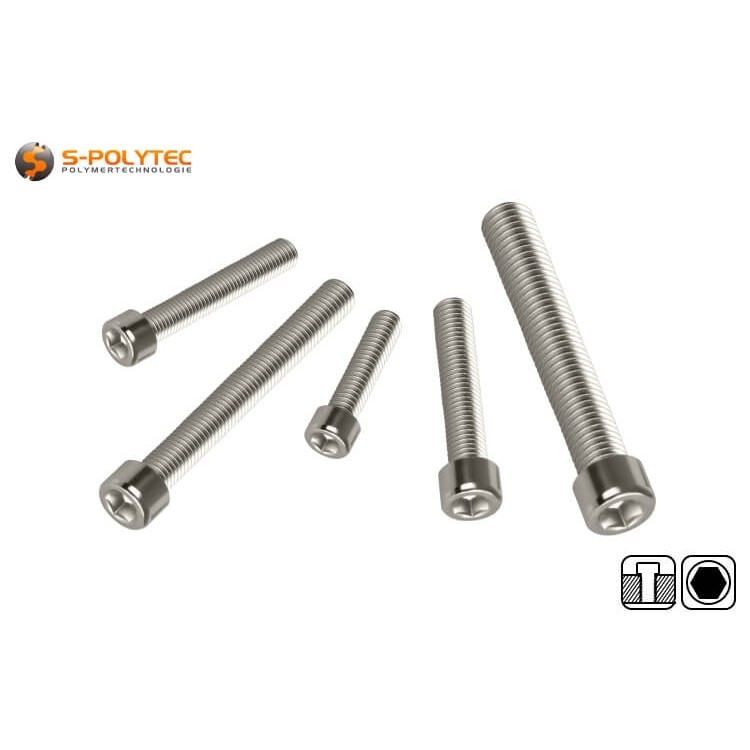

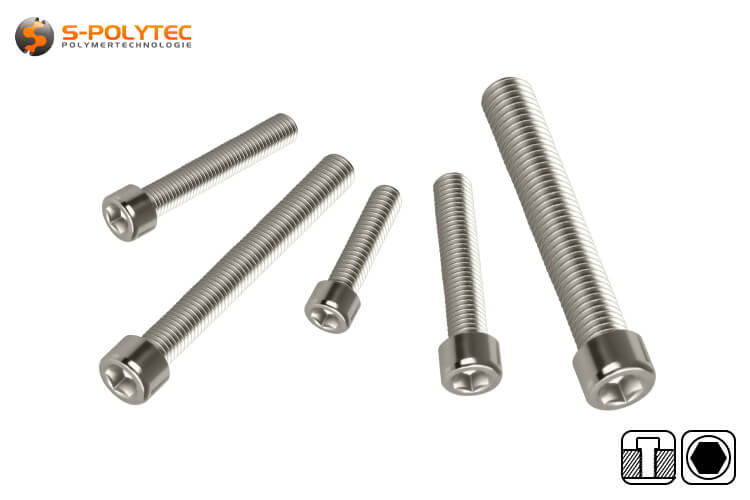

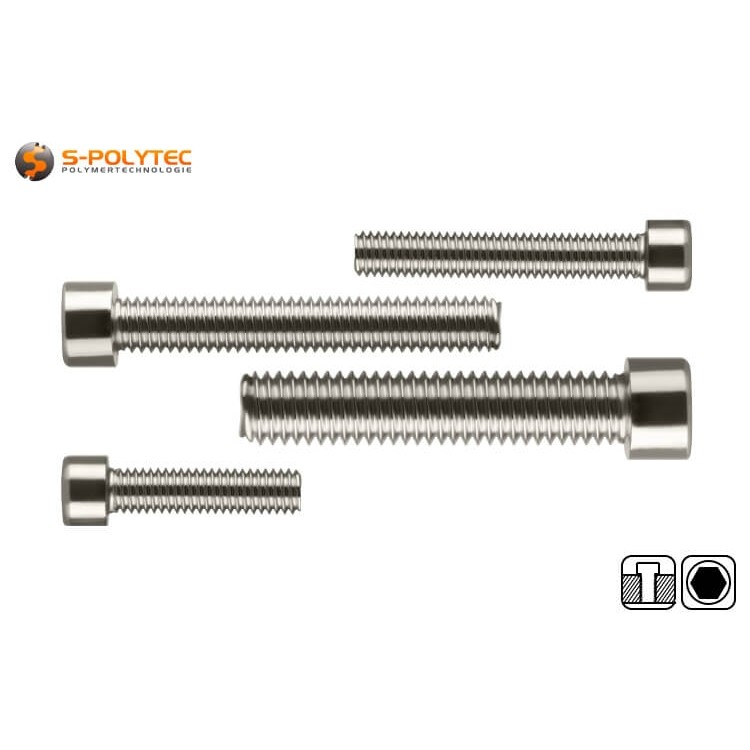

Unsere Zylinderkopfschrauben aus vernickeltem Stahl mit metrischem Gewinde sind bei uns in unterschiedlichen Ausführungen mit verschiedenen Gewindedurchmessern und Gewindelängen zu attraktiven Staffelpreisen erhältlich. Dabei umfasst unser Sortiment Schrauben mit M5, M6 oder M8-Gewinde. Die Länge variiert dabei, je nach Durchmesser und reicht von 20mm bis 80mm. Der für diese Schrauben typische zylindrische Schraubenkopf, verfügt über einen Innensechskant-Antrieb, durch den eine einfache Verarbeitung der Schrauben möglich ist. Dieser moderne Antrieb erlaubt sehr hohe Anzugsmomente der Schraubverbindung bei geringem Kraftaufwand.

Unsere Zylinderschrauben sind aus robustem Kohlenstoffstahl gefertigt, was ihnen eine hohe Zug- und Scherfestigkeit verleiht. Damit sind die Schrauben ideal für Anwendungen, bei denen hochfeste, belastbare Schraubverbindungen gefordert sind. Dank der Nickelbeschichtung, die zu einer verbesserten Korrosionsbeständigkeit beiträgt, können die Gewindeschrauben auch im Außenbereich, sowie in feuchten Umgebungen eingesetzt werden.

HINWEIS: Die Angabe zur Größe der Schraube bezieht sich auf die Gewindegröße. Die Gesamtlänge der Schraube ergibt sich aus der Gewindelänge und der Höhe des Schraubenkopfs. Bei einer Zylinderschraube in M5x20mm müssen demzufolge 4,5mm für den Kopf hinzuaddiert werden, was bedeutet, dass die Schraube insgesamt 24,5mm lang ist.

Eigenschaften unserer vernickelten Zylinderkopfschrauben

Unsere Zylinderkopfschrauben aus vernickelten Kohlenstoffstahl vereinen eine sehr gute Qualität mit einem günstigen Preis. Dabei handelt es sich um Gewindeschrauben mit einem metrischen Feingewinde und einem zylindrischen Kopf mit Innensechskant. Verglichen mit Schlitzschrauben oder Kreuzschlitzschrauben sind mit diesem Antrieb höhere Anzugsmomente möglich, ohne dass bei eindrehen der Schraube die Gefahr besteht, dass der Antrieb beschädigt wird. Auch die für die Herstellung verwendete Legierung aus Kohlenstoffstahl zeichnet sich durch eine sehr gute Festigkeit aus, so dass eine hochfeste Befestigungen möglich ist. Die Nickelbeschichtung bietet zusätzlichen Schutz gegen Rost und Korrosion, was die Lebensdauer der Schrauben in feuchten Umgebungen, sowie Anwendungsbereichen die der Witterung ausgesetzt sind, deutlich verbessert.

Der runde, zylinderförmige Kopf verleiht den Schrauben nicht nur dessen Namen, sondern wirkt auch optisch äußerst ansprechend. Dieser ist bei unseren Zylinderkopfschrauben mit einem Innensechskant-Antrieb versehen, der den meisten auch unter dem Markennamen Inbus® bekannt ist. Durch die flache Auflagefläche des Schraubenkopfs wird die Belastung über die gesamte Fläche verteilt. In Kombination mit der massiveren Konstruktion einer Gewindeschraube sind deutlich festere Anzugsmomente und Zugbelastungen möglich, als bei einer Schraube mit Grobgewinde mit vergleichbaren Gewindedurchmesser.

Die Zylinderkopfschrauben aus vernickeltem Kohlenstoffstahl sind ideal für unsere Konstruktionsprofile, da diese aufgrund der Nickelbeschichtung ein deutlich geringeres Risiko einer Kontaktkorrosion aufweisen, im Vergleich zu einer Schraube aus legiertem Edelstahl. Die Schrauben mit 6mm oder 8mm Gewindedurchmesser eignen sich beispielsweise für die Montage von Profilverbindern mit einstellbarem Winkel, bei dem die Schrauben in ein Gewinde im Durchgangsloch eingedreht werden. Bei den meisten Konstruktionsprofilen aus Aluminium ist dieses jedoch noch nicht mit einem Innengewinde versehen, kann aber mit einem handelsüblichen Gewindeschneider sehr leicht eingeschnitten werden. Die kürzeren Schrauben sind hingegen Ideal für Befestigungen von Bügelgriffen, Winkelverbindern oder Verkleidungen. Dazu werden Nutensteine mit einem passenden Innengewinde benötigt, die in die offene Nut des Aluminiumprofils eingesetzt werden. Die maximale Länge der Schraube ergibt sich in solchen Fällen aus der Aufbauhöhe des Montagelochs des Anbauteils, sowie der Nut-Tiefe. Ist die Schraube zu lang, kann diese nicht vollständig eingeschraubt werden. Ist das Gewinde zu kurz, erreicht die Schraube eventuell nicht mehr das Innengewinde des Nutensteins.

Spezifische Daten der Zylinderschrauben

• M5 Zylinderkopfschraube: Ø Gewinde: 5mm, Ø Kopf: 7,5mm, Höhe Kopf: 4,5mm, Antrieb: HEX 4
• M6 Zylinderkopfschraube: Ø Gewinde: 6mm, Ø Kopf: 9,0mm, Höhe Kopf: 5,6mm, Antrieb: HEX 5
• M8 Zylinderkopfschraube: Ø Gewinde: 8mm, Ø Kopf: 10,9mm, Höhe Kopf: 6,7mm, Antrieb: HEX 6

Montage und Anwendung von Zylinderkopfschrauben

Unsere Zylinderkopfschrauben mit Innensechskantantrieb werden mit einem Innensechskantschlüssel oder einem Steckschlüssel einfach in ein Gewinde gleicher Größe eingedreht und sind ideal für hochfeste Verbindungen, vor allem, wenn Objekte aus Metall durch Verschrauben sicher miteinander verbunden werden sollen.

Um eine Zylinderschraube verwenden zu können, wird ein passendes Gegenstück mit Innengewinde in selber Größe benötigt. Die geläufigste Kombination besteht hierbei aus Gewindeschraube und einer einfachen Sechskantmutter, wahlweise mit Flansch oder auch als Hutmutter. Einschlaghülsen mit Innengewinde für Holz oder Kunststoffwerkstoffe, ebenso wie Hohlwanddübel mit metrischem Innengewinde oder Metallbauteile, in denen das Gewinde direkt ins Metall eingeschnitten ist, zählen ebenfalls dazu.

HINWEIS: Durch die Verwendung von Unterlegscheiben wird die Auflagefläche vergrößert, was eine verbesserte Lastverteilung bei hohen Anzugsmomenten bewirkt. Dadurch kann eine noch sicherere und stabilere Verbindung erreicht werden. Zudem verhindert die größere Fläche ein Eindrücken des Schraubenkopfs auf weicheren oder empfindlichen Oberflächen.

Die Zylinderschrauben aus vernickeltem Stahl eignen sich sehr gut für Konstruktionen aus unseren Aluminium-Konstruktionsprofilen und werden hierbei beispielsweise zum Befestigen von Winkelverbindern, Handgriffen, Scharnieren oder Profilverbinder mit einstellbarem Winkel verwendet. Dabei wird die Gewindeschraube entweder direkt in das Durchgangsloch der Alu-Profile eingeschraubt, oder in Kombination mit einem passenden Nutenstein innerhalb der Nuten dieses Systemprofile verwendet.

Konstruktionsprofile sind jedoch nur ein spezielles Beispiel und macht nur einen sehr geringen Teil des Anwendungsspektrums aus. Vereinfacht gesagt, werden Zylinderkopfschrauben immer dann eingesetzt, wenn eine hochfeste und sichere Verbindung erforderlich ist. Dazu zählen unter anderen die Automobilindustrie, die die Schrauben zur Befestigung von Motorteilen, Karosserie-Teilen, oder Innenraumverkleidungen verwendet. Die Schrauben werden auch in der Zweirad-Technik sehr häufig verwendet und so kommt kein Fahrrad ohne Gewindeschrauben mit Zylinderkopf aus. Hier dienen die Schrauben zur Befestigung von Schalt- und Bremshebeln, den Lenker, sowie dem Vorbau, aber auch zur Montage von Bremssatteln einer Scheibenbremse an Gabel und Rahmen. Im Maschinenbau dienen die Schrauben für Befestigungen aller Art. Von kleinen Platinen-Befestigungen bis hin zu großen Industrieanlagen, wird hierbei oftmals auf Zylinderschrauben zurückgegriffen. Jede Waschmaschine, jeder Einbauherd, ja selbst jedes TV-Gerät verfügt über Zylinderschrauben. Und jeder Haushalt hat auch mindestens ein Möbel, welches mit Zylinderschrauben montiert wird. Das bekannteste Beispiel sind hierbei wohl die Schränke und Regale eine sehr bekannten schwedischen Möbelhauskette.

Anwendungsbeispiele für Zylinderkopfschrauben aus Kohlenstoffstahl

• Die hohe Zug- und Scherfestigkeit macht Zylinderschrauben vor allem in Anlagenbau sehr beliebt
• Zylinderkopfschrauben dienen zur sicheren Befestigung von Fahrradkomponenten wie Bremssattel oder Lenker
• Zylinderkopfschrauben sind ideal für Montagen an Konstruktionsprofilen aus Aluminium mit Nutensteinen
• Gewindeschrauben mit Zylinderkopf werden für Möbel, z.B. die eines schwedischen Möbelhauses eingesetzt
• Der zylindrische Kopf hat eine ansprechende Optik, das in sichtbaren Anwendungen von Vorteil ist

Technische Daten der Zylinderkopf-Gewindeschrauben

• Material: Kohlenstoffstahl (vernickelt)
• Farbe: Silber
• Kopfform: Rund, zylindrisch
• Antrieb: Innensechskant (HEX, Inbus®)
• Ø Gewinde: M5, M6 oder M8
• Länge Gewinde: 20mm - 60mm
• Ø Kopf: 7.5mm bis 10.9mm
• Tiefe Kopf: 4.5mm bis 6.7mm
• Gewicht: 4g bis 22g
• UV-Beständigkeit: Sehr Gut
• Witterungsbeständigkeit: Sehr Gut
• Korrosionsbeständigkeit: Gut
