Doppel-Saugheber (80kg Tragkraft)

Doppel-Saugheber - Sicher bei schweren Lasten

Bis zu 80kg Tragkraft ✓ Sicherer Kipphebelmechanismus ✓ 2 x Ø120mm Saugkopf ✓

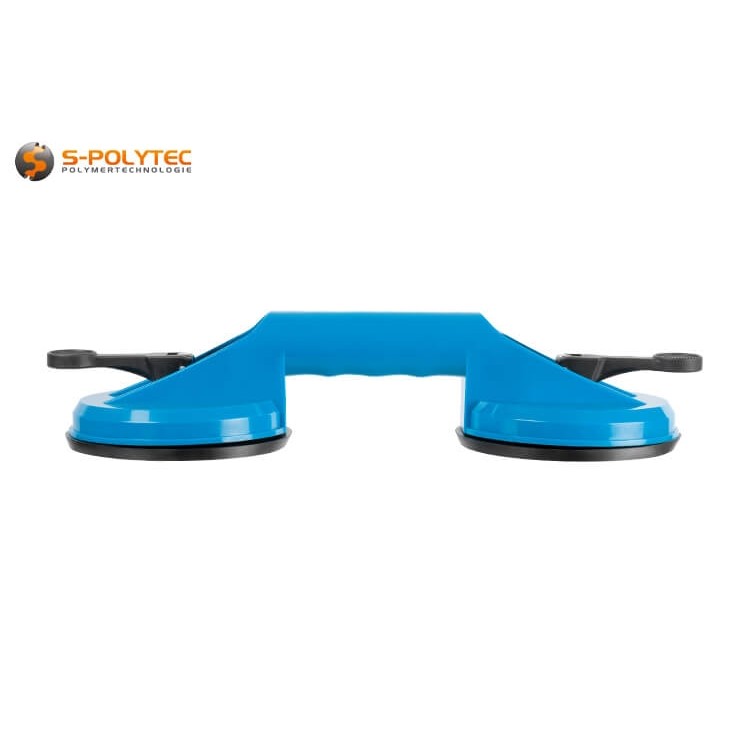

Der Doppel-Vakuum-Saugheber von Högert weist eine sehr hohe Tragfähigkeit von bis zu 80kg auf und eignet sich somit für unzählige Verwendungsmöglichkeiten in allen Bereichen, wo das Tragen von schweren Platten und Objekten erforderlich ist. Durch die beiden Saugnäpfe, welche jeweils einen Durchmesser von 120mm aufweisen und dem mittig angeordneten Griffbügel, wird der Tragekomfort deutlich erhöht und die Last perfekt auf die beiden gummierten Saugnäpfe verteilt. Der Zweifach-Saugheber erzeugt beim Umlegen der beiden Kipphebel auf allen glatten, luftundurchlässigen Oberflächen ein hohes Vakuum und bewirkt so eine zuverlässige und sichere Haftung, ohne Gefahr zu laufen, dass die Traglast nachlässt. Vor allem bei großen Fassadenplatten, Schweren Glasscheiben, großen Möbelstücken, aber auch bei Schaltschränken, lackierten Fahrzeugteilen oder Eindeckungen von Terrassenüberdachungen, ist der hochwertige Saugheber ein äußert nützliches Hilfsmittel, beim Anheben, Transportieren, oder Montieren und erleichtert die Arbeit der meist unhandlichen Objekte. Der Griffbügel mit vorgeformter Rillung für eine perfekte Positionierung der Finger, ist ergonomisch geformt und weist mit einem Durchmesser von ca. 35mm sowie etwa 90mm Breite, die ideale Größe, für kleine und große Hände auf.

Eigenschaften vom Doppel-Vakuum-Saugheber

Das Hilfsmittel, dass sich gleichermaßen an private Anwender und Handwerker richtet, zeichnet sich Högert Vakuum-Saugheber durch eine sehr gute Verarbeitung und Einzelkomponenten aus hochwertigen, langlebigen Materialien aus. Durch die sehr hohe Tragfähigkeit ist der Doppel-Saugheber eine ausgezeichnete Wahl für die unterschiedlichsten Gewerke, und wird im Fensterbau, Fassadenbau, aber auch in der Elektro- und Sanitärinstallation verwendet. Hier kommt der leistungsstarke Sauggriff beispielsweise zum Einsetzen von schweren Fenstern und Haustüren, der Montage großformatiger Fassadenplatten, dem vereinfachten Tragen von Schaltkästen, Solarpanelen, Heizungsanlagen zum Einsatz. Der ergonomische Griff erlaubt einen hohen Tragekomfort, selbst wenn die Last recht hoch ausfällt und verringert vor allem bei scharfkantigen Objekten wie Plattenzuschnitten oder Glasscheiben das Risiko von Verletzungen an Schnittkanten oder Gehäuseecken. Das hohe Vakuum der beiden Saugnäpfe bleibt auf glatten, gasdichten Oberflächen auch über einen längeren Zeitraum erhalten, so dass ein Lösen des Saugnapfs nicht befürchtet werden muss. Transportschäden können somit deutlich verringert werden.

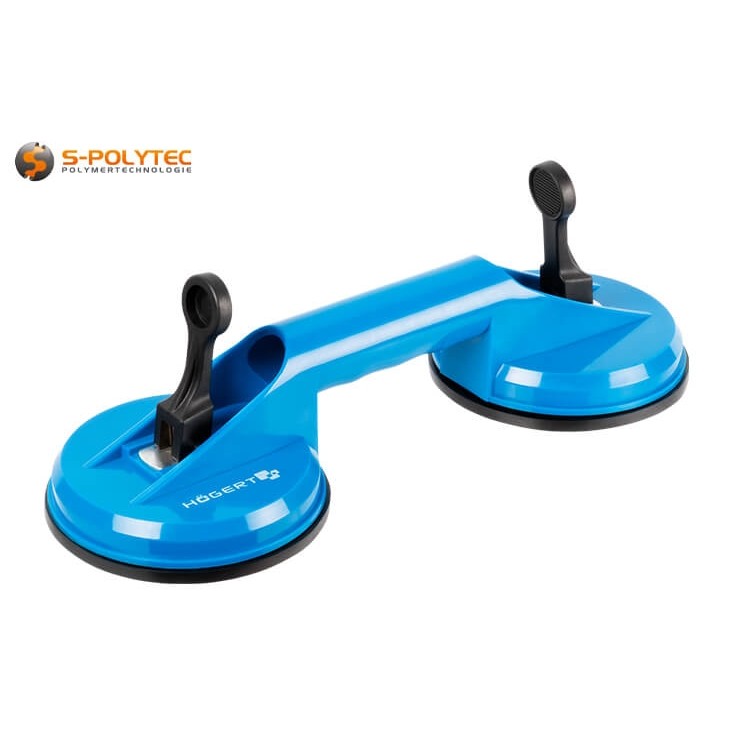

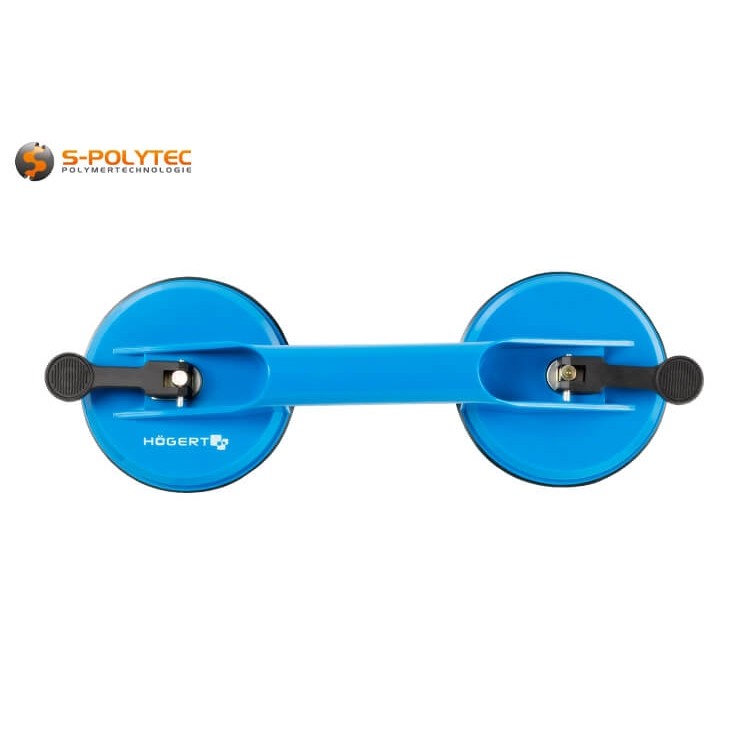

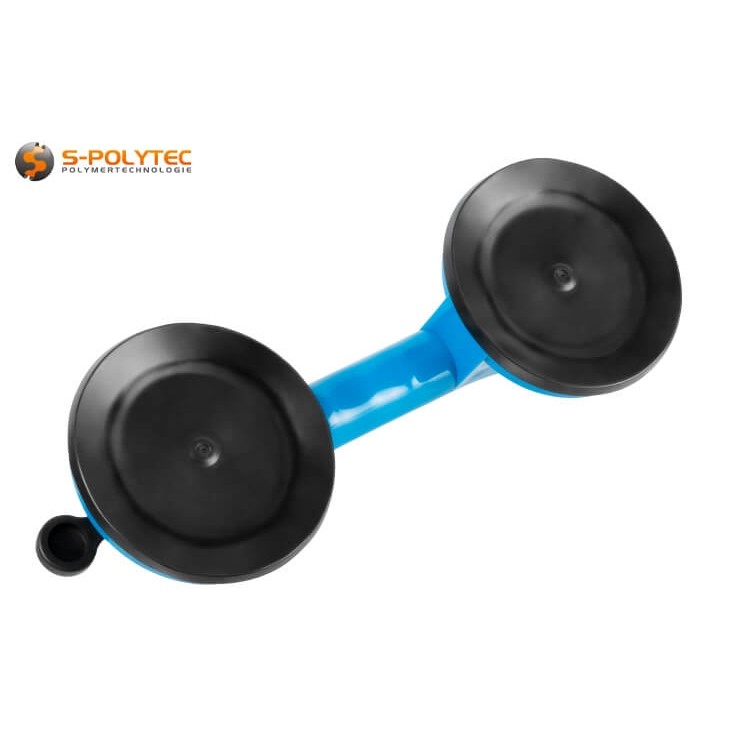

Der Saugheber verfügt über ein äußerst stabiles Gehäuse aus robustem Kunststoff, das unempfindlich gegen Stöße ist und den hohen Traglasten problemlos standhält. Im Gegensatz zum kompakten Einhand-Saugheber mit einer Traglast von 40kg wird das Vakuum der Saugnäpfe nicht durch das Zusammenziehen des zweiteiligen Griffbügels erzeugt, sondern durch das Umlegen der beiden Kipphebel, welche links und rechts vom ergonomischen Tragegriff angeordnet sind. Auch beim Doppel-Saugheber, wird beim Umlegen der Kipphebel ein massiver Vierkantbolzen eingezogen, an dem eine massive, runde Stahlscheibe mit einem Durchmesser von 80mm befestigt ist. Diese sind mit einem 6mm dicken, widerstandsfähigen Gummi ummantelt, welche mit einem Außendurchmesser von 120mm eine hohe Auflagefläche aufweisen. Durch das Einziehen der Bolzen wird der Saugnapf nach innen eingezogen, wodurch ein Hohlraum zwischen der Werkstoffoberflächen und der Auflage des Saugnapfs entsteht. Dies erzeugt ein hohes Vakuum, dass eine Traglast von bis zu 80kg ermöglicht.

Anwendung und Handhabung von Doppel-Saugheber

Um den Saugnapf verwenden zu können, müssen die Oberflächen, auf denen dieser angebracht werden sollen, gewisse Voraussetzungen erfüllen. Diese sollten glatt und gasundurchlässig sein, damit das Vakuum nicht nachlässt. Darüber hinaus sollten die Materialbeschaffenheiten eine gewisse Eigensteifigkeit aufweisen, denn werden die Kipphebel zum Ansaugen der Saugnäpfe umgelegt, wird ein hohe Unterdruck erzeugt, der bei weniger Biegesteifen oder sehr dünnen Materialien eine Verformung bewirken kann. Es ist zudem wichtig, dass der Doppel-Saugheber so platziert wird, dass beide Saugnäpfe vollflächig auf der Oberfläche aufliegen und keine Fugen das Bilden des Vakuums verringert. Durch das Umlegen beider Kipphebel, welche in Ihrer Endposition verbleiben, wird der Griff fest an die Platte, oder das Objekt angesaugt. Vor dem eigentlichen Verwendungsgrund, sollte der Saugheber auf einen festen Sitz durch Ziehen oder leichtes Anheben geprüft werden. Ob der Griffbügel dabei senkrecht oder waagerecht angeordnet wird, spielt in Bezug auf die Tragfähigkeit keine Rolle und hängt zum einen von der Größe des Objekts und der gewünschte Trageposition ab, die insbesondere bei sehr hohen Gewichten von bis zu 80kg eine entscheidende Rolle auf den persönlichen Komfort beim Tragen oder Halten spielen kann. Zum Lösen des Vakuum-Saughebers müssen die beiden Kipphebel wieder in Ihre Ursprungsposition umgelegt werden, so dass der Vierkantbolzen mit der Stahlscheibe sich wieder an die Oberfläche annähert und der Hohlraum, welcher den Unterdruck erzeugt, wieder freigegeben wird.

Der Saugheber vereinfacht das Tragen und Halten von schweren Objekten deutlich und kann sowohl vertikal, beispielsweise beim Einsetzen schwerer Fenster oder HPL-Platten zur Fassadenverkleidung eingesetzt werden, als auch in horizontal. Beispiele für einen horizontalen Einsatz sind Eindeckungen einer Terrassenüberdachung oder eines Carports aus Verbundsicherheitsglas oder die Verlegung von großformatigen Bodenfliesen im Innen- wie Außenbereich. Im Transportwesen, beispielsweise bei Umzügen, dient der kraftvoll Vakuumheber beim Tragen von schweren Möbeln und Haushaltsgeräten, beispielsweise einer Waschmaschine oder einem großen Schrank mit laminierten Hochglanzoberflächen. Aufgrund der voll gummierten Auflageflächen sind Beschädigungen durch Verkratzungen auch bei sehr empfindlichen oder lackierten Oberflächen nicht zu erwarten. Es ist jedoch empfehlenswert, die Flächen der Saugnäpfe immer mit einem feuchten Tuch sauber zu halten und mit einem fusselfreien Tuch trocken zu wischen.

ACHTUNG: Die Tragfähigkeit des Doppel-Saughebers kann nur sichergestellt werden, wenn beide Saugnäpfe dicht mit der Oberfläche abschließen und beide Kipphebel zur Erzeugung des Vakuums umgelegt werden. Es genügt nicht, nur einen gummierten Saugnapf anzusaugen. Selbst dann nicht, wenn das Gesamtgewicht des Objekts deutlich geringer ausfällt. Durch den mittig angeordneten Griffbügel entstehen Zug-Scherkräfte, die ein Lösen der Vakuumverbindung zur Oberfläche deutlich herabsetzen.

Anwendungsbeispiele für den Saugheber mit Doppel-Saugnapf

• Durch den Doppel-Saugnapf wird die Montage von schweren HPL-Fassadenplatten deutlich erleichtert
• Dank der sehr hohen Hubkraft lassen auch große Glasscheiben einfach, sicher und komfortabel tragen
• Großformatige Wand und Bodenfliesen sind leichter zu Handhaben und lassen sich so leichter verlegen
• Perfekt für glatte Platten aus Alu, Stahl oder Kunststoff und somit ideal im Maschinen- und Anlagenbau
• Der Saugheber eignet sich auch zum Heben und Tragen von schweren Möbelstücken mit glatten Oberflächen

HINWEIS: Schmutz, Staub oder Öl- und Fettanhaftungen können die Tragfähigkeit deutlich verringern. Um Unfälle zu vermeiden und die Saugkraft der beiden Vakuum-Saugnäpfe zu gewährleisten, sollten die Oberflächen vor der Nutzung des Saughebers gesäubert werden.

Technische Daten vom Högert Doppel-Saugheber

• Bauform: Doppel-Vakuum-Saugnapf
• Gehäuse: Kunststoff
• Farbe: Blau
• Tragkraft (max): bis 80kg
• Vakuumfläche: 2 x Ø 120mm
• Funktionsprinzip: Kipphebel-Arretierung
• Eignung: glatte, gasdichte Oberflächen
• Gewicht: 520g
• Ø Griff: ca. 35mm
• Griffbreite: ca. 92mm
• Gesamtbreite: ca. 120mm
• Gesamtlänge: ca. 315mm
• Gesamthöhe: ca. 110mm (ca. 70mm angesaugt)
