Saugheber (40kg Tragkraft)

Vakuum-Saugheber - Für glatte, gasdichte Oberflächen

Bis zu 40kg Tragkraft ✓ Einfache Einhandbedienung ✓ Ø120mm Saugkopf ✓

Der kompakte Einhand-Vakuum-Saugheber von Högert ist für eine Vielzahl an Verwendungsmöglichkeiten in Handwerk und Haushalt geeignet. Mit einer großzügig dimensionierten Tragfähigkeit von bis zu 40kg, reicht diese völlig aus, um Innentüren einzuhängen, Wandregale zu heben oder Wand und Bodenfliesen zu verlegen. Dabei weist der Gummi-Saugnapf mit einem Durchmesser von 120mm die ideale Fläche auf, um auch größere Boden- und Wandfliesen einfach zu positionieren, was die Verlegung deutlich vereinfacht. Die dichtschließende Gummierung haftet dabei auf allen glatten, nicht gasdurchlässigen Oberflächen. Hierzu zählen Glasscheiben, Solarmodule, Spiegel, Metallplatten, Kunststoffplatten, oder Fassadenplatten aus HPL. Auch auf laminierten Oberflächen von Möbelstücken, beispielsweise Wandschränken, Vitrinen, Küchenschränke oder Schranktüren, kann ein ausreichend hohes Vakuum erzeugt werden, um diese sicher und zuverlässig anzuheben. Der ergonomische Bügelgriff kann dabei mit einer Hand zur Erzeugung des Vakuums bedient und auf ähnlich einfache Weise gelöst werden.

Eigenschaften vom Saugnapf-Vakuumheber

Der Högert Vakuum-Saugheber überzeugt durch eine hohe Fertigungsqualität und richtet sich gleichermaßen an professionelle Verwender in Industrien und Handwerk, sowie an private Nutzer im Haushalt und Hobbywerkstatt. Das nützliche Tool ist trotz seiner geringen Größe ein regelrechtes Kraftpaket und vereint Bedienkomfort, Ergonomie und Arbeitssicherheit. Durch die sehr einfache Handhabung, lassen sich große oder unhandliche Objekte und Plattenwaren deutlich leichter Handhaben, was das Anheben, Tragen oder Montieren von Verkleidungsplatten, Glasscheiben oder auch Möbelstücken mit glatten Oberflächen vereinfacht. Mit einer Tragfähigkeit von bis zu 40kg, welche von der konkreten Oberflächenbeschaffenheit abhängig ist, reicht der Vakuum-Saugheber für die meisten Anwendungsgebiete vollkommen aus. Für Objekte dessen Eigengewicht höher ausfällt, kann die maximale Tragfähigkeit durch den Einsatz eines weiteren Saughebers erhöht werden. Alternativ führen wir auch einen Doppel-Saugheber mit einer erhöhten Traglast von bis zu 80kg, welcher sich durch eine ebenso hohe Qualität auszeichnet.

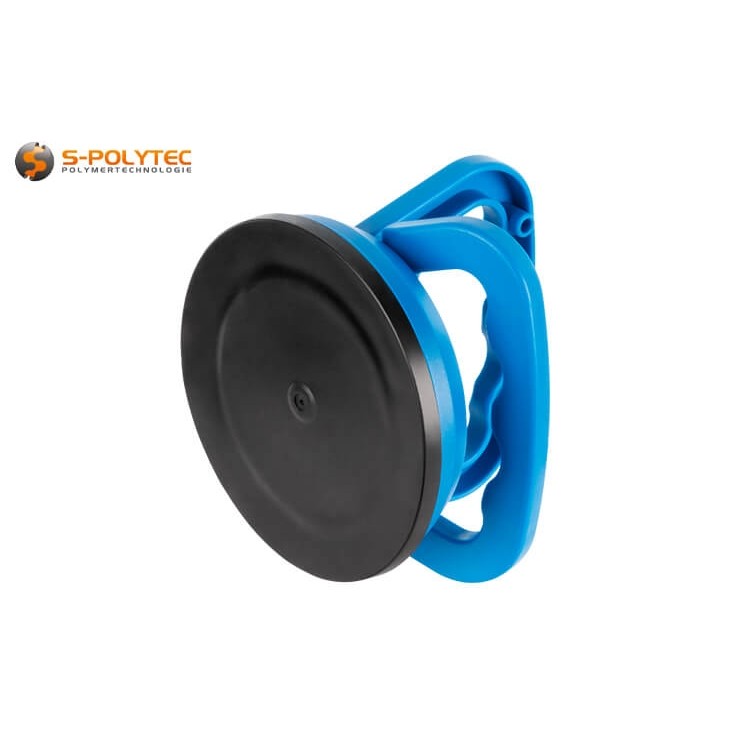

Der Saugheber besteht im Wesentlichen aus robustem Kunststoff, welcher sich durch eine sehr gute Stoßfestigkeit auszeichnet. Die leichtgängige Mechanik wird in massiver Bauweise aus Metall gefertigt und ist auf eine sehr hohe Lebensdauer ausgelegt. Der Saugnapf, welcher bedeutsam für die hohe Tragfähigkeit des Plattenhebers ist, besteht im Kern aus einer runden Stahlplatte mit einem großen Durchmesser von ca. 80mm, an dem der massive Vierkantbolzen angebracht ist. Dieser wird beim Zusammenziehen des Bügelgriffs nach innen gezogen und bildet auf diese Weise einen Hohlraum. Um durch den gebildeten Hohlraum ein hohes Vakuum zu erzeugen, ist der Stahlkern mit einer starken Gummierung in einer sehr hohen Gesamtstärke von ca. 6mm umschlossen, dessen Außendurchmesser 120mm beträgt und dicht mit der Oberfläche abschließt, auf der der Saugnapf angesetzt wird.

Anwendung und Handhabung vom Einhand-Saugheber

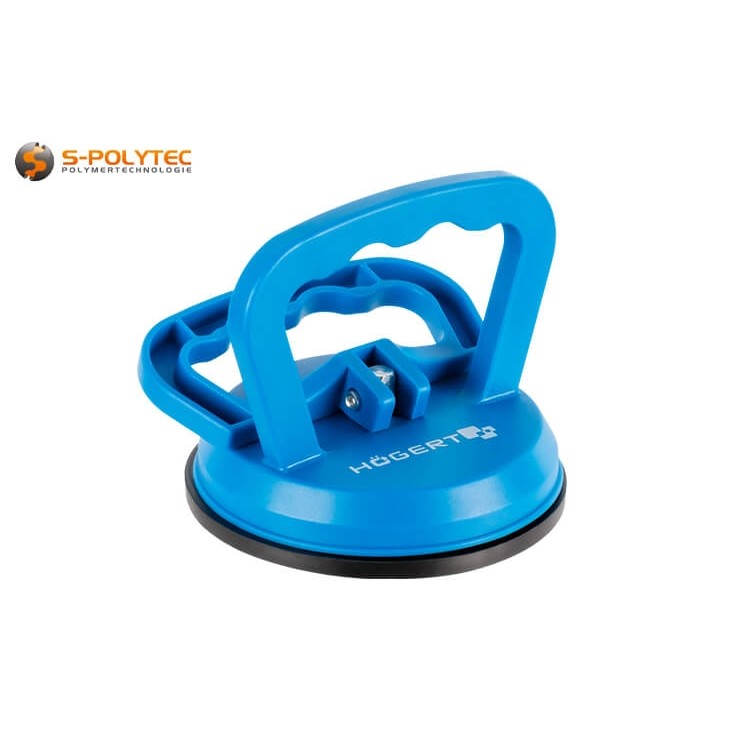

Das Funktionsprinzip des Saughebers ist denkbar einfach. Die gummierte Oberfläche des Saughebers wird auf die anzuhebende Oberfläche aufgesetzt. Dabei ist zu beachten, dass dieser vollflächig aufliegt, denn andernfalls kann kein, oder kein ausreichendes Vakuum erzeugt werden. Durch das Zusammenziehen des zweiteiligen Bügelgriffs wird der damit verschraubte Stahlbolzen eingezogen, welche bewirkt, dass die Stahlplatte nach innen gezogen und ein Hohlraum gebildet wird. Zum Lösen des Saughebers von der Oberfläche wird der Griffbügel einfach wieder gelöst. Beim Zusammenziehen verbleibt der Griffbügel aufgrund seiner besonderen Konstruktion in der geschlossen Position, damit man sich völlig auf das Anheben, Halten oder Tragen des Objekts konzentrieren kann, denn auch wenn der Saugheber den Komfort beim Tragen deutlich erhöht, bleiben 40kg immer noch 40kg.

Ob der Saugheber zur Montage von vertikalen Verkleidungen mit HPL Platten oder Aluverbundplatten verwendet wird, oder ob Bodenfliesen horizontal verlegt werden sollen, stellt bei der maximalen Traglast keinen nennenswerten Unterschied dar, solange der Gummi-Saugnapf vollständig auf der Oberfläche aufliegt. Auf diese Weise lassen sich sehr einfach Schranktüren, selbst in größeren Formaten einhängen oder Verschrauben. Auch das Öffnen von bündig in den Bodenbelag integrierten Kabelkanal-Abdeckungen, ist mit dem leicht bedienbaren Vakuumheber ein Kinderspiel. Das Einsetzen von leichten Verglasungen, ebenso wie die Montage von großen Bilderrahmen aus Glas, Wandspiegeln oder Rückwänden von Duschkabinen, wird durch den Einsatz des kompakten Saughebers deutlich vereinfacht und reduziert zudem Fingerabdrücke an der Wand. Auch wenn der Tragekomfort und die Handhabung erheblich verbessert wird, sollte man immer das Gewicht und die Stabilität des Objekts im Auge behalten. Für den Transport einer Waschmaschine ist die Tragfähigkeit von 40kg bei den meisten Geräten nicht mehr ausreichend. Auch an Bildschirmen von großen, unhandlichen TV-Geräten oder ähnlich biegeempfindlichen Oberflächen, sollte der Saugnapf nicht verwendet werden, um Schäden an der Oberfläche zu vermeiden, welche durch das hohe Vakuum entstehen könnten.

Anwendungsbeispiele für den Einhand-Vakuum-Saugnapf

• Der kompakte Saugheber erleichtert die Befestigung von Balkonumrandungen mit Alu-Verbundplatten deutlich
• Die einfache Einhandbedienung ist perfekt geeignet zum Anheben von Bodendeckeln bei Unterflur-Kabelkanälen
• Die hohe Saugkraft des kleinen Einhand-Saughebers vereinfacht das Anheben, Tragen und Halten von Hängeschränken

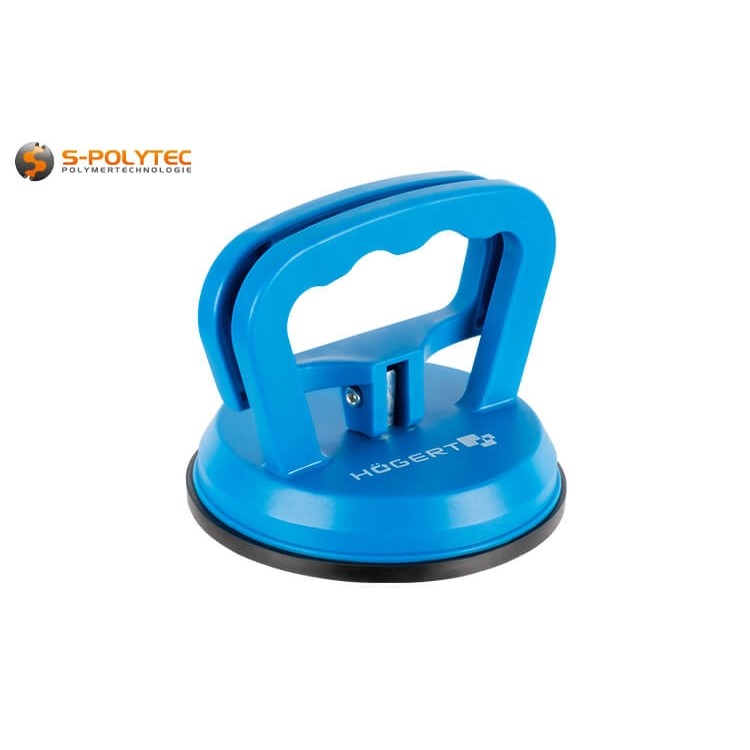

• Das Vakuum mit 40kg Tragkraft ist ausreichend für große Bilderrahmen, Spiegel, oder auch Wand- und Bodenfliesen

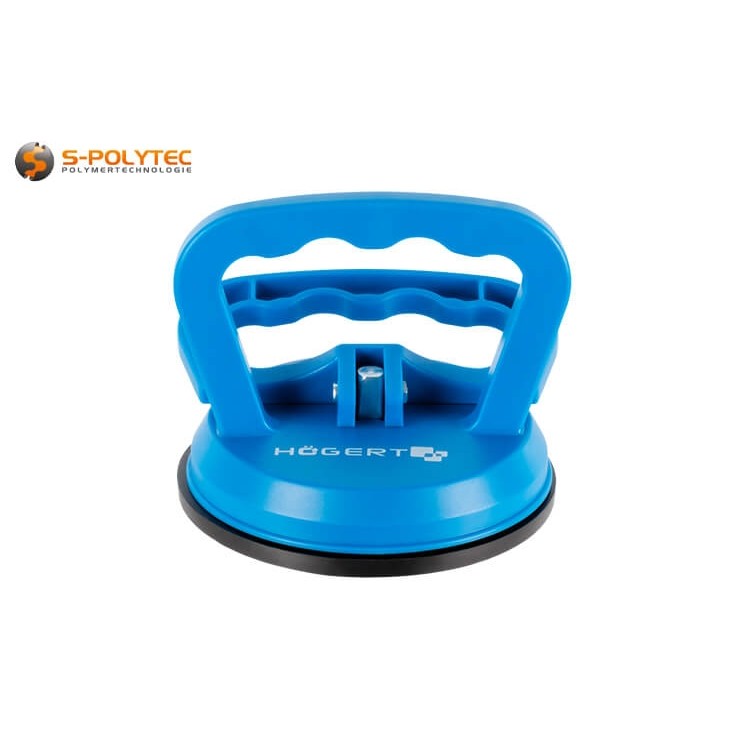

• Der Saugheber kann zum Einsetzen von Glasscheiben oder zum Tragen von Photovoltaik-Modulen verwendet werden

HINWEIS: Die Sauberkeit der Oberflächen trägt enorm zur Arbeitssicherheit bei, denn verunreinigte Oberflächen können die Vakuumbildung des Saughebers deutlich verringern. Daher ist es ratsam, Verunreinigungen durch Schmutzanhaftungen, Staub, Öl oder Fett zu entfernen, ehe der Saugnapf eingesetzt wird.

Technische Daten vom einfachen Högert Saugheber

• Bauform: Einhand-Vakuum-Saugnapf
• Gehäuse: Kunststoff
• Farbe: Blau
• Tragkraft (max): bis 40kg
• Vakuumfläche: Ø 120mm
• Funktionsprinzip: Bügelgriff
• Eignung: glatte, gasdichte Oberflächen
• Gewicht: 250g
• Griffbreite: ca. 92mm
• Gesamtbreite: ca. 120mm
• Gesamtlänge: ca. 120mm
• Gesamthöhe: ca. 100mm
