Kunststoff-Scharniere für Konstruktionsprofile

Preiswerte Tür-Scharniere aus Polyamid für Konstruktionsprofile

Vielseitig verwendbar ✓ Leicht und Robust ✓ Verschiedene Größen ✓

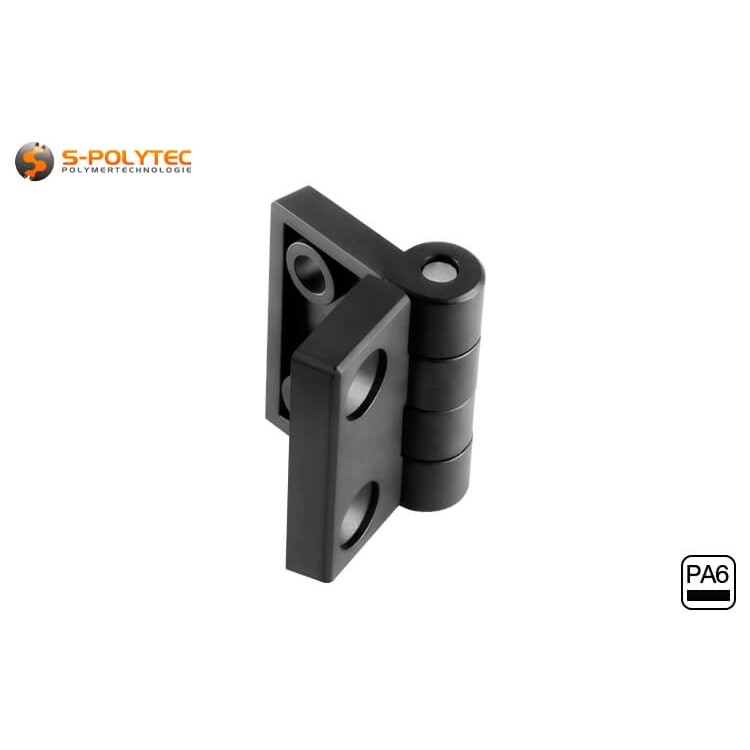

Unsere schwarzen Kunststoff-Scharniere für Konstruktionsprofile bestehen aus Polyamid, welches sich durch eine Vielzahl positiver Werkstoffeigenschaften auszeichnet, zu denen insbesondere die hohe Schlagzähigkeit und Belastbarkeit zählen. Passend zu den Aluminium-Profilen, die wir in drei Größen führen, bieten wir auch die Scharniere in drei Ausführungen. Profilsysteme sind so beliebt, weil diese sehr einfach zu verarbeiten und montieren sind und jederzeit an geänderte Bedürfnisse angepasst werden können. Bei den Kunststoff-Scharnieren, die sich in nahezu jedes Konstruktionsprofil mit entsprechender Profilbreite kombinieren lassen, gilt dies ebenfalls, denn durch die optional erhältlichen Nutensteine und der Montage auf der Profiloberfläche, können diese jederzeit angebracht, verschoben oder entfernt werden, ohne dabei Schäden am Profil zu hinterlassen.

Die Kunststoffscharniere vereinen ein sehr geringes Gewicht mit einer hohen Stabilität und Tragfähigkeit. Neben der Verwendung als Scharnier an Konstruktionsprofilen sind die alternativen Einsatzmöglichkeiten sehr breit gefächert. So eignen sich die leichten Türscharniere auch sehr gut im Möbelbau, für die Konstruktion von Behältern, ebenso wie im Trockenbau für die Integration von Revisionsöffnungen und Wartungsklappen.

HINWEIS: Das notwendige Montagematerial variiert aus Ausführung und Menge nach konkretem Verwendungszweck, so dass wir uns dazu entschieden haben dies nicht im Set anzubieten. Zur Montage des Scharniers werden Nutensteine und Gewindeschrauben mit Senkkopf benötigt, um diese an den entsprechenden Konstruktionsprofilen anzubringen. Diese sind in unserem Shop in beliebiger Menge zu günstigen Staffelpreisen erhältlich.

Eigenschaften unserer Scharniere aus Polyamid

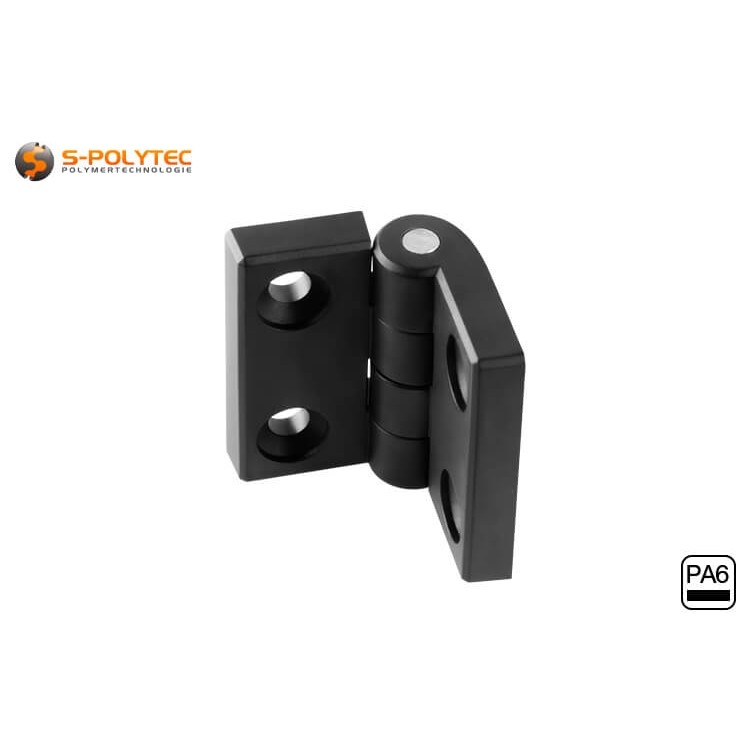

Die schwarzen Kunststoff-Scharniere, welche wir in drei Größenausführungen passend zu unseren S-Polytec Systemprofilen anbieten, werden aus hochwertigem Polyamid hergestellt. Bei diesem technischen Kunststoff handelt es sich um ein enorm verschleißfestes und schlagzähes Material, dass sich zudem durch eine sehr hohe Lebensdauer, selbst bei erhöhter Lasteinwirkung auszeichnet. Polyamid (PA6), das den meisten unter dem Markennamen Nylon® bekannt sein dürfte, ist jedoch nur bedingt UV-beständig, so dass wir das Kunststoff-Scharnier eher für Einsatzfelder im Innenbereich oder dem geschützten Außenbereich empfehlen. Für den Dauergebrauch im Außenbereich führen wir auch Metall-Scharniere aus rostfreiem Zinkdruckguss.

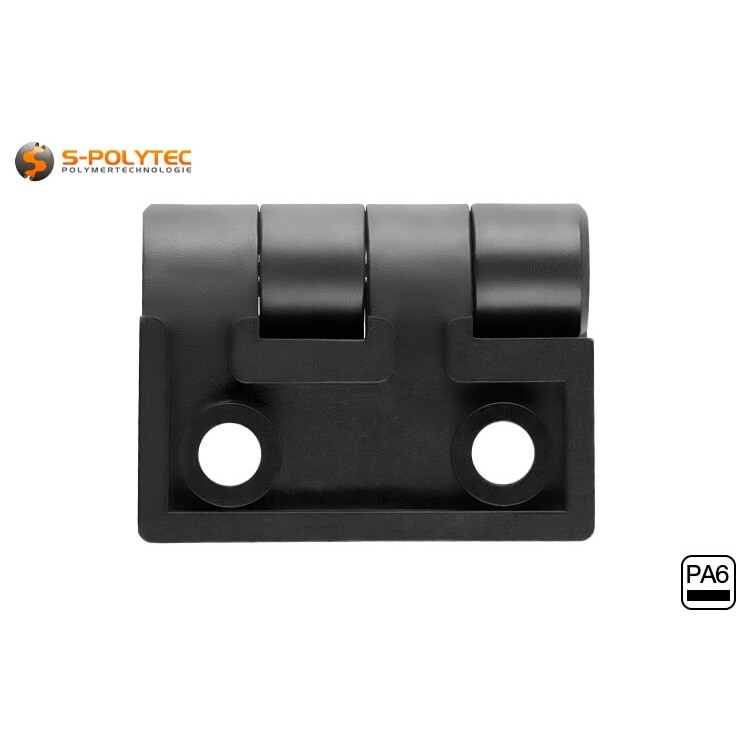

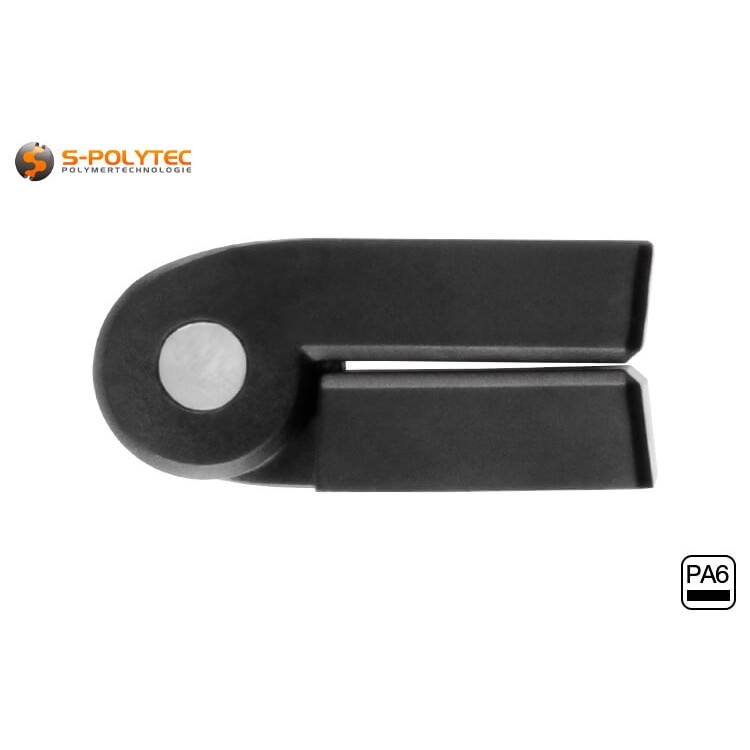

Die Abmessungen der Kunststoff-Scharniere sind in Breite und Höhe so konstruiert, dass dieses im geschlossenen Zustand optimal mit der Profiloberfläche der entsprechenden Konstruktionsprofile abschließt und ein weites Öffnen zulässt. Auch die Größe der Montagelöcher, von denen je zwei auf einem Scharnierflügel angeordnet sind, sowie dessen Abstand zueinander ist auf die Nutenbreite und den Traglasten der Profile abgestimmt. Bei dem kleinen Scharnier für 20mm Profile fallen die Lasten deutlich geringer aus, als bei größeren Profilausführungen, so dass hier ein Lochdurchmesser von 5mm mit einer Senkung von Ø7,5mm vollkommen ausreichend ist. Mit einem Lochabstand von 14mm wird sichergestellt, dass nach der Montage ein Verdrehen des Scharniers ausgeschlossen ist und das Öffnen und Schließen stets leichtgängig bleibt. Das empfohlene Montagematerial für die Befestigung an Konstruktionsprofilen, bestehend aus vier Senkkopfschrauben in der Größe M5x10mm und ebenfalls vier Nutensteinen in Nut6 mit M5 Innengewinde, stellt sicher, dass der Schraubenkopf bündig mit der Oberfläche des Scharniers abschließt und eine ausreichende Einschraubtiefe in den Nutenstein gewährleistet. Für die beiden größeren Kunststoff-Scharniere gilt das Gleiche. Da die Konstruktionsprofile entsprechend größer und stabiler ausfallen, fallen auch Empfehlungen der Schrauben und Nutensteine größer aus. Mit einem Gewindedurchmesser von 6mm und einer Gewindelänge von 16mm, bieten die Schrauben optimalen Halt in einem 8mm Nutensteinen. Die Verdrehsicherheit der montierten Scharniere bei höheren Lasten wird auch hier durch je zwei Montagelöcher sichergestellt, die in einem Abstand von 30mm angeordnet sind. Selbst bei schweren Türen und Abdeckungen bleiben die Scharniere stets im exakten Winkel in der Profilnut.

HINWEIS: Das empfohlene Montagematerial bezieht sich auf die jeweiligen Profilgrößen unserer Konstruktionsprofile. Das bedeutet aber nicht, dass die Kunststoff-Scharniere nicht mit Systemprofilen anderer Hersteller und Marken kombiniert werden können. Es kann jedoch in Einzelfällen sein, dass die angegebenen Größen für Schrauben und Nutensteine nicht zutreffend sind und an die Nuttiefe und Breite des vorhandenen Profils angepasst werden müssen. Soll das Scharnier hingegen nicht an Konstruktionsprofilen befestigt und stattdessen direkt an der Wand, bei Möbeln oder Schranktüren geschraubt werden, muss auch hier auf geeignete Befestigungslösungen geachtet werden. Besonderes Augenmerk sollte dabei auf dem Gewinde- und Kopfdurchmesser der Senkkopfschrauben liegen, damit diese passgenau in der Senkung abschließen und weder zu klein noch zu groß ausfallen.

Empfehlungen zur Montage an die Konstruktionsprofile

• Scharnier für 20x20mm Nut6 Abmessungen (BxHxT): ca. 24/40mm x 30mm x 9mm (geschlossen/offen), Nutenstein: Nut6 M5, Schraube: M5x10mm, Gewicht: 8g
• Scharnier für 30x30mm Nut8 Abmessungen (BxHxT): ca. 30/48mm x 48mm x 19mm (geschlossen/offen), Nutenstein: Nut8 M6, Schraube: M6x16mm, Gewicht: 24g
• Scharnier für 40x40mm Nut8 Abmessungen (BxHxT): ca. 38/60mm x 50mm x 17mm (geschlossen/offen), Nutenstein: Nut8 M6, Schraube: M6x16mm, Gewicht: 34g

Montage von Anwendung der Kunststoff-Scharniere an Konstruktionsprofilen

Die Verbindung von zwei Profilen mit den Scharnieren, ebenso wie von Plattenwerkstoffen an einem Konstruktionsprofil ist sehr einfach. Den gewünschten Zuschnitt der Platte oder der Profile vorausgesetzt, ist lediglich einfaches Schraub-Werkzeug erforderlich, dass in jedem Haushalt üblich ist. Im ersten Schritt sollte die gewünschte Position der Scharniere ermittelt und auf dem Profil mit einem Bleistift markiert werden. Anschließend werden zwei Nutensteine mit Hilfe einer Schraube ins Profil eingeführt und um 90 Grad im Uhrzeigersinn verdreht, damit diese mit den beiden gerillten Montageflächen eine perfekte Auflage an der Profilinnenseite aufweisen. Sobald dies geschehen ist, kann die Schraube aus dem Nutenstein entfernt und durch ein Montageloch im Scharnier wieder in das Innengewinde des Nutensteins eingedreht werden. Danach folgt die zweite Schraube. Ehe die beiden Schrauben bis zum Erreichen der nötigen Festigkeit eingedreht werden, sollte die Position des Scharniers noch mal auf Richtigkeit geprüft werden.

Wird auf der gegenüberliegenden Seite ebenfalls ein Konstruktionsprofil montiert, ist die Montage auf selbe Weise auszuführen. Auch hier sollte vor dem Festschrauben sichergestellt werden, dass die Position stimmt. Sollte das nicht der Fall sein, können die Schrauben zu jederzeit etwas gelöst werden, um die Scharniere innerhalb der Nut des Profils zu verschieben, ohne dass dies sichtbare Spuren auf der Profiloberfläche hinterlässt. Soll hingegen eine Platte aus Aluminium, Stahl, Kunststoff oder Holz verwendet und in der Durchsteckmontage an dem Scharnier befestigt werden, sind Nutensteine nicht brauchbar. Auch muss die Platte unter Umständen angehalten und die Position der Montagelöcher auf die Platte übertragen werden, um an dieser Stelle Lochbohrungen auszuführen. Mit unseren Gewindeschrauben mit Senkkopf, die wir in vielen verschiedenen Längen anbieten, kann für jede Plattenstärke die richtige Schraube gewählt werden, um diese mit einer Flanschmutter zur Verschraubung zu nutzen. Bei der Verschraubung direkt in den Plattenwerkstoff muss sollte ebenfalls auf eine geeignete Senkkopfschraube geachtet werden.

Die vier Befestigungspunkte, von denen je zwei auf einem Scharnierflügel angeordnet sind, tragen zu einer Verdrehsicherheit innerhalb der Profilnut bei, und stellen zudem eine hohe Steifigkeit und Stabilität der Konstruktion sicher, selbst wenn eine Verkleidungsplatte direkt an das Scharnier geschraubt wird. Der Abstand ist dabei so gewählt, dass die Last optimal über die Höhe und Breite des Scharniers verteilt wird. Darüber hinaus ist bei der Verschraubung auf Holz, beispielsweise einer MDF-Platte als Gehäuseabdeckung oder Schranktür durch den Lochabstand eine hohe Ausbruchsicherheit gewährleistet.

TIPP: Werden die Scharniere als Tür-Scharnier in ein Konstruktionsprofil eingesetzt, geschieht dies meist am senkrecht verlaufenden Profil. Am einfachsten gelingt dies, wenn das Montagematerial vormontiert wird. Auf diese Weise wird das Scharnier mitsamt Schrauben und Nutensteinen ans Profil herangeführt, die Nutenstein zeitgleich in die Profilnut eingesetzt und mit der Schraube um 90° verdreht, damit eine Verklemmung in der Nut erreicht wird. Abschließend werden die Schrauben so weit angezogen, bis das Scharnier einen festen Sitz am Profil aufweist und das notwendige Gewicht zuverlässig tragen kann.

Scharniere kommen in unzähligen Bereichen zum Einsatz und für ebenso viele können die Kunststoff-Scharniere verwendet werden. Dabei spielt es keine Rolle, ob diese an einem Konstruktionsprofil befestigt, oder anderweitig genutzt werden. Bei Konstruktionsprofilen sind mögliche Anwendungsbereiche Türen und Maschinenabdeckungen, aber auch Wartungszugänge und Revisionsklappen bei großen Industrieanlagen, die aus dem vielseitigen Systemprofilen errichtet werden. Auch Deckel von Transportcases, Türen von selbstgebauten Outdoor-Küchen oder modulare Sitzmöbel mit abklappbaren Lehnen oder Tischen sind mit den robusten Scharnieren mit wenigen Handgriffen umgesetzt. Alternativ können die Kunststoffscharniere auch als Ersatz für ausgebrochene Möbelscharniere, zur Reparatur von Reisekoffern, als gewichtssparendes Scharnier von Türen und Klappen im Innenausbau von Campingmobilen und vielem mehr eingesetzt werden.

Anwendungsbeispiele für unsere leichten Scharniere aus Polyamid

• Die Scharniere sind leicht und robust und damit ideal für Türen und Klappen für Campingmobile geeignet
• Für Wartungsklappen oder Abdeckungen von Maschinen aus Konstruktionsprofilen sind die Scharniere perfekt
• Unsere Scharniere lassen sich auch bei bestehenden Profilkonstruktionen zum Nachrüsten von Türen einsetzen
• Das Scharnier eignet sich für klappbare Vorrichtungen wie Klapptische oder multifunktionale Regalsysteme
• Die Scharniere können auch direkt auf Holz, beispielsweise als Möbelscharnier eingeschraubt werden

Technische Daten der Kunststoff-Scharniere

• Werkstoff (Scharnier): Polyamid (PA6)
• Farbe: Schwarz
• Öffnungswinkel: > 210°
• Montagelöcher: 4
• Ø Lochbohrung: M5 bzw. M6
• Gewicht: 8g - 34g
• UV-Beständigkeit: Mäßig
• Witterungsbeständigkeit: Sehr Gut
• Korrosionsbeständigkeit: Gut
